一、基本概念

透镜：透镜就是用透明物质制成的表面为球面的一部分的光学元件。

透镜的光心：如上图所示，透镜的几何中心O一般称为透镜的光心。

透镜的主光轴：如上图所示，经过透镜光心的一条水平直线称为透镜的主光轴。

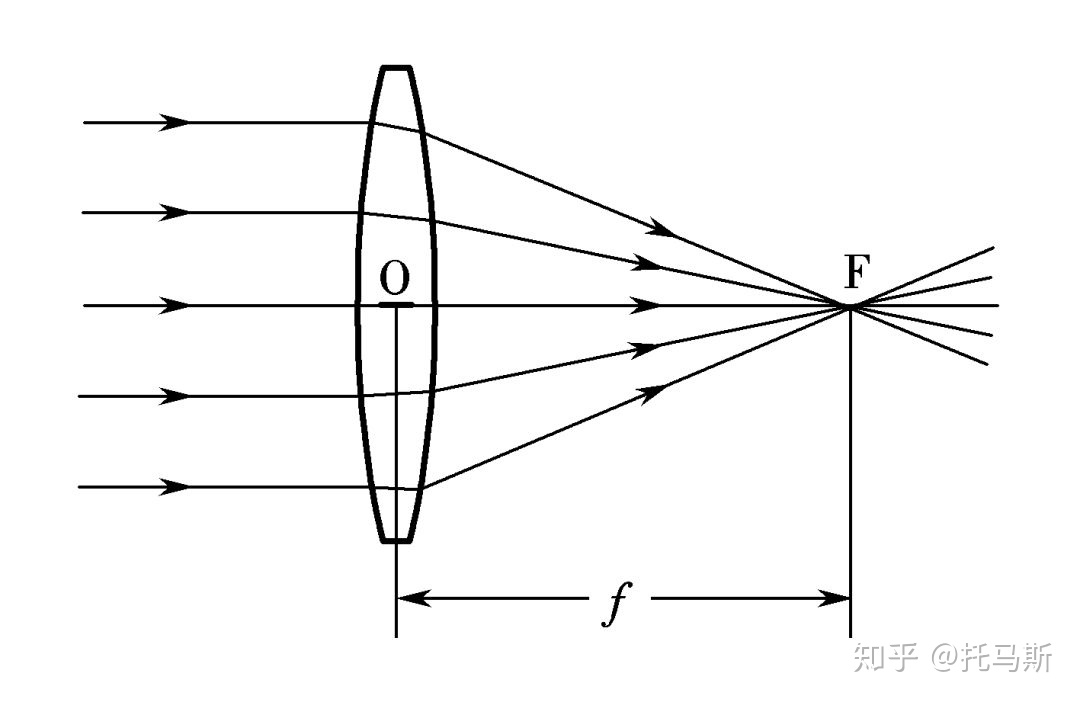

透镜的焦点：以凸透镜为例。如上图所示，由于透镜对光具有汇聚作用，一束平行于主光轴的光线（简称平行光）穿过凸透镜后都会汇聚于一点 ，该点被称为透镜的焦点，用大写字母F来表示。

透镜的焦距：光学系统中衡量光的聚集或发散的度量方式，指平行光入射时从透镜光心到光聚集之焦点的距离。具有短焦距的光学系统比长焦距的光学系统有更佳聚集光的能力。简单的说焦距是焦点到面镜的中心点之间的距离。即焦距就是焦点到透镜光心的距离，用小写字母f来表示。如上图所示。

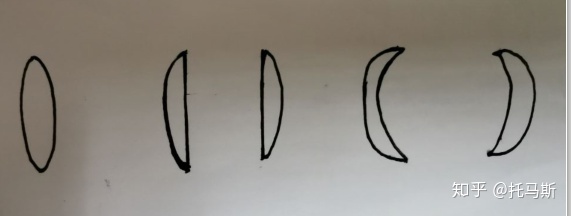

凸透镜：边缘薄、中间厚，至少要有一个表面制成球面的透镜。如下图的几种，都可以称之为凸透镜。凸透镜对光具有汇聚作用。

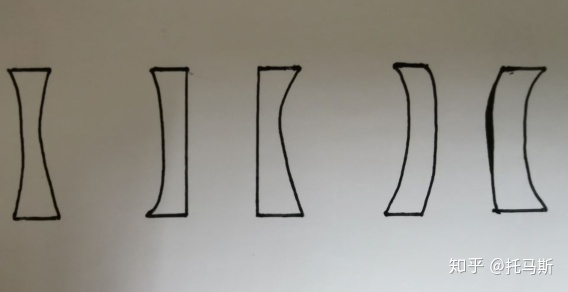

凹透镜：边缘厚、中间薄，至少要有一个表面制成球面的透镜。如下图的几种，都可以称之为凹透镜。凹透镜对光具有发散作用。

二、光线通过凸透镜的画法

原理：凸透镜对光具有汇聚作用。

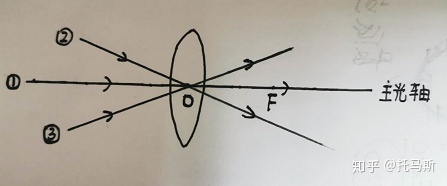

1、经过光心的入射光线不改变方向直接按照原来的方向出射，如下图所示。

第①种情况为入射光线与主光轴平行且穿过光心，第②、③种情况为入射光线与主光轴非平行的画法。

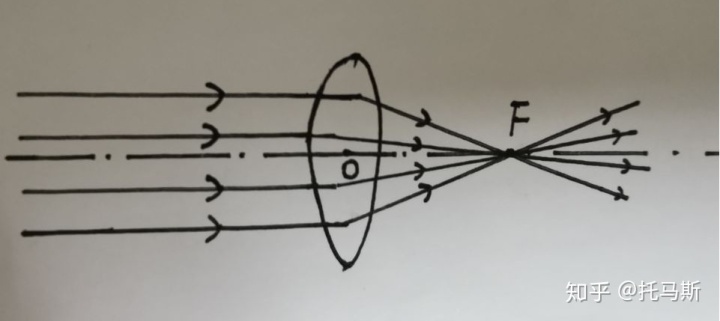

2、不经过光心且平行于主光轴的入射光线在出射时必须要经过焦点，如下图所示。

3、经过焦点的一束光线在出射之后会变成一束平行光，如下图所示。

三、实验器材

1、光屏：用来进行成像。

2、蜡烛：相当于光源，用来发出光线。

3、凸透镜：已知焦距，可以方便的与物距和像距进行比较。

4、光具座：光具座带有刻度，可以很精确地比较物距、相距、焦距三者之间的关系。

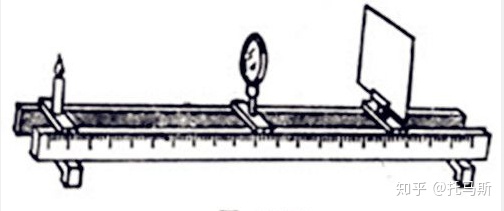

其完整的装置示意图如下图所示。

四、实验过程

（1）实验时应先调整凸透镜和光屏的高度，使他们的中心与烛焰中心尽量保持在同一水平高度上，以保证烛焰的像能成在光屏的中央。该步简称“三心等高”。即蜡烛的焰心、凸透镜的光心和光屏的中心在同一高度。

（2）实验过程中，保持凸透镜位置不变，改变蜡烛或光屏与凸透镜的距离，观察并记录实验现象。

根据实验作透镜成像光路：

①将蜡烛置于2倍焦距以外，观察现象。

②将蜡烛置于2倍焦距和1倍焦距之间，观察现象。

③将蜡烛置于一倍焦距以内，观察现象。

（3）作凸透镜成像光路。

（4）进行重复试验（3-5次，寻找实验的普遍规律）.

改进实验：因蜡烛火焰飘忽不定，可将蜡烛换成LED灯（多显示正F字），进行上述实验。

五、实验结论及应用

物距即蜡烛的焰心到凸透镜光心的距离。用u来表示。

像距即像的中心到凸透镜光心的距离。用v来表示。

凸透镜的焦距用f来表示。

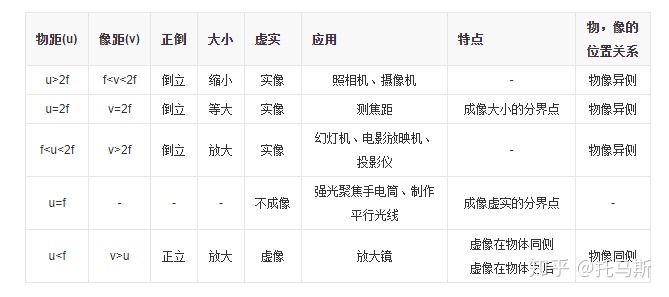

实验的结论如下表所示。

好了，关于凸透镜成像的相关问题今天就说到这里，大家有什么不懂得或者更好的意见建议，欢迎留言或私信，谢谢。
