欧姆表指针偏转过小_欧姆表（万用表）测量电阻真正原理

作为高中学过物理的人来说，都知道有个欧姆表，很好用，要测哪里的电阻，就将欧姆表打开调到on，先机械调零，再选好档位，再欧姆调零，然后直接接到电阻两端，读出测出值，乘以倍率，就得到待测电阻阻值。

如果欧姆表表盘示数模糊了，你还有办法算出待测电阻阻值吗？欧姆表测电阻的原理又到底是什么呢？悄悄告诉你，欧姆表调大倍率时，是在将电流表量程缩小！是不是见过太多扩大电表量程题，少有见过缩小量程得题呢？接下来开启欧姆表正确打开方式！

首先设定一些物理量，便于后续辨识：

令:

• I₀:流经灵敏电流计的电流;
• I₁:初态干路电流，等于I₀;
• I₂:末态（K档）干路电流;
• R₀:初态电阻箱阻值;
• R₁:增大/减小电流表量程所用电阻;
• R₀':末态（K档）电阻箱阻值;
• R:灵敏电流计内阻;
• R':改装后灵敏电流计与R₁组成的新电流表的内阻。

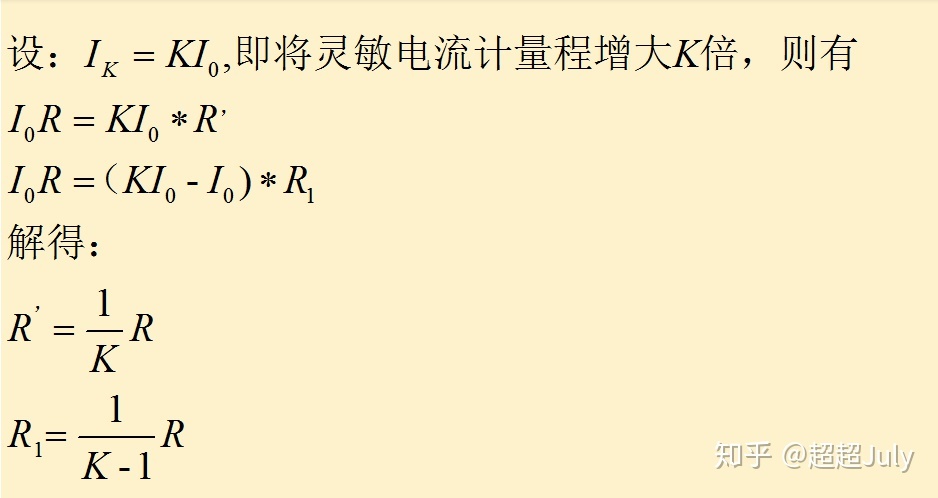

1. 先明确电流表增大/减小量程的改装原理:

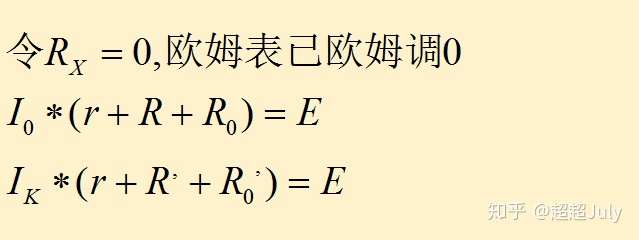

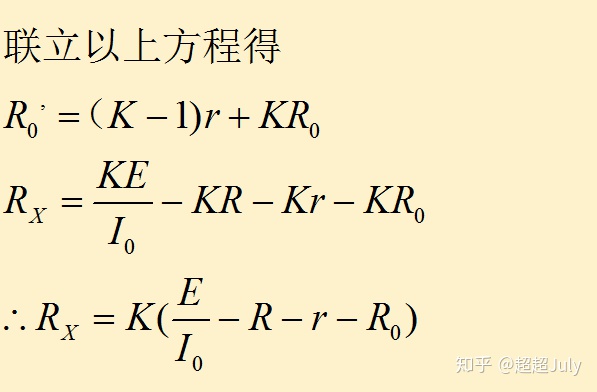

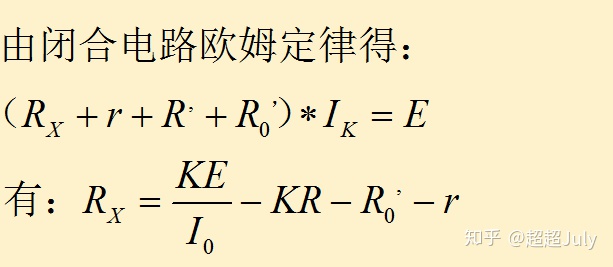

2.由闭合电路欧姆定律分析初末态有:

总结：当欧姆表在（相对于初态）K档时，待测电阻的实际值为原先的K倍。

且若待测电阻较大，导致流经电流表电流较小，以致读数不准确，则应调大“K”，使流经电流表的电流合力增大，方便读数。

1、上述过程证明了为什么大档位对应大电阻；

2、证明了为何比例系数K即档位数；

3、且若K>1（调大档位），则对应电流表量程缩小。

现在，机智聪明的你明白此处为何多此一举要用“1/K”代替“K”了吧。

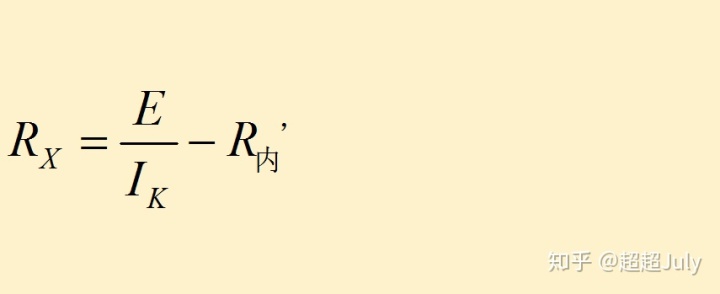

下一篇文章我们再来分析为什么可以先找欧姆表（万用表）内阻，然后下述公式计算。
