本文详细介绍了如何使用ansa处理CFD计算中的旋转区域网格，包括如何在ansa中进行网格划分、合并及释放操作，并在fluent中设置多重旋转坐标（MRF）模型，以解决稳态和非稳态流动问题。通过一个二维模型实例展示了ansa的网格处理技巧和fluent中的interface设置方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在CFD计算中，经常会用到计算区域中存在旋转区域，比如泵、风机的叶片在旋转，fluent里面提供了多重旋转坐标、混合平面，滑移网格来实现计算区域的旋转，区别是多重参考系和滑移网格计算的是一个稳态的充分发展的流动，滑移网格计算的是一非稳态的流动。使用这些方法在计算中往往需要将计算区域的网格单独提出来进行处理，并且与其他区域的网格进行合并(merge)处理，在数据交接面上设置一对interface(混合平面法不需要设置interface，将上区域的出数据做一平均赋给下一区域的入口)，所以对于复杂网格的处理难度就比较大。本文着重说一下，利用ansa软件如何处理网格的merge以及怎样利用fluent中的MRF来进行设置的。

以一简单的二维模型来说明，几何模型示意图如下：

图 1几何模型示意图

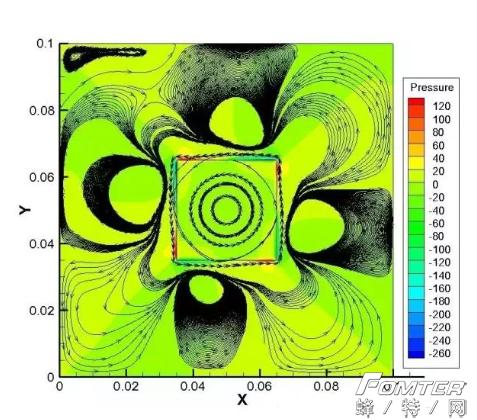

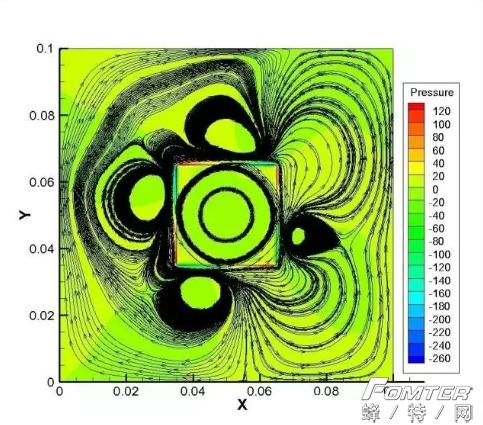

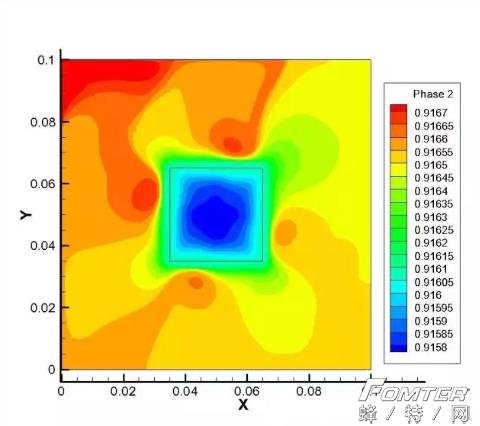

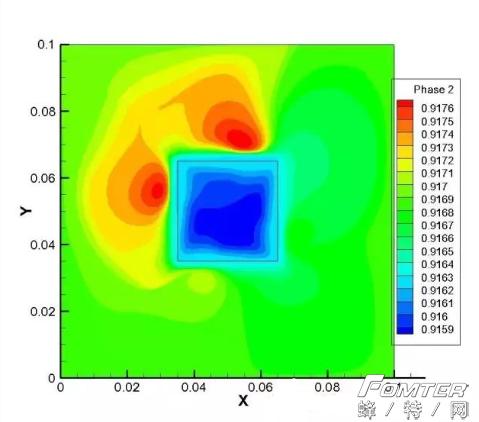

如图所示，外面是一个正方形，边长为10cm,里面有阴影的正方形为旋转区域，其速度为300转每分钟，小正方里面充满了水，外边界边外面大正方形初始为空气，外边界都是无滑移壁面。

1.网格处理

为了方便将大正方形命名为zone1,旋转区域的小正方形，命名为zone2。打开ANSA，选择CFD模块。建立zone1、zone2。如图所示：

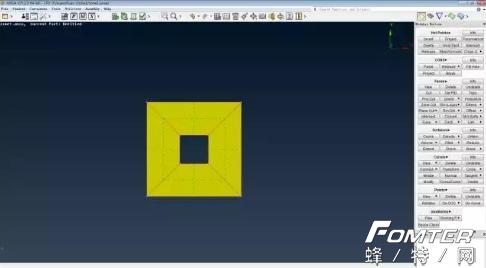

图 2 zone1建模示意图

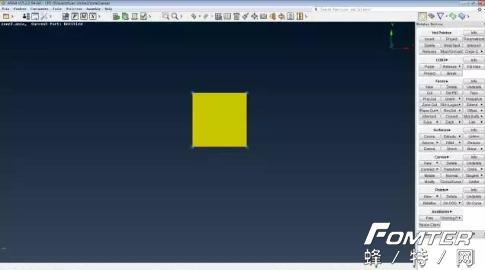

图 3 zone2建模示意图

分别对zone1、zone2 进行网格划分

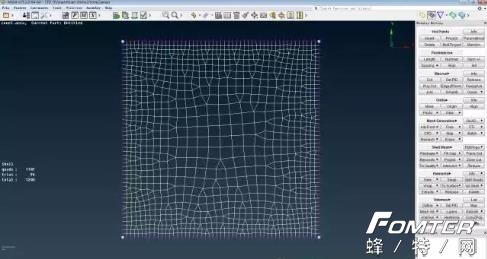

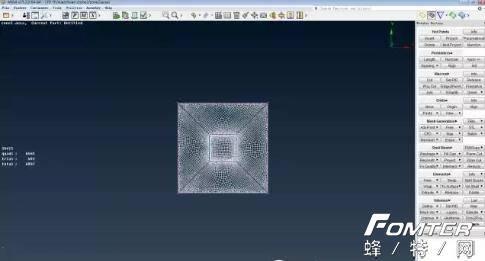

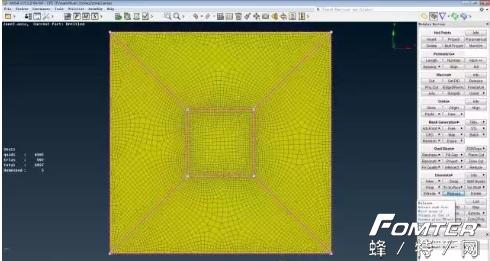

图 4zone1网格生成

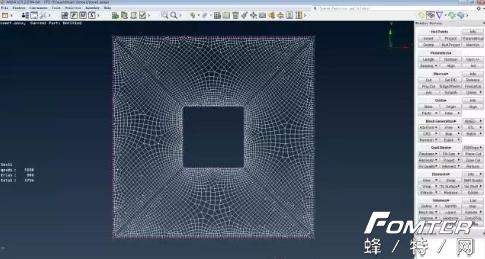

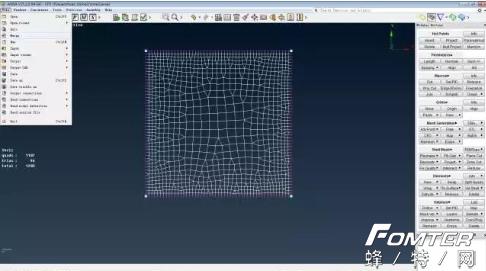

图 5zone2网格生成

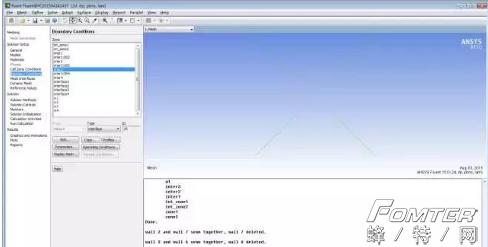

分别保存网格文件，给边进行命名(设置不同的ID)旋转区域的边设为INTERFACE，zone1的外边设为wall1，wall2，wall3，wall4，内边分别设为interfce1，interfce2，interfce3，interfce4，其余边设为inter1，inter2，inter3，inter4，zone2边分别设interf1，interf2，interf3，interf4为然后关闭(为了防止出错，关闭后，然后新打开一个ansa工程)打开zone2(zone1也可以)然后点击“file-merge”选择zone1，弹出的窗口选择默认。
