fluent旋转机械滑移网格法设置

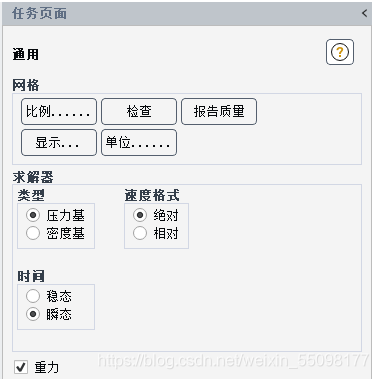

1.通用设置中时间设置为瞬态，并且添加重力加速的。
在这里插入图片描述

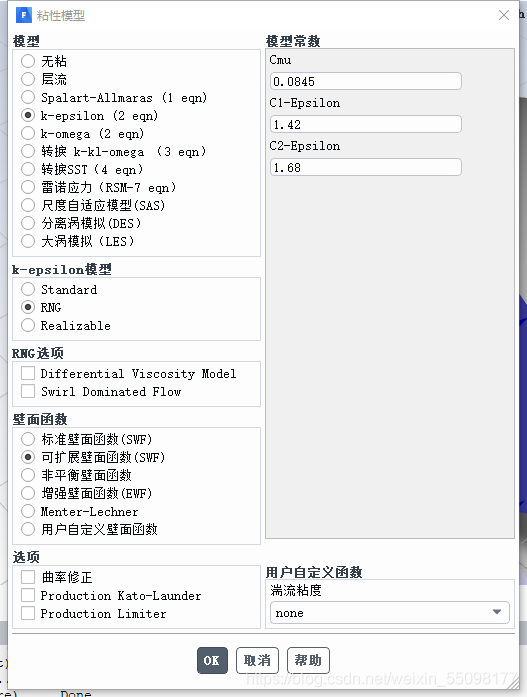

2.粘性模型设置为k-eosilon(2eqn)中的RNG模型，壁面函数设置为可扩展壁面函数(swf)
在这里插入图片描述

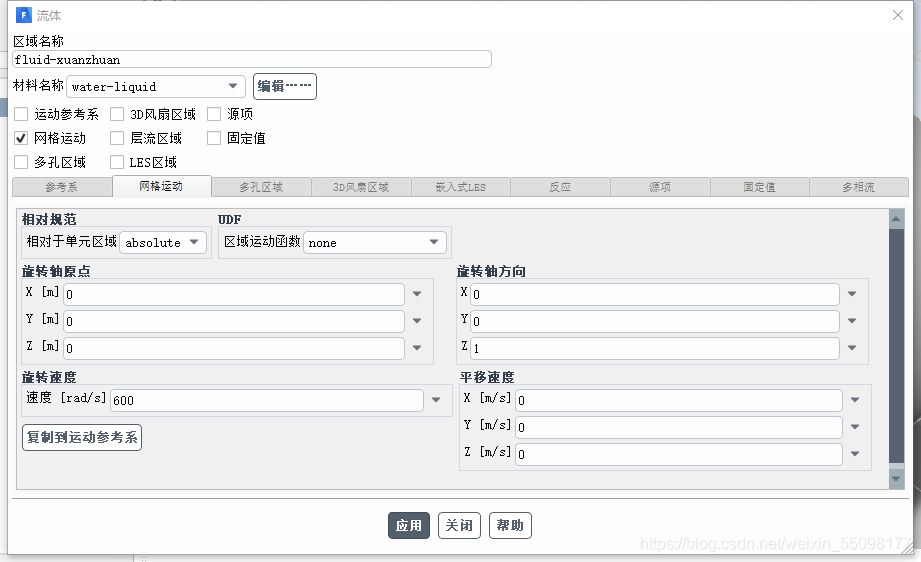

3.将旋转流域设置为网格运动并选择对应的旋转轴方向和旋转速度
在这里插入图片描述
4.在网格交界面中选择对应的边界区域创建网格交界面

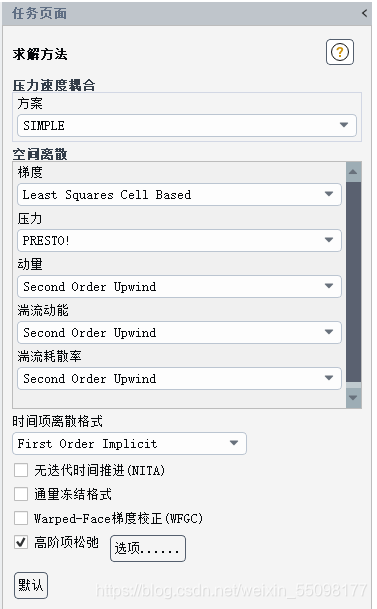

5.求解方法设置如下图所示
在这里插入图片描述

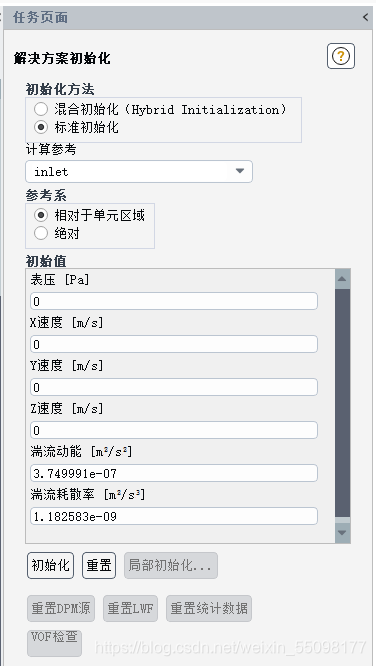

6.初始化设置如下图所示
在这里插入图片描述
