2.3　布尔操作

ANSYS 14有限元分析自学手册

2.3.1　布尔运算操作

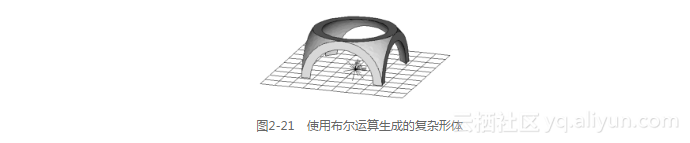

可以使用求交、相减或其他布尔操作来雕刻实体模型。通过布尔操作，可以直接用较高级的图元生成复杂的形体，如图2-21所示。布尔运算对于通过自底向上或自顶向下方法生成的图元均有效。

创建模型时要用到布尔操作，ANSYS 具有以下布尔操作功能。

加：把相同的几个体素（点、线、面、体）合在一起形成一个体素。

减：从相同的几个体素（点、线、面、体）中去掉相同的另外几个体素。

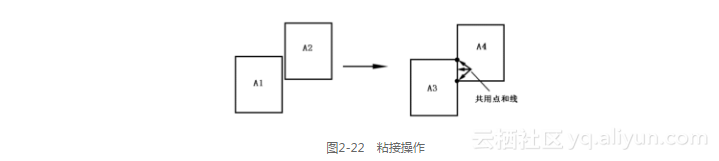

粘接：操作将两个图元连接到一起，并保留各自边界，如图2-22所示。

考虑到网格划分，由于网格划分器划分几个小部件比划分一个大部件更加方便，因此粘接常常比加操作更加适合。

叠分：操作与粘接功能基本相同，不同的是叠分操作输入的图元具有重叠的区域。

分解： 将一个图元分解为两个图元，但两者之间保持连接。可用于将一个复杂体修剪剖切为多个规则体，为网格划分带来方便。

分解操作的“剖切工具”可以是工作平面、面或线。

相交：是把相重叠的图元形成一个新的图元。

无论是自顶向下还是自底向上构造的实体模型，都可以对它进行布尔运算操作。需注意的是，凡是通过连接生成的图元对布尔运算无效，对退化的图元也不能进行某些布尔运算。通常，完成布尔运算之后，紧接着就是实体模型的加载和单元属性的定义，如果用布尔运算修改了已有的模型，需注意重新进行单元属性和加载的定义。

2.3.2　布尔运算的设置

对两个或多个图元进行布尔运算时，可以通过以下的方式确定是否保留原始图元，如 图2-23所示。

命令：BOPTN
GUI：Main Menu > Preprocessor > Modeling > Operate > Booleans > Settings

一般来说，对依附于高级图元的低级图元进行布尔运算是允许的，但不能对已划分网格的图元进行布尔操作，必须在执行布尔操作之前将网格清除。
