对交流变换器，例如单相、三相逆变器或并网逆变器，我们会经常用到FFT分析，尤其是对逆变器电流或并网电流进行分析，看其是否满足要求。正好前几天，后台也有小伙伴问我如何做出paper中常见的FFT分析图，今天就找到了之前帮别人指导课题时录下的讲解视频，分享出来供大家学习参考。大致分为以下几个步骤：1.对需要观测的信号添加一个示波器，打开示波器的设置按照如图一所示进行相关配置。

图一

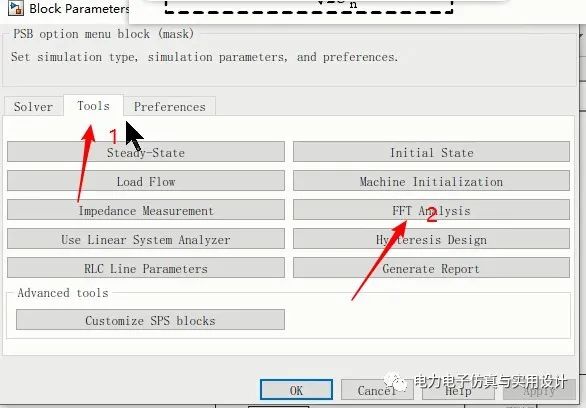

2.对需要的观测的信号设置好标号后，重新运行仿真，将需要观测信号的仿真数据存储于MATLAB的工作区中，这就是步骤一中操作三的意义所在。3.仿真运行结束后，打开POWERGUI并选择Tools，然后点击其中的FFT Analysis，如图二所示：

图二

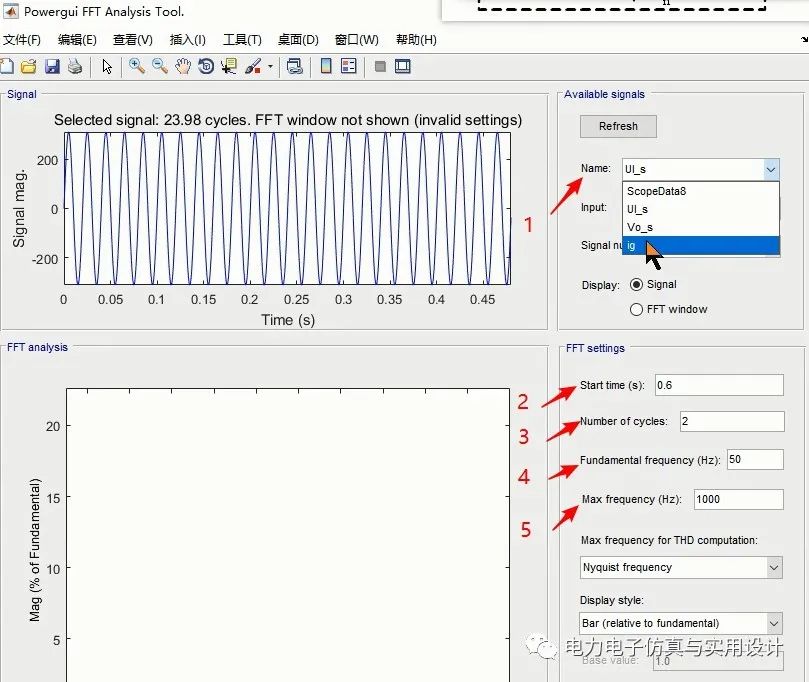

4.在FFT分析工具中，按照图三所示，依次设置如下五个参数：选择所测信号名字、设置起始时间、周期数、基频信号频率、X轴显示的最大频率。每个参数如何设置、及其含义，视频中都有说明，大家可以看一下，我就不再单独说明了。

图三

关于步骤一，我再提示下
