ad20中如何在pcb里查找器件_Altium Designer使用与PCB板设计

如何找器件

点击右上“发现”

value修改可以在所有库中查找器件

这个 把query results看看别的库

---

如何自动编号

给器件标上R1，按住shift拖动器件即可。不需要一个个标。

如何统一修改封装

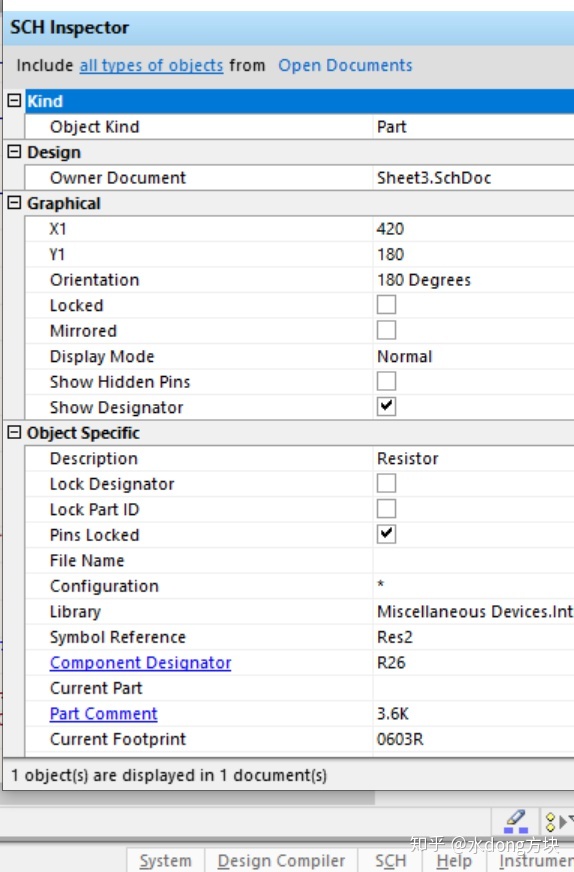

右键，相似的器件，filter选取，ctrl+a 选中所有，打开右下角sch，sch inspector，修改参数，按下enter确定。

AD13规则检测问题_星尘_新浪博客​blog.sina.com.cn

关于规则，可以看看上面的博客。

---

如何检查

首先

一些silk方面的问题都是问题不大的。

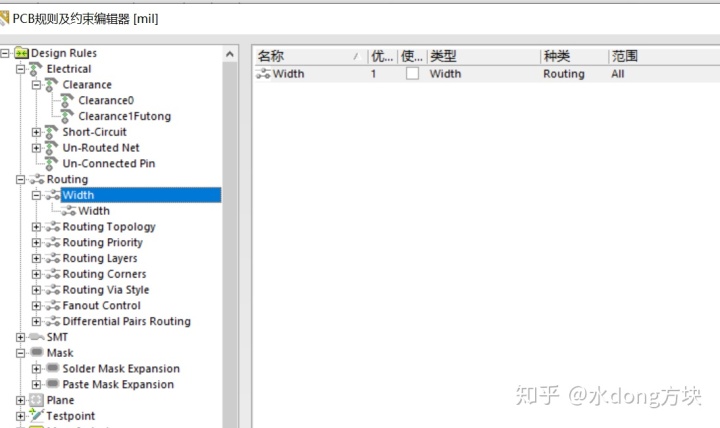

主要的问题是短路short，断路un-routed，要仔细检查。超过500个别的就j显示不出来了，所以要先把一些问题不大的规则隐藏掉，比如在设计-规则里，把下面图中的使能enable勾去掉。

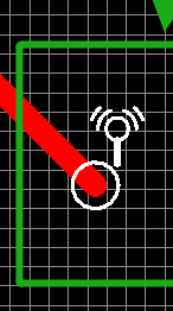

PCB报错Net Antennae: Track。。。

就是可能有布线没连好，去按位置

横纵坐标找到这个线，

然后处理它。

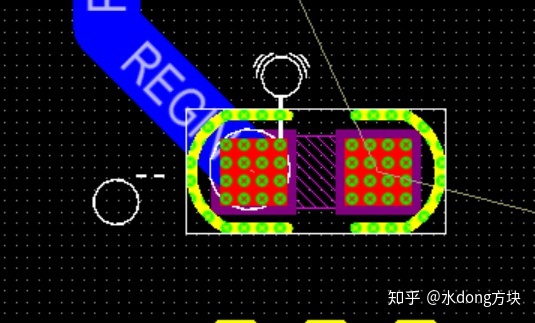

会有天线一样的提示

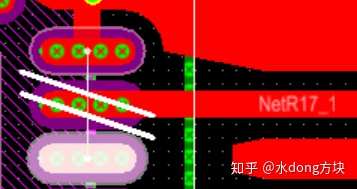

太近了

电源线比较粗，安全间距会布线不进去。

会有绿颜色的线，没有网络属性，焊盘点开来看到。

交互式布线连接。

检查封装

网络表记录元件封装，标注和网络信息的表格。 0603封装，原理图 电阻电容封装 用贴片器件， 0603。电源部分106的电容建议用0805 ，0805在标准库，基本库里应该也有，0805－D 是发光二极管的

封装 考虑间距和尺寸。

有一些无关紧要的clearance，你可以把这两个网络设置成一样的。

贴片件在bottom层不能直接连上去，要过孔过来，bottom连上去是不行的。

没有连上

覆铜GND有间距，需要焊盘连出来一段来连接地

学会修改net！

双击看看这一段线属于哪一段网络。

画线的时候间距可以小一点，7个mil或者8个mil，如果报错的话甚至可以把clearance改成0 .覆铜需要12-15mil，间距不能小于10mil。

射频线尽量粗，要求25mil或者30mil 。电源线至少30mil

贴片电路板，焊盘内径20mil左右，外径35mil，过孔15mil。

覆铜的时候不要覆铜到板子外面去。

晶振不要离开芯片太远。线太长会引入电感，晶体震荡不稳定。

按钮Switch太密，使用不合理。

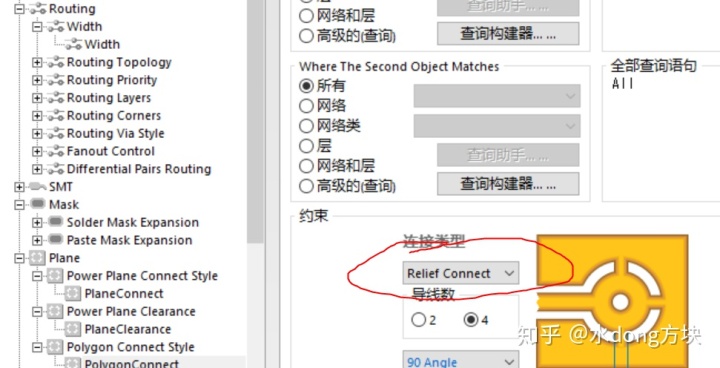

过孔接地，覆铜不需要十字连接，只需要direct连接。在规则里的polygon connect style 里可以新增一个规则。

在first object matches查询语句中输入isvia，

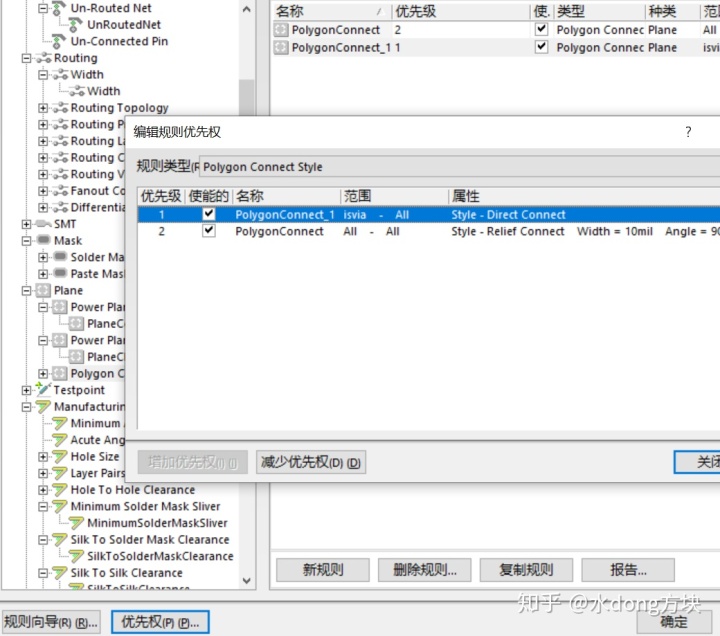

在左下角优先权调整优先级，过孔第一

要去看芯片的datasheet 和应用手册。

---

下载元件导入建立库。

有意识建立自己的库，以后各种设计比赛毕业设计会用的上。

电阻用0。4 间距

电容 1－100uf RB1/2 ,芯片需要滤波，加一个0。1u的电容

集成块 DIP8 8个脚 DIP14

电源接口

---

原理图线最好和管脚颜色不一样，不然看错了线重叠会短路。

logo怎么加

1。保存为bmp格式 。

2。变成黑白的，增强黑和白的对比度

3。有一个软件的,可以加载converter

4。top overlayer

5。可以存在ECG库中

原理图没有怎么办？tools－new器件 放置一个小框，放一个字符串。 放在原理图上即可。

封装选择LOGO。

15mm/25。4*1000 =像素个数

画原理图库

画PCB库

1。要注意管脚间距 0。5mm BSC 用来说明IC两个引脚中心的基本间距，这是一个无误差的，理论的真实位置尺寸。别的用mm他就是mm

可以用IPC向导自动画。

2。焊盘大小。

按中心线一边2。5

步长设置为 2。5

3。焊盘比器件上管脚宽一点，0。2 或0。25

Y SIZE 0.7 X SIZE 0.2

4.可以把左下角1脚改成方的。比较明显

TopOverlay层放一个点。

5。下面画器件外观。

管脚找不到？做管脚映射，封装是A和K ，他默认是1和2

线要尽量短，线长了就会等效电感。

焊盘上多打些过孔，就近过孔接地。

射频部分尽量保持完整，不要中途截断。

触控板pad只需要焊盘调整大小成矩形即可。

晶体太远，会引入电感，晶体震荡不稳定。

按钮太密，使用不合理。

过孔，敷铜不需要十字连接，只需要direct 连接

规则里的polygon connect style。原理图 电阻电容封装 用贴片器件， 0603。电源部分106的电容建议用0805 ，0805在标准库，基本库里应该也有，
