简介：专用集成电路（ASIC）设计方法是电子工程中的关键分支，它关注定制芯片的设计与实现，以提高性能、降低功耗和减小体积。本文从设计流程、设计工具、EDA平台、工艺节点、测试与封装、IP核、低功耗设计、可重配置、安全性和经济因素等关键知识点出发，深入解析ASIC设计的复杂性，并提供一个综合性的指南，旨在帮助理解和掌握专用集成电路的设计方法。集成电路设计

1. ASIC设计流程

ASIC（Application-Specific Integrated Circuit）设计是一个复杂的过程，涉及到从概念到芯片制造的多个阶段。一个典型的ASIC设计流程从需求分析开始，逐步发展到设计实现、验证、物理实现以及最后的制造和测试。设计流程可以划分为以下几个关键阶段：

1.1 需求分析与规格说明

在设计流程的初始阶段，确定ASIC的目标应用和功能需求至关重要。这一阶段需要详细分析产品需求，制定性能参数和接口协议，最终形成一份详尽的规格说明书。

1.2 架构设计与算法实现

架构设计阶段涉及到定义系统的高层次结构，包括模块划分、数据流和控制流程。在此阶段中，工程师会使用算法描述语言，比如SystemC，来实现和验证整个系统的行为级模型。

1.3 功能验证与逻辑综合

功能验证是确保设计满足规格要求的重要步骤。验证可以通过软件模拟（如ModelSim）、硬件模拟（如FPGA原型）或形式化验证方法进行。验证通过后，使用逻辑综合工具将设计从行为级转换成门级表示。

这些步骤为后续的物理设计奠定了基础，而物理设计是将逻辑设计实现为可以在硅片上制造的电路的过程。成功的ASIC设计流程需要跨学科的知识和紧密的团队合作，确保最终产品满足所有预期的性能和可靠性标准。

2. 硬件描述语言在ASIC设计中的应用

2.1 硬件描述语言基础

2.1.1 Verilog与VHDL的基本语法比较

硬件描述语言（HDL）是设计和描述数字逻辑系统的关键工具。在ASIC设计中，最常见的两种硬件描述语言是Verilog和VHDL。它们在语法和使用上有明显的区别，但目的是相同的：定义和实现电子系统的逻辑。

Verilog的语法与C语言类似，注重于过程式描述，提供了类似于传统编程语言的结构，比如 if-else 语句、 for 循环、 case 语句等，使得设计者能够以过程式的方式描述硬件行为。这种语法的灵活性使得设计者能够更容易地描述和测试较为复杂的逻辑功能。

VHDL则与Verilog有显著的不同，它更偏向于一种结构化编程语言。VHDL的语法基于Ada和Pascal，强调模块化和层次化设计。在VHDL中，设计者必须明确指定实体（entity）和架构（architecture）的概念。实体描述了模块的接口，而架构则是实体的实现。这种分层的设计方法使得大型系统的设计和管理变得更加清晰。

2.1.2 语言在逻辑设计中的作用和优势

硬件描述语言在逻辑设计中的作用不仅限于行为描述，它们还有其他几个关键优势：

设计复用 ：使用HDL，设计者可以定义可复用的模块，称为IP核（Intellectual Property core）。这些模块可以被用于不同的设计中，减少重复工作，加速开发过程。
仿真与测试 ：HDL允许设计者在实际硬件制造之前对设计进行详尽的仿真测试。这可以提早发现设计中的缺陷，降低风险和成本。
自动化综合 ：现代EDA工具可以从HDL代码自动综合出门级网表。门级网表是实际可以被实现的数字逻辑表示，可以直接用于物理设计阶段。
技术无关性 ：HDL代码具有技术无关性，这意味着它们不依赖于特定的硬件实现。代码可以在不同的工艺节点和硬件平台上移植，提供设计的灵活性。
层次化设计 ：HDL支持层次化设计方法，设计者可以将复杂系统分解为更小的、易于管理的部分，这有助于简化设计过程并提高可维护性。
团队协作 ：HDL促进团队协作，因为多位工程师可以同时在项目的不同部分工作，并最终将各部分合并成一个完整的设计。

HDL的这些优势使得它们在数字逻辑设计领域不可或缺，特别是在ASIC设计这样复杂的工程任务中。

2.2 逻辑设计的最佳实践

2.2.1 功能仿真与验证流程

功能仿真与验证是设计流程中极为重要的一个环节。它确保了设计在逻辑上正确无误，并且满足了设计规格书的要求。在硬件描述语言设计完成后，首先进行的是功能仿真（Functional Simulation）。功能仿真侧重于验证设计的逻辑行为是否符合预期。

在进行功能仿真时，设计师会编写测试平台（testbench），该平台提供设计所需要的所有激励信号，并观察输出信号，判断其是否符合预期。测试平台是使用HDL本身编写的，但不被综合成实际硬件。

验证流程可以分为以下几个步骤：

测试计划制定 ：确定验证的目标和范围，包括需要验证的特性列表。
测试环境搭建 ：构建测试平台，包括测试激励和期望的响应。
测试用例设计 ：为每个特性编写具体的测试用例。
运行仿真 ：执行测试用例，并收集仿真结果。
结果分析 ：分析仿真输出，判断是否有逻辑错误。如果没有，则验证成功；如果失败，则需要返回设计阶段进行修改。
回归测试 ：在每次设计变更后重新运行测试，确保新增或修改的逻辑没有引入新的错误。

下面是一个简单的Verilog代码块示例，用于演示如何编写一个测试平台：

// 测试平台示例
module testbench;
    reg A, B, C; // 输入激励
    wire Y; // 输出信号

    // 实例化设计模块
    my设计 my_design_inst (
        .A(A),
        .B(B),
        .C(C),
        .Y(Y)
    );

    initial begin
        // 初始化输入
        A = 0; B = 0; C = 0;
        // 执行测试激励
        #10 A = 1;
        #10 B = 1;
        #10 C = 1;
        #10 A = 0;
        #10 B = 0;
        #10 C = 0;
        // 测试完成
        $finish;
    end

    // 监视变量变化
    initial begin
        $monitor("Time = %t, A = %b, B = %b, C = %b, Y = %b", $time, A, B, C, Y);
    end
endmodule

通过上述代码，我们能够观察到不同输入激励下模块输出的变化，从而验证模块的逻辑行为是否符合预期。

2.2.2 逻辑综合技术及其影响

逻辑综合（Logic Synthesis）是将硬件描述语言(HDL)代码转换成门级网表的过程。这一过程是由综合工具自动完成的，它分析HDL代码，并尝试使用库中可用的标准单元（如与门、或门等）来实现设计的功能。

逻辑综合的影响包括：

性能：综合工具会基于不同的设计约束（如时序、面积、功耗）来进行优化，影响最终电路的性能。
资源使用 ：综合结果决定了所需的门的数量和种类，这直接影响到芯片面积和成本。
时序：时序是数字电路设计的关键要素，综合过程中的时序优化能够确保电路满足严格的时钟频率要求。
测试性 ：一些综合优化手段可能会影响电路的可测试性，因此需要仔细选择优化策略。
可维护性 ：优化后的设计应该保持良好的可读性和可维护性，这对于后期的维护和升级至关重要。

逻辑综合不仅包括将代码转换为门级网表，还涉及到对设计进行改进以达到更好的性能。这通常包括删除冗余逻辑、合并逻辑节点以及优化路径延迟等步骤。

逻辑综合的一个关键方面是综合约束（synthesis constraints）。这些约束包括时钟频率、输入/输出延迟、负载、面积限制等，它们告诉综合工具需要优化的具体目标。合理地设置这些约束对于获得一个满足要求的综合结果至关重要。

在某些情况下，综合可能会生成不符合预期的设计。这可能是由于HDL代码不够明确或者综合工具没有很好地解释设计者的意图。当发生这种情况时，通常需要回到HDL代码阶段，调整设计以获得更好的综合结果。

2.2.3 硬件调试与测试方法

硬件调试与测试是验证芯片设计是否达到要求的最后步骤。测试方法包括多种技术，从基本的测试仪测量到复杂的嵌入式自测试电路。在这一阶段，目标是发现并隔离可能存在的缺陷。

硬件调试与测试的步骤通常包括：

单元测试 ：对设计中的每个模块进行单独测试，确保它们按照预期工作。
集成测试 ：在模块被集成到整个系统后进行测试，检查它们之间交互的正确性。
功能验证 ：通过测试平台验证整个芯片的功能是否如设计规格书所述。
边界情况测试 ：测试设计在极端条件下的表现，比如高电压、高温等。
故障覆盖率分析 ：分析测试覆盖了设计中的哪些方面，确定是否需要更多的测试用例来增加覆盖率。
故障诊断与隔离 ：一旦发现故障，使用如扫描链、边界扫描等技术来诊断和隔离故障。

硬件调试通常依赖于综合时插入的测试点、扫描链等硬件调试设施，这些设施能够帮助设计师观察和控制芯片内部的信号，这对于检测和定位故障非常有用。

例如，以下是一个Verilog代码示例，展示了如何为一个设计添加扫描链测试点：

module design_with_scan(
    input wire A,
    input wire B,
    input wire clk,
    input wire scan_enable,
    output reg Q
);

// 设计逻辑

// 扫描链逻辑
always @(posedge clk or negedge reset) begin
    if (!reset) begin
        // 复位扫描链
        scan_reg <= 0;
    end else if (scan_enable) begin
        // 在扫描模式下，加载下一个扫描值
        scan_reg <= scan_in;
    end else begin
        // 正常操作
        scan_reg <= {B, A};
    end
end

// 连接扫描输入输出
assign scan_out = scan_reg[0];

endmodule

在上述代码中， scan_enable 信号用于切换芯片的正常操作和扫描模式。在扫描模式下，可以将测试数据加载到扫描链中，或通过扫描链读取芯片内部信号的状态，这对于硬件调试非常有价值。

硬件调试和测试是整个ASIC设计流程中最具挑战性的部分之一，它要求设计师具备丰富的经验和对硬件的深入理解。通过这些方法，可以确保交付给最终用户的ASIC是高质量、无缺陷的。

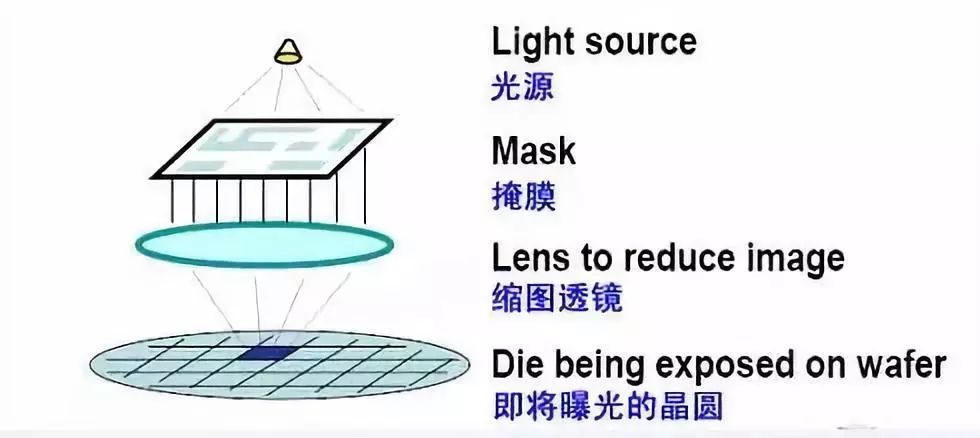

3. 物理设计与优化技术

物理设计是将逻辑设计阶段的结果转化为实际的芯片布局和互连的过程。这一步骤对ASIC的最终性能、功耗以及可制造性具有决定性影响。在本章节中，我们将深入探讨物理设计的基础知识、优化技术以及实现这些技术所采取的最佳实践。

3.1 物理设计基础

物理设计主要分为两个部分：布局（Layout）和布线（Routing）。布局布线流程是物理设计中最核心的环节，它直接影响到芯片的性能和成本。

3.1.1 布局布线(LVS/DRC)流程

布局布线流程指的是将逻辑门布局到芯片平面以及连接这些逻辑门的过程。在完成布局布线后，需要进行设计规则检查（Design Rule Check, DRC）和布局与原理图对比（Layout Versus Schematic, LVS）来确保芯片的物理实现满足制造要求并且与逻辑设计相匹配。

在DRC阶段，EDA工具会根据给定的制造工艺规则检查布局，这些规则涵盖了最小线宽、间距、孔密度等物理参数，以确保设计能够成功地制造出来。如果DRC发现问题，设计需要进行修改和优化，直到所有规则都符合为止。

LVS阶段则是确保物理布局与逻辑设计之间的逻辑一致性。这一阶段非常重要，因为即使布局在物理上没有问题，如果逻辑不匹配，芯片也无法正确执行其功能。

3.1.2 时序分析与优化策略

时序分析是检查芯片中信号传输时间是否满足设计时序要求的过程。在ASIC设计中，时间延迟包括门延迟和互连延迟，它们共同影响着芯片的时钟频率和性能。在物理设计阶段，设计师需要通过调整布局布线以及增加缓冲器来优化时序，保证信号能够准时到达，避免时序违例。

时序优化策略通常包括：

线负载建模：对连线负载进行估计，然后对关键路径进行预布局优化。
布局优化：通过调整单元位置优化布线路径，减少互连延迟。
插入缓冲器：在关键路径上合理地插入缓冲器来调整信号的传输延迟。

3.2 设计优化方法

在物理设计阶段，设计师面临的主要挑战是如何在不牺牲性能的前提下，降低芯片的功耗，优化其性能以及确保良好的可制造性。

3.2.1 降低功耗的技术途径

功耗是现代集成电路设计中必须要面对的一个关键问题。在物理设计阶段，设计师通常会采用以下技术途径来降低功耗：

多阈值CMOS（Multi-Threshold CMOS, MTCMOS）技术：通过使用不同阈值电压的晶体管来减少漏电流。
动态电压频率调节（Dynamic Voltage and Frequency Scaling, DVFS）：根据芯片的运行负载调整电源电压和工作频率。
电源门控（Power Gating）：在电路中加入电源门，能够在芯片空闲时关闭电源，减少静态功耗。

3.2.2 提高性能的布局优化

性能优化主要是指提高芯片的处理速度和减少信号传输延迟。这通常涉及到：

关键路径优化：识别并优化设计中的关键路径，以减少信号传输延迟。
逻辑门摆放与优化：通过合理的逻辑门摆放来缩短关键路径上的信号传输距离。
时钟树综合：构建优化的时钟分布网络，保证时钟信号到达所有寄存器的时间误差最小。

3.2.3 可制造性设计(DFM)的要点

可制造性设计（Design for Manufacturability, DFM）关注的是如何设计出既符合逻辑要求又能易于生产的芯片。DFM的关键要点包括：

设计简化：减少制造中的复杂性，例如简化层叠结构和减少孔的数量。
制造过程兼容性：确保设计满足特定制造工艺的要求。
设计冗余：在设计中加入冗余元素以提高芯片的良率。

flowchart LR
    A[物理设计基础] --> B[布局布线(LVS/DRC)]
    A --> C[时序分析与优化]
    B --> D[LVS检查]
    B --> E[DRC检查]
    C --> F[线负载建模]
    C --> G[布局优化]
    C --> H[缓冲器插入]
    D --> I[逻辑一致性确保]
    E --> J[物理规则符合性]
    G --> K[减少互连延迟]

在物理设计过程中，设计师会使用专业EDA工具，如Cadence Encounter和Synopsys IC Compiler等，来辅助完成上述任务。这些工具提供了自动化的流程来简化设计师的工作，同时也提供了丰富的分析和优化功能，使得最终设计的芯片不仅满足功能需求，还能在生产上实现更高的良率。

通过深入理解物理设计的基础知识和优化技术，设计师可以将逻辑设计转化为高质量的物理实现。物理设计不仅仅是布局布线那么简单，它涉及到一系列复杂的决策和优化，是ASIC设计成功与否的关键环节。

4. 综合与验证技术在ASIC设计中的应用

在当代半导体行业，集成电路设计流程的每一步都至关重要，尤其是综合与验证阶段，它们是确保产品按预期工作，减少后期风险，以及优化成本的关键。本章节将探讨综合与验证技术在ASIC设计中的应用，包括EDA工具的使用、验证流程、以及使用方法，并分析这些技术如何帮助设计团队提高效率，确保设计质量。

4.1 EDA软件平台的选择与使用

EDA（Electronic Design Automation）工具是现代集成电路设计不可或缺的助手，提供从设计到制造的全套解决方案。选择合适的EDA平台对于项目的成功至关重要。

4.1.1 主流EDA工具特点与比较

市场上存在多种主流EDA工具，例如Cadence、Synopsys、Mentor Graphics等。每家工具都有其独特之处，但它们都包含了一系列设计自动化工具来应对各种设计阶段的需求。

Cadence 提供了一整套的IC设计流程解决方案，强调用户界面的友好性，适用于从系统级设计到物理验证的各个阶段。其Innovus工具在时序驱动的布局布线上表现突出。
Synopsys 的Design Compiler是逻辑综合领域的主导产品，强调高级综合技术以及与后端流程的紧密集成。它的VCS工具是行业标准的仿真器之一。
Mentor Graphics 的解决方案则以Calibre平台为核心，该平台在DRC、LVS、DFM等物理验证方面有着广泛的应用。

4.1.2 EDA工具在设计流程中的作用

EDA工具在设计流程中的作用可以分为多个层面，下面的表格比较了EDA工具在设计流程中的几个关键步骤中的主要功能。

| 设计阶段 | 功能描述 | | --- | --- | | 高级综合 | 将高层次的描述（如C++/SystemC）转换为硬件描述语言（HDL），如Verilog或VHDL | | 逻辑综合 | 将HDL代码优化转换为逻辑网表，准备进行物理实现 | | 物理设计 | 包括布局（Placement）、布线（Routing）、时序分析（Timing Analysis）等 | | 物理验证 | 包括设计规则检查（DRC）、布局与原理图对比（LVS）、故障仿真（Fault Simulation）等 |

4.2 验证流程与方法

验证是确保设计符合规范的一个重要环节，贯穿于整个设计流程。验证的目的是在设计进入实际制造之前，发现和修复尽可能多的错误。

4.2.1 验证策略与测试用例的编写

验证策略的制定需要在设计早期就开始，它包括确定验证的目标、选择合适的验证方法、搭建验证环境、编写测试用例等。

随机化测试 ：通过生成随机数据来测试设计的不同操作模式，有助于发现复杂的边界条件和异常行为。
定向测试 ：针对特定功能或错误场景编写测试用例，确保设计的关键功能和边缘情况得到充分测试。
断言验证 ：利用硬件描述语言中的断言机制，可以在设计中直接嵌入验证逻辑，监控设计的正确性。

4.2.2 基于断言的设计验证(AVB)

基于断言的设计验证（Assertion-Based Verification, ABV）是现代设计验证中非常重要的技术之一。AVB通过形式化方法定义了设计的期望行为，有助于捕捉设计中的错误。

以下是一个简单的断言实例，展示了AVB在Verilog中的应用：

property p_adder;
  @(posedge clk) disable iff(reset) (a + b) == sum;
endproperty

assertproperty(p_adder);

逻辑分析： - property 关键字用于定义期望的设计行为。 - @(posedge clk) 指定了在时钟上升沿触发。 - disable iff(reset) 表明在复位信号激活时，断言不会触发。 - a + b == sum 指定了两个输入信号 a 和 b 相加，应等于输出信号 sum 。 - assertproperty(p_adder); 用于指定实际的断言。

4.2.3 覆盖率分析在验证中的重要性

覆盖率分析是衡量验证完整性的一个关键指标。它帮助验证工程师了解哪些部分已经测试到，哪些还没有。

覆盖率分析通常包括：

代码覆盖率 ：检查代码的每个部分是否被执行到。
功能覆盖率 ：检查设计的所有功能点是否被测试。
时序覆盖率 ：确保设计的所有时序路径都被验证。

覆盖率分析的目的是推动测试用例的完善，直至达到可接受的覆盖率阈值。

为了更好地展示这一过程，我们可以使用一个mermaid流程图来描绘覆盖率分析如何影响测试用例的迭代过程：

graph TD
A[开始测试] --> B[收集覆盖率数据]
B --> C{是否达到目标覆盖率}
C -- 是 --> D[完成验证]
C -- 否 --> E[增加/修改测试用例]
E --> B

测试与验证是集成电路设计中不可分割的一部分，它确保了最终产品的可靠性和性能。在快速变化的市场和技术环境中，灵活运用综合与验证技术是保持竞争力的重要手段。

5. ASIC设计的后期处理与挑战

5.1 ASIC测试与封装

ASIC测试是确保芯片满足设计规范和功能需求的关键步骤。这一过程通常涉及多个层次的测试，包括晶圆级测试、封装后测试以及最终的系统级测试。每一步测试都需要精心设计的测试向量来模拟实际工作条件下的芯片行为。

5.1.1 芯片测试的步骤与方法

晶圆级测试（Wafer Sort Test） ：在芯片制造过程中，这一步骤是在晶圆上完成的。它通常包括直流参数测试、功能测试和裸片级性能测试。
封装后测试（Package Test） ：在晶圆切割、芯片封装之后，需要进行更全面的测试，这包括加速寿命测试、环境应力测试等。
系统级测试（System-Level Test） ：在芯片完全集成到最终应用系统后，进行的测试来确保芯片的互操作性和性能满足最终产品的规格要求。

测试过程中，工程师需要利用测试设备（如ATE，自动测试设备）执行测试，并分析测试结果。如果测试未能通过，则需要进行故障诊断和定位问题的根源。

5.2 IP核的复用与管理

在现代ASIC设计中，IP核的复用已成为一种常见做法，它能够缩短设计周期，降低开发成本。但是，IP核的引入也带来了一系列管理和验证的挑战。

5.2.1 IP核的获取与验证

IP核可以通过购买、授权或自己设计实现。获取到IP核后，需要进行彻底的验证，确保其符合设计规范。这包括功能验证、接口兼容性检查和性能评估。

5.2.2 IP核集成的挑战与解决方案

集成IP核到设计中可能会面临接口兼容性、时序问题以及知识产权保护等方面的问题。针对这些挑战，解决方案可能包括：

使用标准化的接口协议 ，例如AMBA或PCI Express。
进行IP核的再封装 ，以确保其时序属性和集成环境兼容。
采用适当的知识产权保护策略 ，以保护设计者和购买者双方的利益。

5.3 设计的可重配置与灵活性

随着市场需求的快速变化，可重配置和灵活的ASIC设计变得越来越重要。这些设计可以通过使用现场可编程门阵列（FPGA）进行原型验证，或者在ASIC设计中嵌入可编程逻辑块。

5.3.1 灵活设计的意义与实施策略

灵活的设计允许设计师根据不同的应用场景调整芯片的行为。实现策略包括：

在设计中嵌入可编程逻辑 ，如SRAM-based FPGA。
实施模块化设计 ，使得不同功能块可以根据需求开启或关闭。
使用参数化的设计方法 ，允许通过改变参数来实现设计的可配置性。

5.3.2 可重构逻辑设计的优势与应用

可重构逻辑设计允许硬件在运行时改变其功能，这为设计带来了巨大的灵活性。其优势包括：

优化功耗 ：在不需要高性能时，降低频率或关闭某些功能块。
快速响应市场需求 ：可以快速重新配置以支持新标准或协议。
延长产品生命周期 ：通过软件更新来提供新的功能，减少硬件迭代次数。

5.4 安全性设计与经济性评估

安全性设计是ASIC设计中越来越重要的方面，特别是在涉及敏感数据和关键基础设施的领域。此外，成本控制是保证项目成功的关键因素之一。

5.4.1 安全隐患识别与防护措施

安全性设计包括识别潜在的安全隐患，如侧信道攻击、物理篡改等，并实施相应的防护措施：

实施加密技术 以保护数据传输的安全性。
采用安全启动机制 确保硬件的固件或软件未被篡改。
定期进行安全漏洞评估和代码审查 ，以发现并解决新的安全威胁。

5.4.2 成本控制与初期投资分析

成本控制需要在设计的每个阶段考虑，包括硬件和软件的设计、制造和测试成本。进行初期投资分析，可以确保设计符合预算，并帮助做出更经济的决策：

进行供应链管理 ，以确保组件成本的最小化。
优化设计以减少制造复杂性和测试时间 。
预测和评估整个产品生命周期的成本 ，而不仅仅是研发成本。

这些方面都是ASIC设计后期处理的重要组成部分，它们直接影响到最终产品的成功与否。随着技术的不断进步和市场的变化，设计师必须不断地适应新的挑战，以确保在激烈的市场竞争中立于不败之地。
