大家好，今天给大家分析的是在电路分析中常常使用到的两个技巧-基础的节点分析和网格分析。

1.电流分析方法：

随着我们对于电子电路的深入学习，电路将会变得越来越复杂，前两篇文章讲到的KVL,KCL, 以及欧姆定律也将被越来越多的为人们所使用/

结点（nodal analysis) 分析是对电路中的不同结点分配相应的电压，然后使用KCL 定律进行分析

网格分析 （mesh analysis)则是对于不同的网格分配相应的电流，之后采用KVL定律进行分析。

（1）首先从结点分析（node analysis）开始：

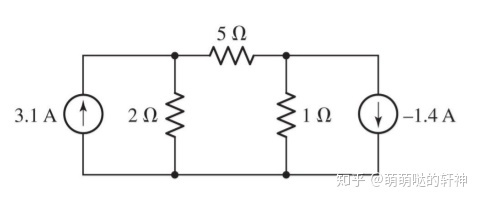

根据一个参考电压对于下图所示的电路中的每一个结点的电压我们其实都可以做一个分配：

图1

对于结点分析法很重要的一点就是确定电路中的结点的具体数量：

比如知友们，你们能看出图一中的简单电路有几个几点吗

答案如下：

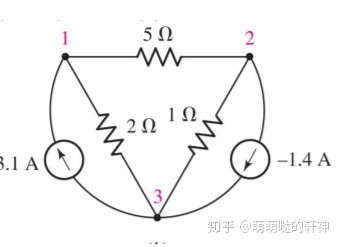

图2

Ans: 在图一所述的例子中，一共有三个结点

（2） 选择合适的参考结点：

参考的结点也是可以有很多种类的：

（1）作为底部结点 或者我们叫做地结点，（如果有的话）， 一个结点也是可以有很多钟连接的。

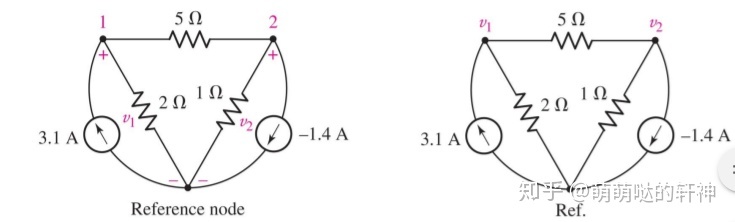

图3

如图三所示，对于那样的电路或者是更加复杂的结点电路，选择并清晰的标注好一个参考结点，并且根据该结点对于电路中的每个元件分配电压是很有必要的。

接下来对回路列出KCL定理去找到相应的电压：

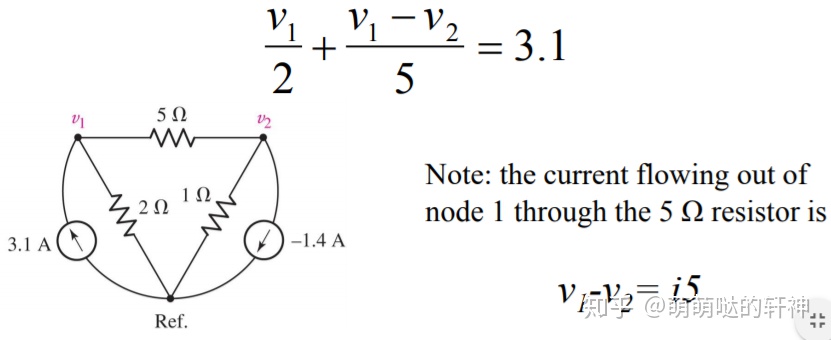

首先在节点1列一个KCL定律：

图4：对节点1列KCL定律

接下来使用类似的方法再对节点2也同样列一个KCL定律：（结合相应的欧姆定律）最后求得相应的电压V1和v2的值：
