树莓派摄像头 MIPI 延长线方案,

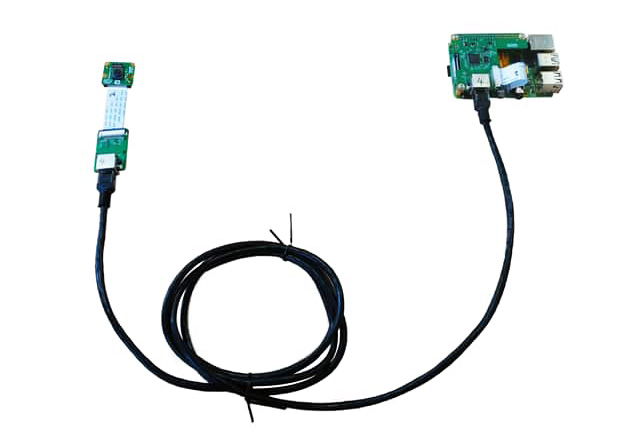

Cable Extension Kit(摄像头 MIPI 延长线套件)可以用于树莓派 3B+ 和树莓派 4B 的官方摄像头上，包括官方摄像头模块 500 万、800 万和 HQ 摄像头。把摄像头的 MIPI 信号转成 CML 信号后，将控制摄像头的 I2C 接口信号耦合到一对差分线进行传输。

通过普通的 CAT5 非屏蔽线最长可传输 20 米。在选对合适的线材的情况下甚至可以工作在 -20 摄氏度的低温环境。Cable Extension Kit 适合需要远距离传输摄像头信号的应用场景，如管道维修、远距离监控等。

安装便利，免驱动，使用起来也很简单。

确认摄像头

1、将树莓派摄像头模块通过软排线直接连接树莓派主板上的摄像头插槽。

2、启动树莓派并运行之前安装好了的 Raspberry Pi OS 系统。

通过 sudo raspi-config 命令启用摄像头，重启树莓派之后运行下面的命令：

raspistill -v -o test.jpg

确认摄像头是否可以工作。

验证好之后，关闭树莓派、拔出摄像头。

组装摄像头延长线

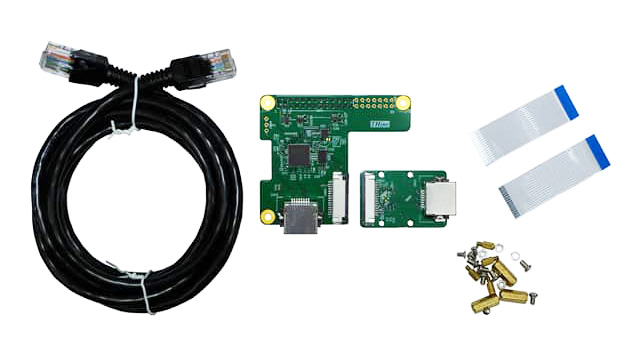

下面是 Cable Extension Kit 所包含的部件。

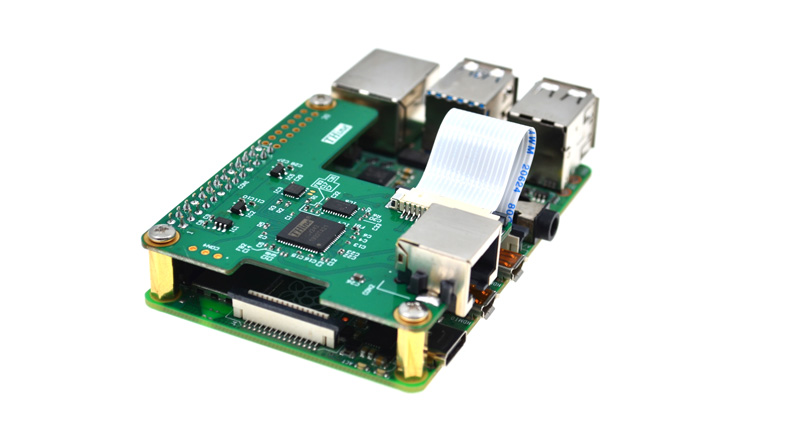

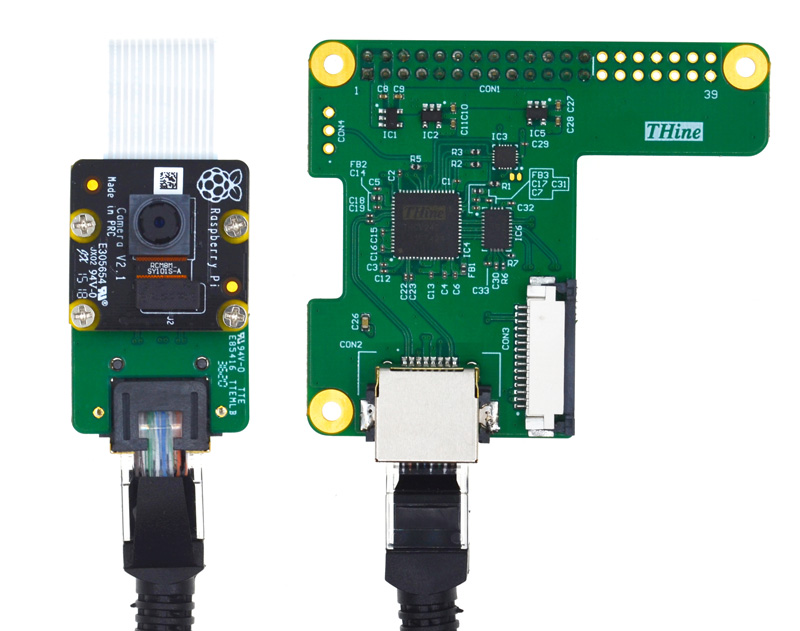

组装非常简单，无需额外驱动。只要把树莓派主板上的 CSI 接口通过 15 针的排线接到 RX 板上，通过 CAT5 网线连接发送模块，把摄像头通过 15 针的 FPC 排线接到发送板上，用树莓派标准的摄像头命令即可拍照和录制视频！

购买链接：http://link.nxez.com/buy/rpi-camera
