文字倾斜_CAD轴测图：尺寸和文字是倾斜的，如何操作？

轴测图中尺寸标注的步骤：

1．利用对齐标注(DAL)对画好的轴测图进行标注。

2．利用编辑标注(DED)的倾斜(O)命令对尺寸界限进行修改。左、右轴测面内的倾斜为90°，顶轴测面的倾斜为30°。

3．创建标注文字样式(ST)，并对尺寸数字进行文字样式的更新操作，对尺寸数字进行倾斜。

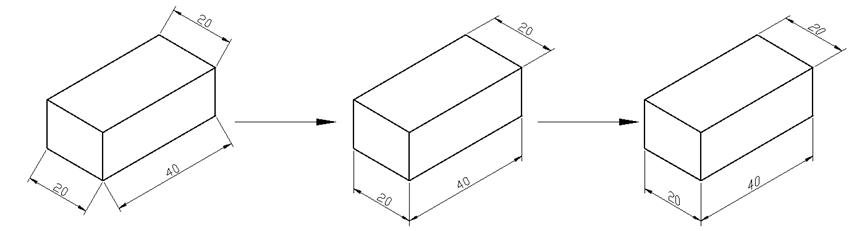

轴测图尺寸标注的外观与正交视图是不同的，它要求某个轴侧面内的标注内容看起来就像是在这个轴侧面内，为此就需要将尺寸线、尺寸界线分别倾斜一定的角度，以使它们与相应的轴测轴平行。如图所示是标注的初始状态进而修改成轴测图中的正确标注形式的全过程。

轴测图尺寸标注全过程

1.第一步，用对齐标注DAL进行初始标注

在轴测图的尺寸标注中，由于各线段都相当于倾斜一定角度后形成的，所以我们会用到之前学到的对齐标注命令，如图所示。

2.第二步，用DED命令将尺寸线倾斜

因为要使标注符合轴测图的要求，我们通常会把尺寸界线倾斜一定角度，使其看起来在同一个平面内，如图所示：

3.第三步，用ST命令制作的标注样式，将尺寸数字倾斜

尺寸数字也必须设置成倾斜某一角度的形式。如图所示。

在“文字样式”对话框中新建两种样式，一种为倾斜30度，另一种为倾斜-30度即可。具体步骤如下。

(1)输入STYLE(ST),弹出“文字样式”对话框。

(2)点击“新建文字样式”对话框，在样式名中输入：“顺转30°”点击确定。

(3)在字体选项组中取消使用大字体并将字体名选为宋体。

(4)在效果选项组中倾斜角度中输入：30°。

(5)点击应用，对话框关闭，顺转30°样式建立完毕，如图所示。

(6)“逆转30°”样式重复上述步骤2-步骤5。

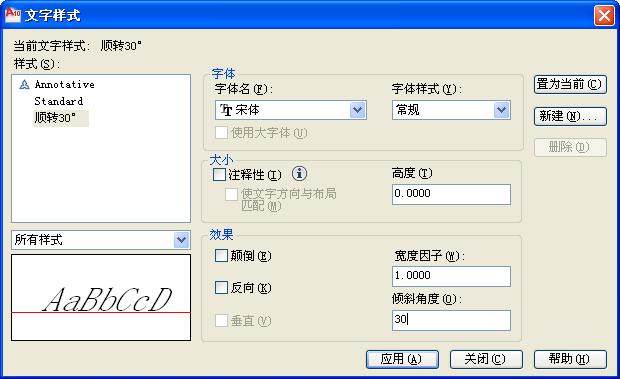

“文字样式”对话框

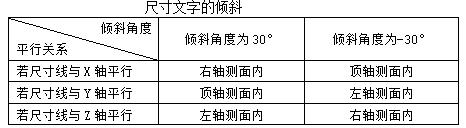

文字的倾斜可以根据表所示进行更改。
