车辆信息
车型	东风天龙
发动机	ISD270 50
ECU型号	CM2150E
尿素泵	依米泰克

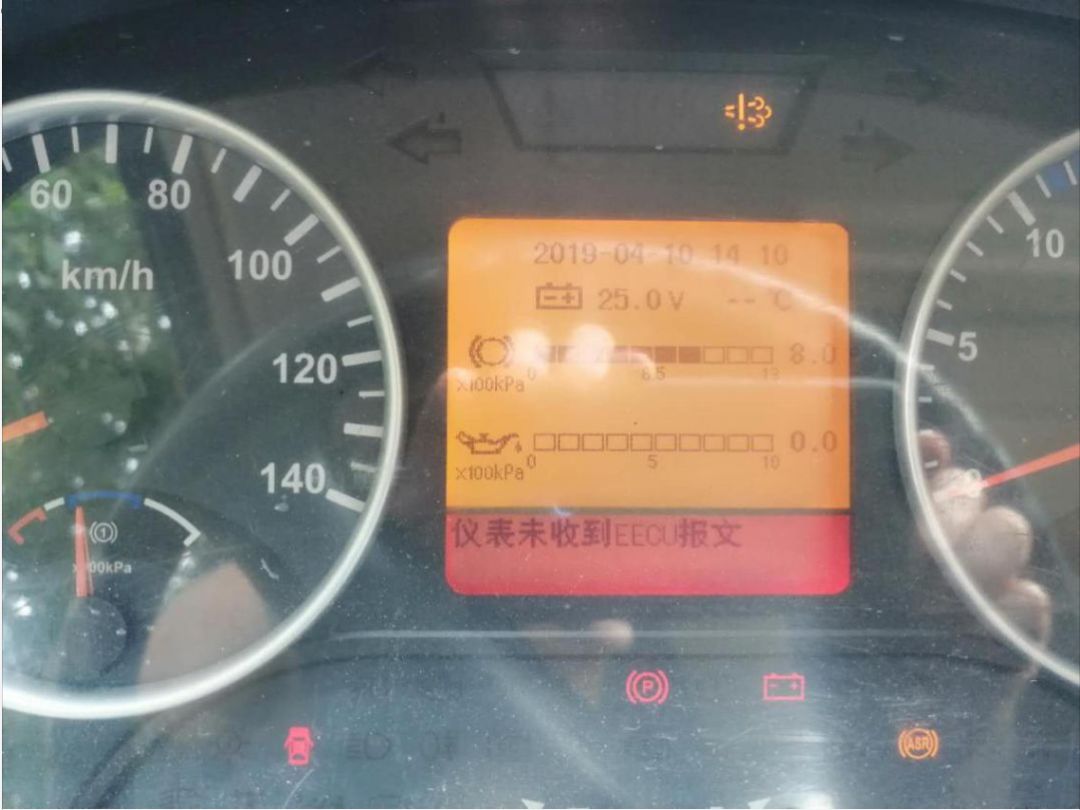

故障现象	卡车司机反馈车子跑起来没有力、爬坡无力、仪表上指示灯亮和仪表未收到EECU报文

故障排除：

检测仪无法进入系统读取故障码，先检查OBD诊断座插头通讯电压，正常情况下6号脚CAN-H正常电压2.6V、14号脚CAN-L正常电压2.4V。

1.实测中发现6号CAN-H无电压，14号脚CAN-L有电压。

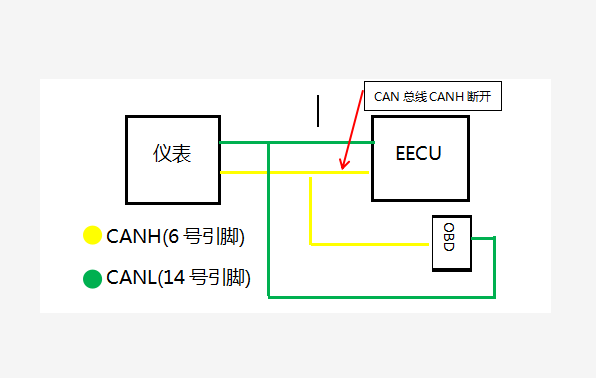

2.打开车头前盖找到发动机至仪表之间CAN总线插头，断开来量电阻，测量仪表之间有电阻120Ω是正常值，测量总线之间的另一端电阻显示无电阻。说明问题出现在CAN总线开路上。

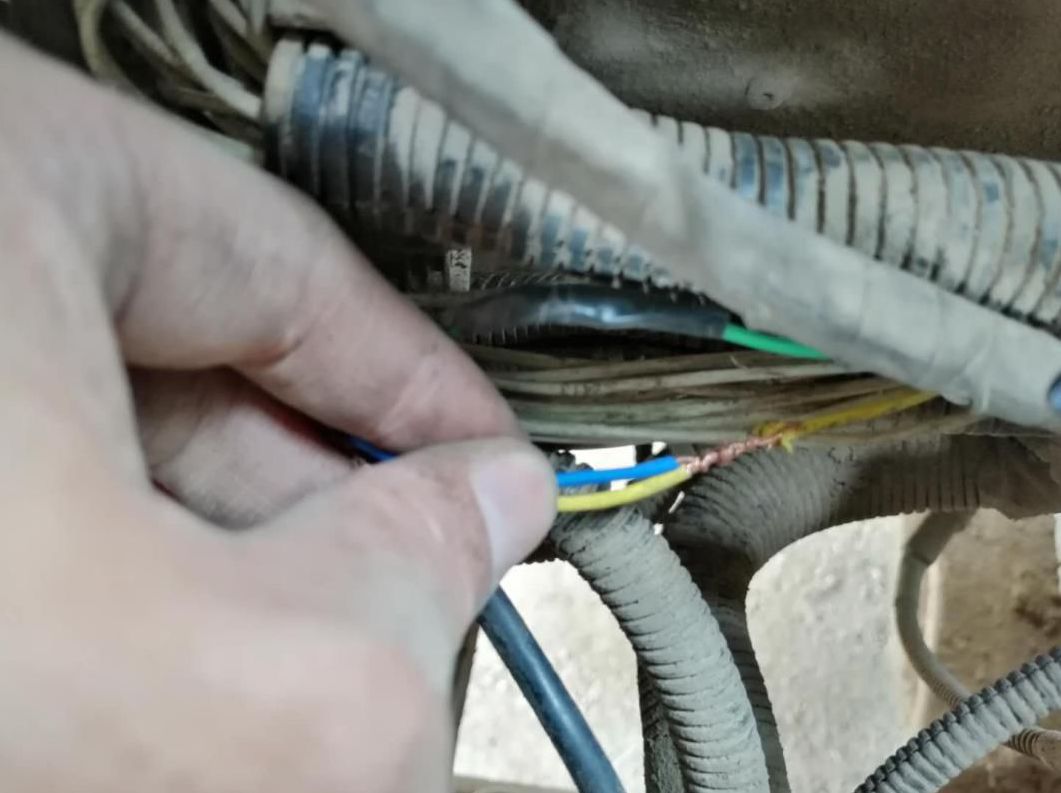

3.接下来主要检查总线插头连接处，及经常会被磨到的地方，逐步排查发现电脑版连接处CAN-H线有轻微磨损如图。

小结：

修复好断开的线路，司机开出去路试一切正常、跑起来有力。在维修柴油车线路很容易磨断或者虚接，针对维修CAN总线一定要了解清楚CAN总线是怎么工作的，CAN总线的电压和电阻正常值是多少，让您维修总线故障事半功倍。
