接昨天的冲压件展开计算方法，转发给每一位冲压人

4  Z轧展开

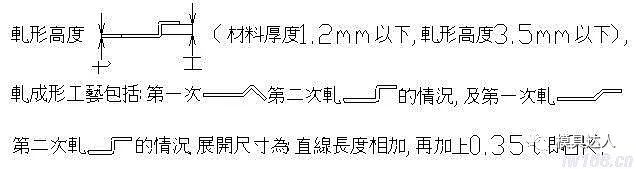

4.1两次Z轧成形

    图中t为材料厚度,H为Z轧折弯高度,在设计时材料厚度≦1.2mm,2.0mm≦轧形高度H≦3.5mm的时,我们通常采用两次Z轧的方式完成材料的Z轧成形.这时轧形展开公式为:

    备注:采用此类Z轧成形法,要求轧形高度为2mm以上3.5mm以下,材料厚度在1.2mm以下.

4.2 一次成形"Z"轧

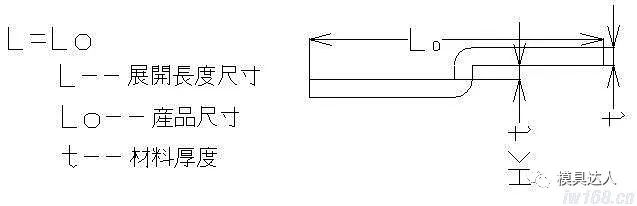

1) 轧形高度在一倍料厚之内时,一般采用一次成形.轧形展开尺寸为:

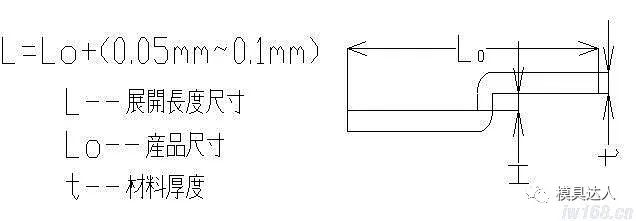

2) 轧形高度在1倍料厚以上2mm以下时,采用一次成形,展开尺寸为:

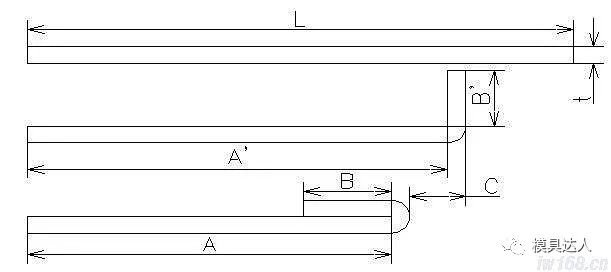

5  压平展开

L=A+B+@=A''+B''+@''

@=1.33t

@''=0.42t

C=0.7t(有压线)

C=0.9t(无压线)

t=材料厚度

    在模具设计时推平展开按以下公式进行

L=A+B+1.33t (t为=料厚度)

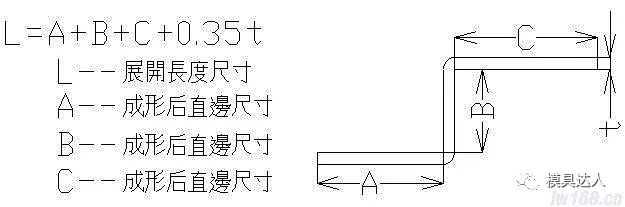

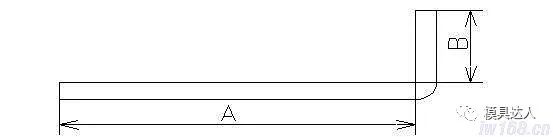

6  CNC轧形展开

    展开公式:L=A+B+@

    CNC轧形弯曲补偿值@

材料厚度(t)	电解料,单光料	铜类材料	铝类材料
0.8mm	0.28mm	0.3mm	0.3mm
1.0mm	0.33mm	0.35mm	0.4mm
1.2mm	0.4mm	0.45mm	0.48mm
1.5mm	0.49mm	0.6mm	0.63mm
2.0mm	0.78mm	0.73mm	0.83mm

    上表补偿值适用于折弯内R为0(包括图纸没有要求一般都当0做)的情况,如果客户图纸有内R要求,则展开方法另计.当材料规格不在此表时可以用@=0.35t(t为材料的厚度)做补偿进行初步展开,再根据实际情况进行调整.

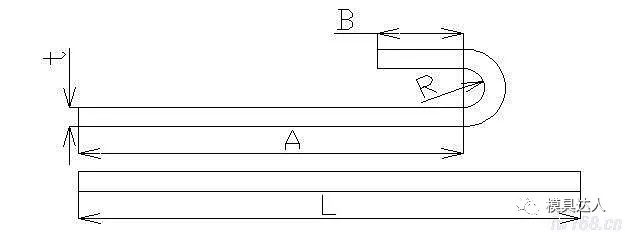

7 U形弯曲的展开

    L=A+B+(R+0.43t) t:为材料厚度

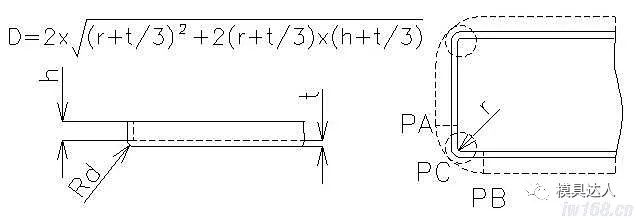

8  弯曲拉伸复合结构展开

    展开原则:先将直边部分按弯曲展开,圆角部分按拉伸展开,然后用三点切圆(PA-PC-PB)的方式作一段与两直边和直径为D圆心与圆角圆心重合的圆(圆形拉伸的展开形状)相切的圆弧.

    当r≦1.5t时,求D值计算公式如下:

    当r>1.5t时,求D值计算公式如下:

    备注:拉伸处应按等体积法进行计算.
