matlab2012仿真电路图,cuk电路matlab仿真 - 全文

本文介绍了Cuk斩波电路的工作原理和输出电压推导,通过MATLAB2012建立了仿真模型,验证了电路在升压和降压模式下的一致性,为实际应用提供了理论基础。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

直流斩波电路有Buck电路、Boost电路、Buck-Boost电路、Cuk电路以及Sepic电路以及Zeta电路。Buck电路只有降压功能,Boost电路只有升压功能,所以这两个电路应用范围相对比较窄。Buck-Boost电路综合了Buck和Boost电路的特点,具有升降压的功能,但是这种电路突出的缺点就是其效率比较低。为了替代Buck-Boost电路,后来又出现了一种Cuk电路,它具有升、降压的功能,而且变换器效率也比较高,因此得到了广泛的应用。广泛用于通信交换机、计算机及手机等电子设备的开关电源等领域,其中Buck电路只能降压,而Sepic电路和Zeta电路只应用在一些特殊的场合,相对前面四种电路,应用比较少。

1、Cuk斩波电路的工作原理介绍

1.1、工作过程分析

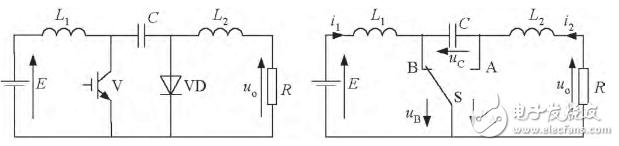

Cuk斩波电路是一种输出电压可大于或小于输入电压的直流变换器。其主电路图和等效电路图分别如图1(a)和(b)所示,Cuk变换器的主电路由电源E、全控型器件IGBT、电感L1和L2、电容C、负载电阻R及二极管VD构成。E为输入直流电压,U0为输出直流电压。


图1  Cuk斩波电路图及等效电路

该电路的基本工作原理是:当斩波开关V处于通态时,E-L1-V回路和R-L2-C-V回路分别流过电流。输入端E向电感L1提供能量,导致电感电流L1上升。同时,电容C向负载R和L2提供能量,电容C上的负电压使二极管VD承受反向电压而关断。当斩波开关VT处于断开状态时,E-L1
