DC/DC闭环控制的丘克（Cuk）变换电路原理设计及实验仿真

最新推荐文章于 2024-07-06 11:44:00 发布
最新推荐文章于 2024-07-06 11:44:00 发布
阅读量1.9k 收藏 2
点赞数
文章标签： 单片机 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_51119307/article/details/130660460
版权

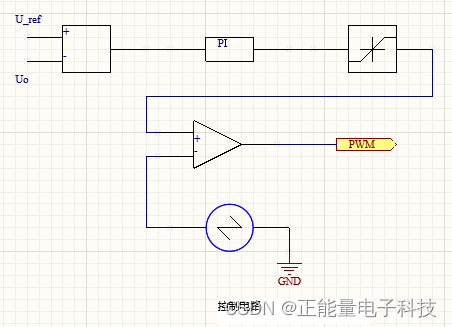

本文介绍了DC/DC Cuk变换电路的工作原理，其特点是通过控制开关管占空比实现输出电压调节。在电路中，通过PI控制器进行闭环控制，以确保输出电压稳定。实验仿真部分设计了一个15V-30V输入、20V输出的非隔离Cuk变换电源，并提供了仿真程序和实验结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

如果将降压（Buck）变换电路和升压（Boost）变换电路的拓扑结构进行对偶变换，即Boost变换电路和Buck变换电路串联在一起得到一种新的电路拓扑结构——丘克（CUK）变换电路，如图所示。

Cuk变换电路的输入和输出均有电感，增加电感的值，可以使交流纹波电流的值任意小，但是在实际中可能比较难以实现。Cuk电路中的两个电感之间没有耦合，也可以有耦合，耦合电感可以进一步减小电流脉动量。理论上可以实现“零纹波”。这就是DC/DC丘克（Cuk）变换电路的特点。通过控制开关管T占空比的大小，可以实现输出电压高于、等于或低于输入电压。

具体理论参数可参考《DC/DC丘克（Cuk）变换电路的理论设计与实验仿真分析》。

首先，根据技术指标要求，设
