Cuk电路原理

1. 基本工作原理

Cuk电路是一种非隔离型DC-DC转换器,属于开关电源的一种。它通过电感和电容的能量传递实现电压转换。与其他常见的拓扑(如Buck、Boost或Buck-Boost)不同,Cuk电路的一个显著特点是它通过一个电容(称为传输电容)来传递能量。

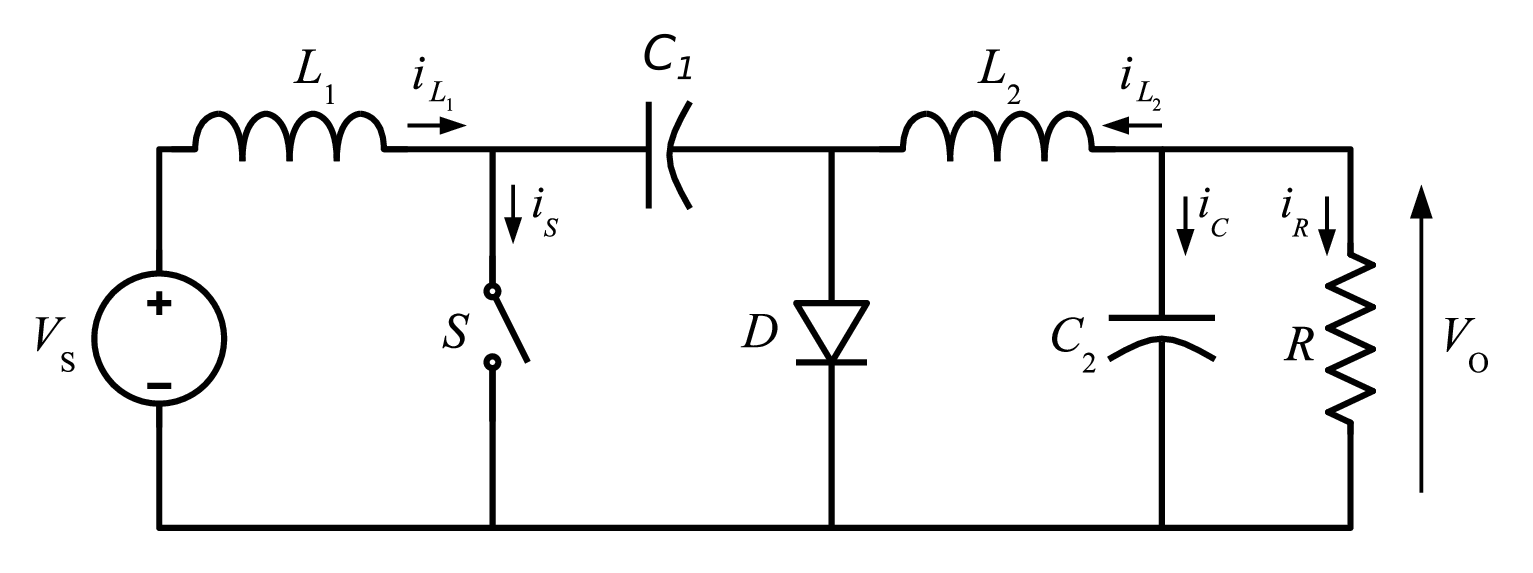

Cuk原理图

  • 输入端:连接到直流电源(如电池)。
  • 输出端:提供稳定的直流电压,极性通常与输入相反(负输出电压),但可以通过调整设计实现正输出。
  • 关键组件
    • 两个电感(L1和L2):分别在输入和输出侧平滑电流。
    • 一个传输电容(C1):用于在开关周期中储存和传递能量。
    • 一个开关(通常是MOSFET或BJT):控制能量的传输。
    • 一个二极管:提供续流路径。
    • 输出电容(C2):平滑输出电压。

2. 工作模式

Cuk电路的工作分为两种主要状态:

开关导通(ON状态)
  • 开关闭合,输入端的电感L1开始储存能量,电流通过L1线性增加。
  • 传输电容C1通过开关放电,将能量传递给输出端的电感L2和负载。
  • 二极管截止,因为其反向偏置。

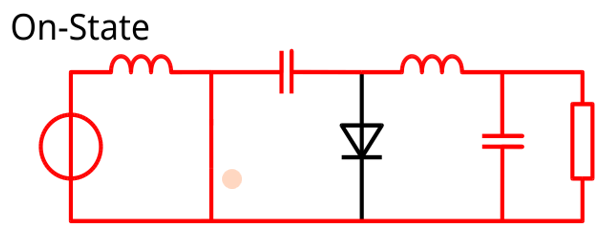

    开关导通(ON状态)
    开关关断(OFF状态)
    • 开关断开,L1通过二极管和C1续流,同时给C1充电。
    • L2释放其储存的能量,通过输出电容C2为负载供电。
    • 输出电流保持连续。

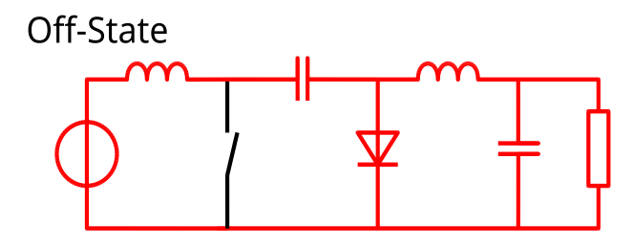

    开关关断(OFF状态)

    这种开关交替使得输入和输出电流都具有低纹波特性,这是Cuk电路的一大优势。

    3. 电压关系

    Cuk电路的输出电压与输入电压的关系由占空比(D)决定: V_{out}=-V_{in}\cdot \frac{D}{1-D}

    • Vin ​:输入电压
    • Vout :输出电压(负号表示输出电压极性反转)
    • D :开关的占空比(0 < D < 1)

    通过调节D,可以使输出电压高于或低于输入电压。例如:

    • 当D < 0.5时,输出电压幅度小于输入电压。
    • 当D > 0.5时,输出电压幅度大于输入电压。

    4. 优点

    • 连续输入和输出电流:由于L1和L2的存在,电流纹波较小,适合对电磁干扰(EMI)敏感的应用。
    • 灵活性:可以升压或降压。
    • 效率较高:能量通过电容传递,损耗相对低。

    5. 缺点

    • 输出电压反相:默认情况下,输出电压与输入电压极性相反(需要额外电路调整为正输出)。
    • 复杂性:相比Buck或Boost,元件较多,设计稍复杂。
    • 传输电容应力:C1需要承受较大的电压和电流应力。

    6. 应用场景

    • 电源管理:如笔记本电脑、手机等设备的电源模块。
    • 可再生能源:太阳能逆变器中用于电压调节。
    • 低EMI需求:如医疗设备或通信系统。
