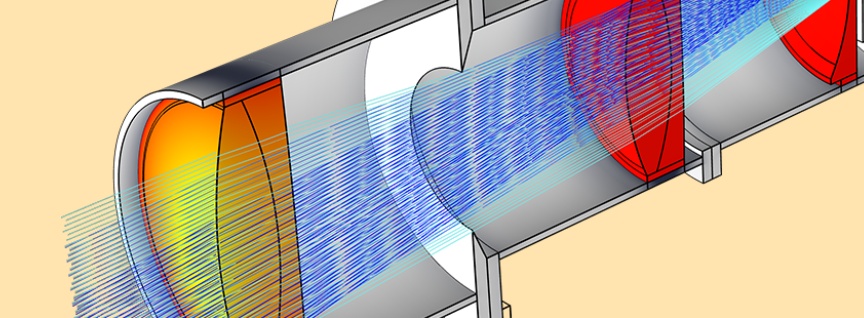

本文介绍了如何使用COMSOL Multiphysics软件对Petzval透镜系统进行结构-热-光学性能（STOP）分析。在热真空环境下，通过耦合固体传热、结构力学和几何光学接口，模拟了传导传热、辐射传热和结构变形。模型揭示了透镜系统中因温度梯度导致的光学性能变化。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

现代光学系统通常需要在恶劣的环境中运行，包括高海拔、太空、水下以及激光和核设施中，并且往往需要承受结构载荷和极端温度。通过数值模拟进行结构-热-光学性能（structural-thermal-optical performance ，STOP）分析是获取所有这些环境影响最便捷的方法。STOP 分析是典型的多物理场问题，本文我们将通过一个案例模型介绍如何使用 COMSOL Multiphysics® 软件耦合结构、热和光学效应。

模型描述：Petzval 透镜系统

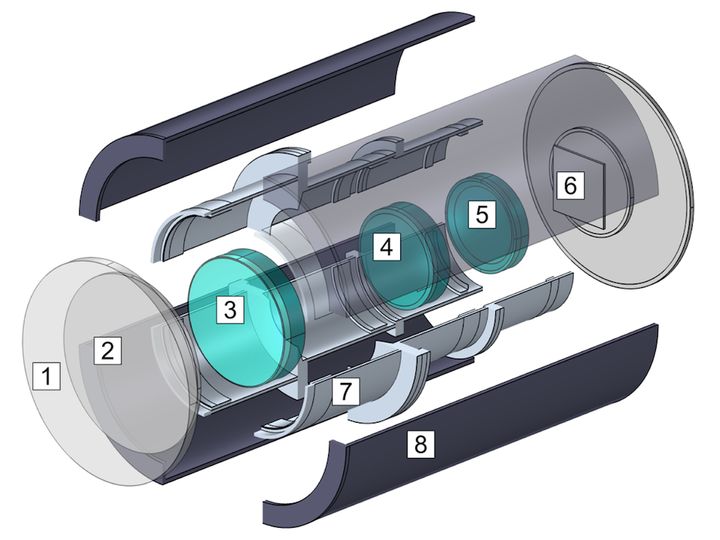

下面，我们以热真空腔室内的 Petzval 透镜系统为例，考虑如何描述模型。真空室壁被维持在一个非常冷的温度（可能是模仿外部空间环境），而镜头系统则朝向温度更高的空间（可能是模拟实验室测试）。所建透镜系统模型几何的分解图如下所示。

Petzval 透镜系统，镜筒和封闭式隔热罩。入射光通过最外面的真空室窗口（1）进入系统，然后通过室内的另一个透热窗口（2）进入 Petzval 透镜系统。透镜系统包括两个镜头组（3 和 4）和一个平场透镜（5）。光线在焦平面（6）上聚焦。镜头系统由镜筒（7）支撑，镜筒完全封闭在隔热罩（8）内。

外部真空室窗口另一侧的周围环境温度为 25℃，而隔热罩的壁温通常保持在 —50 °C。例如，可以通过使冷却液流过隔热罩来保持此处的恒定温度，本文我们不详细研究此机制，而只是将壁视为固定的温度边界条件。来自真空室外周围环境的热辐射将在透镜系统和镜筒中产生温度梯度。直觉上，我们可能希望真空室窗口比透热窗口热，而透热窗口比透镜组1热，依此类推……但这里需要更多定量的信息。

在更详细地讨论该模型的设置之前，让我们先考虑一下热真空室内存在的不同物理现象。
