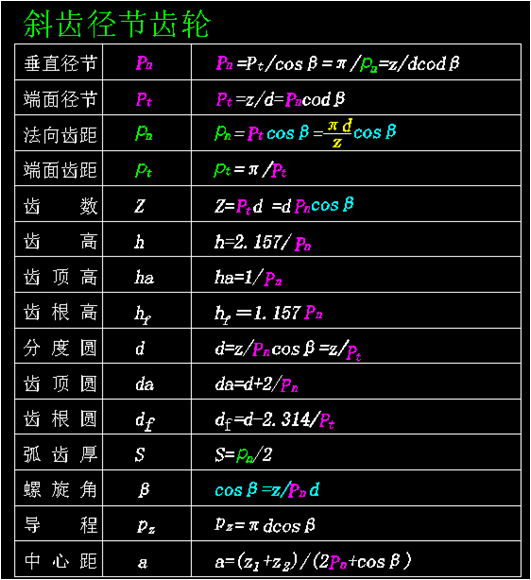

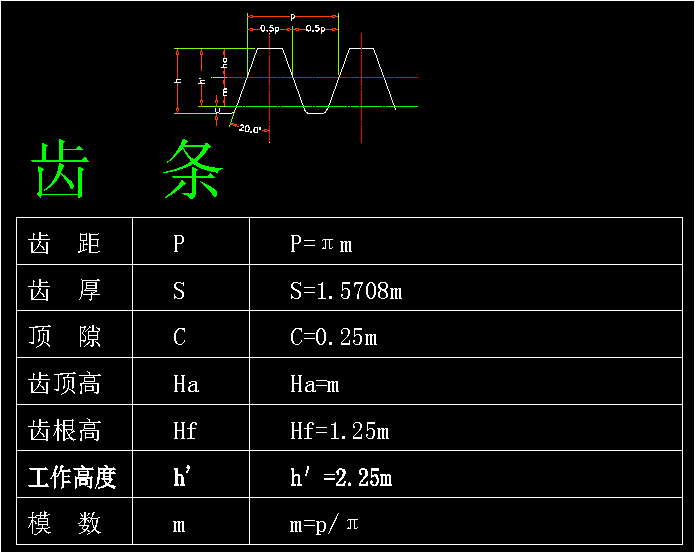

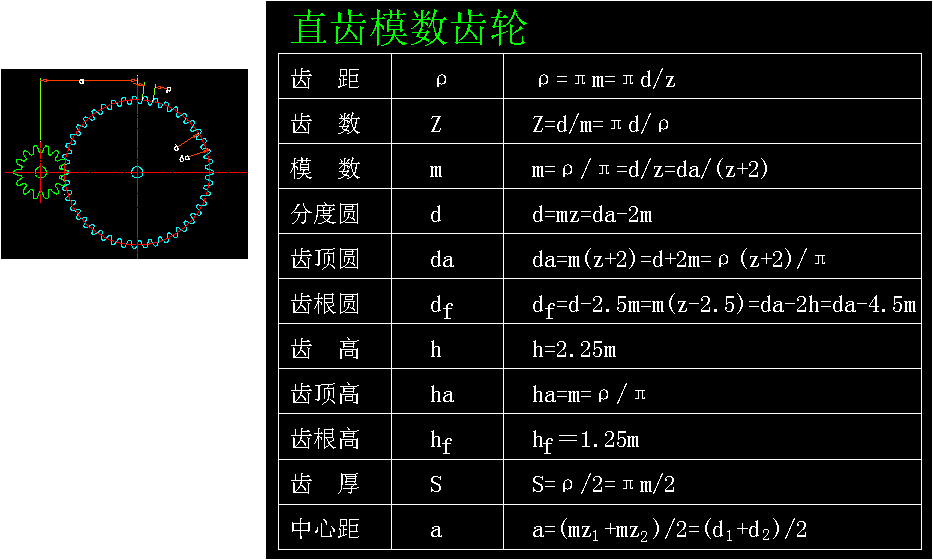

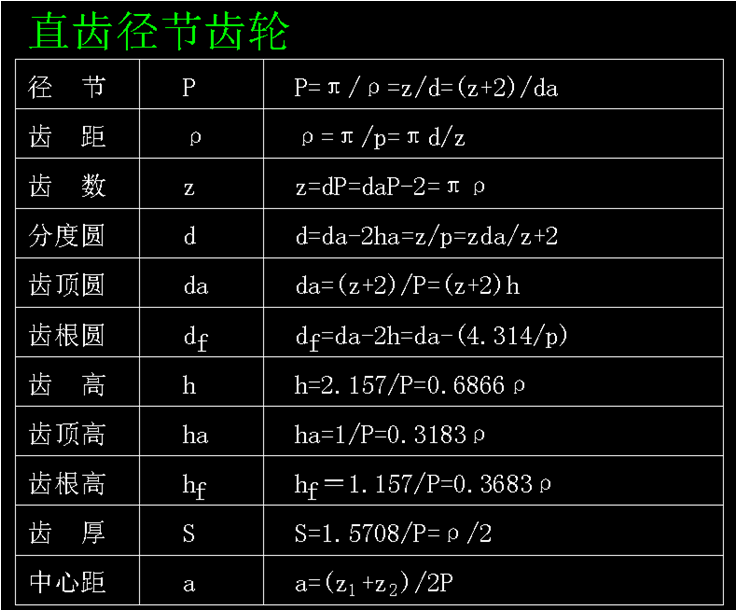

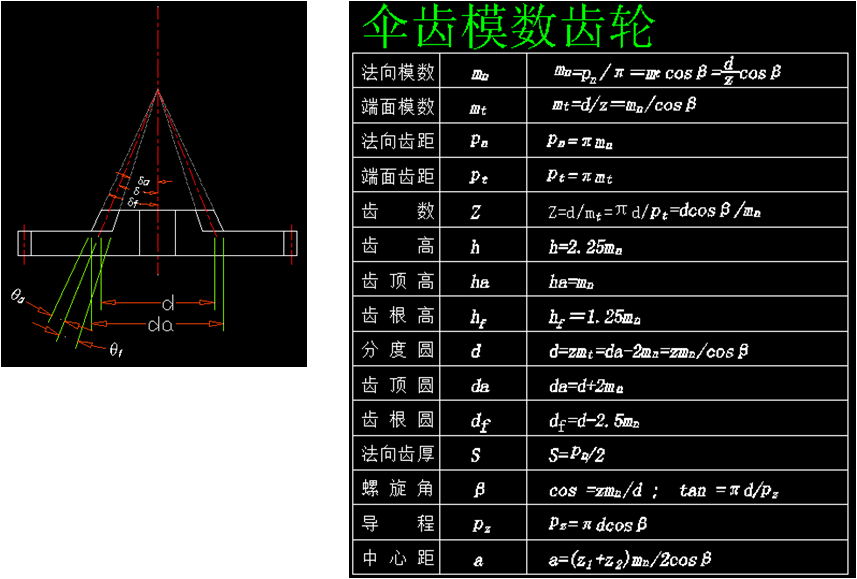

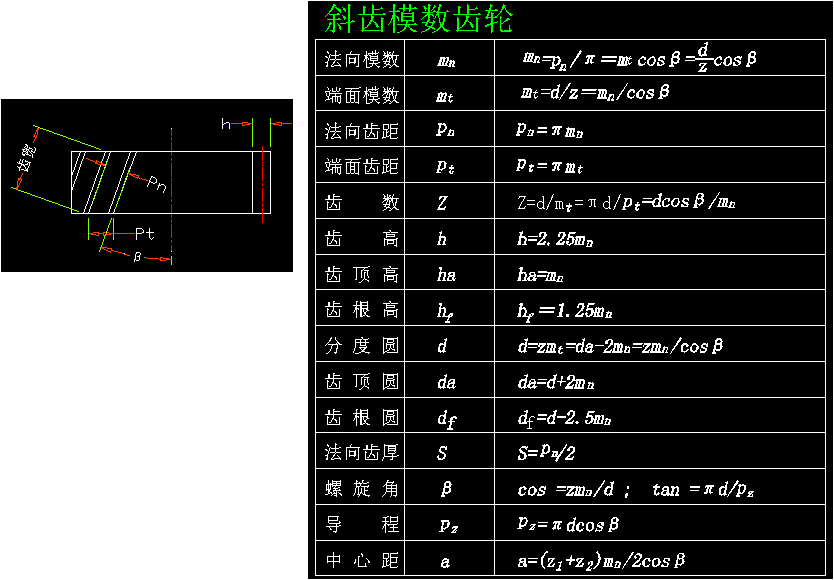

1. 内齿模数齿轮 2. 直齿模数齿轮 点击加入机加工微信群 3. 斜齿模数齿轮 4. 伞齿模数齿轮 5. 变位模数齿轮 6. 直齿径节齿轮 7. 斜齿径节齿轮 8. 齿条 点击加入机加工微信群

节圆柱上的螺旋角：

基圆柱上的螺旋角：

齿厚中心车角：

销子直径：

中心距离增加系数：

标准正齿轮的计算(小齿轮①，大齿轮②)

1、齿轮齿           标准

2、工齿齿形         直齿

3、模数             m

4、压力角

5、齿数

6、有效齿深

7、全齿深

8、齿顶隙

9、基础节圆直径

10、外径

11、齿底直径

12、基础圆直径
