原理图,又叫做“电原理图”。通过识别图纸上所画的各种电路元件符号,以及它们之间的连接方式,就可以了解电路实际工作时的原理。


原理图就是用来体现电子电路工作原理的一种工具。我们只要学会查找原理图, 就能够根据它去深入的维修。下面我们将对原理图中的标识进行详细解释。

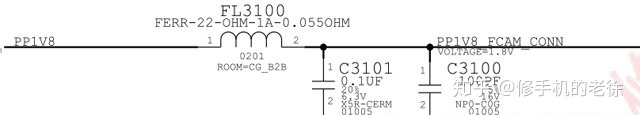

1.附加电路。主要将主信号或主电压进行转换或变换的电路。如下图:PP1V8电压通过保险电感转换为PP1V8_FCAM_CONN电压。


2.线路连接页号提示。为了方便查找,在每一条非终端线路上都会标识与之连接的另一端信号的页码。

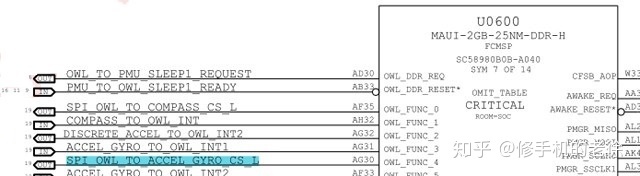

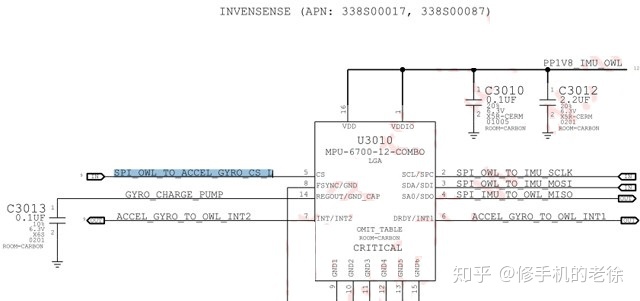

例如:查找SPI_OWL_TO_ACCEL_GYRO_CS_L是由谁输入到U3100的,根据线路连接页号提示,就可以直接找第九张电路图。


再根据信号描述找到所连接的芯片是U0600。


现在大多是电子版电路图,可以使用PDF软件轻松搜索,页面就显得不那么重要了。

3.接地点。主板上任何一个接地点都是相通的,它也相当于电池的负极。

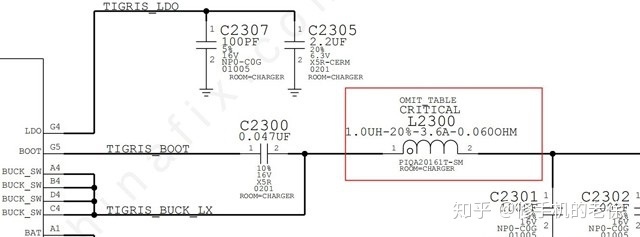

4.电感。电感旁边会标注大小。如图:电感L2300为1.0UH。

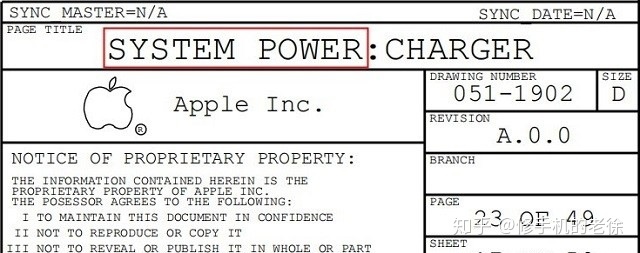

5.主电路功能。主要描述本张图的功能。如图:系统电源、充电器。

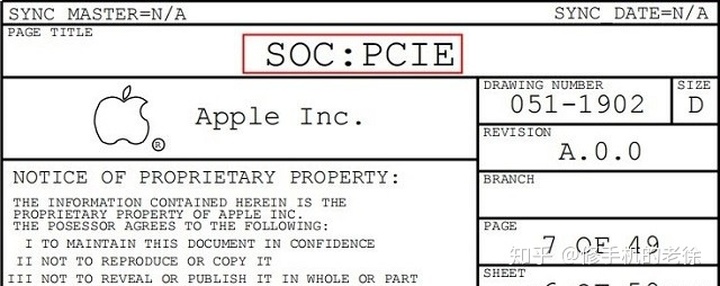

PCIE总线和接口。

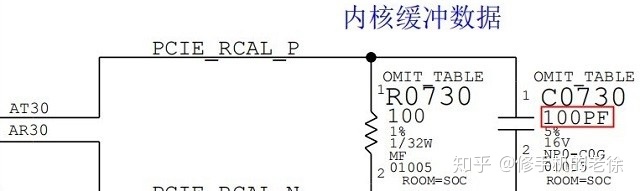

6.电容。电容旁边会标注大小。如图:电容C0730为100PF。

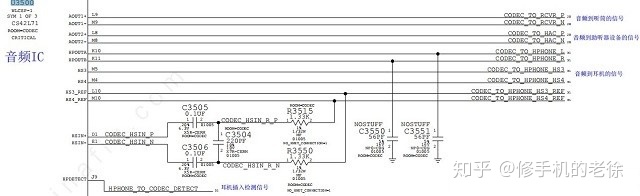

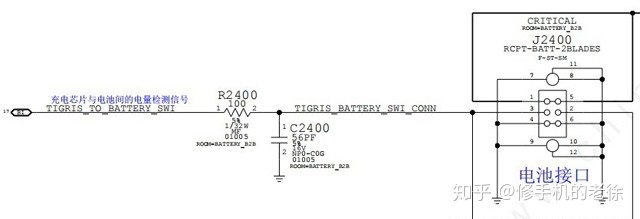

7.信号名称。对该线路传输的信号进行描述。

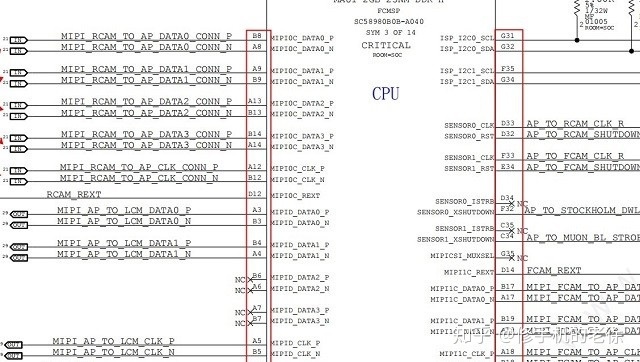

8.元件编号。对每一个元件进行编号。在这里,CPU的编号有一个小小的区别。

如图:它将U0600 CPU这个元件编号分为四个部分,但它们仍然是一个元件,仔细看图后会发现,只不过是每一部分处理的功能不一样。

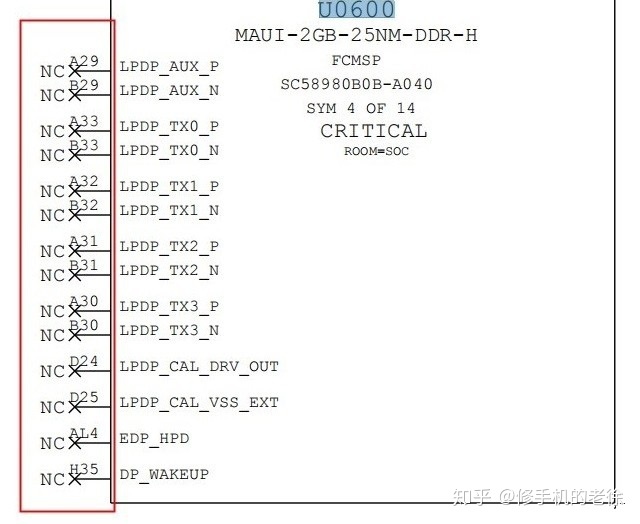

9.空点。用NC或X表示,如果在维修过程中发现是空点的焊盘掉了,对维修没有影响。

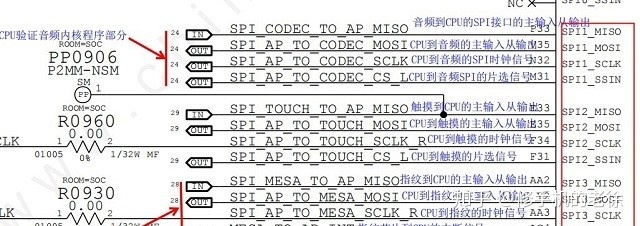

10.引脚定义。主要针对芯片内部管脚进行描述,可以配合信号说明同时分析。

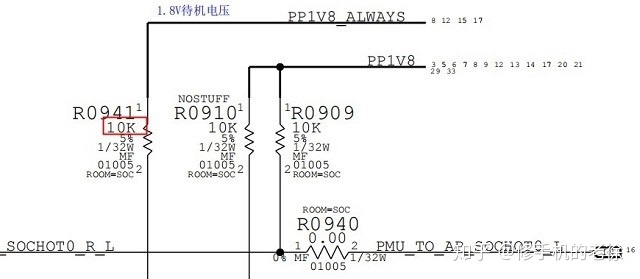

11.电阻。电阻旁边会标注大小。如图:电阻R0941的大小为10K欧。


总结:看懂电路图,并且能在实际工作中灵活运用,是一个专业维修员的基本要求。学会电路图的识别,并了解其电路原理,您就可以向更高一个层次迈进。
