当电工要学会看电路图，什么是原理图，展开图，安装图，他们的区别是什么，下面是我搜集的常用电气符号，我已经用PS尽量处理了，已经比原图清晰了。

1、系统原理图(方框图)

用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。

识读系统原理图要先看图纸说明。结合说明内容看图纸，进而了解整个电路系统的大概状况，组成元件动作顺序及控制方式，为识读详细电路原理图作好必要准备。

2、电路原理图

电路原理图又分为集中式、展开式两种。集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。

展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。

识读集中式、展开式电路图要先看一次回路图，再看二次回路图，先交流后直流的顺序，由上而下，由左至右逐步顺序渐进的原则，看各个回路，并对各回路设备元件的状况及对主要电路的控制，进行全面分析，从而了解整个电气系统的工作原理。

一次回路图表示一次电气设备(主设备)连接顺序。一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。

为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。表示二次设备之间连接顺序的电气图称二次回路图。

3、安装接线图

安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。

识读安装接线图要对照电气原理图，先一次回路，再二次回路顺序识读。识读安装接线图要结合电路原理图详细了解其端子标志意义、回路符号。对一次电路要从电源端顺次识读，了解线路连接和走向．直至用电设备端。对二次回路要从电源一端识读直至电源另一端。接线图中所有相同线号的导线．原则上都可以连接在一起。

电气原理图和接线图的区别

原理图顾名思义就是电路的工作原理图，就是说各元件是怎么工作的，就是表达各元件与元件之间是怎么连接的图形。

电气系统图中电气原理展开图应用最多，为便于阅读与分析控制线路，根据简单、清晰的原则，采用电气元件展开的形式绘制而成。它包括所有电气元件的导电部件和接线端点，并不按电气元件的实际位置来画，也不反应电气元件的形状、大小和安装方式。原理图指的就是详细的电路图，侧重点就是电气原理，知道为什么这样接线。

安装图就是各元器件在控制柜的具体位置尺寸的表达图形。接线图就是根据各电器的布置，主触头，辅助触头，线圈接线柱，控制线接线柱都明确的在图上显示。接线图是为了把复杂的线型线号分清楚，方便接线。详细标出线的线号和型号，不显示接线原理，方便施工。

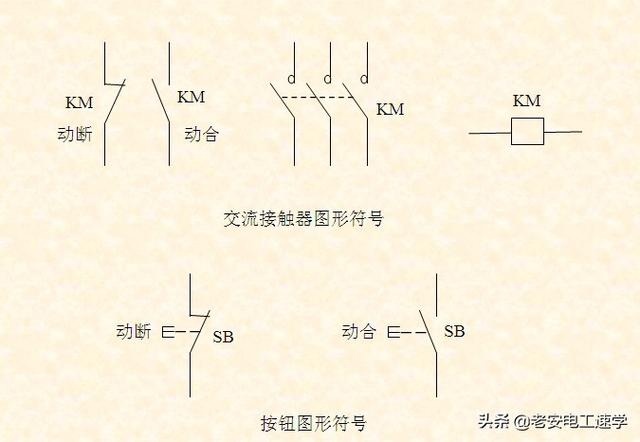

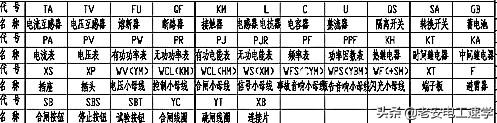

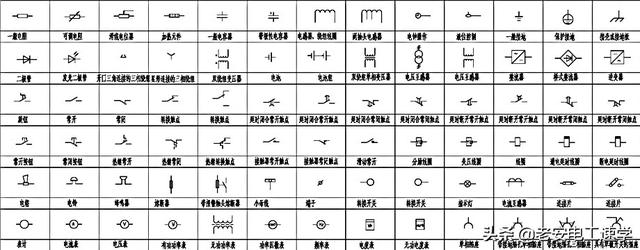

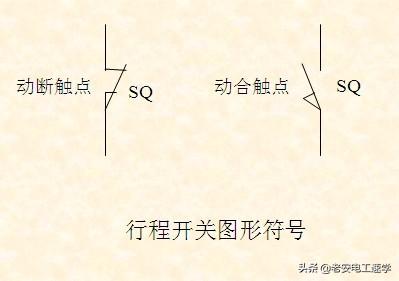

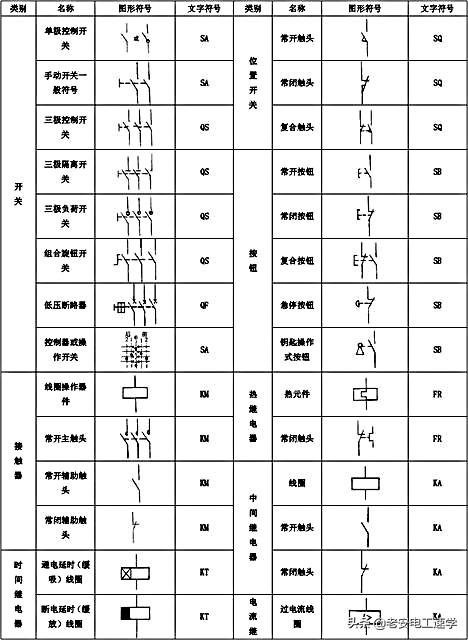

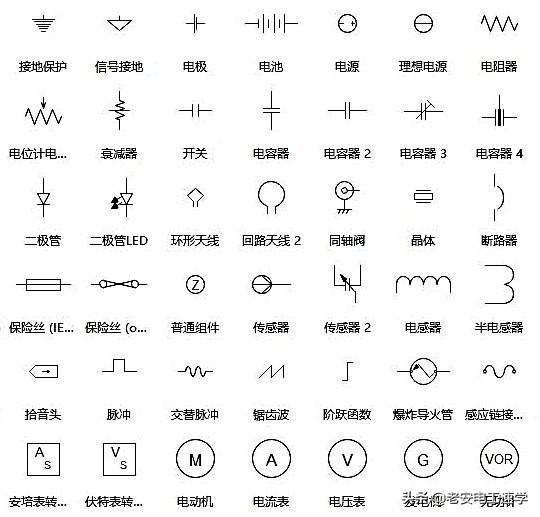

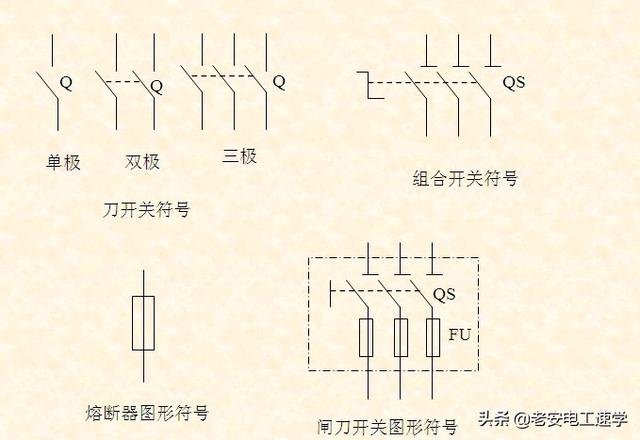

下面是我整理的常用电气符号：
