PD QC BC 充电协议的电流电压

最新推荐文章于 2025-03-10 12:20:09 发布
最新推荐文章于 2025-03-10 12:20:09 发布
阅读量2.6k 收藏 5
点赞数 1
分类专栏： # 电池充电、电传输部分 文章标签： 充电
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xuhao0258/article/details/120846780
版权
博客围绕PD和BC充电协议的电压展开，但具体内容缺失。推测可能会介绍这两种充电协议电压的特点、标准等信息技术相关内容。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

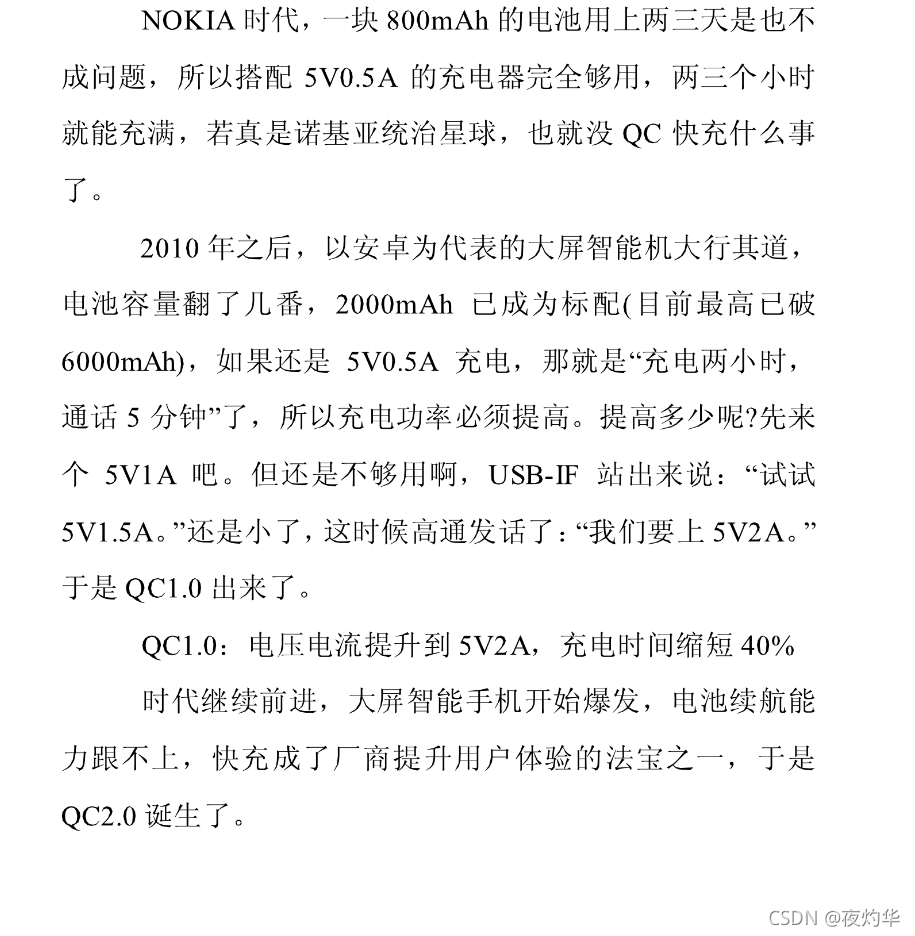

在这里插入图片描述

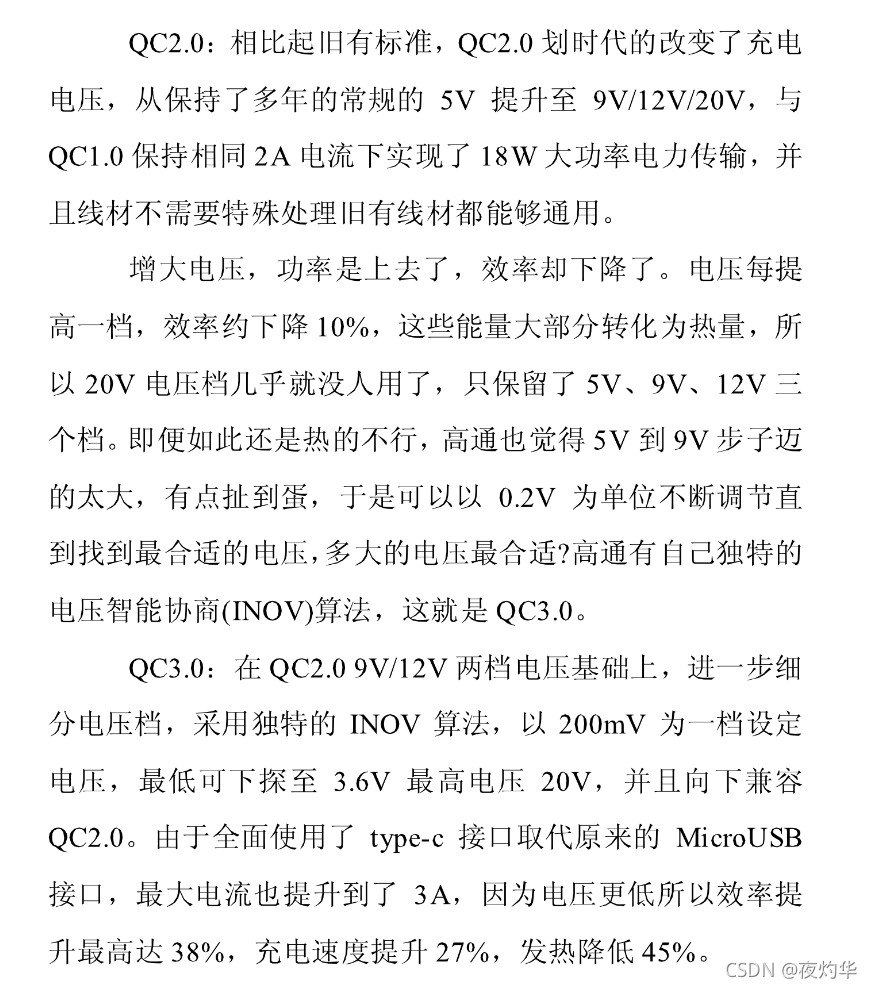

在这里插入图片描述

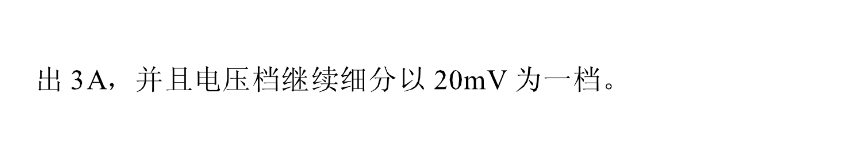

在这里插入图片描述

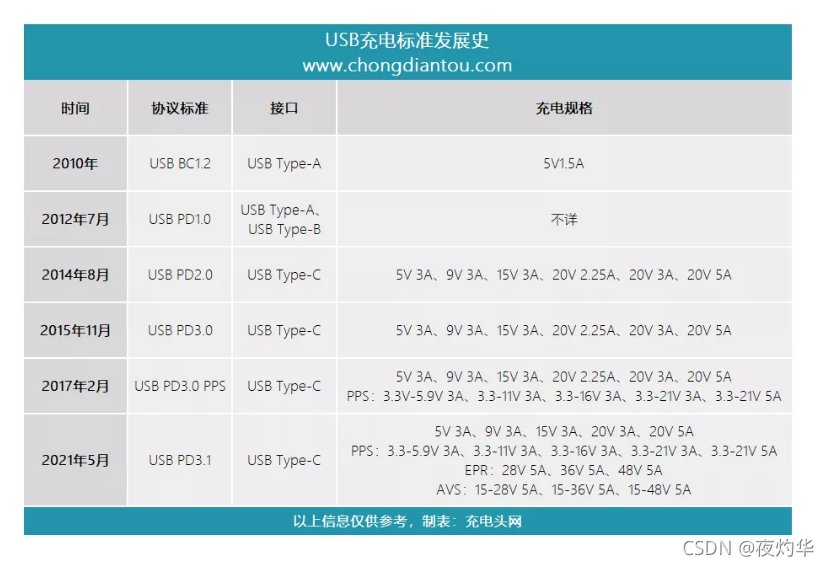

在这里插入图片描述

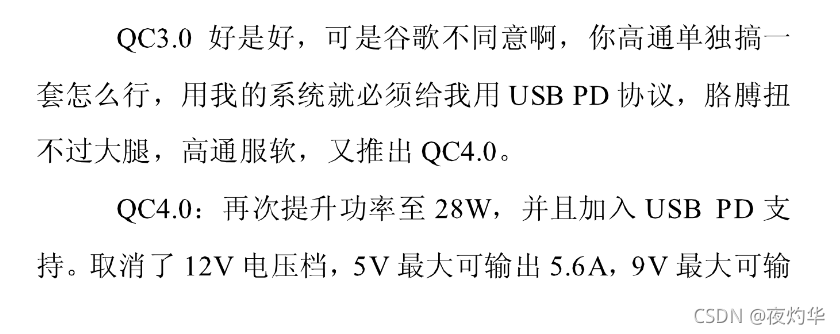

在这里插入图片描述
