DWIN屏的使用应该有一段时间了，期间使用它开发完成了两个项目。在项目中的显示交互部分均采用了DWIN屏，对于DWIN屏这种开发模式有了大概的了解，所以做一个总结，增加自己这方面的认知。

DWIN屏介绍

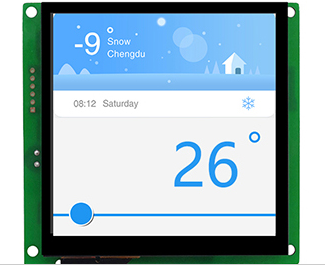

DWIN屏主要是用于一些工业上的人机界面交互，内部含有存储器，可以通过开发软件开发出符合要求的界面和展示效果。采用的通讯方式为串口通讯，所以也被称为串口屏，依据官方屏幕型号提供的手册，通过串口发送相应的指令即可达到相应的显示效果。DWIN屏的开发大致有两种模式，第一种是利用屏幕内部的处理芯片进行开发，一般不采用；另外的一种模式就是作为系统的一个单独模块进行使用，通信采用模块提供的串口通讯。一般采用第二种方式进行开发。两次项目所采用的屏幕型号均为：DMG48480C040-03WTC，属于方形4寸IPS电容触摸屏。除此之外，还有IPS无触摸DMG48480C040-03WN和IPS电阻触摸DMG48480C040-03WTR的型号。

关于该型号屏幕的详细参数如下：分辨率480*480,采用LED背光，工作电压5V，工作电流220mA,串口模式N81，用户接口方式10Pin_1.0mm FCC软排线，拥有16M字节的FLASH存储器，其中字库存储空间4-12Mbytes,图片存储空间12-14Mbytes。屏幕出厂预装DGUSU II版本UI，处理芯片采用低功耗、高性价比、双核8051人机界面专用ASIC-T5L。官方提供的参考资料如下：

1. T5L DGUSII应用开发指南提取码：kolh;
2. T5L DGUSII应用文档 提取码：pax5
3. 迪文开发者论坛

开发工具

官网给出出的开发工具在不断的迭代更新，笔者使用的开发工具版本为V7.622，其下载链接为DGUS_V7622提取码：xjvx。
，软件集成了与之相关的开发工具，里面最常用的就是DWIN ICL生成工具。

ICL生成

DWIN ICL生成工具实际上就是将背景图片、图标生成icl格式的文件，通过将这些icl格式的文件下载到工程中，进行开发。普通的png或者其他格式的图片在屏幕的文件中是没有办法识别的，这就需要使用icl工具，将这些转换成icl可以识别的文件形式。具体的icl使用方法如下：

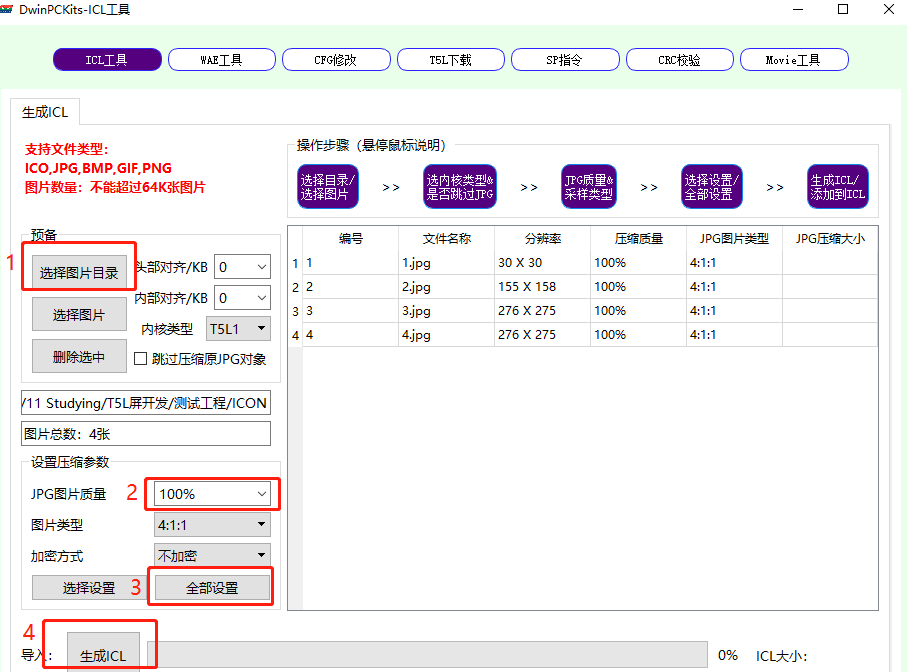

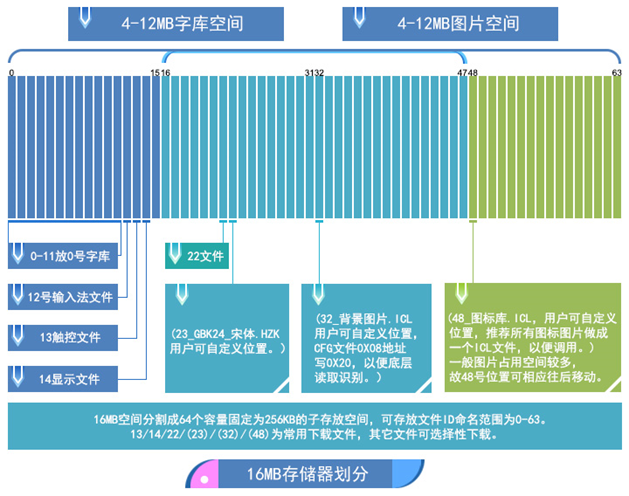

首先选择存放图标或者北京图片的文件夹，然后选择JPG图片质量设置成100%，点击全部设置，最后生成icl文件即可。在这里需要注意的是，如果你是生成背景图片的icl文件，请以32XX形式进行命名，如果你是生成图标的icl文件，请以48XX形式进行命名。这么命名的原因在于DWIM屏幕中的FLASH存储，文件命名前面的数字代表着文件的ID，系统根据文件的ID将这些不同功能的文件合理地存放在FLASH中，根据这个ID号，可以避免在同一个位置存放重叠的文件，从而导致系统错误，详细的空间分配，请参考手册。

CFG修改

CFG文件也就是系统屏幕的配置文件，通过二进制的格式进行书写，在文件下载过程中，可以下载修改后的配置文件从而修改系统的配置。修改配置文件的方法如下：

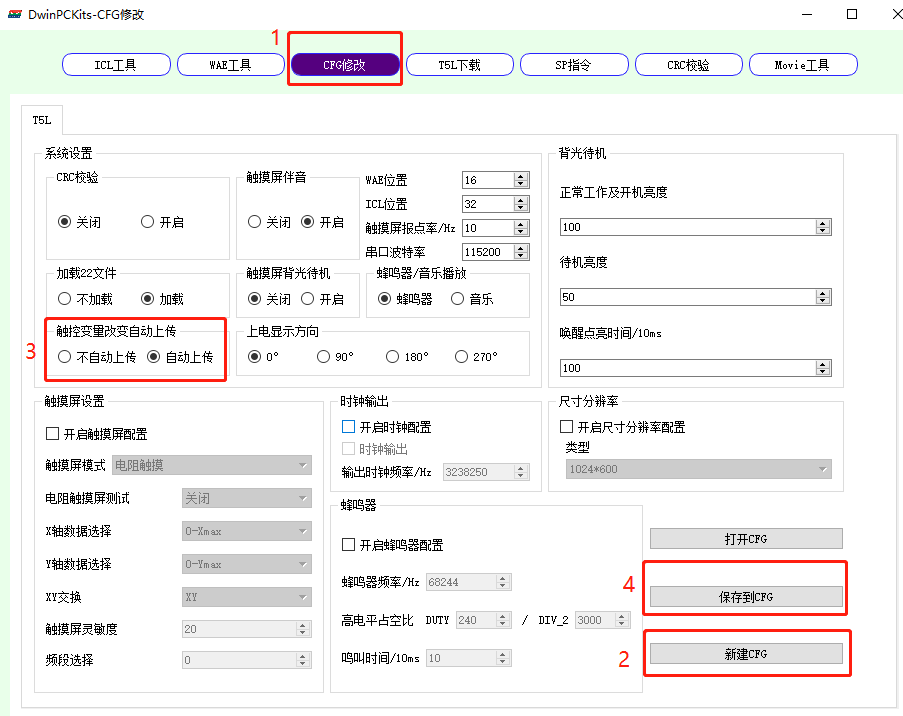

首先选择CFG文件修改，然后选择新建CFG，将新建好的CFG文件保存到下载目录当中，然后选择需要修改的配置，在这里我们修改触控变量自动上传开启，最后保存到我们刚刚新建的配置文件中即可。

工程建立与下载

工程建立

1. 首先需要新建一个文件夹，用于存放开发过程中与之相关的文件信息

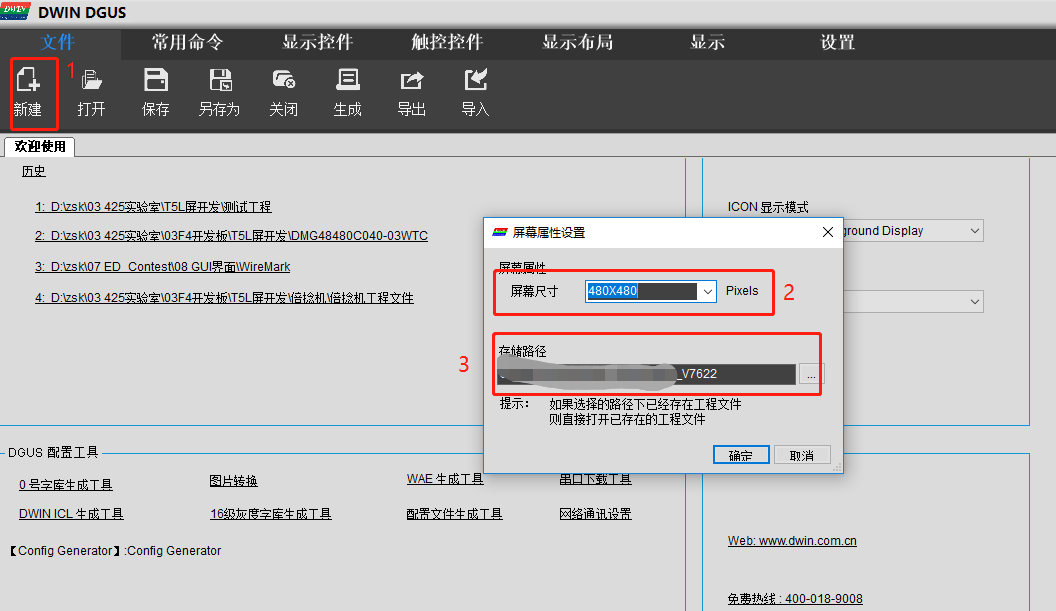

2. 打开DGUSII软件，选择新建，选择对应的分辨率，将工程保存到刚刚新建的文件夹中，如下图所示

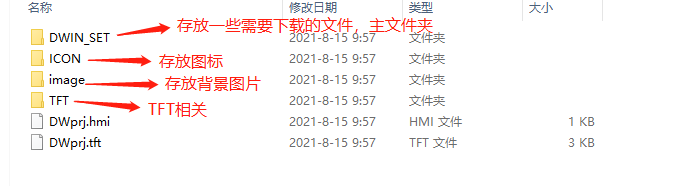

3. 新建好工程之后，会生成4个文件夹和2个文件，其中以.hmi为后缀的文件为系统的工程文件，下次打开该工程时，直接打开该文件即可。4个文件目录中，DWIN_SET为主目录，开发软件生成的配置文件、图标触控、字符触控等都是直接生成在这个文件夹中，ICON和image文件用于存放工程中需要用到的图标和背景，注意需要将他们生成icl文件然后拷贝到DWIN_SET文件夹中。

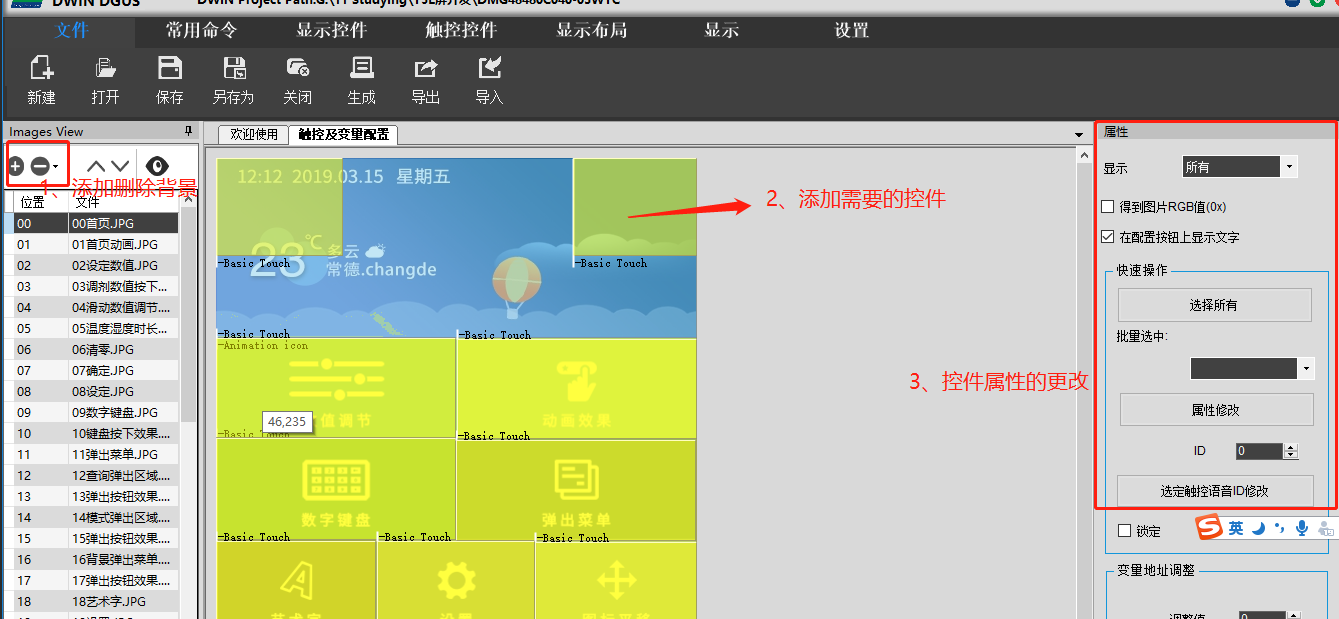

4. 加载提前设计好的背景，进行工程的开发，背景加载完毕后，添加需要的控件，最常用的有变量图标显示、数字显示、以及文本输入、触控按钮等，最后在右侧进行对选中的控件进行属性设置，主要设置的是控件的地址以及相应的作动效果。

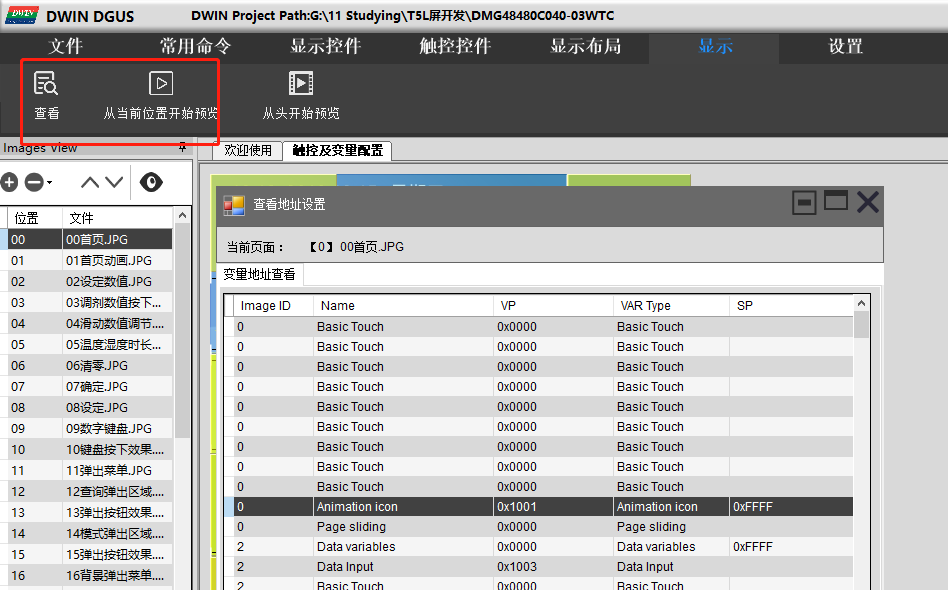

5. 对工程进行预览，查看工程的地址信息，防止控件与控件之间地址产生冲突，其实解决冲突最好的办法就是在开发之前，对需要用到的控件先规划好他们的地址，在开发过程中，写入他们的地址即可。

6. 生成相应的配置文件，在生成配置文件中，会生成13触控配置文件、14变量配置文件以及22通用配置文件。

文件下载

文件的下载首先需要准备SD卡，DWIN屏对SD卡的要求为：容量大小1-16G，格式为FAT32格式，需要注意的是一般我们右击进行格式化的SD卡并是不FAT32格式的，需要我们采用以下方法对SD卡进行格式化。

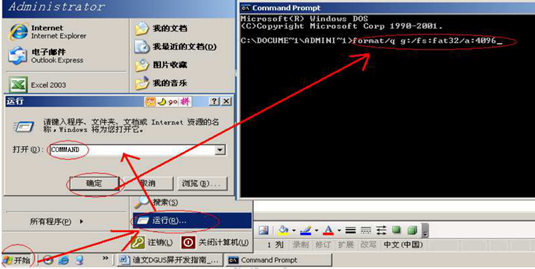

1. 开始=》运行=》输入command（win7系统则输入cmd）进入DOS系统
2. 键入指令：format/q g:/fs:fat32/a:4096（注：q后面是一个空格），输入完成之后点击回车按键。其中g是用户的电脑显示的SD卡的盘号，不同的用户对应的盘符是不固定的（比如h,i替换即可）

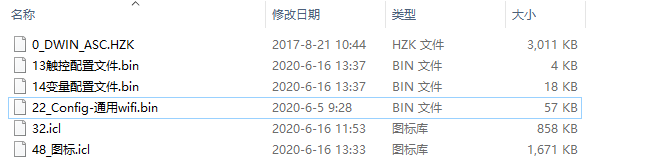

   SD卡准备完成之后，需要在SD卡中新建一个文件夹，注意文件夹必须以DWIN_SET命名。然后将需要下载到屏幕的文件拷贝到该文件夹下，其中包含以下文件：

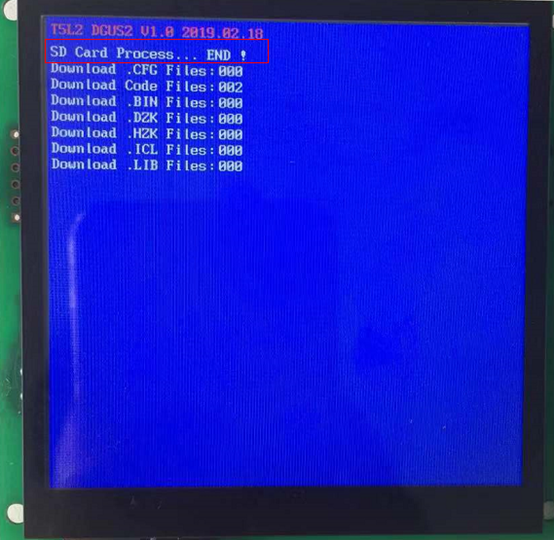

   如果需要更改CFG文件，最后也需要将生成的CFG文件拷贝到这个文件夹中。最后就是文件的烧录了，注意先把屏幕断电，然后再把SD卡插入，上电后，系统会检测有无SD卡，如果右，则会蓝屏显示下载进度，当显示到XXend时，代表下载完成，断电拔出SD卡，上电后即可看到刚刚下载的效果。需要注意的是SD的下载过程千万不能进行热插拔！！


总结

在该文章中，首先对DWIN屏这类做了介绍，他们相对于传统的LCD屏幕开发起来更加的方便，直接使用控件+变量地址即可。然后对于DWIN屏幕有的整个开发过程做了简单的介绍，整体开发流程不是特别的复杂，最后对于开发过程中特别是文件的下载做了详细的记录。
