DWIN 屏幕使用总结（1）

1 新建工程 选择合适的分辨率

 2 添加背景图   （添加和删除）背景图一般都是ui的做好的

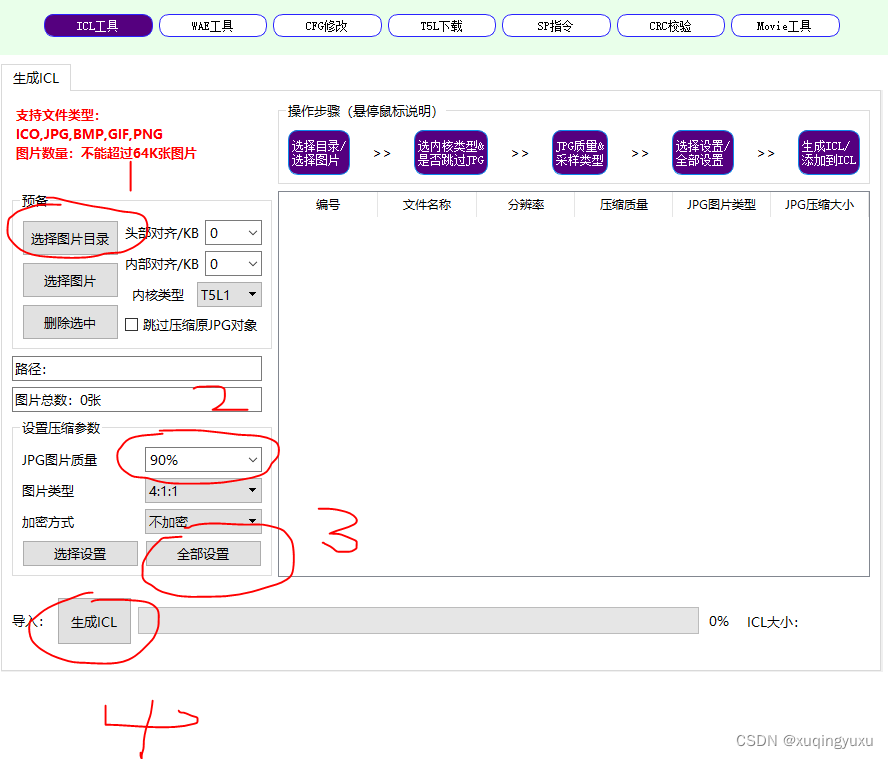

3 生成图标 icl文件  （作用是添加图标变量时对应的图标）

根据步骤生成icl文件

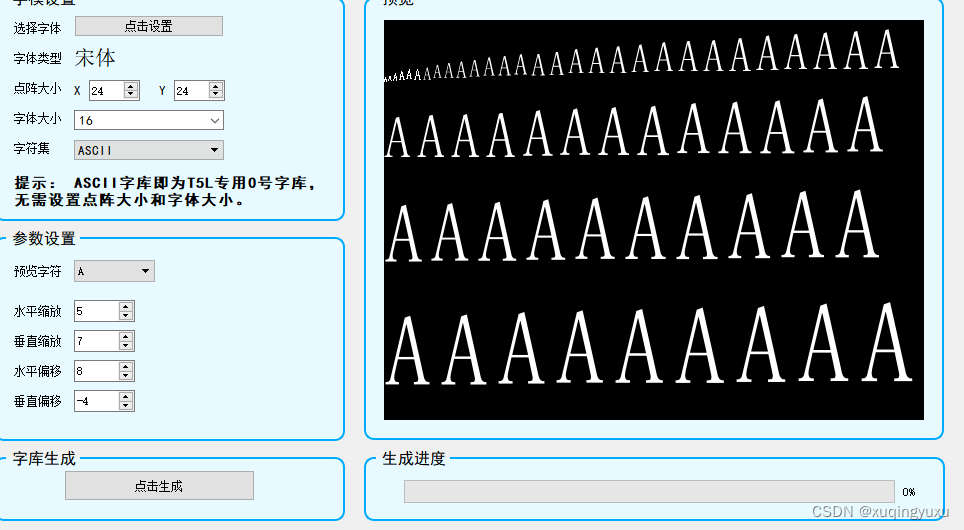

4.生成字库有0号字库生成工具   dgus字库生成  （unlcode，gb）

 生成bin文件或者dzk文件

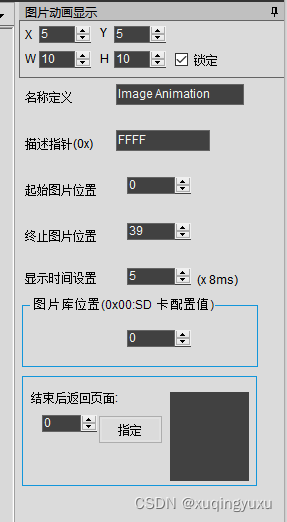

5图标动画显示         根据需求修改

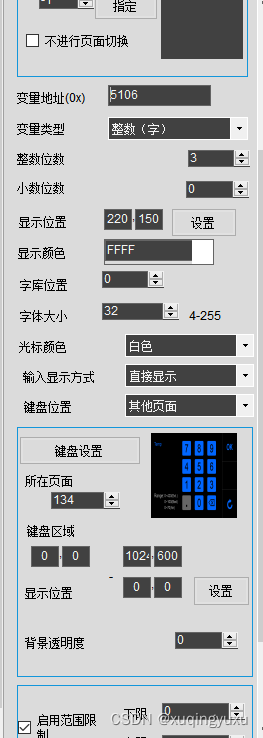

6 实现跳转到按键页面  非页面切换效果

 需要注意的     一定要数据自动上传（在最上面点对勾）（如果点上自动上传会出现没有按键效果或设置效果）  键盘位置 在其他页面    键盘区域一定要覆盖现在的分辨率  启动范围限制 可以限制变量录入的范围

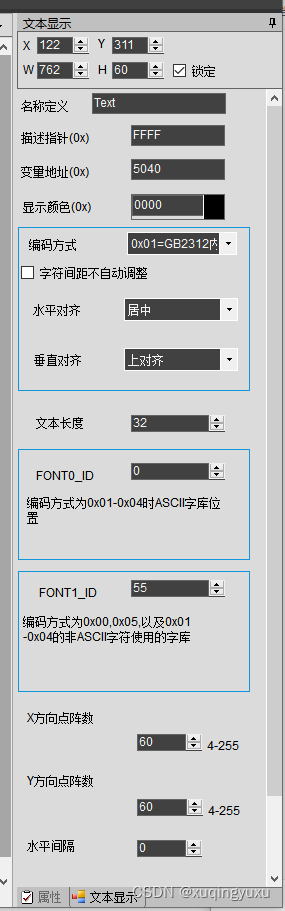

7.文本显示

 需要注意  编码id  字库的选择  一定要选对   要不然会出现显示乱码，点阵y必须小于等于h

要不然会不显示 编码方式也一定要选对和你所发送的要在格式上一致

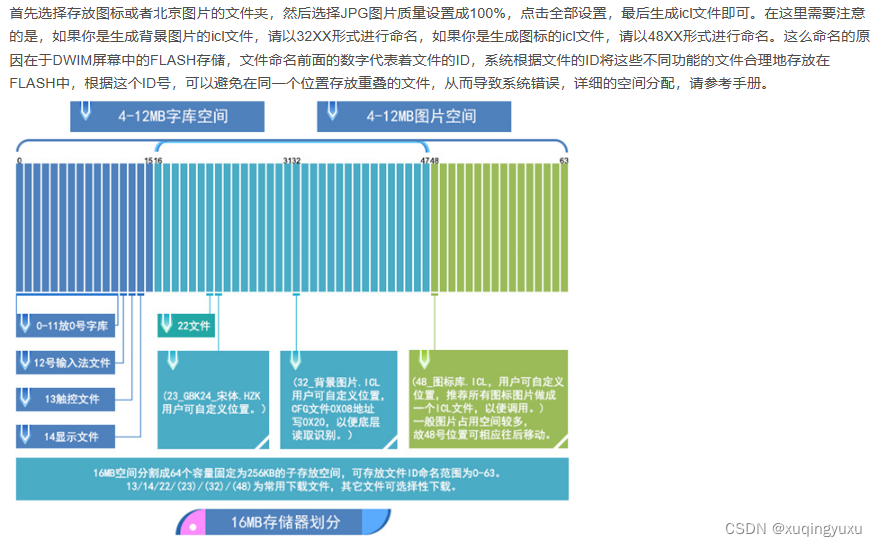

8 理解生成icl和字库前面为什么加数字   代表着分区  256kb一个区   外面可以扩展2个16mb的flash不需要修改配置   扩展第三个需要修改配置（一般文件不太大  用不到那么多） 根据生成好的文件大小去分配空间。

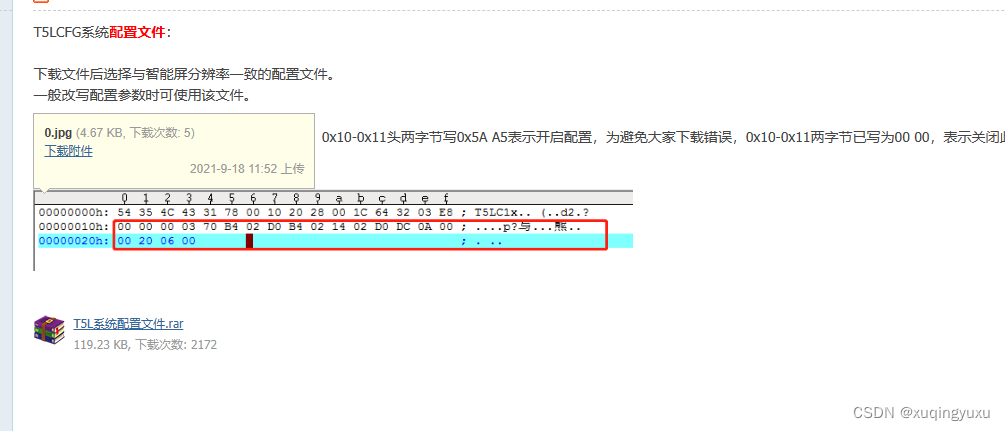

 9.cfg文件  根据你定义好的icl所在的分区位置更改   获取cfg文件可以从dwin论坛搜索配置文件

找到相应的屏的配置文件然后

进去打开cfg修改icl起始区域

10遇到的错误  显示不出来   可能是点阵y小于高度

乱码可能是字库选择不对

按下没效果可能是没有点数据自动上传

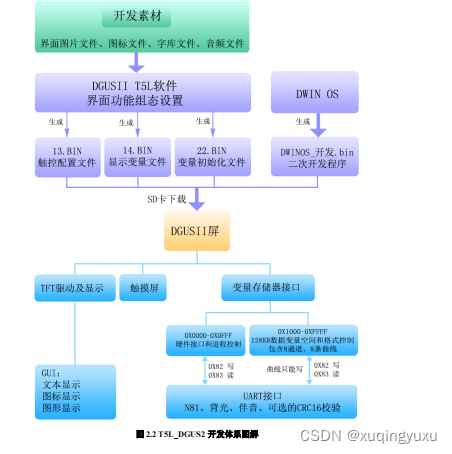

开发逻辑总结

1.变量规划    2.界面设计  3.界面配置  4.测试修改  5归档
