1）引言和概述：

2）准备工作和前提条件：

3）操作指南：

A）AT 指令判断模组有没有识别 SIM 卡

1）引言和概述：

模组成功识别 SIM 卡是模组连接网络及参与网络活动必要条件，本文档基于4G模组分享当模组无法正常识别 SIM 卡常见排查措施和解决方案。

2）准备工作和前提条件：

物品名称	物品图片	备注

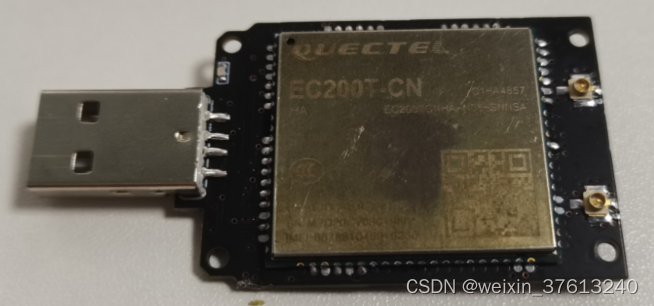

4G模块项目板		该板子无法识别SIM卡

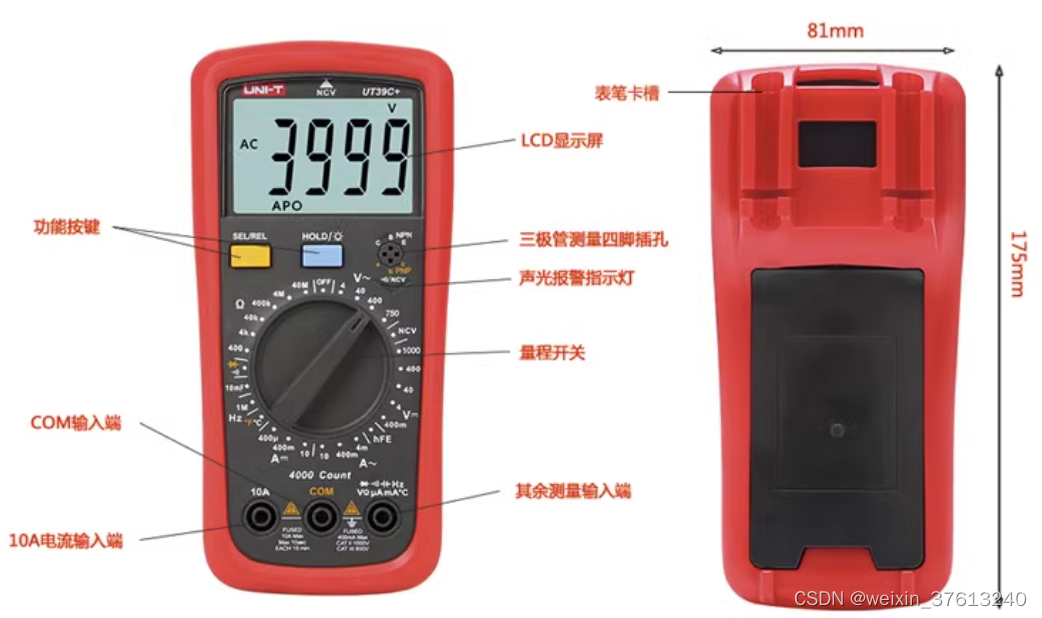

万用表		用于测试SIM引脚阻抗和短路

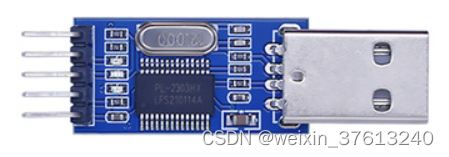

USB转TTL串口调试板		用于板子和PC发AT指令

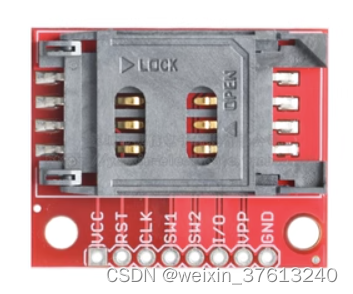

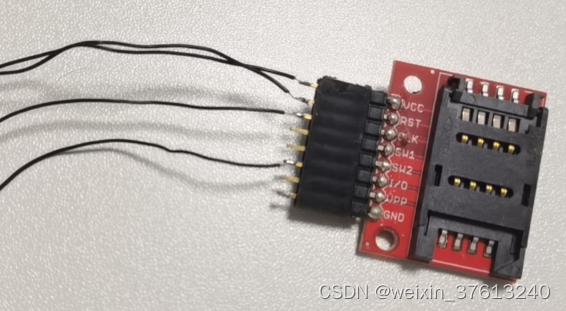

SIM卡转接板		方便飞线SIM卡座

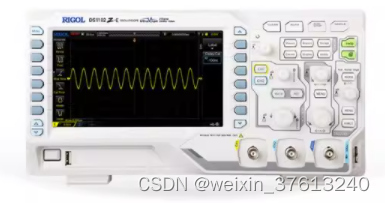

示波器		用于测试SIM引脚波形

3）操作指南：

A）AT 指令判断模组有没有识别 SIM 卡

查询指令：AT+CPIN? //（‘?’为英文字符）
返回指令：+CME ERROR: 10 // 识别 SIM 卡失败
返回指令：+CPIN: READY // 识别 SIM 卡成功

B）初步排查

在模块可以正常开机并且可以正常串口通信的前提下，建议尝试以下排查操作：

a) 检查 SIM 卡有没有插反，市面上 SIM 卡座种类繁多，部分 SIM 卡座没有防呆标识，正/反插都可以放置在卡座内。
b) 更换 SIM 卡，SIM 卡可能长期插拔使用过程中损坏。
c) 按压 SIM 卡座，防止 SIM 卡座弹片和 SIM 卡接触不良。
d) 检查 SIM 卡座封装设计，确保封装正确。
e) 发送 AT 指令：AT+QSIMDET=0,0 //关闭 SIM 卡热插拔功能，模块重新开机尝试能否识别卡。主要由于 SIM 卡座结构可能与开启的热插拔识别电平不一致导致无法识卡。

C）进一步排查

如果初步排查都验证完成，再一步确认下模块和 SIM 卡部分状态。

a)万用表排查阻抗

测试模块 SIM 卡接口相关引脚阻抗（SIM_VDD、SIM_DATA、SIM_CLK、SIM_RST）,以 EC200T 模组为例，引脚对地阻抗为 0.4~0.8V（不同模组的引脚阻抗不尽相同，SIM_DATA、 SIM_CLK&SIM_RST 阻抗值相近，SIM_VDD 阻抗值略大）。

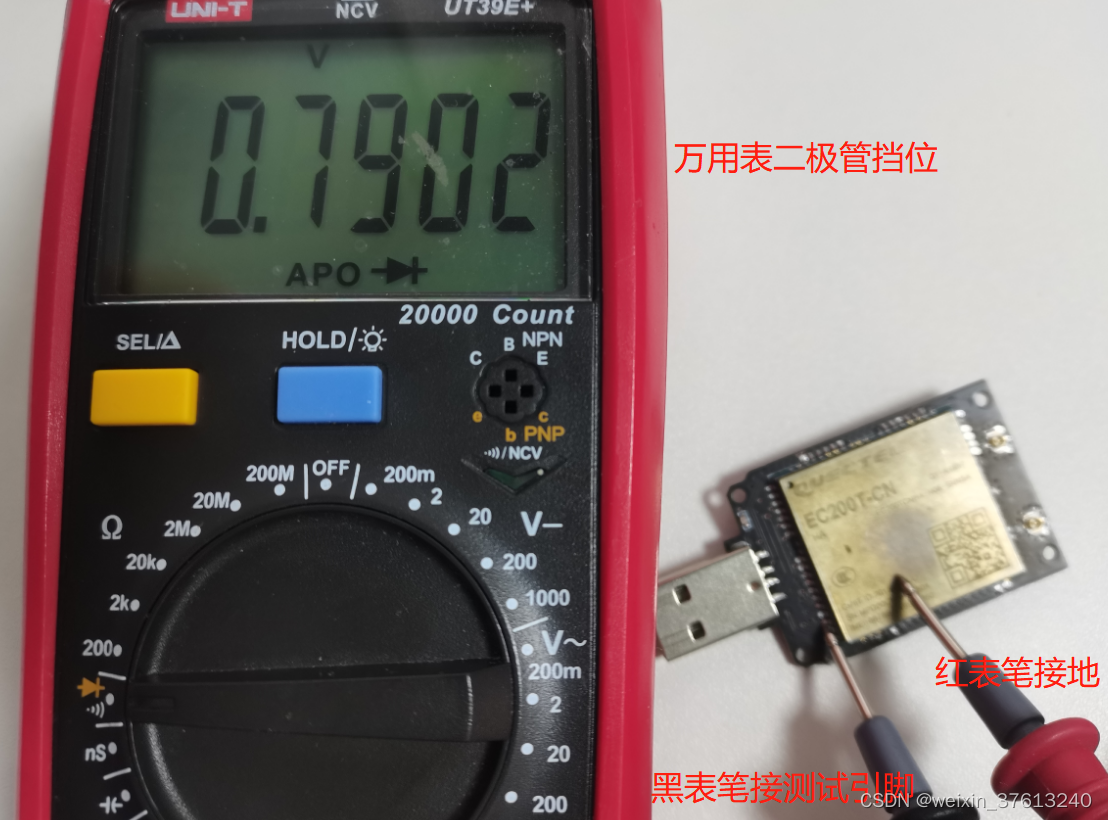

引脚阻抗测量方法如下：使用万用表二极管档位，红表笔接 GND，黑表笔接所需测的模块引脚。

如下图：

b)万用表排查外围短路

如果测试某个引脚对地阻抗接近为零，断开调试电阻，确认是模块引脚短路还是外围电路短路导致。

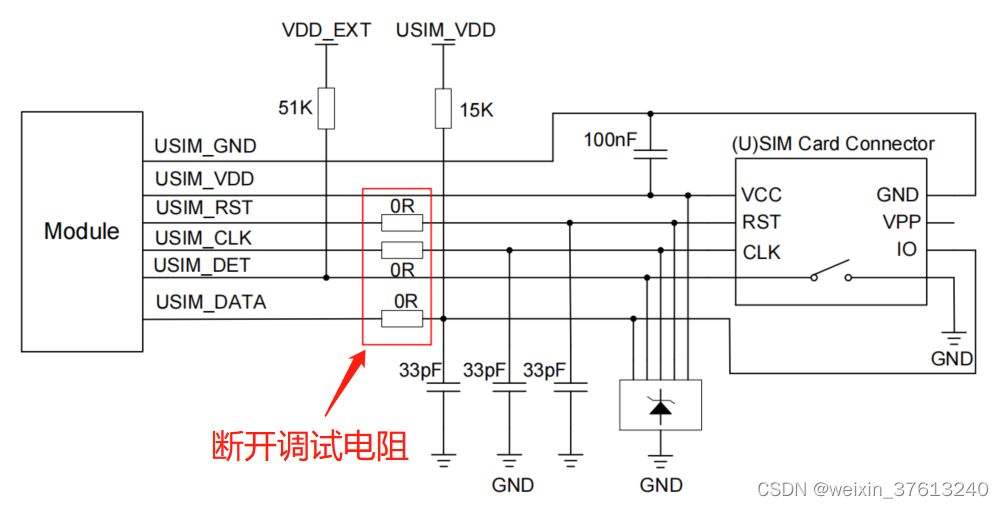

如下图是 SIM 参考设计电路图：

c)示波器排查

如果模块 SIM 卡接口相关引脚阻抗也都正常，我们需要进一步借用示波器测量模块每个引脚的波形，看模块是是否存在识卡的动作。EC200T模组SIM卡支持1.8V/3.0V，SIM 卡相关引先识别 1.8V 的 SIM 卡，如果找不到再去寻找 3.0V 的 SIM卡。下面看下EC200T的SIM_VDD、SIM_DATA、SIM_CLK、SIM_RST 识卡的波形：

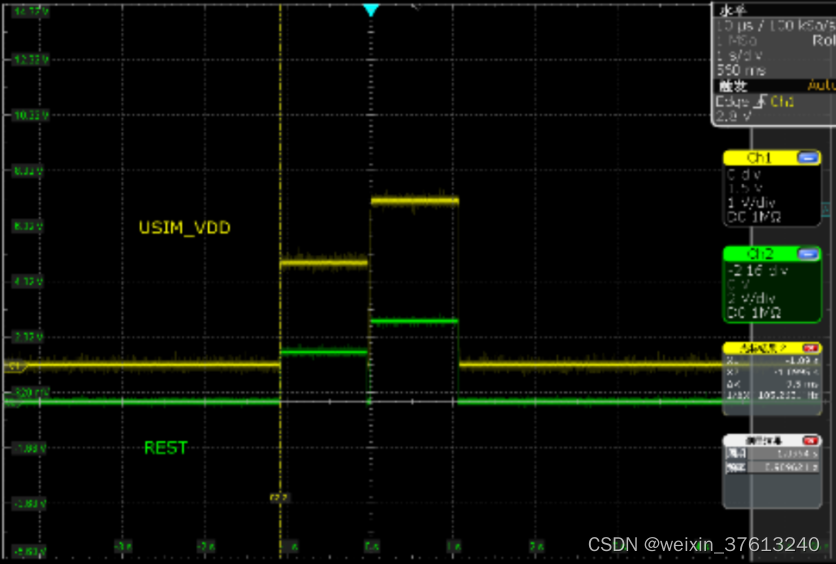

如下SIM_VDD&RESET 的识卡动作波形：

SIM_VDD 和 SIM_RESET 识卡动作波形我们可以看出来，模组 SIM_VDD 和 SIM_RESE 电平由 1.8V 切换至 3.0V,后变为低电平。其实模组想法是：我先去找你 1.8V 的 SIM 卡；我找不到我再找你 3.0V 的 SIM 的卡，我要是再找不到你就不能怪我了，我可就关闭电源了哦。而不是我们大多数人认为你的 SIM_VDD 为啥没电了，所以导致我不识卡了，凡是有这想法的同学们看到这个波形你就会知道你错怪模组了。我们再看下 SIM_CLK 和 SIM_DATA 的识卡波形。

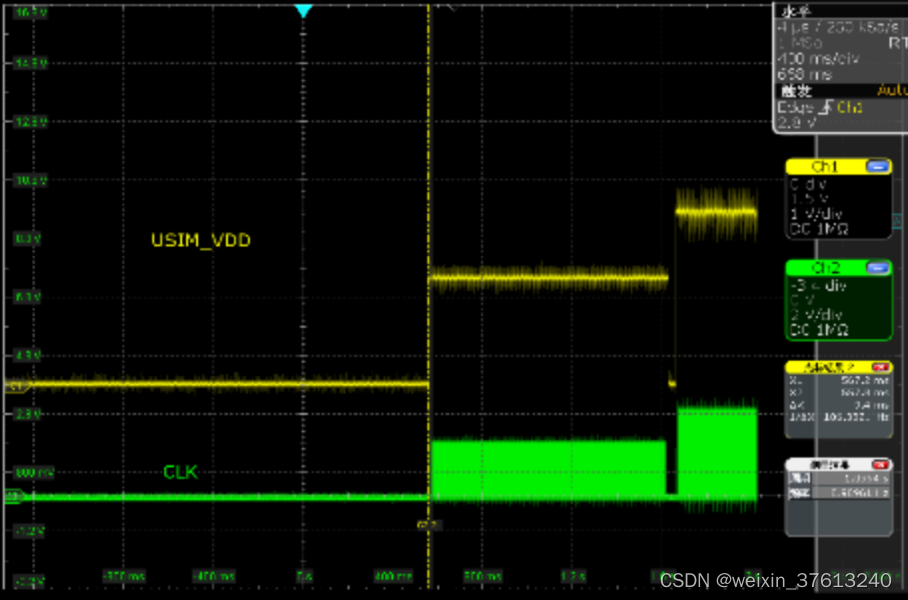

如下是 SIM_VDD 和 SIM_CLK 的识卡波形：

如下是 SIM_VDD 和 SIM_DATA 的识卡波形：

d)飞线SIM卡座测试

如果你测试模块 SIM_VDD、SIM_DATA、SIM_CLK、SIM_RST 都具有识卡动作，说明模组是正常的，建议此时断开调试电阻，飞一个 SIM 卡直接连接模块引脚，排查是否是 SIM 卡座导致不识卡。SIM 卡座是通过弹片接触 SIM 卡，弹片容易氧化，或与 SIM 卡接触不良导致不识卡。
