UNet 汽车图像分割动画解说
🎬 开场

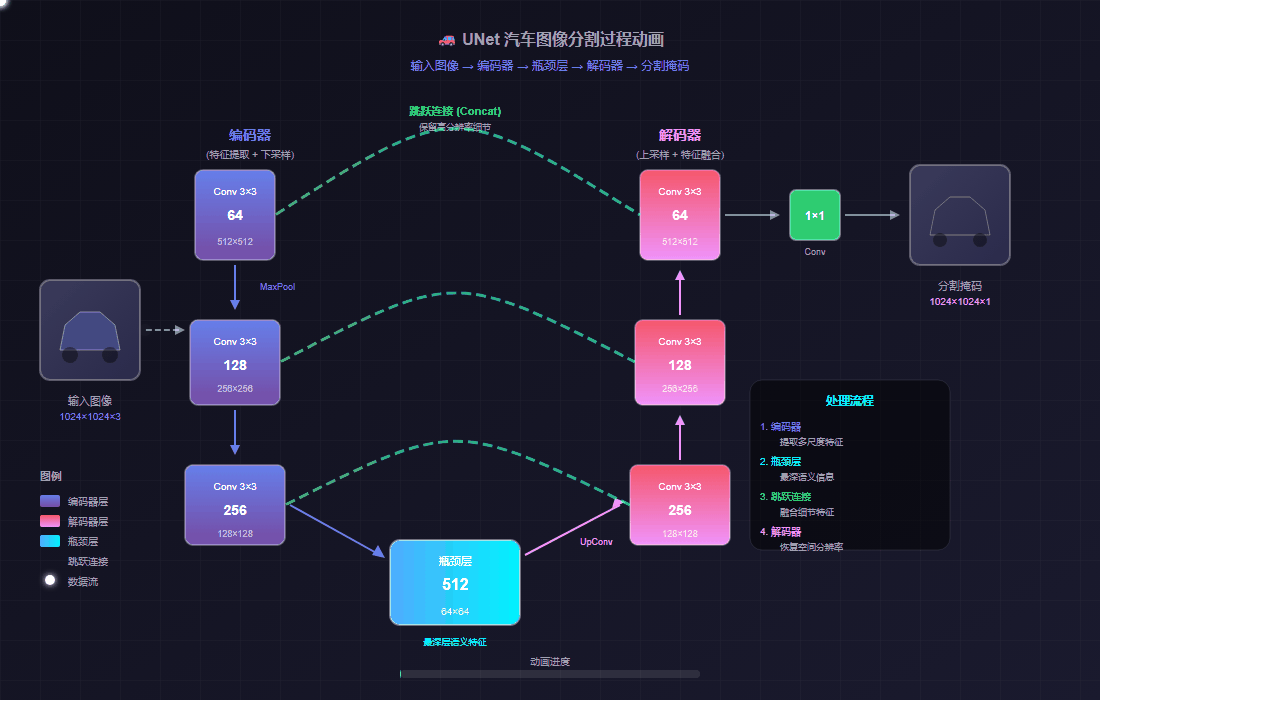

画面：深色背景，UNet网络架构完整展示
解说：
欢迎观看 UNet 图像分割动画演示。今天我们将通过一个汽车图像分割的案例，直观展示 UNet 是如何将汽车从背景中精确分离出来的。
📷 第一阶段：图像输入
画面：左侧输入图像框发光，显示汽车轮廓
解说：
首先，我们将一张 1024×1024 像素的汽车照片输入网络。这张RGB图像包含3个颜色通道。白色的数据粒子开始从输入图像出发，进入 UNet 的编码器路径。
🔽 第二阶段：编码器处理
Layer 1
画面：编码器第一层发光
解说：
数据首先进入编码器的第一层。这里有64个 3×3 卷积核，它们的任务是提取图像的低级特征——比如边缘、纹理和颜色变化。经过两次卷积和ReLU激活后，图像被转换成 512×512×64 的特征图。
池化 + Layer 2
画面：下采样箭头，第二层发光
解说：
接着，2×2 的最大池化操作将空间尺寸减半。注意观察，每次池化后，特征图变小了，但通道数增加了——现在是 256×256×128。这个过程让网络的感受野逐渐扩大，能够"看到"更大范围的图像上下文。
Layer 3
画面：第三层发光，数据粒子继续向下流动
解说：
编码器继续下采样。在第三层，我们有256个卷积核，特征图缩小到 128×128。到这一步，网络已经能够理解汽车的大致形状和结构——比如车身轮廓、车窗位置。
🔄 第三阶段：瓶颈层
画面：青色瓶颈层框强烈发光
解说：
现在数据到达了网络的最深处——瓶颈层。这里有512个通道，空间尺寸仅为 64×64。虽然分辨率最低，但这一层包含了最丰富的语义信息。网络在这里"理解"了：这是一辆汽车，而不仅仅是一些像素点。
↔️ 第四阶段：跳跃连接激活
画面：绿色虚线上的粒子开始沿曲线流动
解说：
请注意那些绿色的跳跃连接！这是 UNet 最核心的创新。当解码器开始上采样时，它不仅使用瓶颈层的信息，还通过跳跃连接接收来自编码器的高分辨率特征。
您看到绿色粒子正在沿着弧线从左边的编码器传递到右边的解码器。这些信息包含了精确的边界和细节——正是恢复汽车轮廓所需要的。
🔼 第五阶段：解码器重建
Layer 3
画面：解码器第三层发光
解说：
解码器开始工作了！通过转置卷积（也叫上采样），特征图的空间尺寸逐步恢复。第一个解码器层将 64×64 上采样到 128×128，同时与跳跃连接传来的特征拼接在一起。
Layer 2
画面：第二层发光，跳跃连接粒子流动
解说：
继续上采样！尺寸恢复到 256×256。注意每一层解码器都在做两件事：恢复分辨率和融合跳跃连接的细节。这就像是先画一个大概的轮廓，然后不断补充细节。
Layer 1
画面：最后一个解码器层发光
解说：
最后一层解码器！特征图恢复到 512×512，接近原始输入尺寸。此时网络已经知道每个像素大概属于汽车还是背景，但还需要最后一步来生成精确的分割结果。
🎯 第六阶段：最终卷积
画面：绿色 1×1 卷积框发光
解说：
一个简单但关键的 1×1 卷积层！它的作用是将64个通道压缩成1个通道——对于二分类任务（汽车 vs 背景），我们只需要一个输出通道。每个像素的值表示"这个像素是汽车的概率"。
🎉 第七阶段：输出掩码
画面：输出框发光，粉色汽车掩码逐渐显现，绿色对勾出现
解说：
分割完成！ 请看输出图像中，粉色区域正在逐渐显现——这就是网络预测的汽车分割掩码。原本复杂的RGB图像，现在被精确地分成了两部分：汽车（粉色）和背景（黑色）。
通过阈值处理，我们可以得到一个二值掩码，精确标记出汽车占据的每一个像素。这个掩码可以用于抠图、背景替换、颜色修改等众多应用场景。
📊 动画循环
画面：进度条走完，动画准备循环
解说：
整个过程只需要几秒钟，但实际上网络进行了数十亿次的乘加运算。这就是深度学习的魅力——复杂的数学运算被封装成简洁的网络结构，让机器能够像人一样"看懂"图像。
🔑 关键要点回顾
| 阶段 | 作用 | 关键操作 |
|---|---|---|
| 编码器 | 提取特征，理解"是什么" | 卷积 + 池化 |
| 瓶颈层 | 最深语义信息 | 最大通道数 |
| 跳跃连接 | 保留细节，知道"在哪里" | 特征拼接 |
| 解码器 | 恢复分辨率，精确定位 | 转置卷积 + 融合 |
| 1×1卷积 | 生成最终预测 | 通道压缩 |
💡 延伸思考
“UNet 的成功秘诀是什么？”
跳跃连接是答案。传统的编码器-解码器结构在池化时会丢失空间细节，导致分割边界模糊。UNet 通过跳跃连接，让解码器可以直接"看到"编码器保留的高分辨率信息，从而实现精确到像素的分割。
这种设计在医学图像分割、卫星图像分析、自动驾驶等领域都取得了巨大成功！
