本篇深度探索UWB（超宽带）技术的学习与实践路线，从基础原理到高级应用全面覆盖。通过系统梳理学习步骤，结合实践案例，快速掌握UWB技术精髓，为无线通信、定位追踪等领域的应用打下坚实基础。

一、基础知识学习

在基础知识学习阶段，了解UWB技术的基本概念、学习无线通信技术基础以及掌握电磁波传播特性是至关重要的。

1.1. 了解UWB技术的基本概念

1. 定义：UWB（Ultra Wide Band）即超宽带技术，是一种无线载波通信技术，它不采用正弦载波，而是利用纳秒级的非正弦波窄脉冲传输数据，因此所占的频谱范围很宽。

2. 特点：

高速数据传输：UWB技术能够提供高达几百兆比特每秒（Mbps）甚至几吉比特每秒（Gbps）的数据传输速率。
低功耗：由于UWB信号采用短脉冲传输，且占空比极低，因此设备在传输数据时的功耗相对较低。
高精度定位：UWB技术具有厘米级的定位精度，特别适用于室内等密集多径场所的定位应用。
抗干扰能力强：UWB信号具有较宽的频谱，能够很好地抵抗多径干扰和其他无线信号的干扰。
电磁兼容性好：UWB信号的功率谱密度较低，能够隐蔽在其他信号中，不会对其他无线通信系统造成干扰。

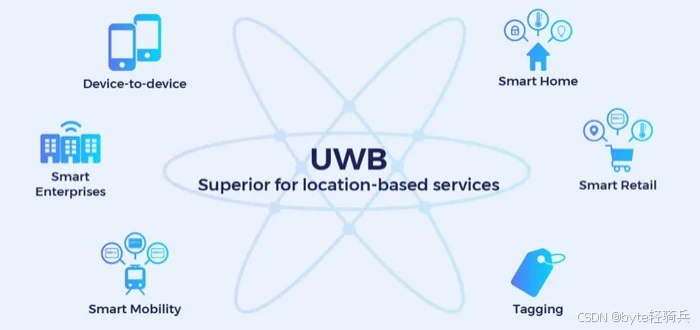

3. 应用场景：UWB技术广泛应用于军用雷达、定位和低截获率/低侦测率的通信系统中。在民用领域，UWB技术也逐渐应用于智能家居、无线个人区域网络（WPAN）、物流仓储、人员定位等领域。

1.2. 学习无线通信技术基础

在学习UWB技术之前，了解无线通信的基本原理是必要的。无线通信的基本原理包括信号的调制与解调、信号的传输与接收、信道的编码与解码等。此外，还需要了解无线通信系统的基本构成，如发射机、接收机、信道等部分的功能和作用。这些基础知识有助于理解UWB技术的工作原理和性能特点。

1.3. 掌握电磁波传播特性

电磁波是UWB技术传输信息的载体，因此了解电磁波的传播特性对于理解UWB技术的测距和定位原理至关重要。电磁波的传播特性包括反射、折射、衰减等。

反射：电磁波在传播过程中遇到障碍物时，会发生反射现象。反射波的传播路径与入射波不同，会对接收端的信号产生干扰。
折射：电磁波从一种介质进入另一种介质时，会发生折射现象。折射会导致电磁波的传播方向发生改变，从而影响接收端的信号质量。
衰减：电磁波在传播过程中，由于传播路径上的损耗和散射等因素，会导致信号强度的衰减。衰减会影响接收端的信号接收质量，进而影响UWB技术的测距和定位精度。

为了深入理解这些概念，建议查阅相关书籍、论文或在线资源，如通信原理、电磁波传播理论等教材或专业文献。这些资源可以提供详细的理论知识和实验数据，有助于更好地掌握UWB技术的基础知识。

1.4. 技术特点

系统结构实现简单：UWB技术具有简单的系统结构，易于实现和部署。
高速数据传输能力：UWB技术具有高达几百Mb/s的数据传输速率，适用于高速数据传输应用。
低功耗：UWB系统使用间歇的脉冲来发送数据，信号无需载波，脉冲持续时间短，占空因数低，因此功耗很低。
安全性高：UWB信号具有频率、抗干扰、抗多径等优势，且其频谱较宽，能量密度较低，很难被其他设备所获取，因此具有较高的安全性。
多径分辨能力强：UWB技术具有很高的工作频率和极低的占空比，其窄脉冲的多径信号在时间上不易重叠，容易分离出多径分量，因此能充分利用发射信号的能量。

1.5. 技术指标

频率范围：UWB技术的频率范围通常在3.1GHz~10.6GHz之间。
系统功耗：UWB系统的功耗较低，一般在1mW~4mW之间。
脉冲宽度：UWB信号的脉冲宽度通常在0.2ns~1.5ns之间。
重复周期：UWB信号的重复周期在25ns~1ms之间。
发射功率：UWB信号的发射功率较低，一般小于-41.3 dBm/MHz。

通过了解UWB技术的基本概念、学习无线通信技术基础以及掌握电磁波传播特性，可以为后续深入学习UWB技术的测距与定位原理、实践应用等内容打下坚实的基础。

二、测距与定位原理

UWB测距与定位原理是UWB技术的核心内容。

2.1. UWB测距原理

UWB测距主要利用信号在两个异步收发机（也称为基站或标签）之间的飞行时间来测量节点间的距离。以下是几种常见的测距方法：

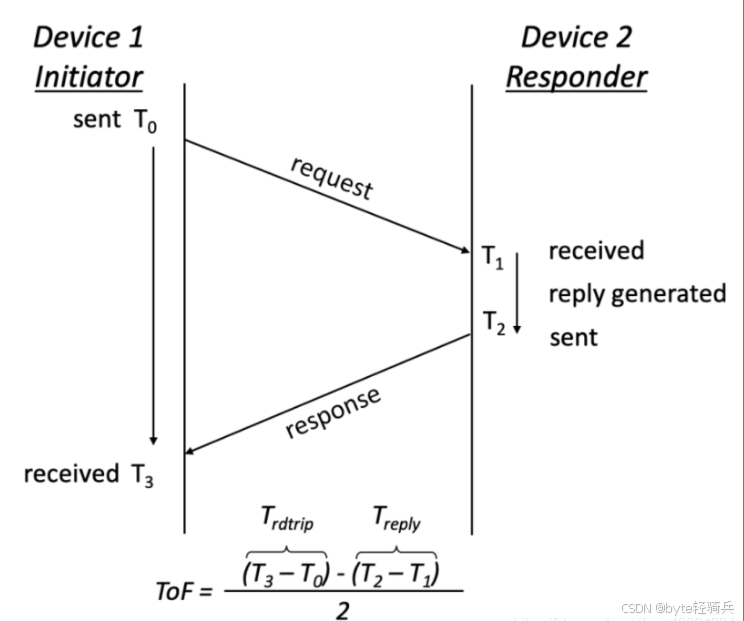

1. 双向飞行时间法（TW-TOF）：

原理：通过两个模块之间的双向通信来测量信号的飞行时间。每个模块在发送和接收信号时都会记录时间戳，通过计算时间差来得到信号的飞行时间。
优点：能够减小因设备时钟不同步而引入的误差。
应用：适用于需要高精度测距的场景。

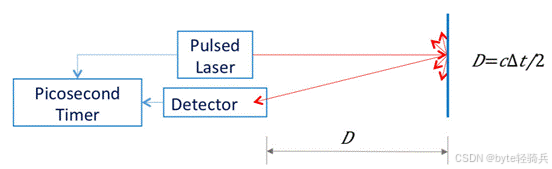

2. TOF测距方法：

原理：通过测量信号从发射到接收所需的时间来计算距离。这种方法简单直接，适用于大多数室内定位场景。
计算公式：距离 = 飞行时间 × 光速。
误差分析：主要包括时钟偏移、响应时间等因素引入的误差。

2.2. UWB定位原理

UWB定位通常通过多个基站和标签之间的通信来实现。以下是几种常见的定位算法：

1. TOA（Time of Arrival）定位：

原理：通过测量移动终端与三个或更多基站之间信号的传播时间来定位。每个基站都会记录信号到达的时间，并根据这些时间信息计算出移动终端的位置。
优点：原理简单，易于实现。
缺点：对传播中产生的误差比较敏感，如反射、多径传播、非视距传播和噪声等干扰，会造成定位误差。同时，要求移动终端和基站之间在时间上要准确同步，这在实际应用中很难实现。

2. TDOA（Time Difference of Arrival）定位：

原理：通过测量出两个不同基站与移动终端的传输时延差来进行定位。移动终端的位置必定在以两个基站为焦点，与两个焦点的距离差恒为某一定值的双曲线上。通过多组双曲线交于一点，就可以确定移动终端的位置。
优点：不需要进行基站和移动终端之间的同步，只需要基站之间进行同步，因此在实际应用中更容易实现。
应用：广泛应用于室内定位系统中。

3. AOA（Angle of Arrival）定位：

原理：基于相位差的方式计算出到达角度来进行定位。通过测量信号到达不同基站时的相位差，可以计算出信号的到达角度，从而确定移动终端的位置。
优点：所需要的基站比较少，最少只要两个基站就可以进行定位。
缺点：定位精度受距离和角度分辨率的影响，离基站越远，定位精度越差。

2.3. 定位系统的构成

UWB定位系统通常由以下组件构成：

基站：负责发送和接收UWB信号，并记录信号到达的时间或相位信息。基站通常固定在已知位置上。
标签：也称为移动终端或待测节点，负责发送UWB信号给基站，并接收基站的回复信号。标签的位置是待测的。
定位引擎：负责处理基站和标签之间的通信数据，根据定位算法计算出标签的位置信息。定位引擎通常位于服务器或嵌入式系统中。

在构建UWB定位系统时，需要根据具体应用场景和需求来配置基站和标签的数量、位置以及参数设置等。同时，还需要考虑定位精度、实时性、功耗等性能指标的要求。

UWB测距与定位原理是UWB技术的核心内容。通过了解这些原理，可以更好地理解UWB技术的工作原理和应用场景，并为后续的实践应用提供理论基础。

三、应用场景

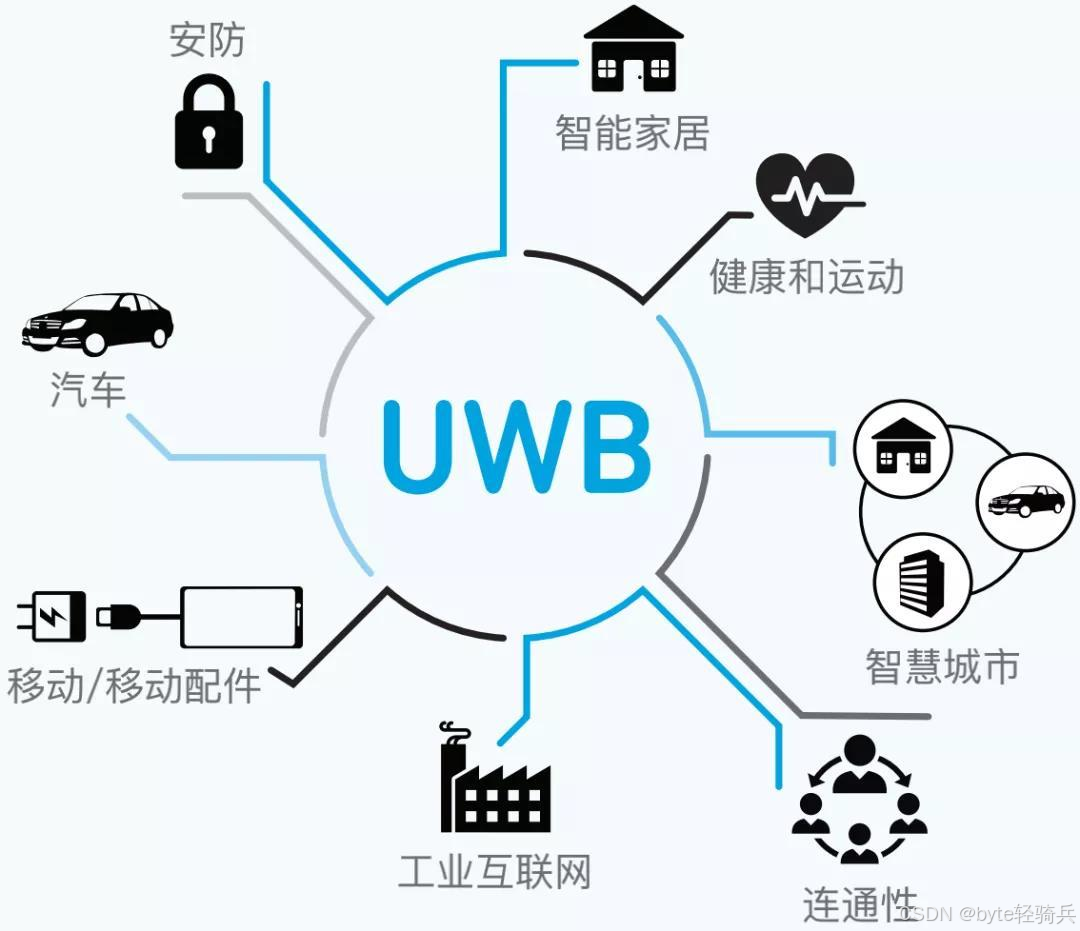

UWB技术因其高精度、低功耗、强抗干扰能力和安全性高等特点，在多个领域展现出了广泛的应用前景。以下是UWB技术主要应用场景。

3.1. 消费电子领域

1. 智能手机

UWB技术可实现手机与其他设备的精准定位和交互，如手机与智能家居设备的联动控制。
以手机作为数字钥匙，实现汽车等设备的安全解锁，提升用户体验。

2. 智能家居

利用UWB技术，智能家居设备可实现更精准的距离测量和定位，提升家庭自动化控制的精度和效率。
UWB技术还可用于智能家居安防系统，实现入侵检测和报警功能。

3.2. 智能汽车领域

1. 数字钥匙

UWB技术可作为汽车数字钥匙的通信基础，实现手机与汽车的无线连接和解锁。
这种技术提升了汽车使用的便捷性和安全性，减少了传统物理钥匙的携带和遗失风险。

2. 自主代客泊车

UWB技术可用于自主代客泊车系统，实现车辆与停车场的精准通信和定位。
这有助于车辆自主寻找停车位、规划停车路径和完成停车操作，提升停车效率和用户体验。

3.3. 工业应用领域

1. 工厂车间

UWB技术可用于工厂车间的人员、设备和物资实时跟踪和定位。
这有助于优化生产流程、提高生产效率，并确保工厂车间的安全性和秩序。

2. 仓储物流

在仓储物流领域，UWB技术可实现仓库内人员、叉车、货物的精准定位和跟踪。
这有助于优化拣货路径、减少人员行走距离，提高作业效率和准确性。
同时，UWB技术还可用于库存管理和盘点，实现库存的实时监控和精准管理。

3.4. 其他领域

1. 商场与零售

UWB技术可用于商场的顾客跟踪和数据分析，帮助商场优化商品布局和陈列，提升销售额。

2. 司法与安防

在监狱、看守所等场所，UWB技术可用于实时监控犯人的位置，防止逃脱或进行非法活动。
与报警系统联动，UWB技术可实现异常情况的及时报警和处理。

3. 体育与健身

在体育馆或健身房，UWB技术可用于追踪运动员或健身者的运动轨迹，帮助分析运动表现并制定更科学的训练计划。

4. 会展与博物馆

在大型会展或博物馆中，UWB技术可帮助参观者快速找到感兴趣的展览品或区域，提高参观体验。
同时，UWB技术还可用于管理导览人员和志愿者，确保他们的工作顺利进行。

5. 医疗护理

在医院中，UWB技术可用于实时追踪医护人员和病人的位置，便于快速响应紧急情况。
UWB技术还可用于管理医疗设备和药物，确保它们被正确放置和使用。

UWB技术因其独特的技术优势在多个领域展现出了广泛的应用前景。随着技术的不断进步和成本的降低，UWB技术有望在更多领域得到推广和应用。

四、实践与应用

在实践与应用UWB技术时，以下步骤和方法可以帮助我们更好地理解和运用这项技术。

4.1. 搭建UWB定位系统

1. 准备所需组件：

UWB基站：用于发送和接收UWB信号，并记录信号到达的时间或相位信息。基站通常固定在已知位置上。
UWB定位标签：也称为移动终端或待测节点，用于发送UWB信号给基站，并接收基站的回复信号。标签的位置是待测的。
定位引擎服务器：负责处理基站和标签之间的通信数据，根据定位算法计算出标签的位置信息。
其他辅助设备：如网线、POE交换机、路由器、电脑等，用于连接和配置基站及定位引擎服务器。

2. 配置基站和标签：

将基站安装在房间的四个角或根据需要的位置，确保基站之间的通信不受干扰。
使用网线将基站连接至POE交换机的LAN端口，再将路由器LAN口和交换机LAN口用网线连接，用户电脑也通过网线连接至交换机的LAN口。
根据实际需求配置标签的参数，如发送信号的频率、功率等。

3. 设置定位引擎服务器：

安装并配置定位引擎服务器的相关软件，确保服务器能够正常接收和处理基站和标签之间的通信数据。
设置定位算法和参数，以优化定位精度和实时性。

4.2. 进行测距与定位实验

1. 验证测距精度：

在已知距离的两个点之间放置基站和标签，进行多次测距实验，记录测距结果。
分析测距误差的来源，如信号传播延迟、设备时钟偏移等，并尝试通过优化算法和参数来减小误差。

2. 验证定位精度：

在多个已知位置放置标签，并使用定位引擎服务器进行定位实验。
记录定位结果，并与实际位置进行比较，分析定位误差的原因。
通过调整基站布局、优化定位算法和参数等方式来提高定位精度。

4.3. 应用UWB技术解决实际问题

1. 人员定位：

在工厂、医院、养老院等场所，为人员佩戴UWB定位标签，实现实时跟踪和定位。
通过定位引擎服务器获取人员的位置信息，用于安全管理、紧急救援等场景。

2. 物资追踪：

在仓库、物流中心等场所，为物资贴上UWB定位标签，实现物资的实时追踪和定位。
通过定位引擎服务器获取物资的位置信息，用于库存管理、物流调度等场景。

3. 电子围栏：

在需要限制人员或物资活动的区域设置电子围栏，通过UWB技术实现区域监控和报警功能。
当人员或物资进入或离开电子围栏区域时，系统能够自动触发报警，并通知相关人员进行处理。

4.4. 注意事项与优化建议

1. 注意基站布局：

基站布局应合理，避免盲区或信号干扰区域。
根据实际需求调整基站数量和位置，以优化定位精度和覆盖范围。

2. 优化定位算法：

根据实际应用场景选择合适的定位算法，如TOA、TDOA等。
通过调整算法参数和优化算法结构来提高定位精度和实时性。

3. 注意设备兼容性：

确保基站、标签和定位引擎服务器之间的兼容性，避免出现通信故障或数据丢失等问题。

4. 定期维护与系统更新：

定期对UWB定位系统进行维护和检查，确保设备正常运行和通信畅通。
根据技术发展情况及时更新系统软件和硬件，以提高系统性能和安全性。

通过以上步骤和方法，可以更好地实践与应用UWB技术，并解决实际问题。同时，不断积累经验并优化系统配置和算法参数，将有助于提高UWB定位系统的性能和应用效果。

五、高级话题与拓展

5.1. UWB技术的最新进展

UWB（超宽带）技术近年来取得了显著的进展，特别是在消费产品、工业实时定位系统（RTLS）和汽车领域中的应用。

1. 消费产品：

UWB技术在智能手机中的应用最为显著，苹果、三星和小米等主要智能手机厂商已在其最新型号中采用UWB技术，主要用于支持设备的“空间感知”功能。
FiRa联盟（精细测距）致力于通过为人和设备提供精确的位置感知来改变我们与环境交互的方式。FiRa 2.0版的推出支持了许多新应用程序，特别是在智能锁市场，UWB的准确性和安全性得到了广泛应用。

2. 工业RTLS：

UWB技术已成为实时定位系统的一项明显技术，即使在最具挑战性的环境中，RTLS系统也可以提供精度为10厘米内的实时定位。
主要应用于采矿业、制造、分销，也用于医疗保健、农业、零售甚至体育领域。
Omlox标准专门针对工业RTLS应用程序，以在RTLS系统供应商以及RTLS（软件）应用程序之间提供互操作性。

3. 汽车领域：

宝马、梅赛德斯、大众、通用汽车等主要汽车制造商已经推出了配备UWB的车辆，或正在积极研究。
“智能进入”（数字钥匙）功能是该技术的主要驱动力，可以根据车钥匙的位置智能锁定和解锁车辆。
儿童存在检测（CPD）法规可能会成为UWB技术的更大推动力，需要依赖UWB雷达功能。

5.2. UWB技术的优化算法

针对特定的应用场景和需求，优化UWB技术的测距和定位算法是提高系统性能和精度的关键。

1. 信号传输和接收系统：

选择合适的天线和硬件模块，以确保信号传输和接收的可靠性和稳定性。

2. 距离测量算法：

选择适合具体场景的距离测量算法，如TOA（Time of Arrival）、TDOA（Time Difference of Arrival）和RSSI（Received Signal Strength Indication）等，在保证精度的同时降低计算时间。

3. 定位算法：

基于测量距离的定位算法，如通过优化多路径抑制算法（如Rake接收机）来降低多径效应对系统性能的影响。
同步和时钟控制技术（例如GPS或NTP）可减少时钟漂移对定位误差的影响。

4. 数据滤波和系统校准：

采用合适的数据滤波方法，如Kalman滤波器等，能够有效抑制噪声和提高系统精度。
定期完成系统校准，例如对生产环境和信道进行测试和测量，以消除系统误差并提高定位精度。

5.3. UWB技术与其他技术的融合

将UWB技术与其他技术（如物联网、大数据、人工智能等）相结合，可以探索新的应用场景和解决方案。

1. 物联网：

UWB技术在智能家居、智能安防等领域发挥重要作用，通过高精度定位实现智能家电、照明系统、安防设备的精准定位与联动控制。
在可穿戴设备中集成UWB，可实现精准室内导航、物品查找、社交距离提醒等功能。

2. 大数据：

UWB技术收集的大量定位数据可以与大数据平台结合，进行深度分析和挖掘，为用户提供更智能化的服务。

3. 人工智能：

通过AI算法优化定位精度，适应复杂环境变化。
结合UWB高精度定位功能，为虚拟现实与增强现实应用提供空间感知能力，实现无缝的虚实交互体验。

4. 声音定位与智能识别：

利用脉冲无线电超宽带（IR-UWB）雷达来增强在具有挑战性环境中恢复声音的过程，实现前所未有的声音定位与智能识别。

UWB技术在不断发展和优化中，通过与其他技术的融合，正在开启智能生活的新时代。随着技术的不断成熟和成本的降低，UWB有望成为消费级物联网产品的标准配置，并在更多领域展现出其强大的潜力。
