零基础DIY/嵌入式教程-CH340C使用教程-引脚说明

 视频教程链接：零基础DIY教程-基本原理图搭建讲解-CH340C转接芯片的使用--接线教程（2）_哔哩哔哩_bilibili

上节课学习完typec接口，这节课就来聊聊CH340系列芯片，
我们几乎都能在diy产品的原理图都能看的到它的身影，那它到底有什么作用呢

我们都知道在电脑编程好的程序要导入单片机，需要经过接口传输到单片机中，

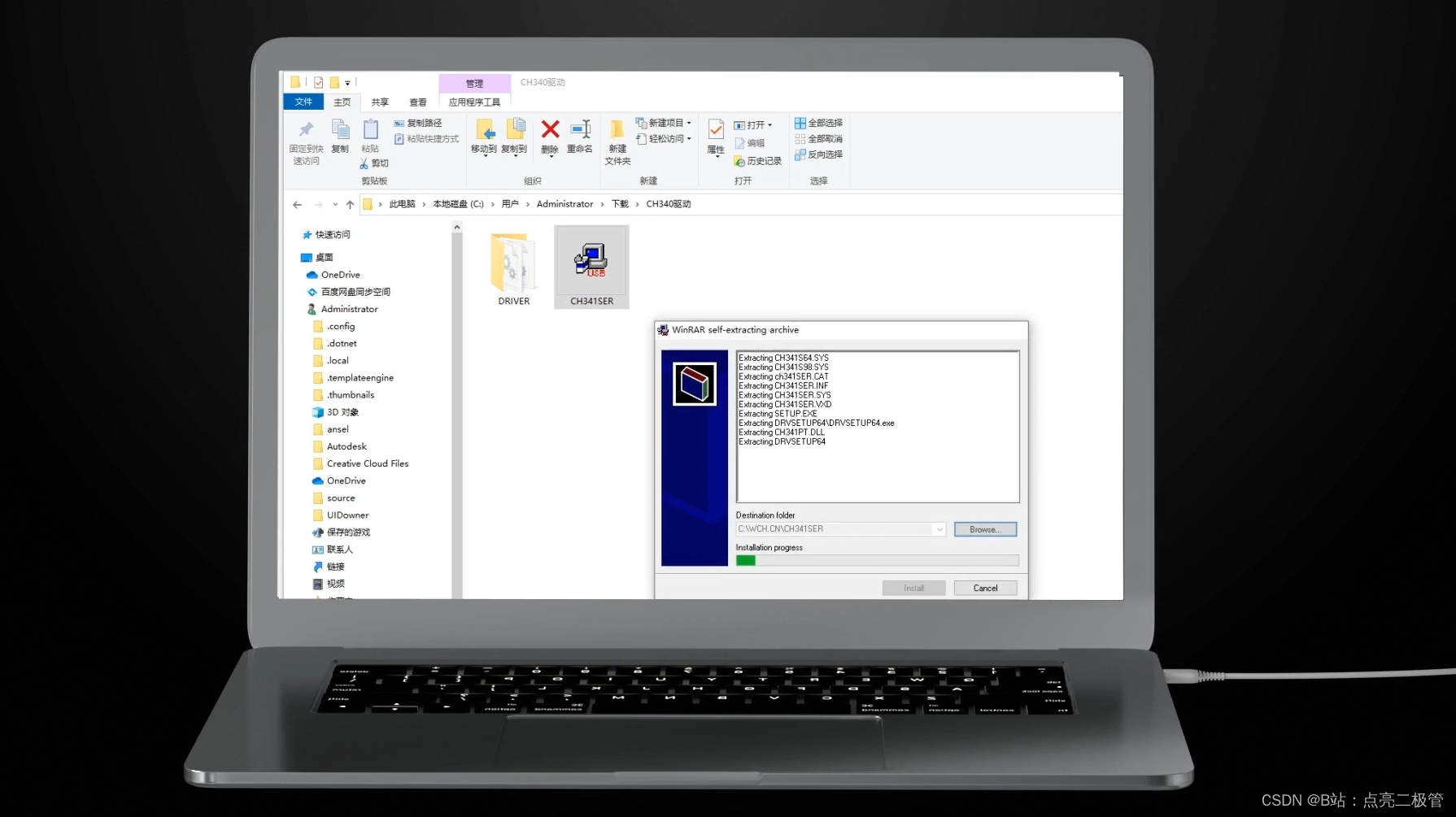

与电脑连接后的第一步，就是下载USB转串口芯片的驱动，
里面其中的一种就是CH340驱动。

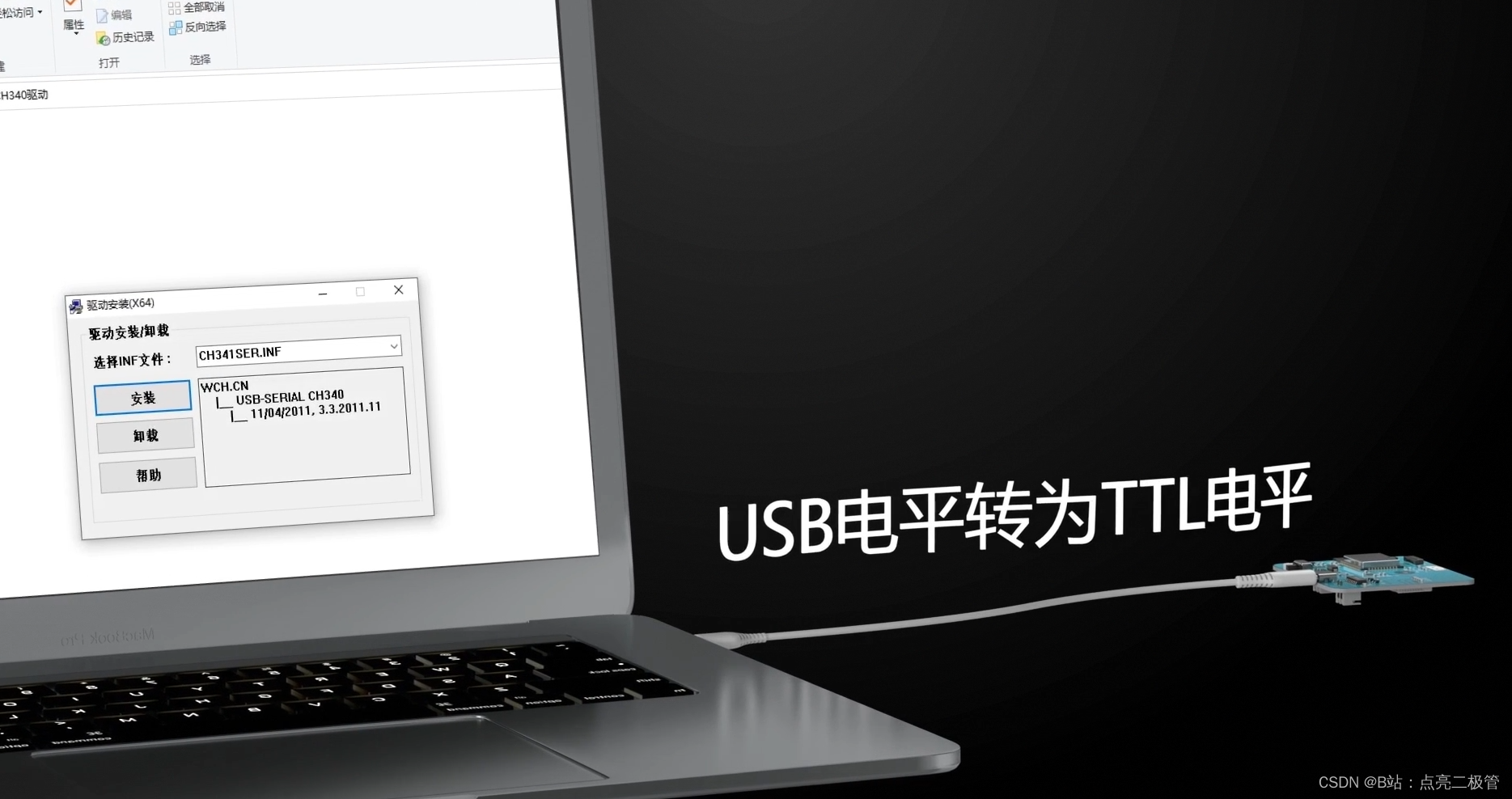

有了CH340驱动我们就可以将电脑的USB电平转为TTL电平，

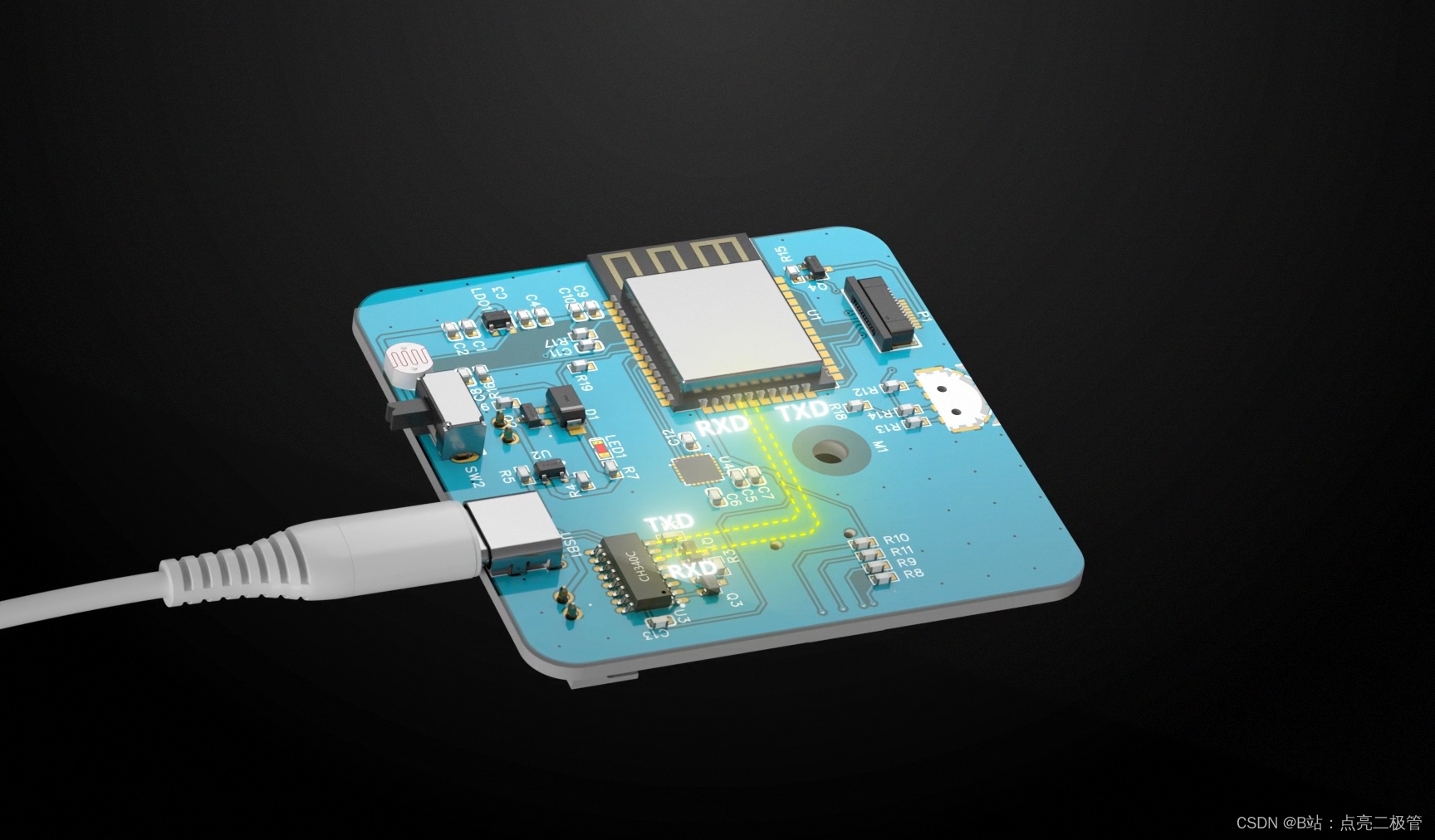

紧接着通过CH340系列芯片将USB数据转换成串口数据，再通过TXD、RXD发出到单片中的MCU中。

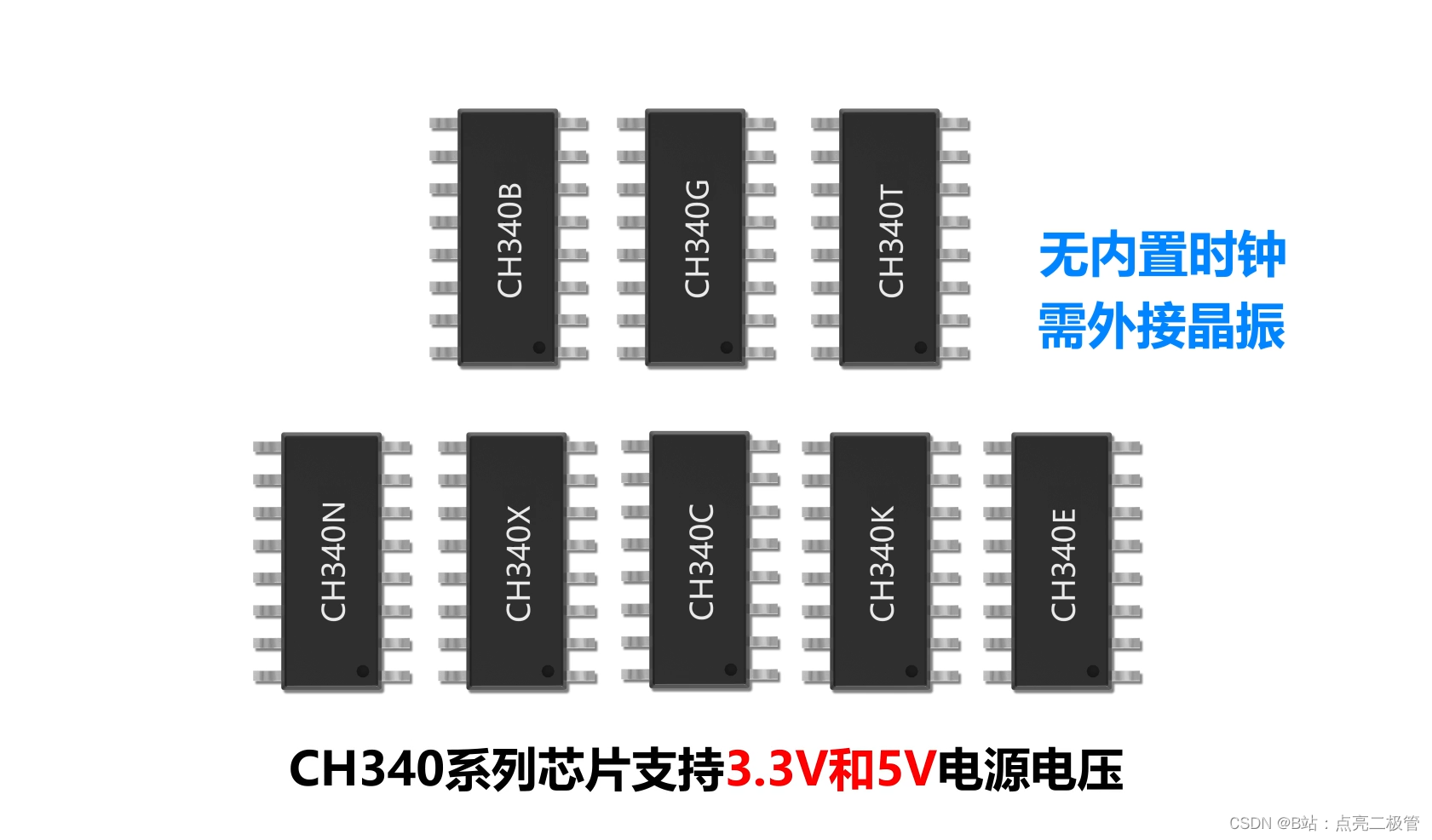

回到CH340系列芯片，它包含了多个型号的芯片，
其中CH340B、CH340G、CH340T无内置时钟，需外接晶振。
CH340系列芯片支持3.3V和5V电源电压。

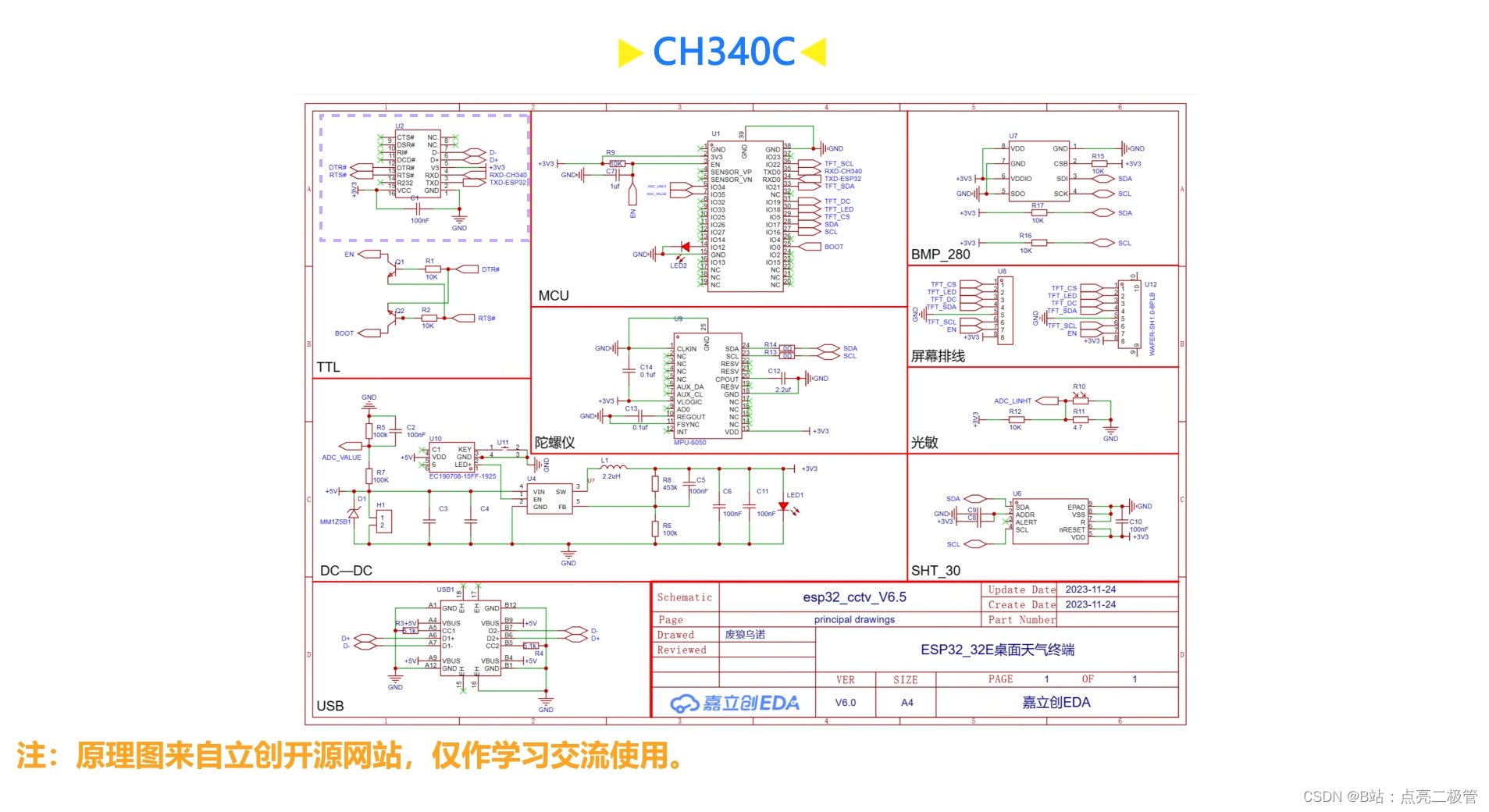

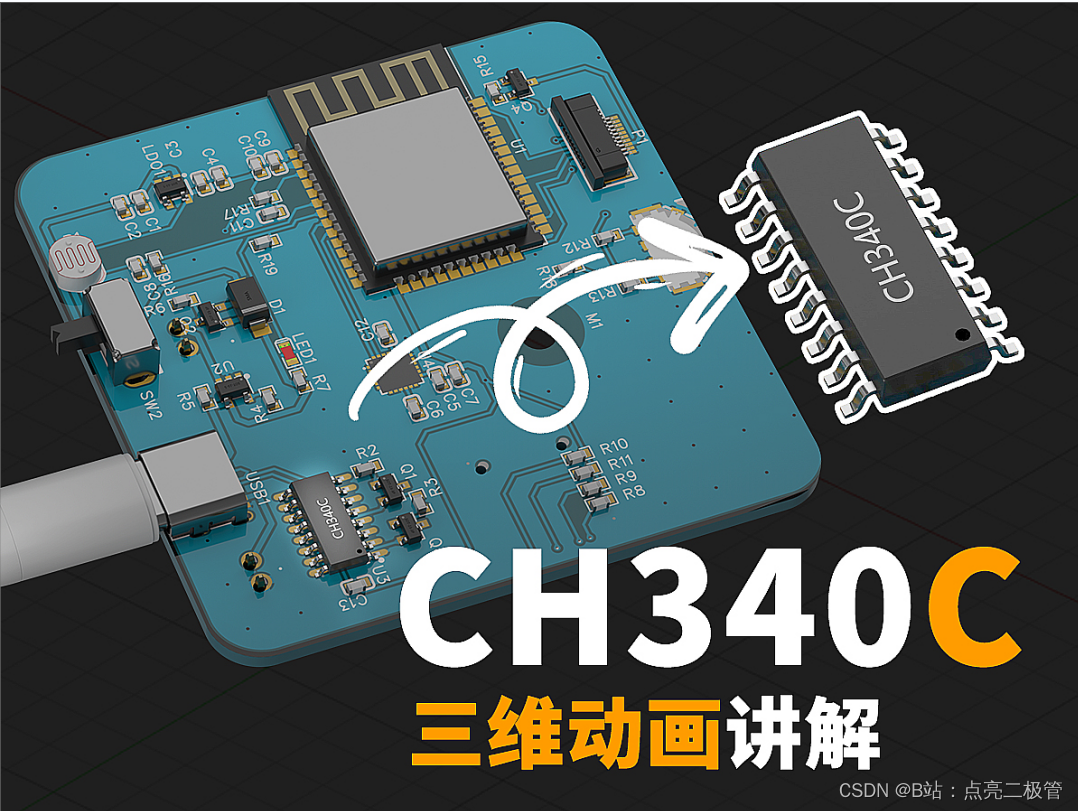

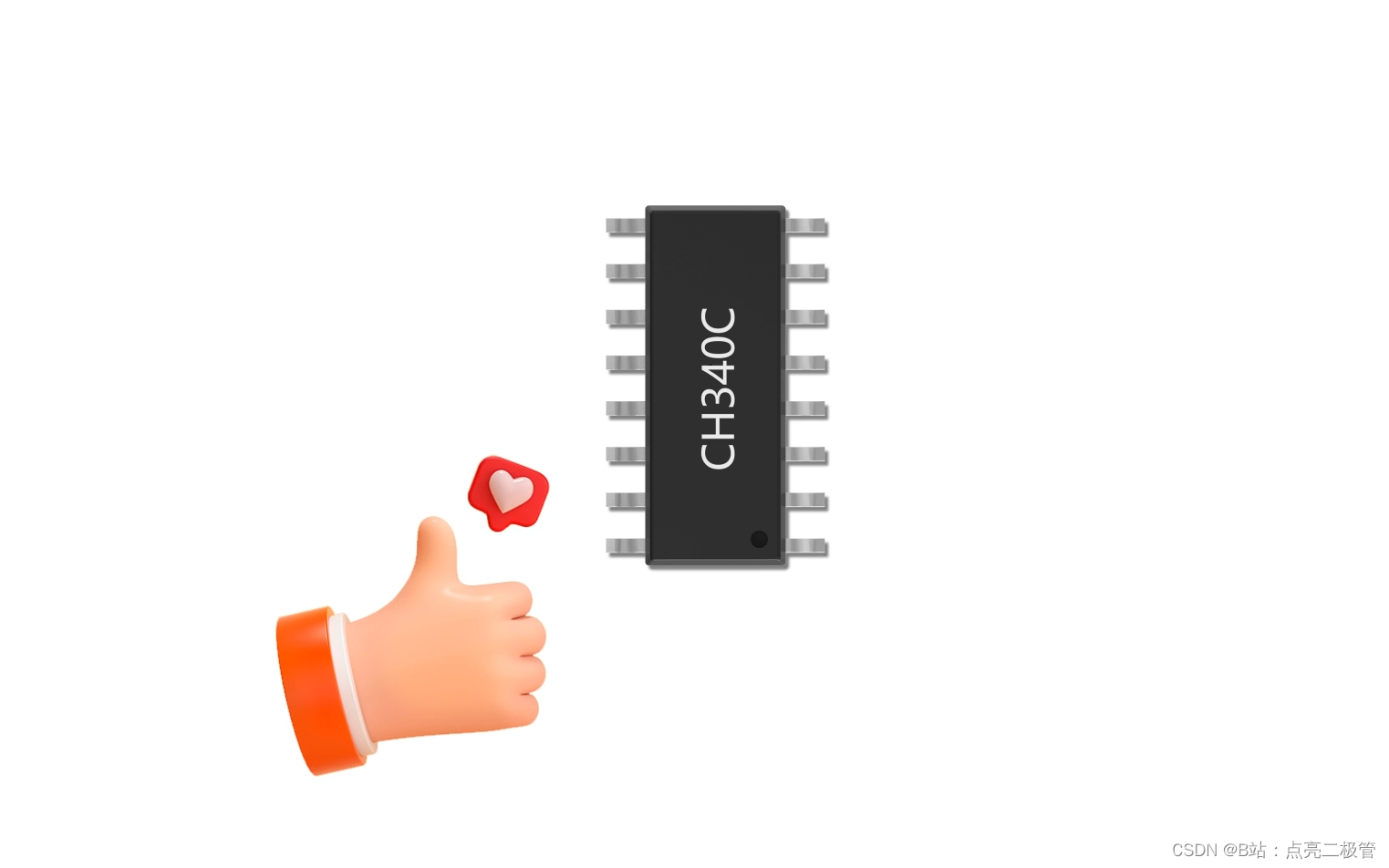

本节课我们拿CH340C来详细讲解下，这款芯片功能齐全，在DIY设计中也是比较常用。

1号脚GND接电源负级，16号VCC接电源正极，4号脚电源V3这里我们需要注意下，
在3.3V电源电压时连接VCC输入外部电源，在5V电源电压时外接0.1uf的退耦电容。
2号脚TXD为串行数据输出端，
3号脚RXD为串行数据输入端，
我们需要将TXD，RXD引出外接MCU对接的引脚。
5号脚D+，6号脚D-连接我们上节课讲typec接口中对应的D+，D-。
7号脚NC为空脚，默认不接。
15号脚R232，是输入RS232接口，一般我们不需要使用到，默认不接。
8-15号为MODEM联络信号引脚，均由计算机软件程序控制，
其中我们重点了解13号脚DTR为数据终端就绪，14号脚RTS为数据装置就绪，请求发送。
这两个脚外接电路可以实现自动下载电路，我们下节课单独讲讲。

8到12号脚 大家可以自己看看引脚说明，一般我们不需要用到，默认不接。

除了CH340C，还有CH340N也是常用的转接芯片，接口也比较简单，大家有需求的也可以了解一下。
