零基础DIY/嵌入式教程-TP4056使用教程-引脚说明

视频教程链接：零基础DIY/嵌入式教程-基本原理图搭建-TP4056充电芯片-讲解教程（5）_哔哩哔哩_bilibili

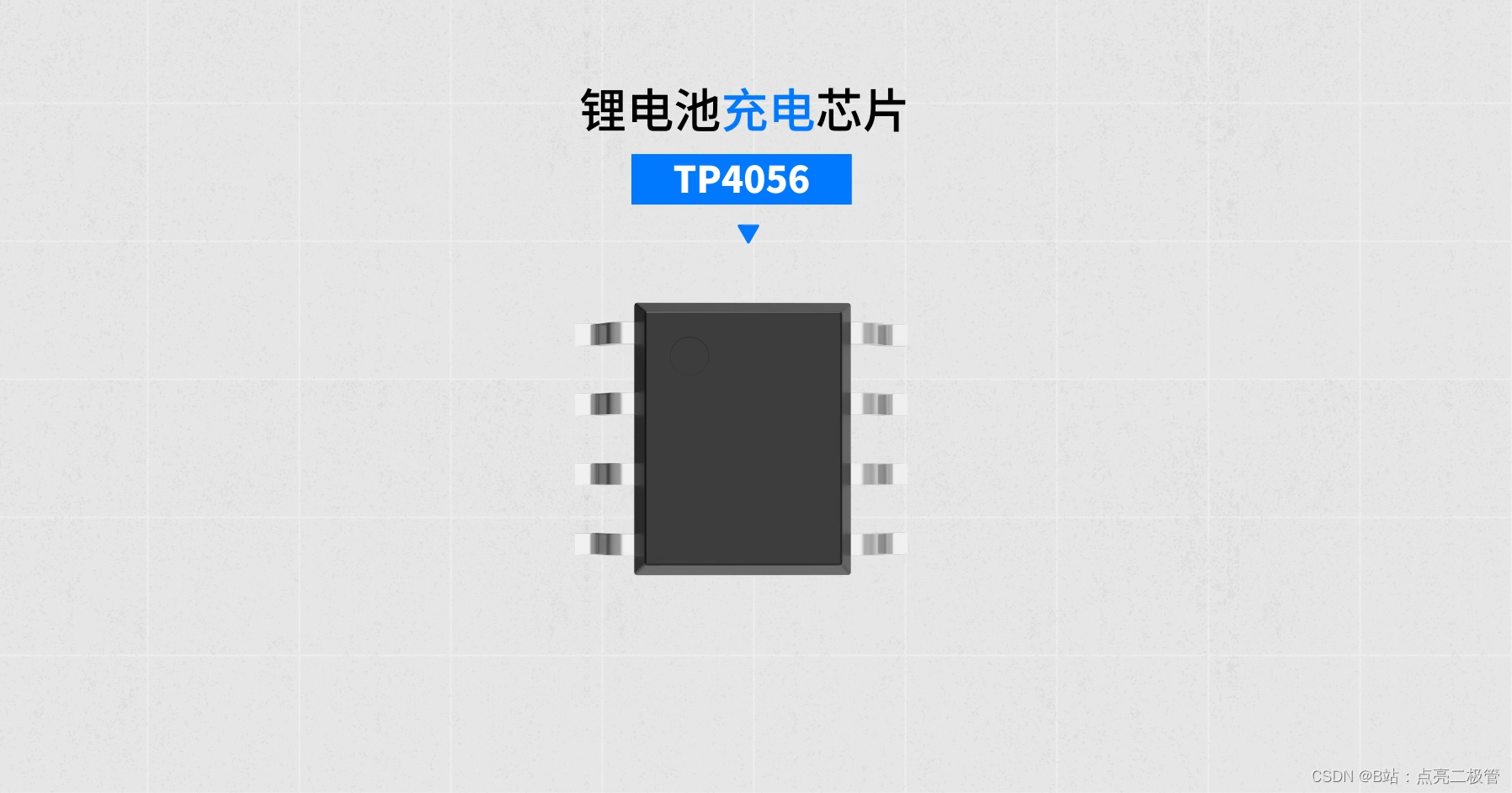

今天我们来聊聊锂电池充电芯片-TP4056

我们平时早上用的剃须刀，出门带的电子手表，晚上回来学习使用的台灯，拆开产品里面都可能看到它的身影，因为它们都需要--充电。

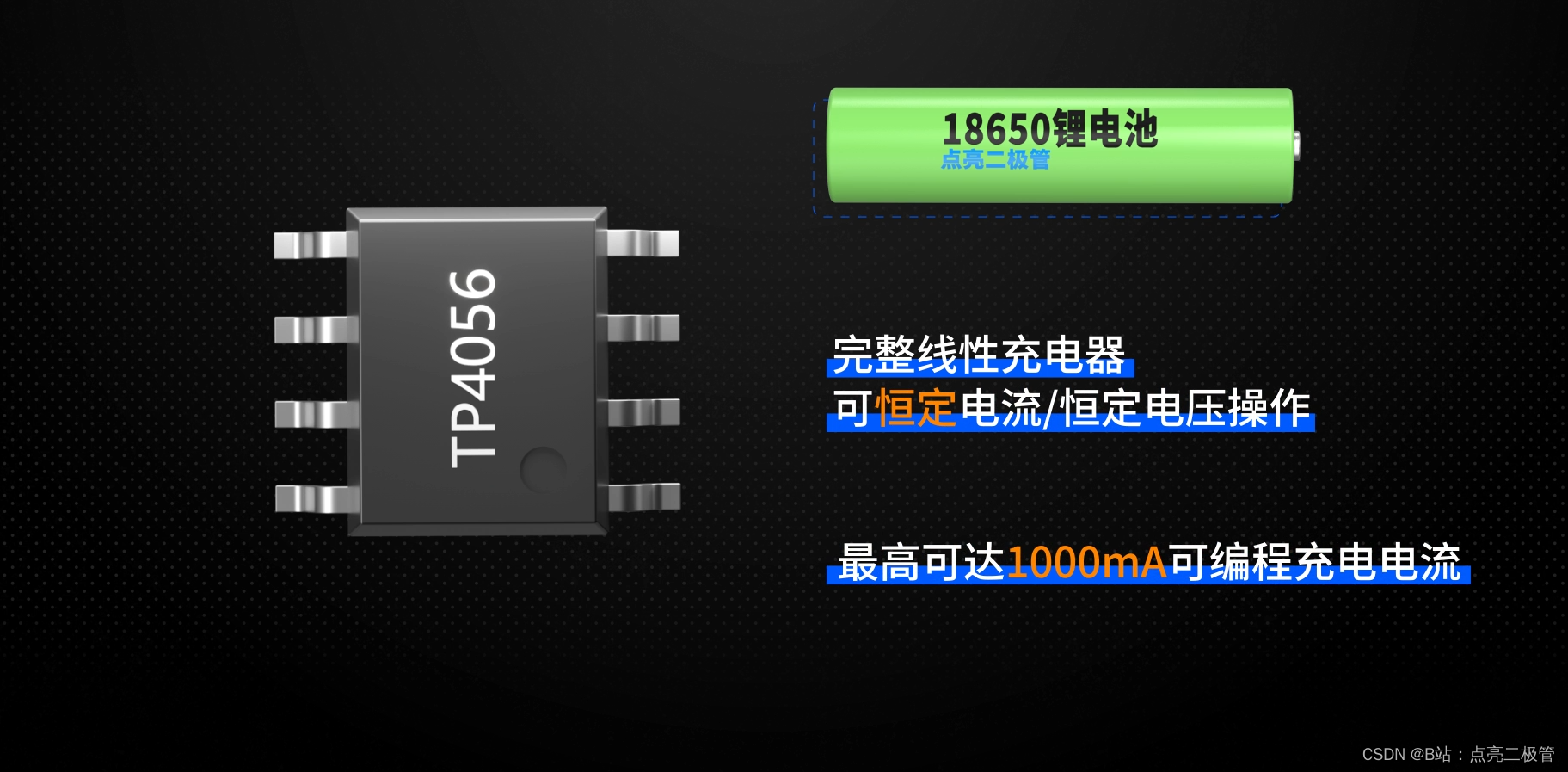

TP4056用于单节锂离子电池，采用SOP 封装的完整线性充电器，可恒定电流/恒定电压操作，最高可达1000mA可编程充电电流。

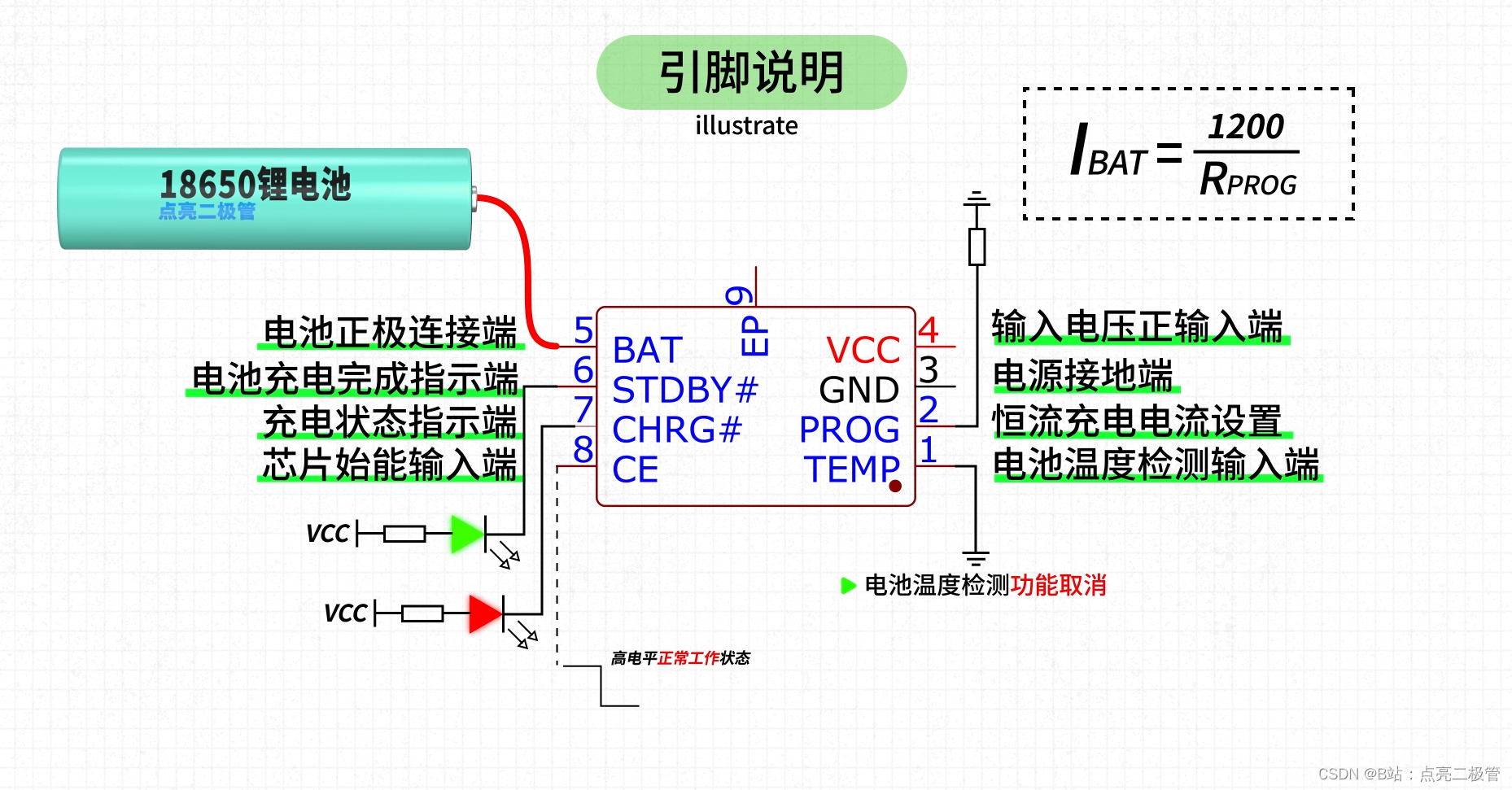

TP4056有8个引脚，我们来分别讲解下，4号脚VCC为输入电压正输入端，3号脚GND为电源接地端，5号脚为电池连接端，将电池的正极连接到此管脚，
1号脚为电池温度检测输入端，一般我们不使用，可直接接地，则电池温度检测功能取消，2号角为恒流充电电流设置，
连接一个外部电阻到地端可以对充电电流进行编程，可根据下列公式来估算充电电流，6号角STDBY为电池充电完成指示端，
当电池充电完成时被内部开关拉到低电平，表示充电完成，7号角CHRG为充电状态指示端。当充电器向电池充电时，
管脚被内部开关拉到低电平，表示充电正在进行，8号角CE为芯片始能输入端，高电平将使 TP4056 处于正常工作状态，
低电平使 TP4056 处于被禁止充电状态。

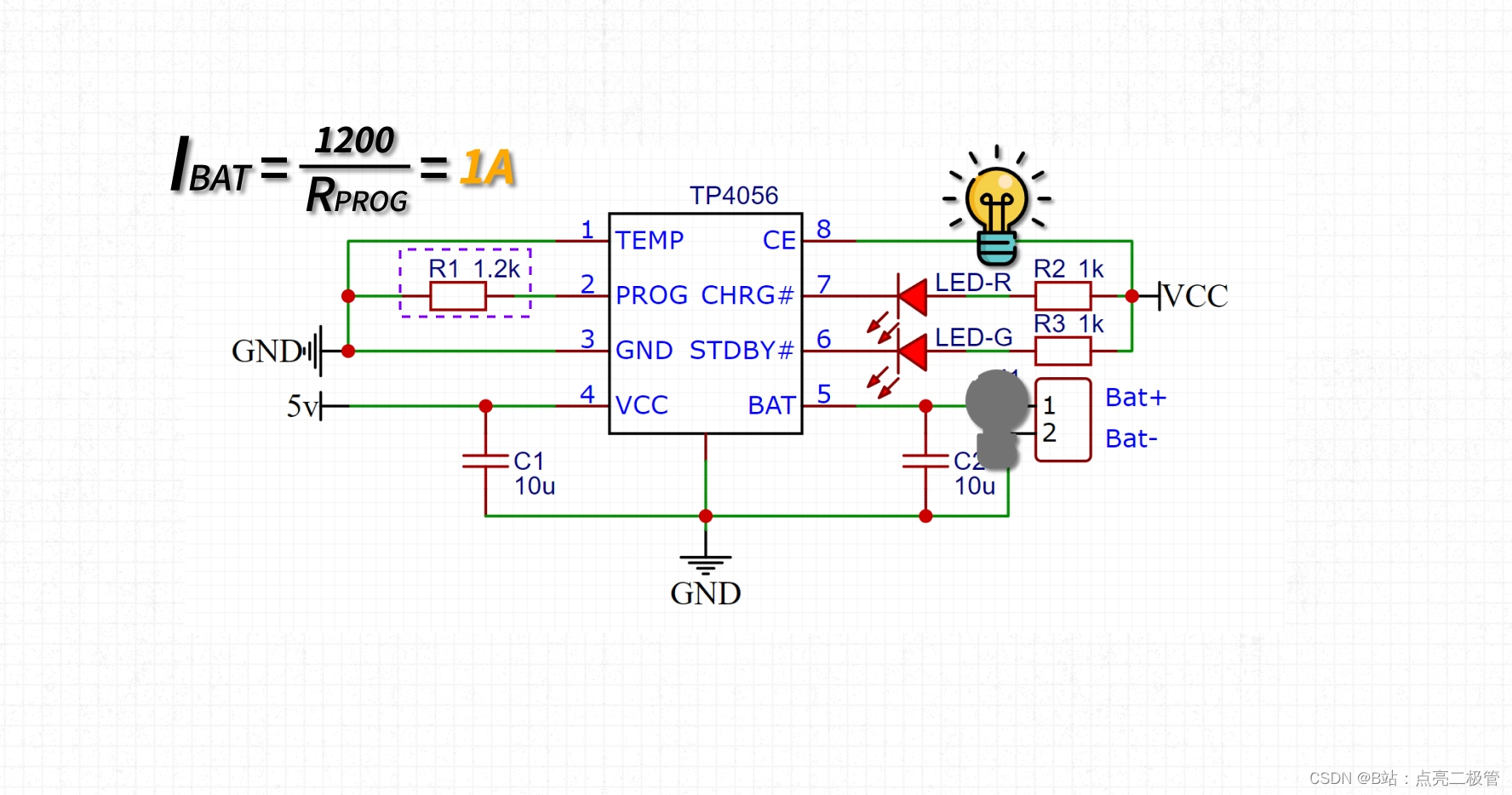

接下来我们看下接线图
需要注意的是，R1的取值为1.2k，
根据计算公式可以得出充电电流为1A,当接上电源开始充电时，
7号角连接的LEDR被点亮，6号角连接的LEDG保持熄灭，
当充电完成时，LEDR熄灭，LEDG被点亮。

我们可以在原理图加上一个6角的TypeC以及一个充电接口，

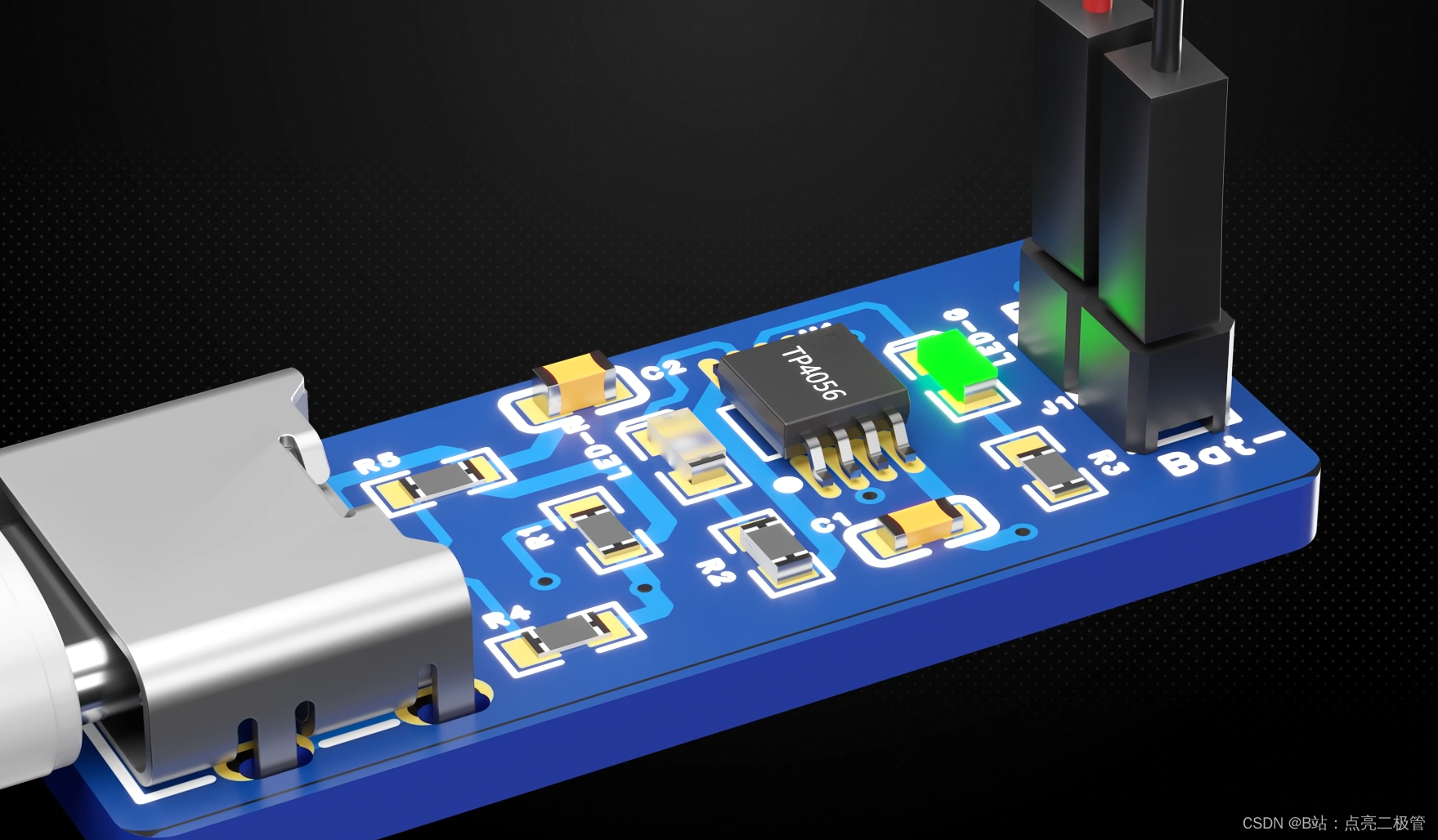

最后再通过3D动画演示一遍，

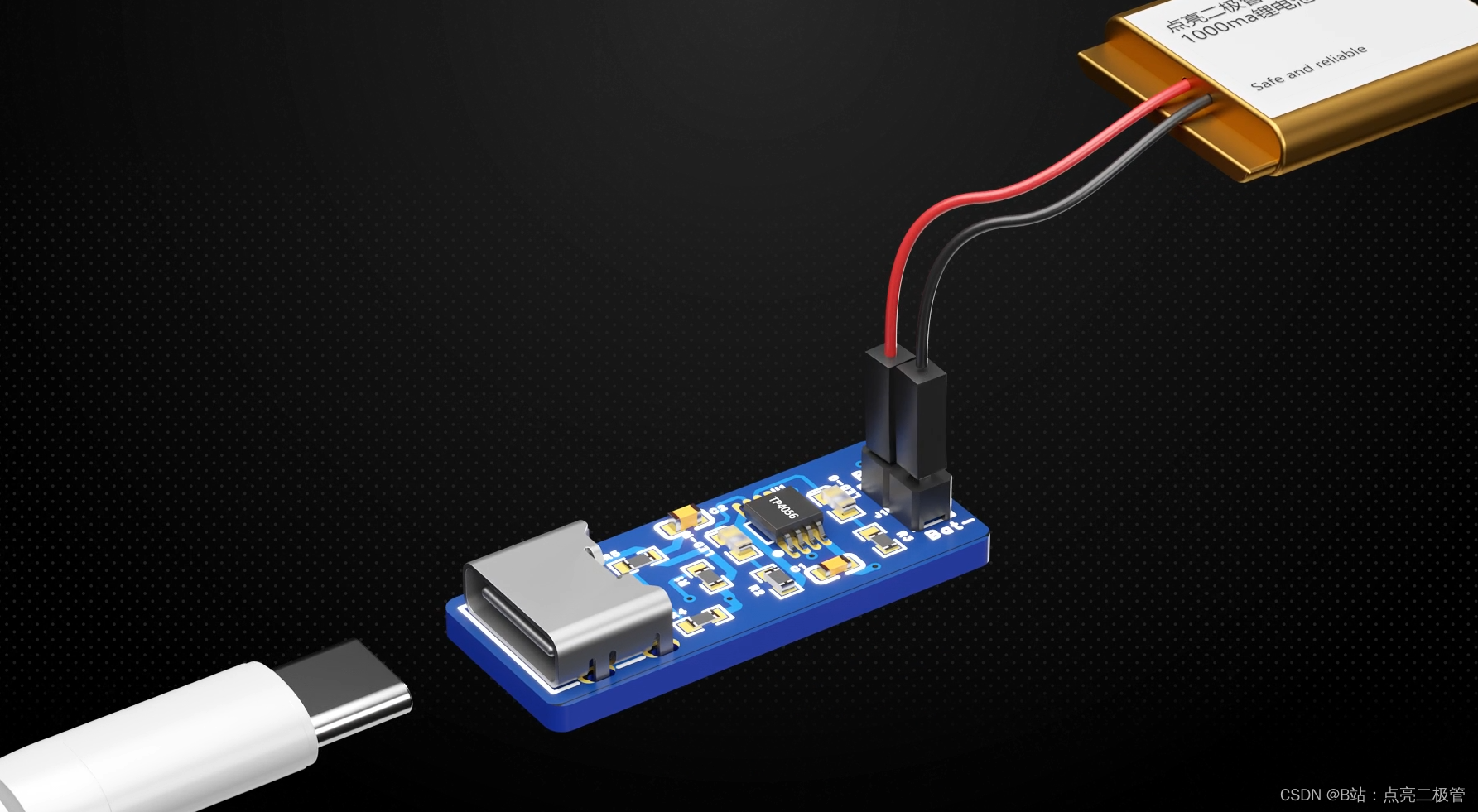

将一块用完的锂电池正负极分别接到板子的充电接口，

再将TypeC充电线接上，观察发现,红灯被点亮，经过一段时间的充电，红灯熄灭，绿灯点亮。
