视频链接:零基础DIY教程-基本原理图搭建讲解-Type_c接口的使用-接线教程(1)_哔哩哔哩_bilibili

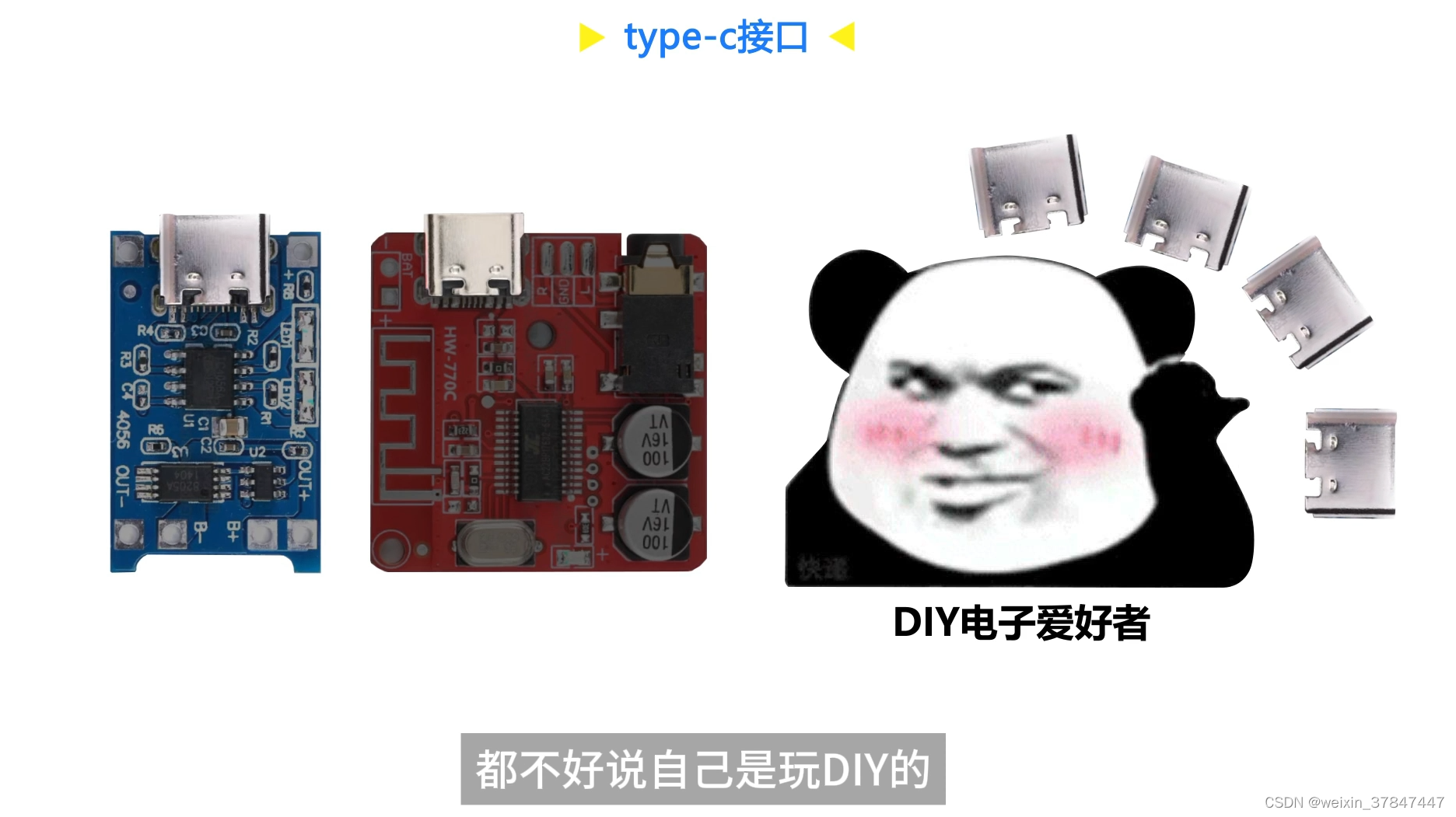

今天我们来聊一聊Type-C接口,想必大家对它都不陌生,我们在身边的电子上都能看到它的身影,对于我们DIY电子爱好者那更是,身边没备着几块Type-C接口都不好意思说自己玩DIY的。

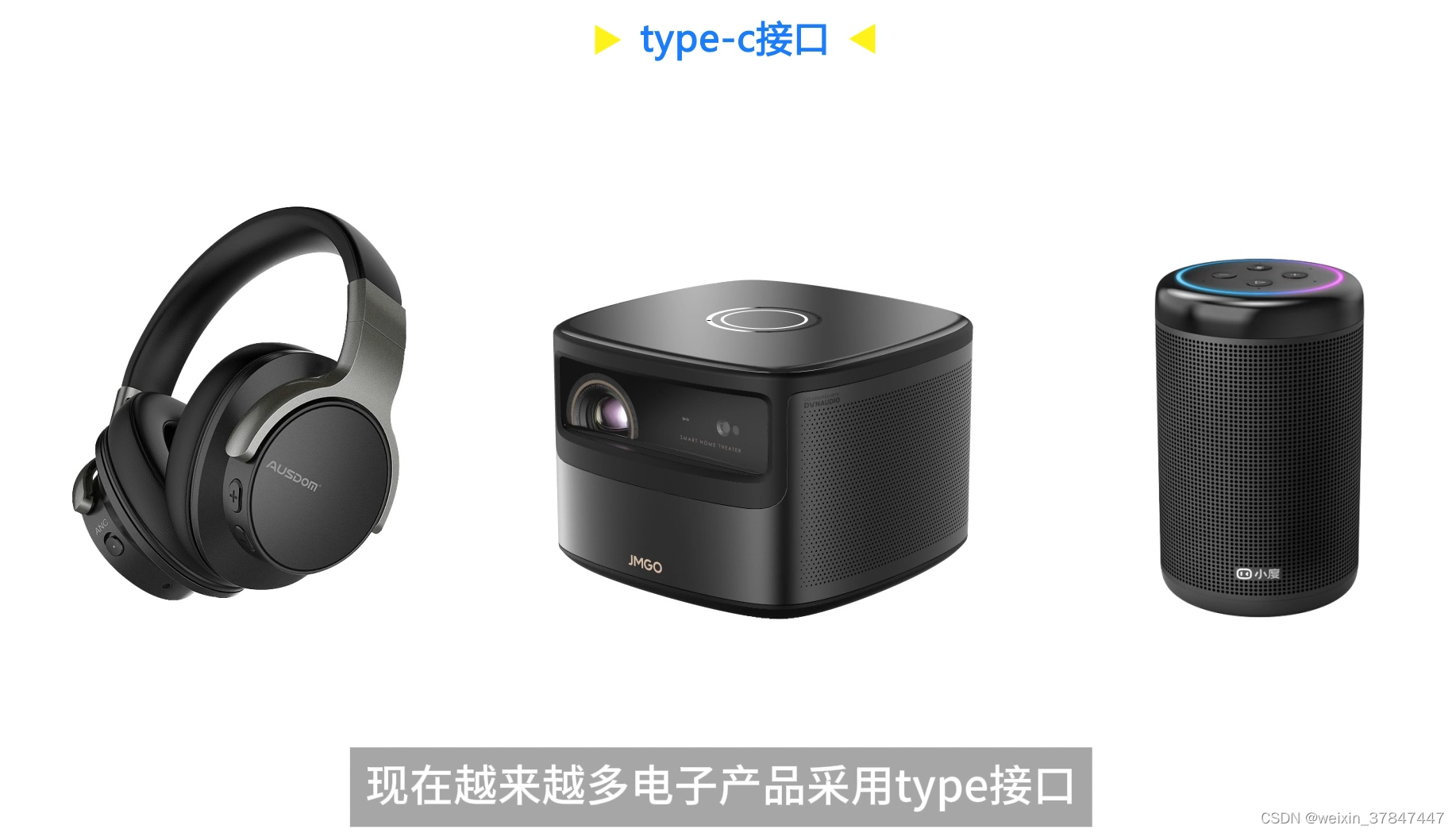

现在越来越多的电子产品采用Type-C接口,在Type-C接口之前用的是Micro USB,type-C接口比Micro USB有更多的优点,比如,充电时可以不分正反,充电允许通过的最大电流更大,还可以与电脑端互传数据,通过转换线充当音频输入输出接口等。

Type-C接口它可以分为6脚,16脚,24脚,当然脚数越多代表功能越多,价格也就越高,当然最高也不到1块钱。

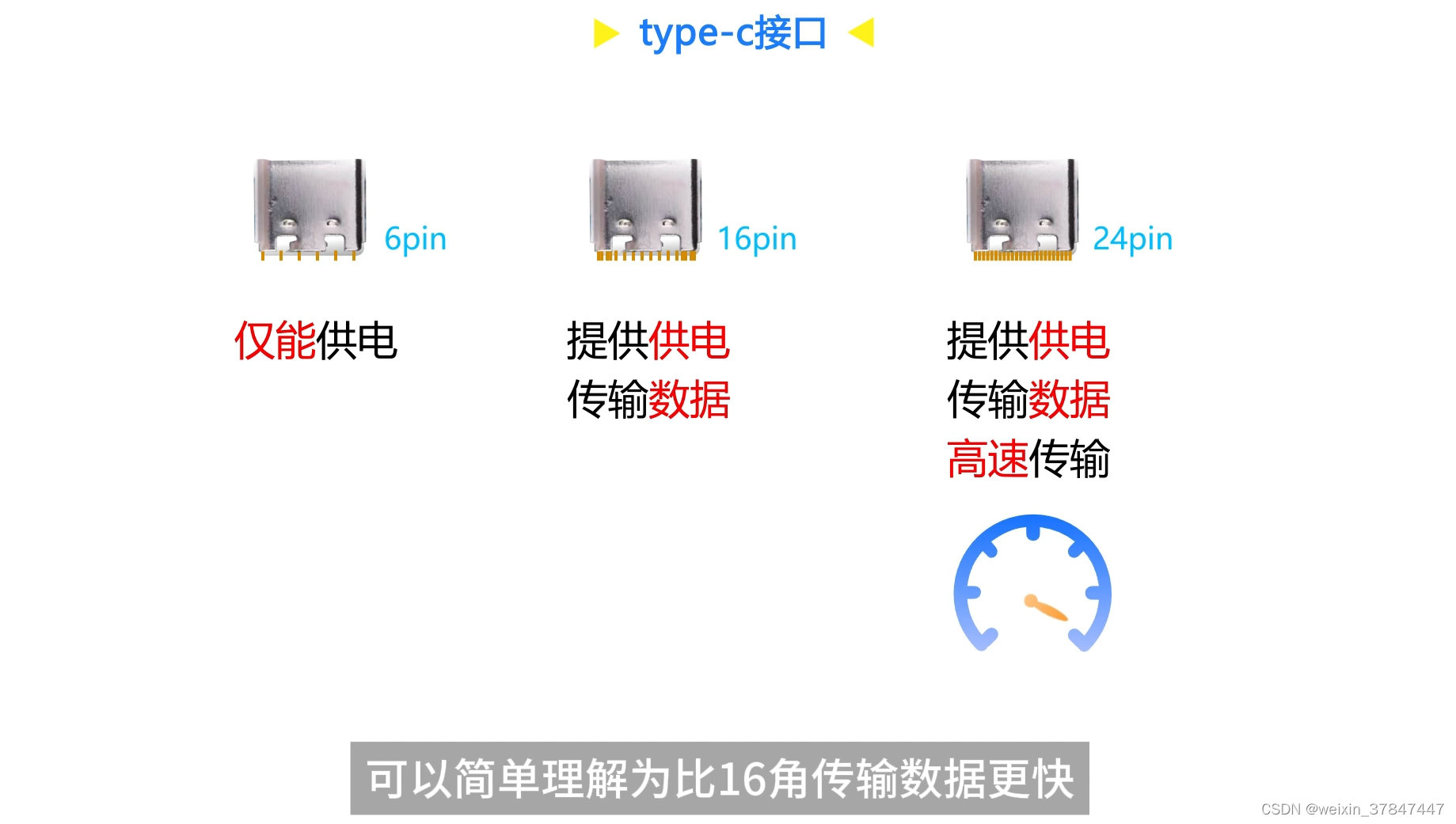

先简单讲讲这3个不同脚数Type-C接口具有的功能,其中6脚只能供电,
16脚除了供电还有传输数据功能,24脚可以供电还具有高速传输数据功能,可以简单理解为比16脚传输数据更快。

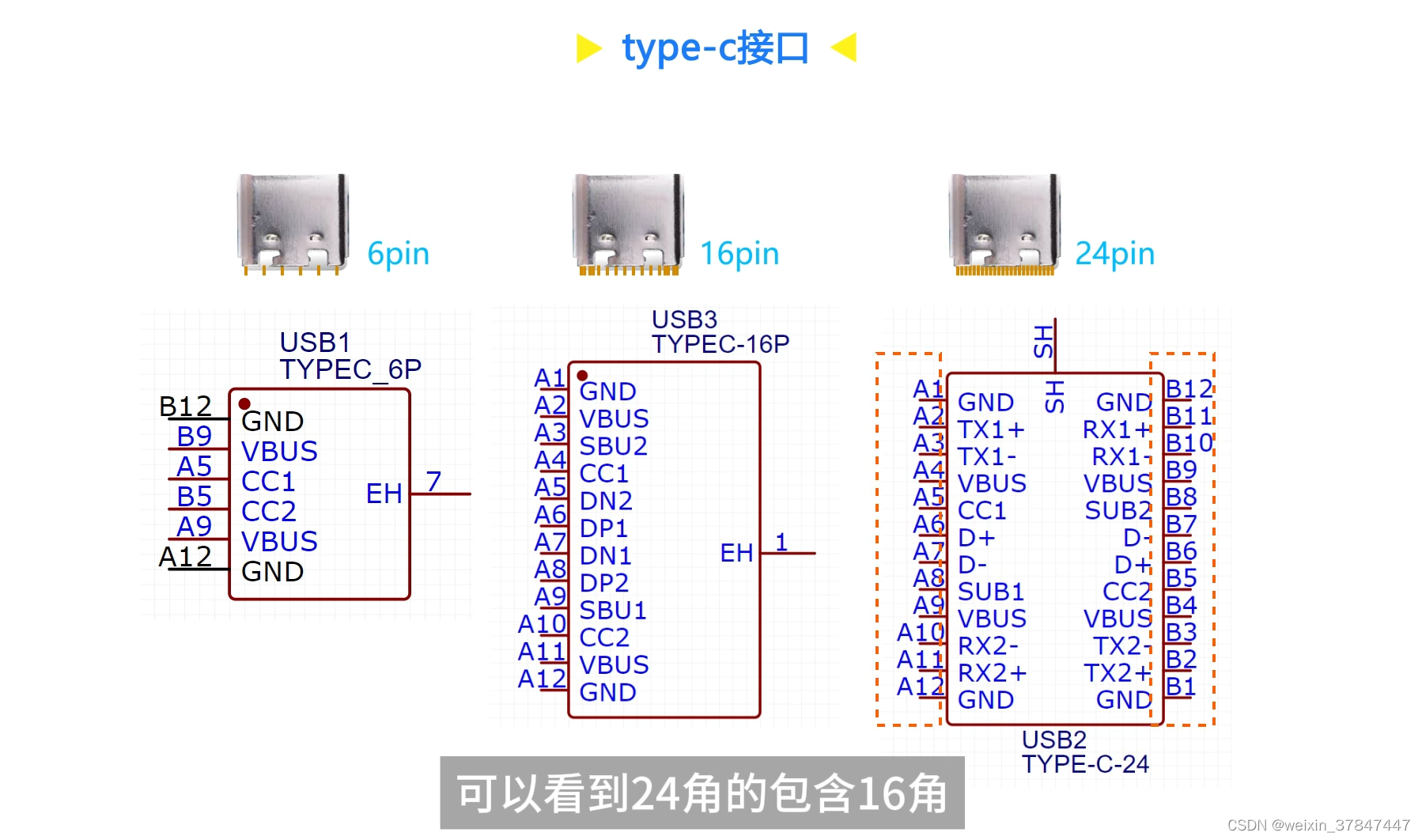

来看看三者的引脚图  可以看到24脚的包含了16脚,16脚包含了6脚,所以我们只要学习24脚就可以了。

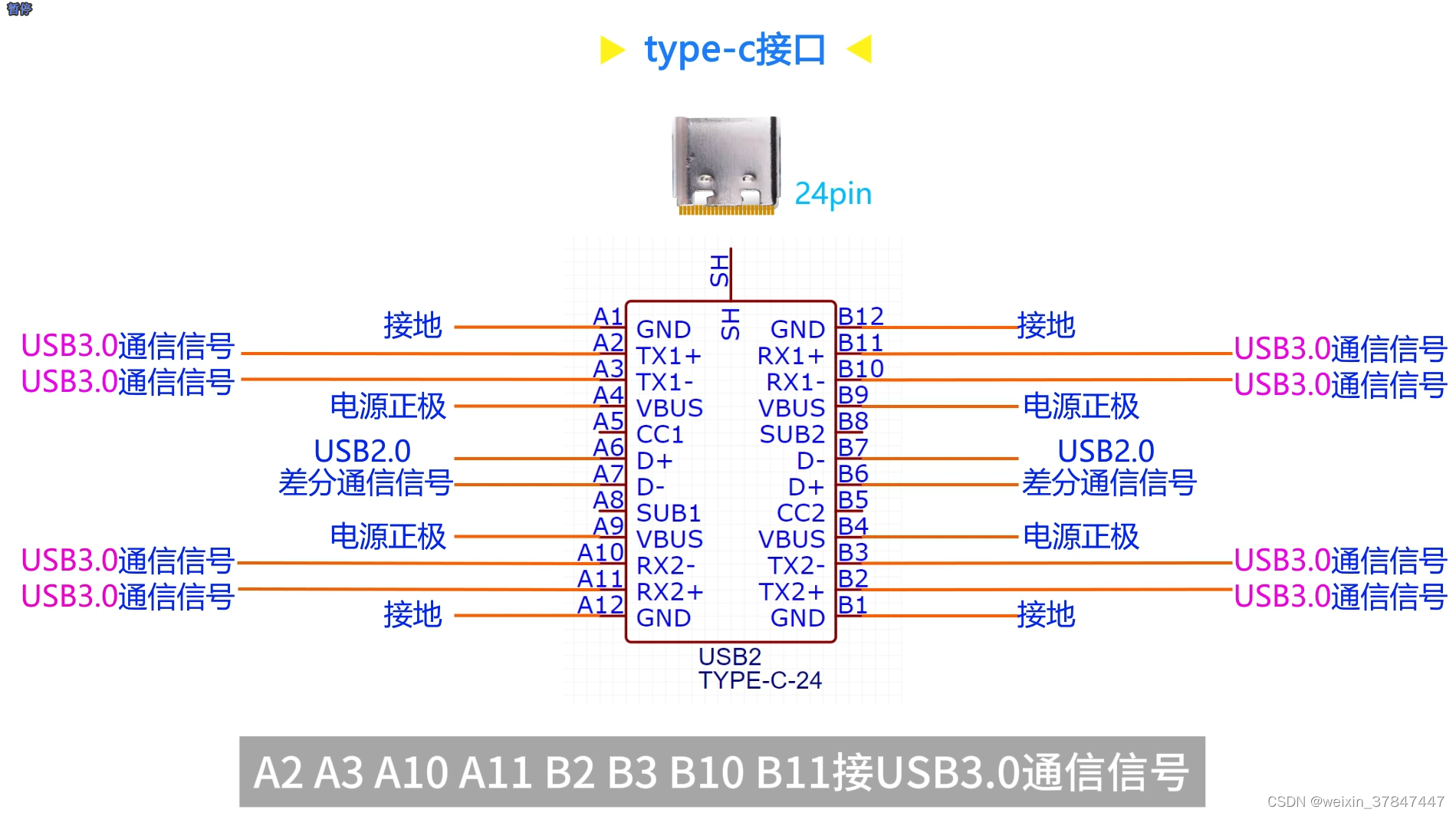

可以看到左右两边各12各引脚,引脚名称几乎是对称,这也是比较好理解它为什么可以正反插充电。

其中A1、A12、B1、B12接地,A4、A9、B4、B9,接电源正极,A6、A7、B6、B7接USB2.0的差分通信信号,
A2、A3、A10、A11、B2、B3、B10、B11接 USB3.0的通信信号,USB3.0提供更高的传输速度,并向下兼容USB2.0的传输速率;
A5、B5为配置通道,它具有检测正反插,检测连接识别可以提供多大的电压和USB设备间数据与VBUS的连接建立与管理等。
A8、B8为Side Band Use(边带使用),实现辅助功能,适合传输非USB信号如音频信号。

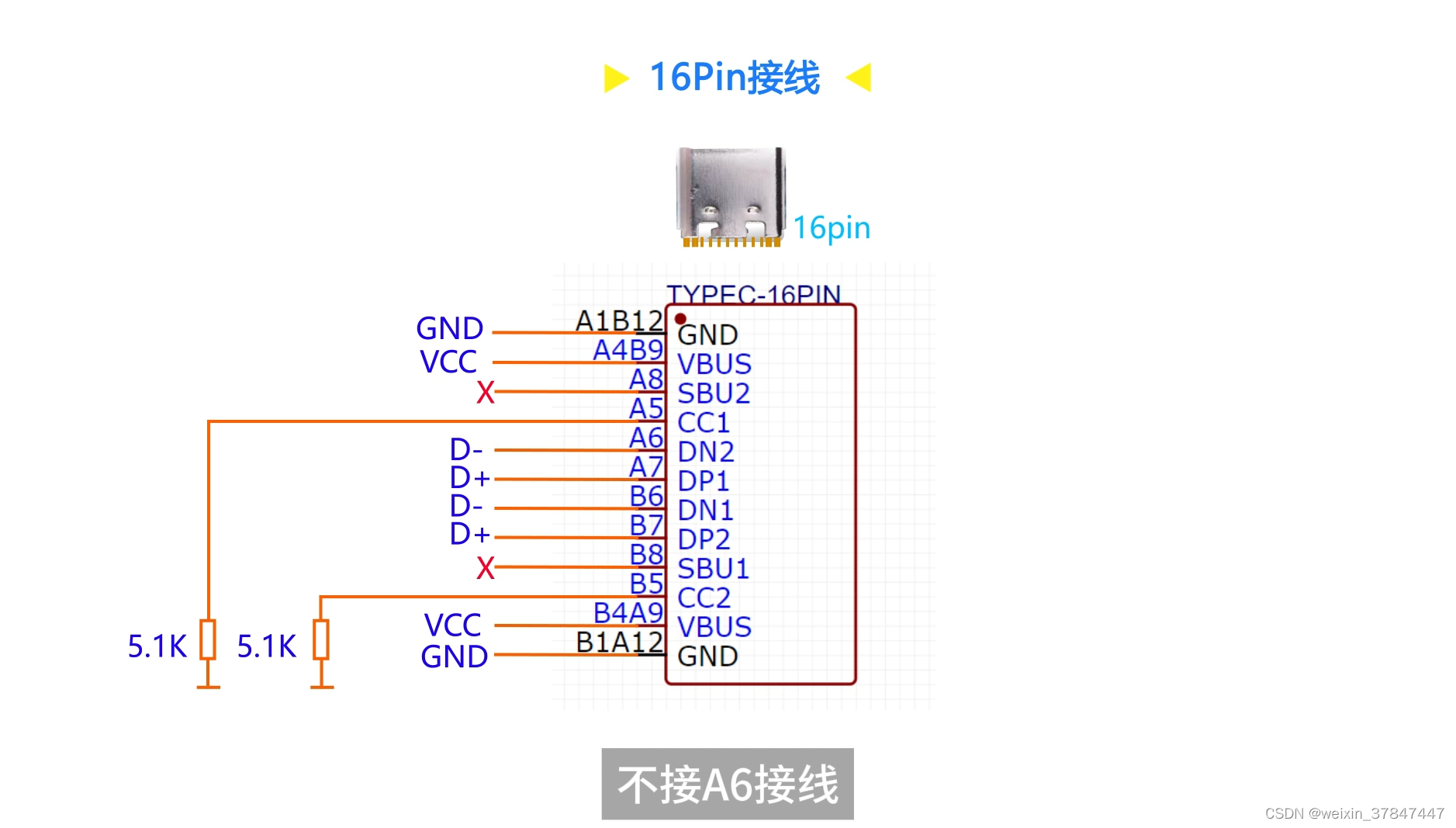

接着我们来看下它的引脚接线图,这里我们重点来讲解16脚的接线,因为这是我们日常用的最多的一种,
A1、A12、B1、B12接地GND,A4、A9、B4、B9,接电源正极VCC,A5、B5通常接一个5.1K的下拉电阻,
A6、A7、B6、B7接USB转串口芯片引脚,这个我们后续讲USB转串口芯片会补充,
A8、B8这个看具体需求连接,一般用不上,不接。

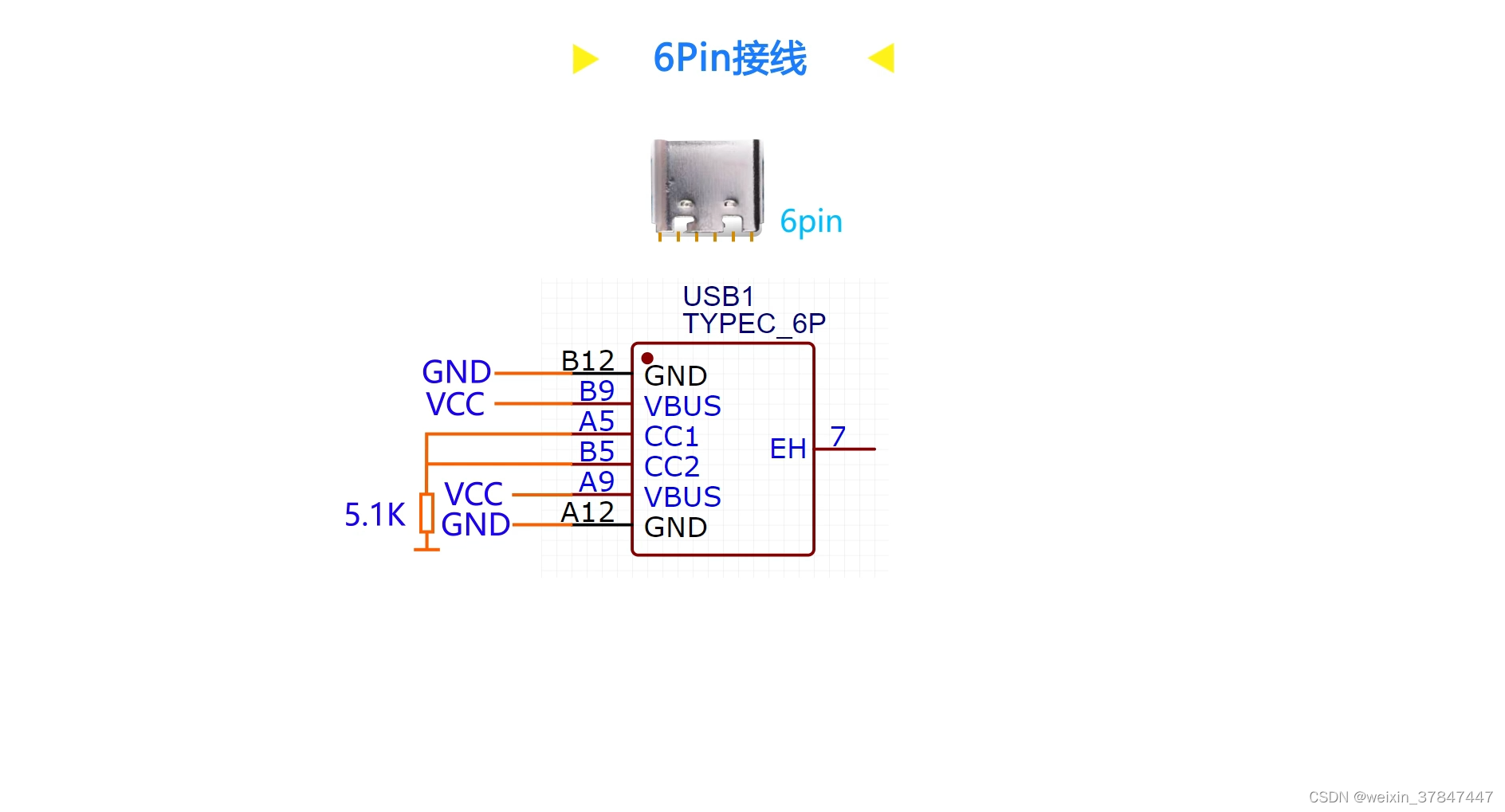

6脚接线

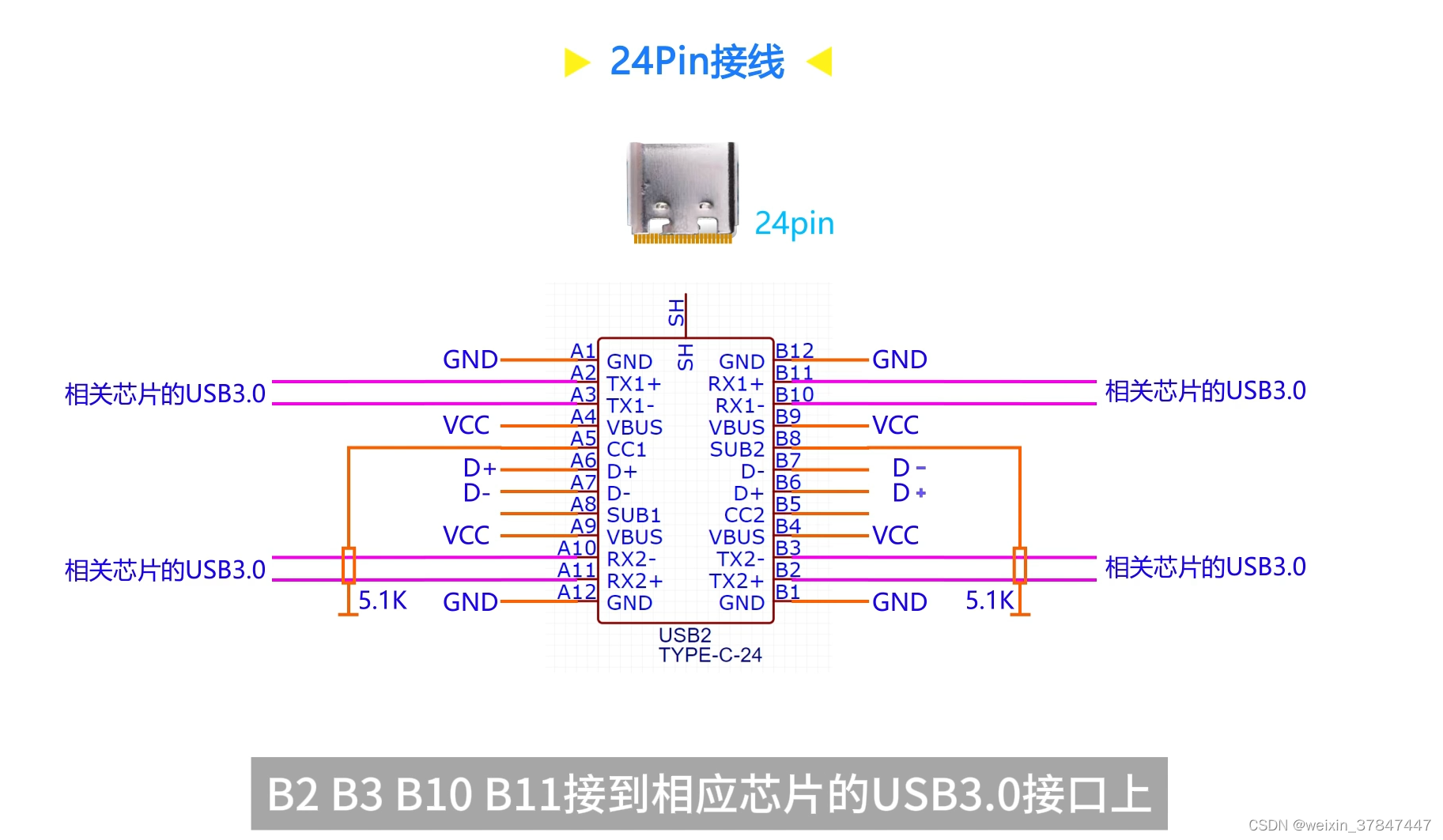

使用24脚接线时,一般是需要用到USB3.0协议,
所以TypeC接口中的A2、A3、A10、A11、B2、B3、B10、B11接到相应芯片的USB3.0接口上。
以上就是typec接口的基本内容,具体接线后续我们会根据DIY产品补充。
