中心孔学习笔记分享

中心孔，作为轴类零件的基准，它的形状和大小怎么选择和确定？查查资料，学习一下，后面使用起来比较方便，分享给大家。

中心孔是轴类工件在顶尖上安装的定位基面。中心孔的锥孔与顶尖上的锥面相配合；里端的小圆孔，为保证锥孔与顶尖锥面配合贴切，并可存储少量润滑油。

中心孔的形式

我国中心孔通常分为：A、B、C、R四种型号，其中：

A型中心孔等同采用国际标准ISO 不带护锥的中心钻A型

B型中心孔等同采用国际标准ISO 带护锥的中心钻B型

R型中心孔等同采用ISO 国际标准弧形中心钻型

C型中心孔等同采用德国标准DIN 电机转子用带螺纹的60°中心孔

形状和尺寸

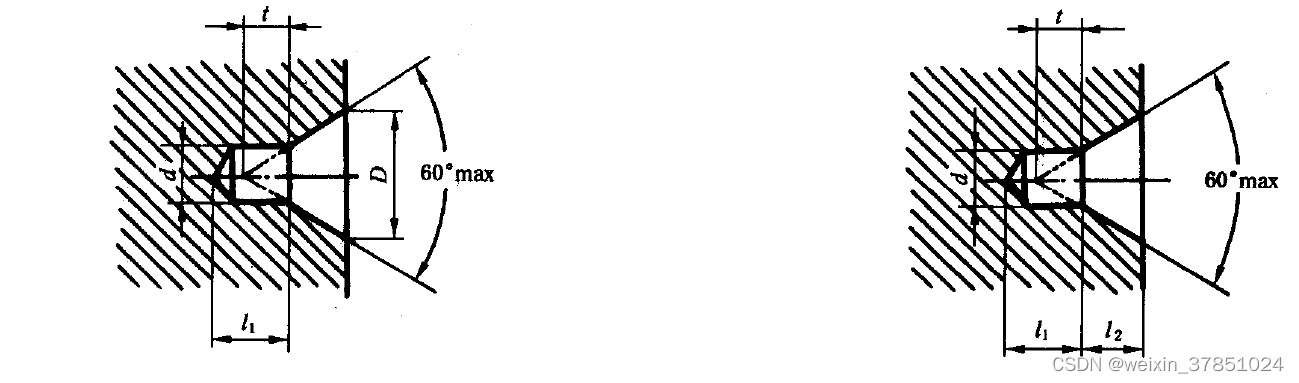

A型中心孔如下图：

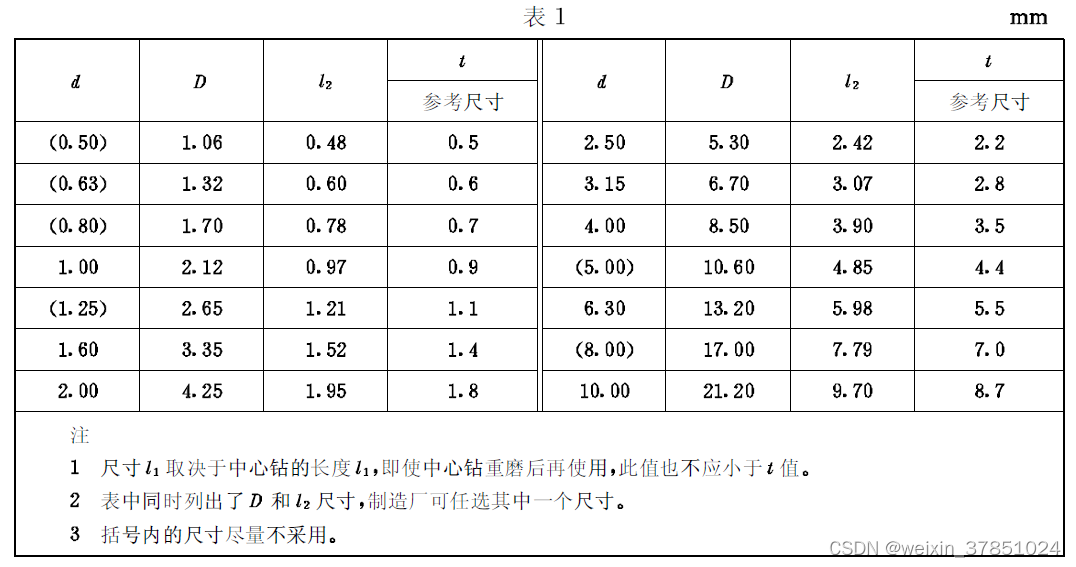

尺寸在见下表：

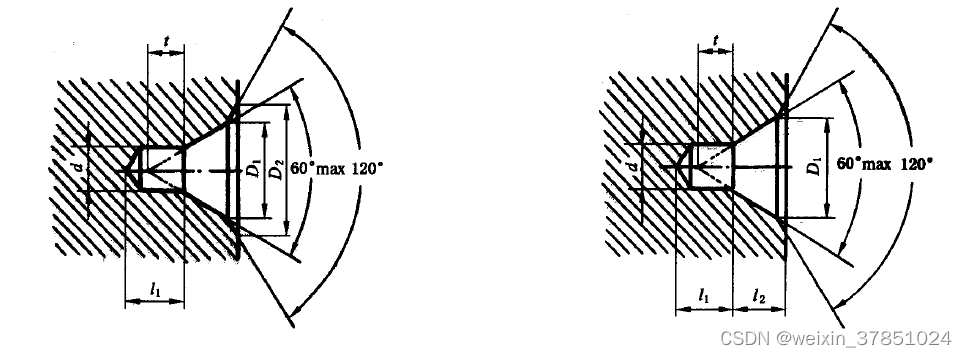

B型中心孔的形状和尺寸

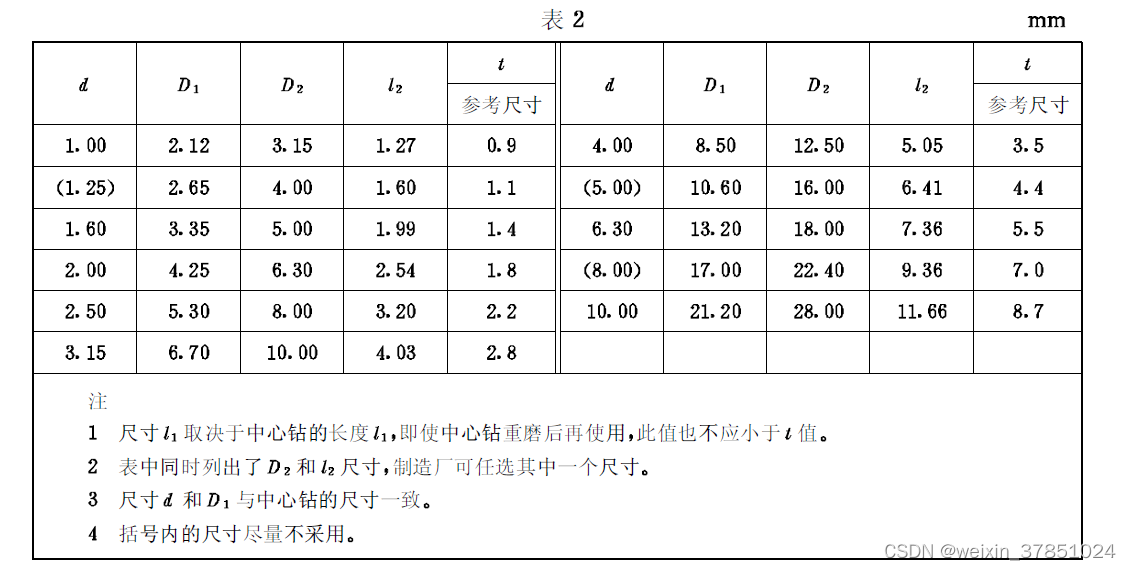

具体的尺寸参考下表：



C型中心孔的形式和尺寸

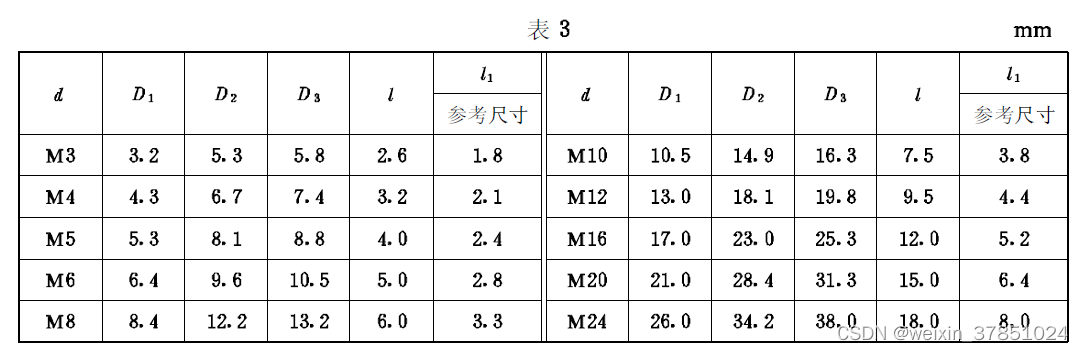

具体大小参考下表：

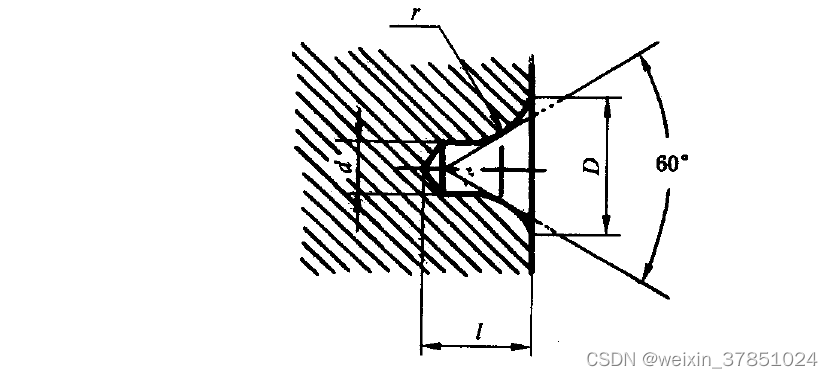

R型中心孔的形式和大小

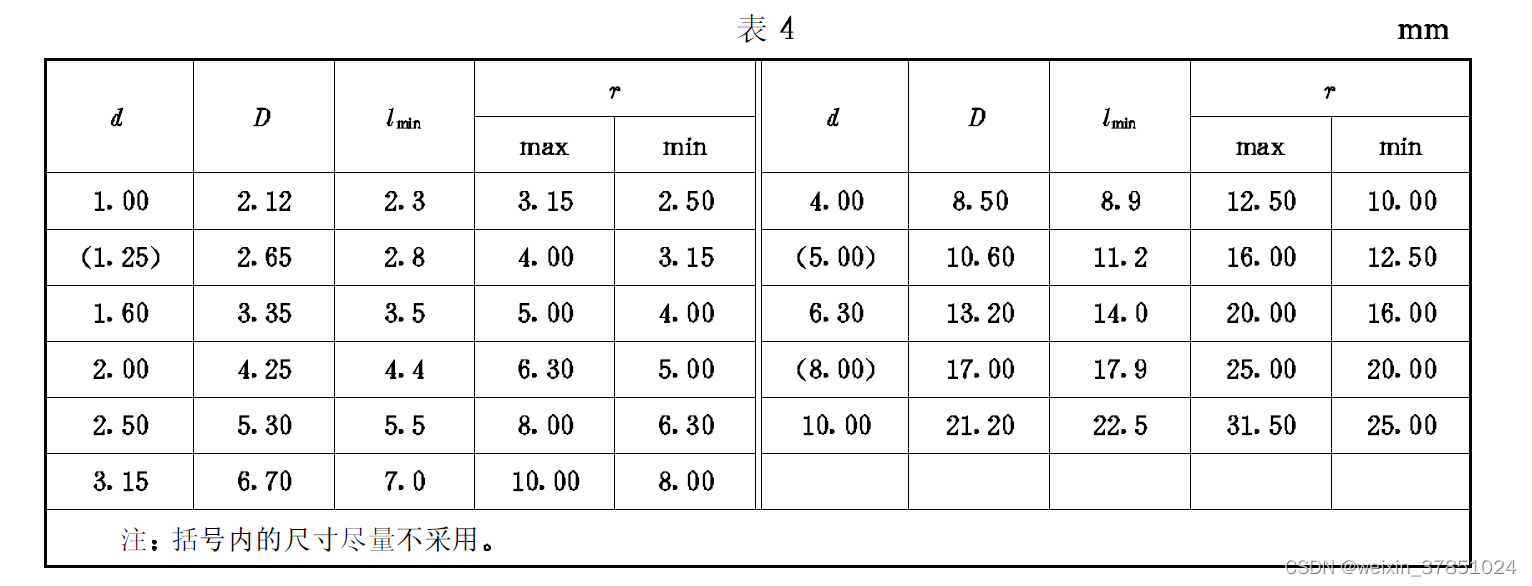

具体大小参考下表：

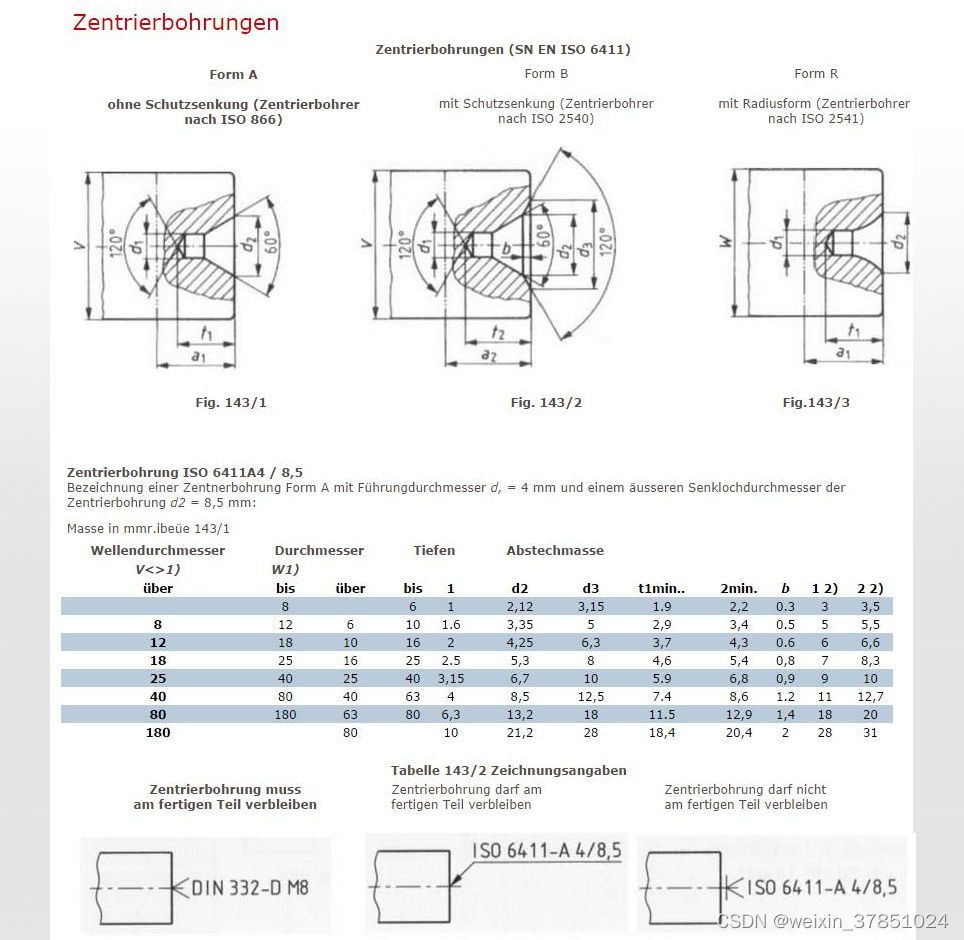

上面是国标中的内容，下面是找到的ISO 6411标准和DIN 332/1,方便大家使用。

ISO 6411 ：

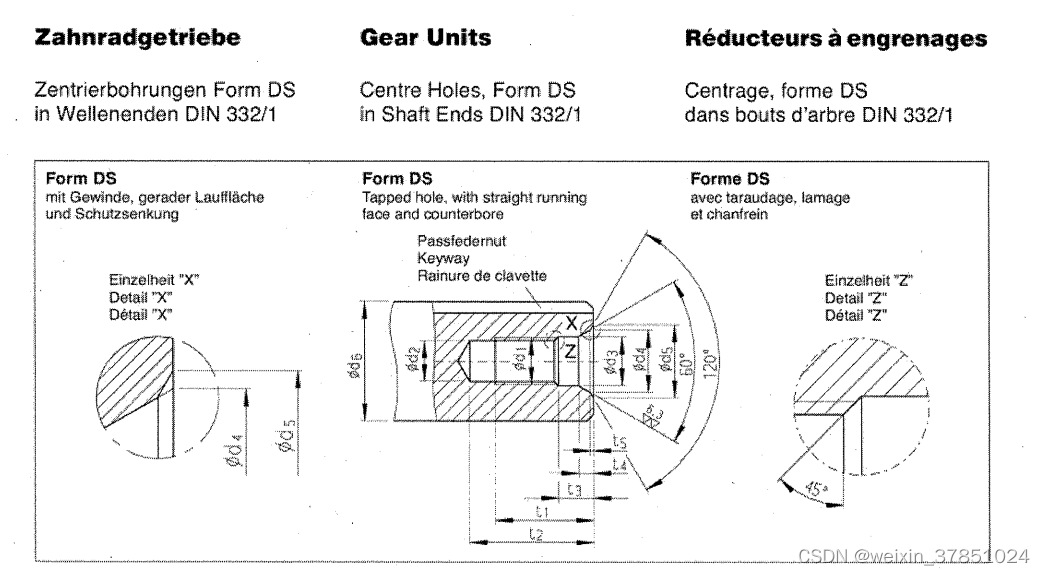

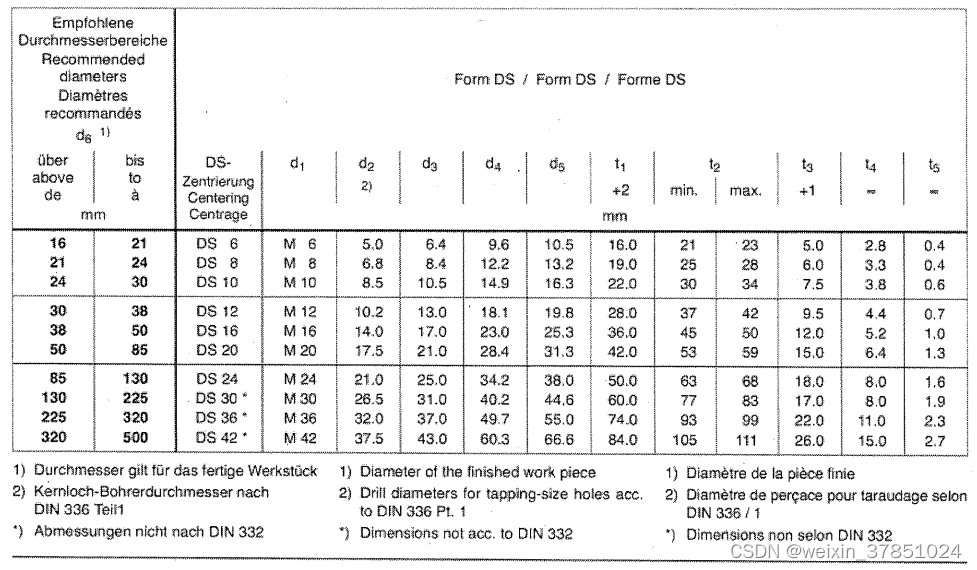

DIN 332/1 ：



中心孔的加工

• 零件标准公差等级要求为IT10-IT12时，其标准公差值在0.04-0.012mm之间。中心孔的工艺为：车外圆—车端面—钻中心孔。
• 零件标准公差等级要求为IT8-IT9，其标准公差值在0.014-0.036mm之间，中心孔的工艺为：车外圆—车端面—钻中心孔—车端面—钻中心孔—热处理—研中心孔圆锥面。
• 零件标准公差等级要求为IT6-IT7，其标准公差值在0.006-0.012，中心孔的工艺为：粗车—热处理—（调质）—车外圆—车端面—钻中心孔—车端面—钻中心孔—粗研中心孔圆锥面—热处理—中心孔圆锥面。

今天就分享到这，如果大家觉得对您有所帮助，请帮忙点赞转发，谢谢！
