渐开线花键环规的几种加工方法

小伙伴们大家好，今天咱们聊一聊渐开线花键环规的几种加工方法。

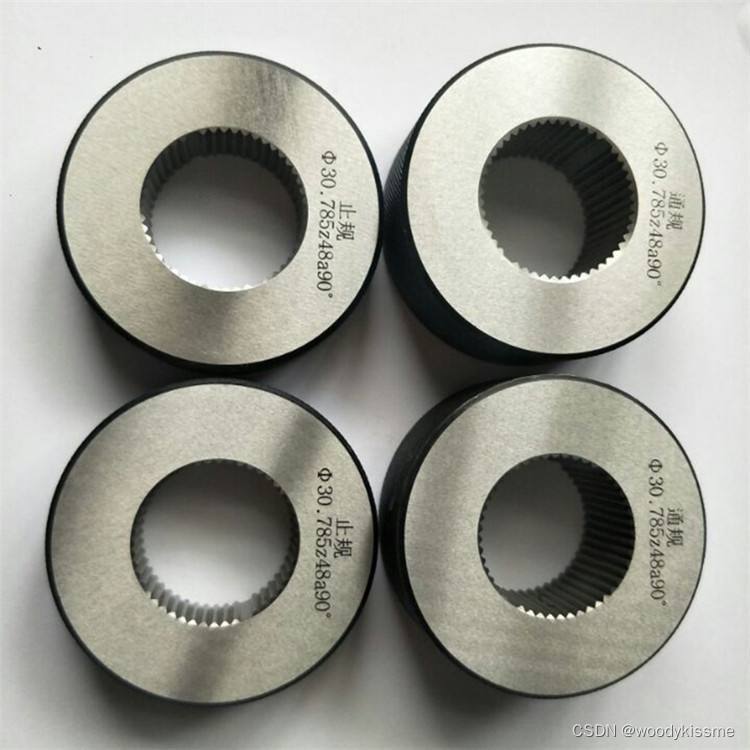

渐开线花键环规是在汽车、摩托车以及机械制造工业应用非常广泛的一种检测量具。它属于是一种内花键齿轮，其精度和表面粗糙度要求都比较高。采用的加工方法也比较多，下面详细看看都有哪些加工方法，各有什么特点：

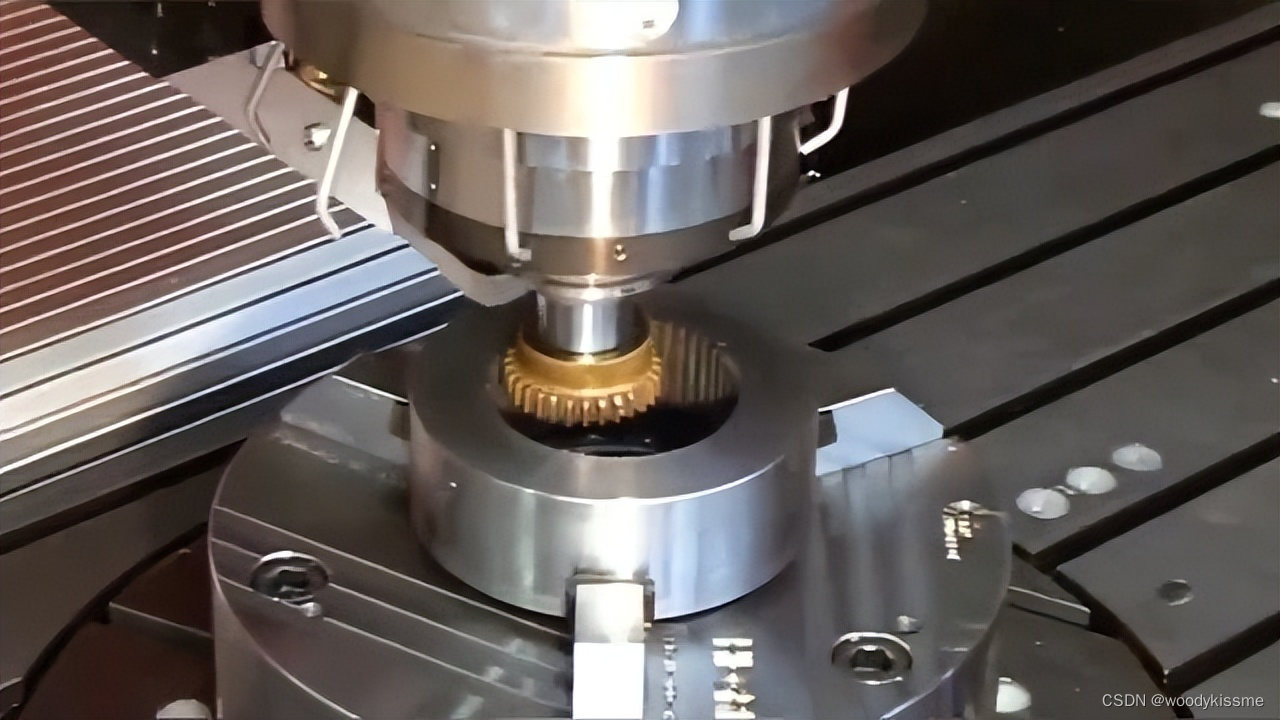

一、拉削或插齿加工

工艺路线：

备料——粗车——调质——精车——磨基准面——磨内孔——插齿或拉削（分度圆齿槽宽预留留量）——铣去余齿（仅对止规）——齿端倒角——氮化处理——精磨基准面——磨齿形——标志。

可以看到采用这种加工方法的工艺路线较长，需要的工装也比较多。另外一半也不会选用拉削的方式，拉刀的价格一般是比较高的。

二、电火花线切割加工（快走丝）

工艺路线：

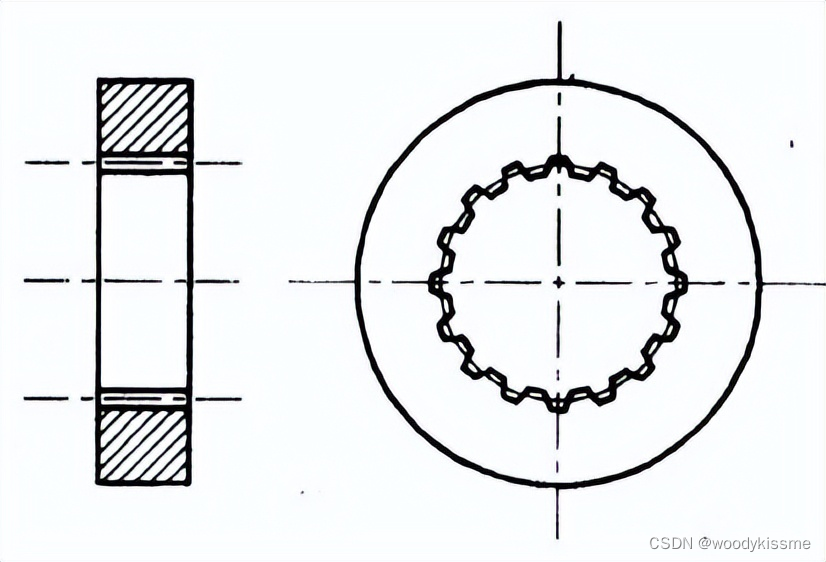

备料——车各部——热处理——磨基准面——快走丝（分度圆齿槽宽预留留量）——精磨齿形——齿端倒角——标志

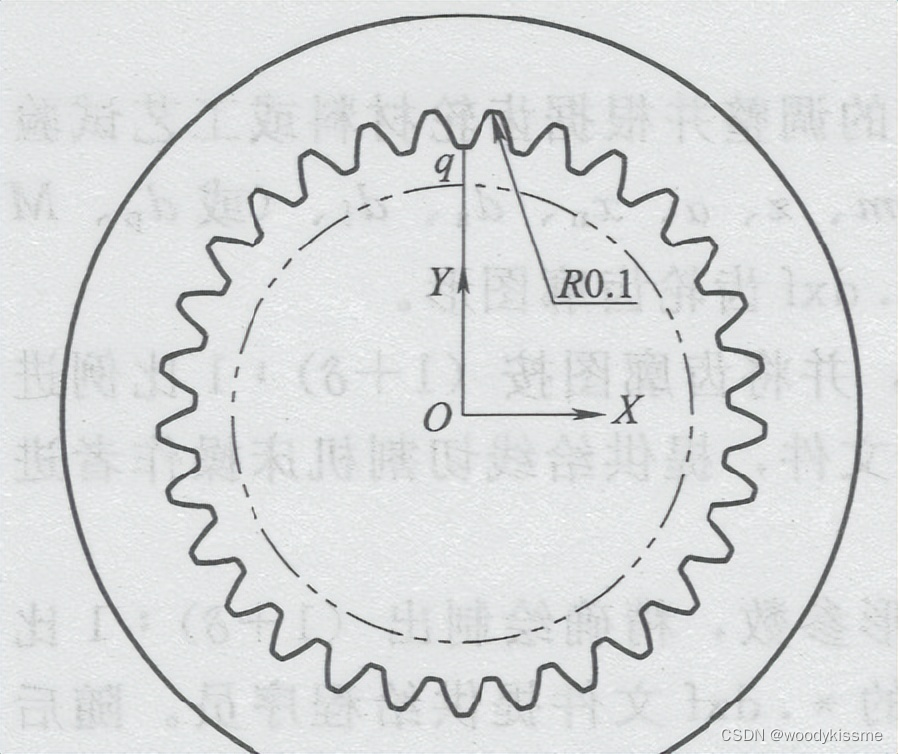

采用这样的加工工艺，工艺路线短，采用的工装较少，但是前提是需要有正确的齿形才行，如果用圆弧替代渐开线，需要注意控制理论误差在0.006mm以内。

三、电火花线切割加工（慢走丝）

备料——车各部——热处理——磨基准面——慢走丝——齿端倒角——标志

采用线切割的加工方法无需考虑工件的硬度，避免了因热处理产生的变形。而且慢走丝的精度和光洁度是非常不错的，但是加工的工时费也相对较高。

我是woodykissme，定期分享有关，机械传动及齿轮加工方面的内容，对这方面感兴趣的小伙伴，可以关注我。希望能够与大家讨论一下：

齿轮的设计及加工方法，加工齿轮所用的刀具设计、制造及使用方面的相关问题。

齿轮刀具设计计算方法，相关应用程序的开发，CAD二次开发自动绘图等的相关技术问题。

刀具应用方面，刀具的切削参数、涂层和使用寿命，加工中遇到的问题和解决办法等问题。

今天就分享到这，感谢您抽出宝贵的时间阅读！
