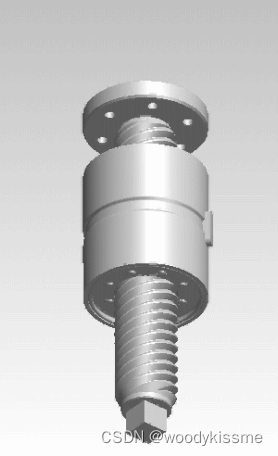

什么是行星滚柱丝杠？

最近有好朋友跟我说最近行星滚柱丝杠非常火，花点时间先了解一下，下面是我了解到的一些简单的内容，分享给大家，后面将持续学习分享，有兴趣的小伙伴们可以往下瞅瞅

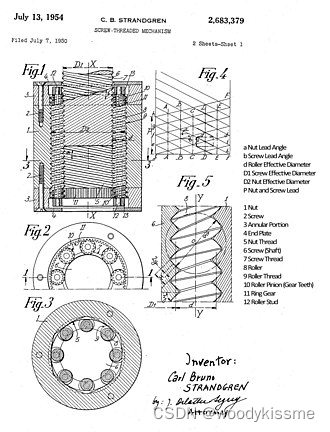

100 年前，一位瑞士人开始了这一切

他想：如果我们用小螺丝代替钢珠，类似于行星减速机的概念呢？于是“行星滚柱丝杠/卫星滚柱丝杠”诞生了。由于小螺杆具有更强的垂直剪切应力，因此与滚珠螺杆相比，其耐应力能力提高了 3 至 5 倍。

没有回流通道的整体速度最多可提高3倍，并且由于小螺杆的整体负载分散了负载，因此使用寿命也提高了10倍之多。最后可以说，这款产品是线性传动领域的劳斯莱斯级产品。

行星滚柱丝杠如何工作？

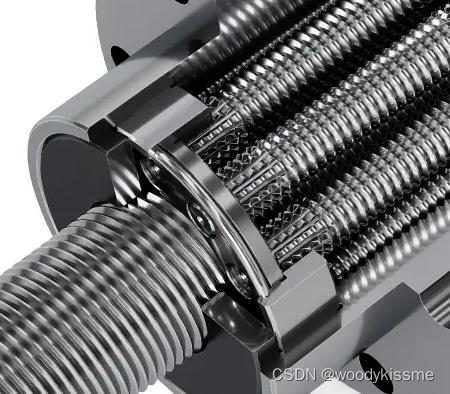

中间的“小螺丝”绕着“大螺丝”公转、自转，就像行星天体的运动一样。这是最好的、节能的、高响应的运动。因此，它能够忠实地反映来自电机的能量并转换导线的运动，效率也是最好的。由于小螺钉是集成的，因此可以分散高负载的负载。提高了很高的寿命，因此被命名为“行星滚柱丝杠”！

传统滚珠丝杠与行星丝杠比较？

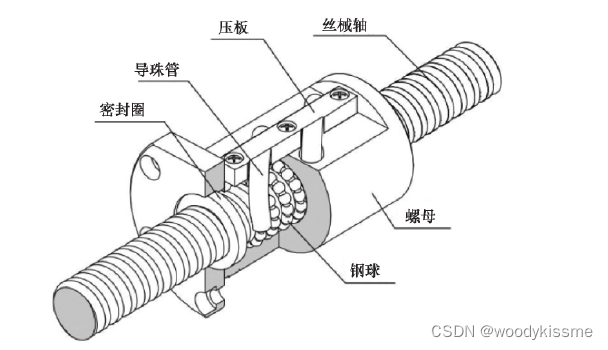

滚珠丝杠副结构图见图6，丝杠、螺母、滚珠配合截面图见下图：

组成：

滚珠丝杠副由丝杠、螺母、钢球、导珠管等组成。丝杠和螺母螺纹为单头或多头。丝杠、螺母螺纹滚道为单圆弧滚道或双圆弧滚道。结构简单。

循环方式：

丝杠、螺母滚道通过导珠管组成滚珠循环回路，每一个导珠管组成1. 5 圈或多圈滚珠链，丝杠副可以由多个导珠管组成多个滚珠链。

外形尺寸：

由于滚珠螺母及滚珠丝杠滚道槽较深，滚珠嵌在丝杠、螺母内部，因此，滚珠螺母外形尺寸小。

运动平稳性

由于滚珠在丝杠副循环滚珠链中运动要通过返向机构，容易产生冲击，影响丝杠副平稳性。

传动效率

由于滚珠外表面粗糙度高且精度高，滚动摩擦系数小，传动效率高，可以大于90%。

承载

小规格、小导程，承载小，大规格、大导程承载大。

加工及装配相对简单，零件加工及装配精度易于保证，因此，可靠性高。

---

下面是行星滚柱丝杠的特点：

组成

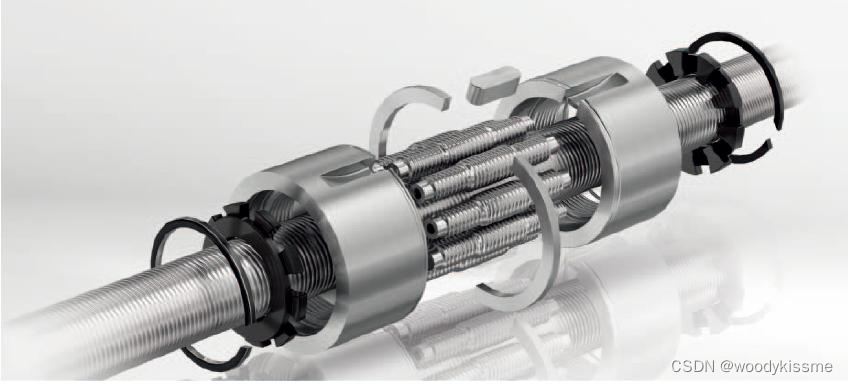

由丝杠、螺母、滚柱、内齿圈、压盖、挡圈等构成。丝杠、螺母为齿形角90° 三角形多头螺纹。滚柱为双凸圆弧齿形单头螺纹。结构复杂。

循环方式特点

滚柱丝杠副结构类似于行星齿轮结构。丝杠副有多个滚柱，且滚柱与丝杠、螺母呈多点接触。

运动平稳性

滚柱在丝杠副中滚动没有返向机构，不产生冲击、震动，因而丝杠副运行平稳。

承载：

滚柱接触点多，接触承载大。小规格、小导程行星滚柱丝杠副承载大于滚珠丝杠副承载。

使用行星滚柱丝杠有什么好处？

高负载和长寿命是行星滚柱丝杠的最大优点。与普通滚珠丝杠相比，适用载荷约为3-5倍，使用寿命高达15倍，因此产品或机器的稳定性会增加很多。显着降低维护成本和停机时间。

缺点是：制造成本比较高，贵一点，但是在国内厂家的努力下，成本下降了很多，让很多用户可以接受。

行星滚柱丝杠最常见的应用有哪些？

行星滚柱丝杠最适合需要快速、准确和重载响应时间的应用。最初的应用主要是用于 导弹防御系统、航空等先进应用……从那时起，越来越多的工程师改进了整个生产工艺，大大降低了成本，使整个价格可以大大降低……现在它已经开始出现在工业级应用中。

例：全电动注塑机（使用空心电机）、弯管机、电动冲床、折弯机等……
