STM32 LCD驱动Bresenham算法画线详解（含代码）

3、Bresenham算法

    Bresenham算法是计算机图形学领域使用最广发的直线扫描转换算法。假定直线斜率在0~1之间，该方法类似于中点法，由一个误差项符号决定下一个像素点。

    算法原理：过各行各列像素中心构造一组虚拟额网络线，按直线从起点到终点的顺序计算直线与各垂直网格线的交点，然后确定该列像素中与此交点最近的像素。该算法的巧妙之处在于采用增量计算，使得对于每一列，只要检查一个误差项的符号，就可以确定该列的所求像素。

     （1）假定直线斜率k在0~1之间：从左到右

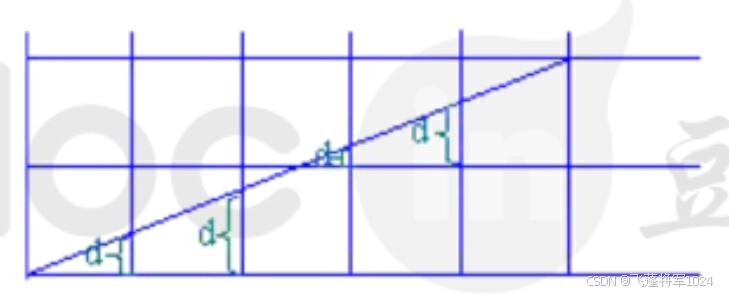

如图所示，设直线方程为yi+1=yi+k(xi+1-xi)+k ,假设列坐标像素已经确定为xi，其行坐标为yi。那么下一个像素的列坐标为xi+1，而行坐标要么是yi，要么递增1为yi+1。是否增1取决于误差项d的值。误差项d的初值d0=0，x坐标每增加1，d的值相应递增直线的斜率值k，即d=d+k。一旦d≥1，就把它减去1，这样保证d在0、1之间。

    当d≥0.5时，直线与垂线x=xi+1 交点最接近于当前像素(xi,yi)的右上方像素(xi +1,yi +1)；

    当d<0.5时，更接近于右方像素(xi +1,yi)。

    为方便计算，令e=d-0.5，e的初始值为-0.5，增量为k。
