基于STM32G4芯片的DAC应用示例

有人使用STM32G431芯片做DAC应用，具体来说就是通过DMA将数据从指定内存传送给DAC数据寄存器，并由定时器触发DAC转换。他发现总是没法实现该功能。这里简单介绍下相关实现过程，并做些提醒。这里要演示的基本功能就是让DAM将内存数据周期性传输给DAC数据寄存器，最后输出一路正弦波。



结合STM32G4芯片的特性，这里可以有两种实现方式。

第一种，DMA的请求来自于DAC1的转换事件。第二种,DMA的请求来自于定时器事件，下面用到的是定时器的更新事件。这里就两种实现方式的配置及相关用户代码简单介绍下，以供参考。



我们先看第一种方式，即DMA请求来自DAC转换事件，定时器3触发DAC的转换。

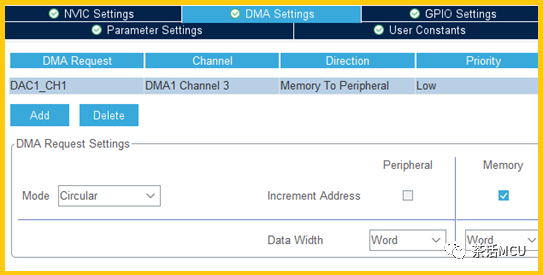

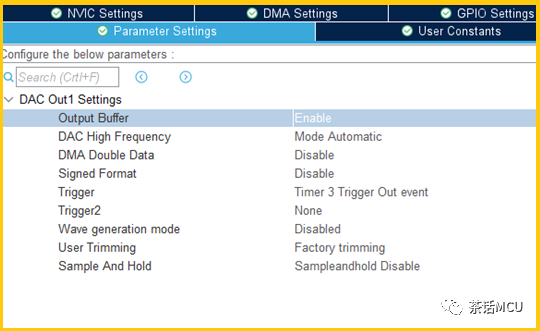

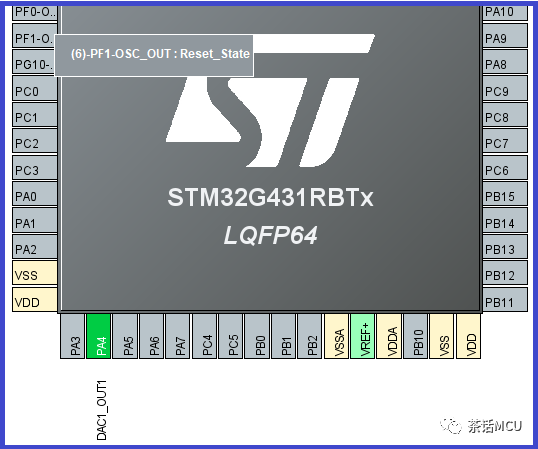

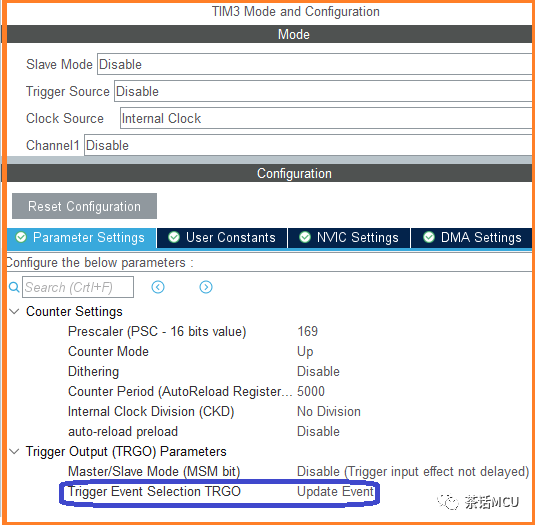

使用CubeMx进行配置，主要配置如下:

完成配置后生成初始代码，再添加下面代码即可验证测试:

#define   Tpai     (2*3.14159)

uint32_t  PData[200],Dac_data;

 uint16_t     i;

for (i=0;i<200;i++)

{

PData[i]=

(uint32_t ) (2000*(sin((Tpai/200)*i))+2000);

} //prepare data for DAC



HAL_DAC_Start_DMA(&hdac1,DAC_CHANNEL_1,(uint32_t*)&
