西门子S7-200SMART PLC与西门子V20变频器USS通讯

• 硬件介绍：

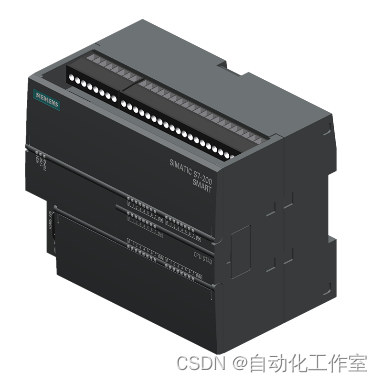

1. 西门子S7-200SMART ST40一台；

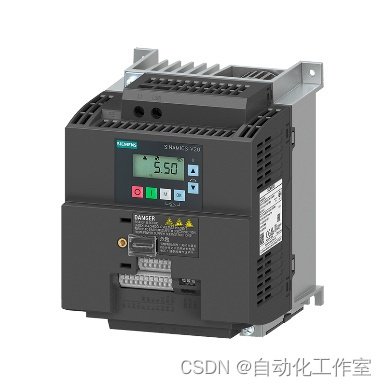

1. 西门子V20变频器一台；

1. 电机一台；
2. 若干快接插头；
3. MCGS触摸屏1台：TCP7062Ti;
4. 串口通信线标准接口2个。

• 通讯接口

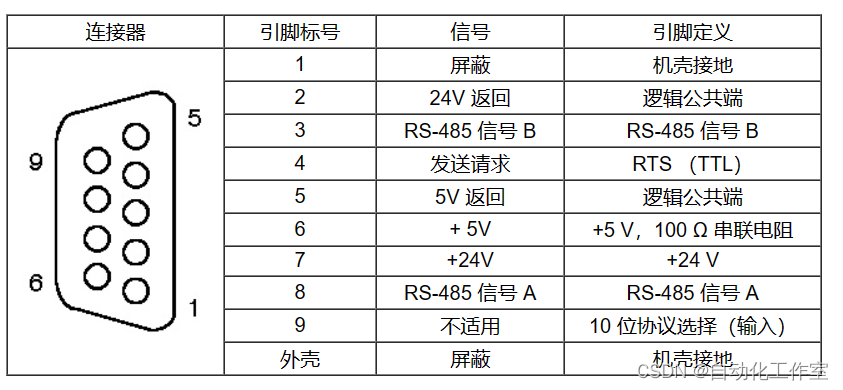

1. S7-200 SMART CPU 集成的 RS485 通信端口（端口0）是与 RS485 兼容的9针 D 型连接器。CPU 集成的 RS485 通信端口的引脚分配如表1. S7-200 SMART CPU 集成 RS485 端口的引脚分配表所示，我们需要把连接器的引脚标号8 RS-485信号A和引脚标号3 RS-485信号B引出。

说明：RS485 是双绞线A和B。通常是3-A，8-B，公头母头都是如此，通信双方接线直连，A接A，B接B，RS485是半双工。

2.西门子V20变频器本体带有RS-485通讯接口，其中P+接RS-485信号A，N-接RS-485信号B。

• 硬件连接

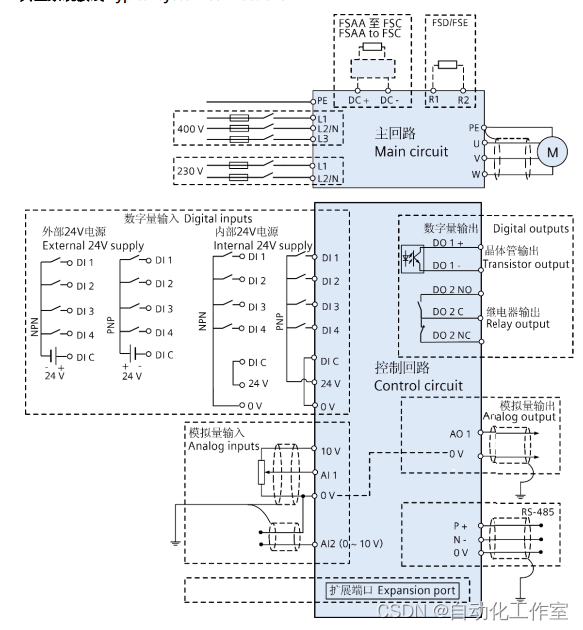

（1）根据西门子S7-200SMART和西门子V20变频器的接线图进行接线，在此V20变频器使用的是L1、L2/N，电机连接U、V、W。

（2
