S7-200SMART模拟量输入的处理

模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。普通模拟量模块可以采集标准电流和电压信号。其中，电流包括：0-20mA、4-20mA两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。在本文中采用的是西门子S7-200SMART 模拟量模块EM AM06(4AI/2AQ),采用的是电流0-20 mA或电压+/-10V的两种方式，需要注意的是S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。

本文采用的温度变送器为4-20mA输出，温度范围为0-100℃，4mA相当于5530，也就是4-20mA温度传感器的数据范围为5530-27648(有效范围22118)；这就对应了0℃到100℃。

整定公式：(AIW - 5530)/22118 .0*100.0-0

若温度范围为-75-150℃，整定公式：(AIW 5530)/22118 .0*150.0-（-75）。

硬件信息：S7-200SMART PLC型号为：ST40

模拟量模块型号为：EM AM06(4AI/2AQ)

程序实例：

最终温度数据VD16的显示当前温度值，具体操作步骤如下：

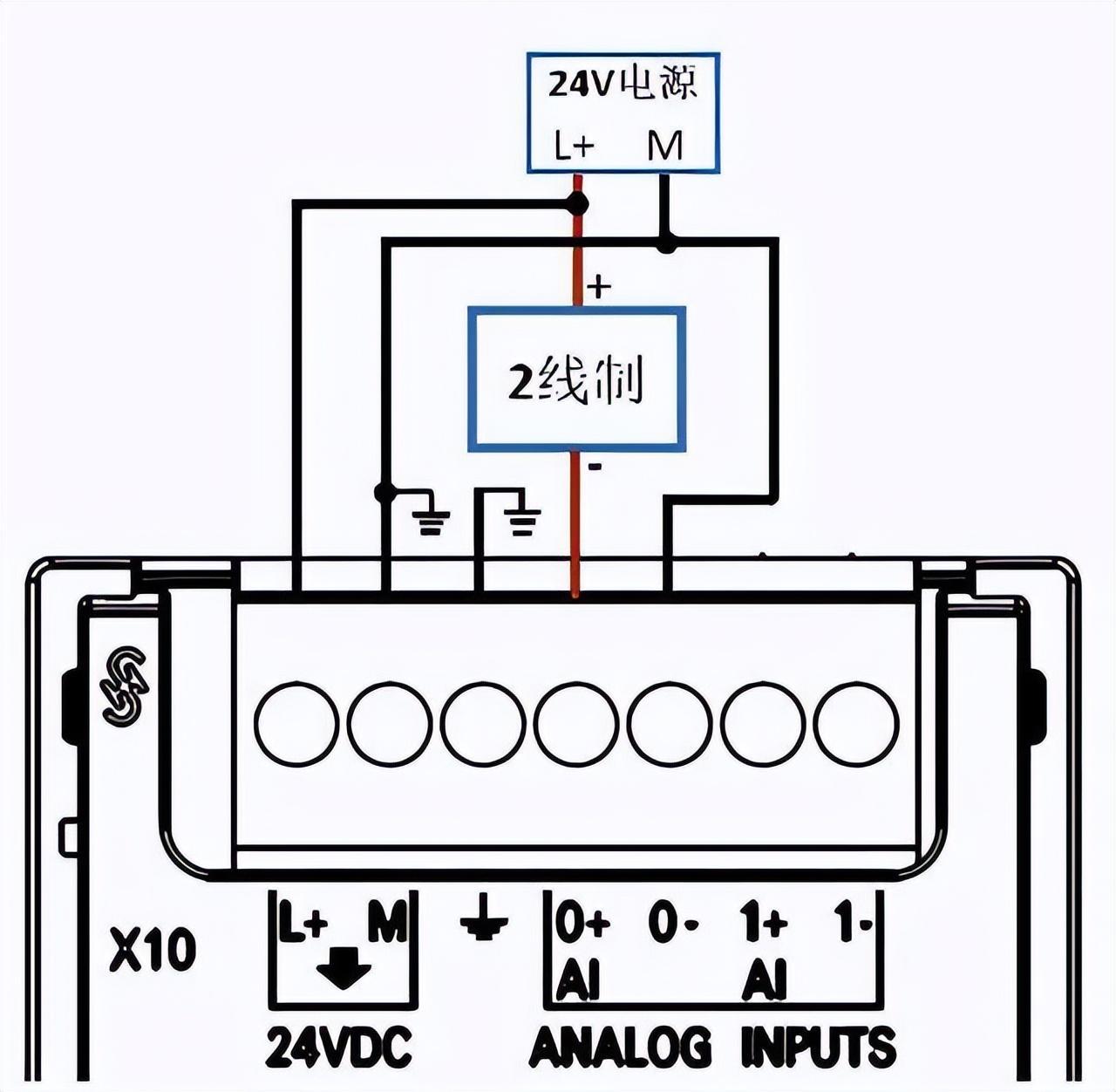

1、两线制传感器接线

①：如图将温度变送器接入模拟量模块

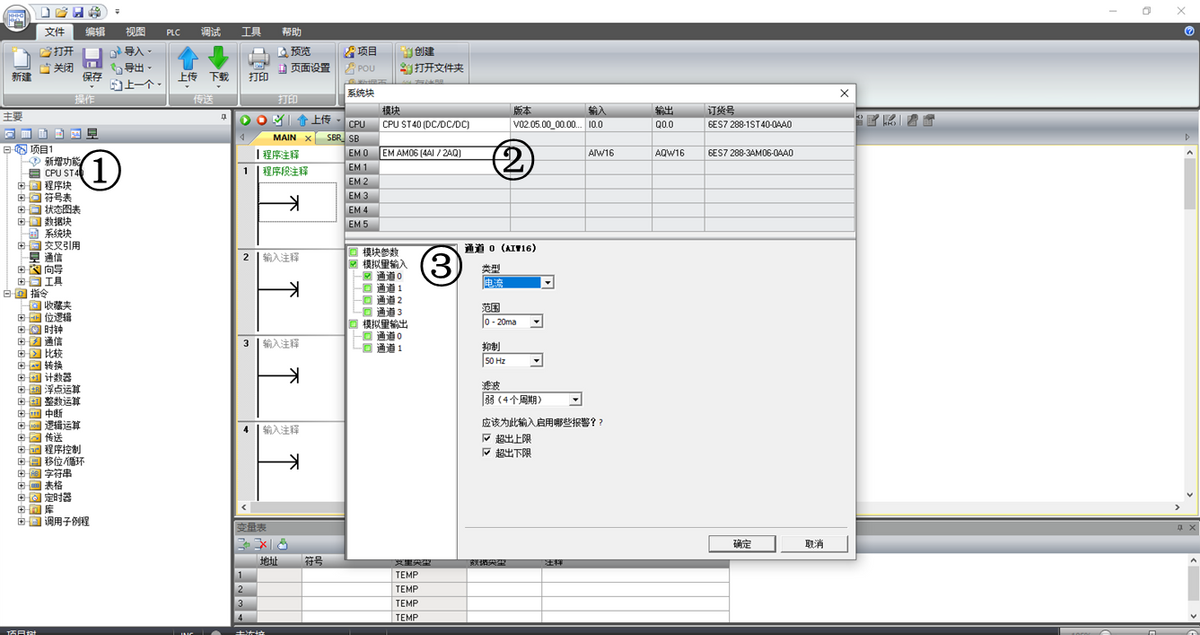

2、设备组态

①：点击 CPU ST40

②：组态模拟量模块

③：将接入的通道改为电流0-20mA

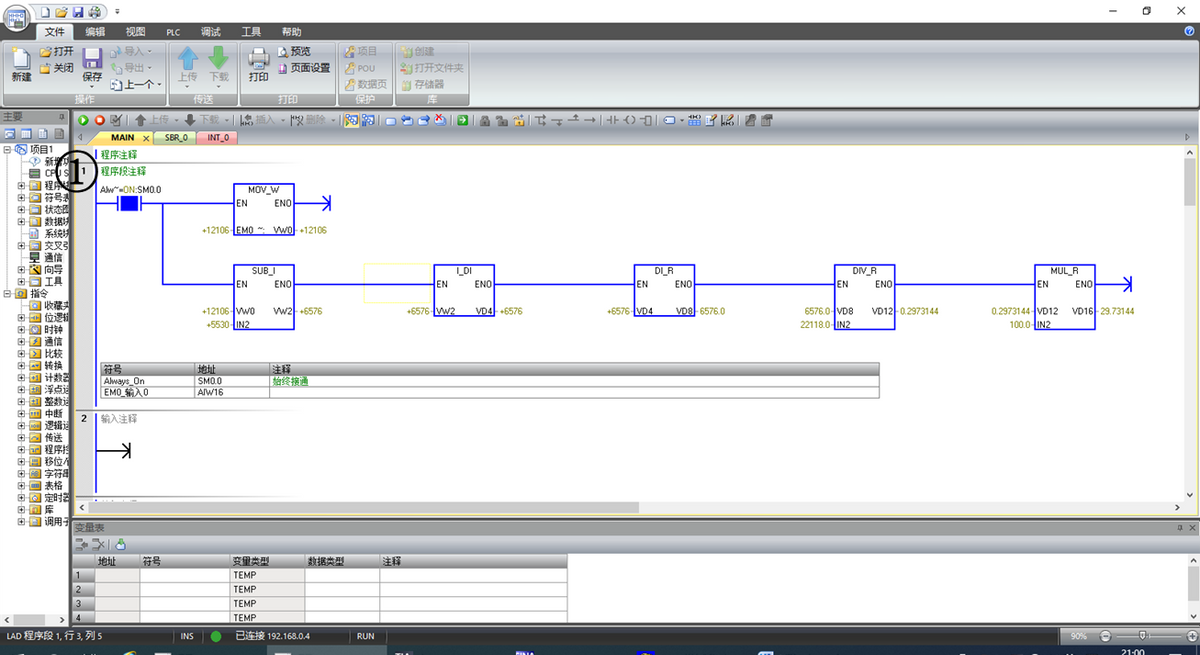

3、编写程序

①：编写程序，温度显示正常，表明模拟量接线与编程正确。
