LTE 中UE的Cat类型详细协议介绍

什么是Cat.0？
　　Cat.即UE-Category，根据3GPP的定义，UE-Category分为1~10共10个等级，其中Cat.1-5为R8定义，Cat.6-8为R10定义，Cat.9-10为R11定义。

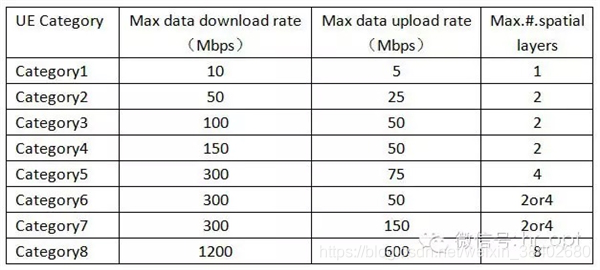

如上图，UE-Category主要定义了UE终端能支持的上下行速率。
　　Cat.0是被写入3GPP Rel.12标准，支持更低速率、更低功耗版本的LTE终端等级。Cat.0 和 Cat.1都是指向广阔的物联网市场，实现更低功耗、更低成本物联网设备连接到LTE网络。支持更低Category，对可穿戴设备、智慧家庭和智慧电表等物联网应用非常关键。
　　不过，一直以来，无论是网络还是终端芯片，LTE与物联网之间总是存在一条难以跨越的鸿沟，不过，随着这些年一些通信设备公司和芯片公司的积极投入，可望改变市场局势，为LTE网络连接物联网提供更广阔的前景。比如，前不久，Sequans与Altair相继宣布近期将推出Cat.0和Cat.1芯片组。
　　为什么要定义Cat.0呢？
　　为了应对物联网，LTE-M(M2M)必须对LTE网络进行几个方面的优化：
　　1)设备成本
　　尽管大量设备接入带来巨大价值，但是，连接设备的成本却是一个大问题。 连接蜂窝网络的设备需要芯片支持，为了支持高清视频、在线游戏，目前LTE芯片主要支持几十到几百Mpbs的高速高性能LTE网络。芯片支持的速率越高，硬件就越复杂，成本也就越高。物联网M2M应用并不需要这么高的速率，甚至有些设备间连接只需要几百bps就够了。因此，为了减小设备成本，就得简化芯片来满足物联网M2M应用需求。
　　2)电池寿命
　　我们可以每天给手机或平板充电，物联网设备不可能每天甚至每个月为其充电，不仅不方便，而且维护成本上升。一些设备需要长期保持运行状态，一旦电池耗尽，通信中断，可能会导致重大损失。比如，应用于火警联动的设备直接将信号传送至消防中心。超长的电池使用时间，就显得尤为重要。
　　3)增强覆盖
　　对于物联网M2M应用，覆盖同样非常重要。一个简单的例子，智能水表都安装在地下室或建筑物内隐蔽的地方。由于信号衰减，通常这些地方信号偏弱。所以，需要提升增强网络覆盖来应对物联网。
　　设备成本
　　为了减少设备成本，R12就制定了Cat.0终端等级，实际上，Cat.0指的就是低成本的M2M设备。为了降低设备复杂性和减小设备成本，Cat.0定义了一系列的简化方案，主要包括：
　　1. 半双工FDD模式(Half duplex FDD).
　　半双工FDD模式允许在FDD模式下时分复用。
　　2.减小设备接收带宽到1.4MHz，当然，也可以扩到20MHz。
　　3.单接收通路，取消RX分集双通路。
　　4.低速数据速率。不仅降低速率需求，处理器计算能力和存储能力也相对降低。
　　在R13版本还会有进一步的优化，比如取消发射分集，不再支持MIMO，支持小于1.4MHz更低的带宽，支持更低的数据速率。
　　关于Cat.0、Cat.1、Cat.4和R13版本的Cat.的特征比较如下图：

为了面向物联网，降低设备成本，除了定义Cat.0终端设备等级外，还需要对电池使用时长和覆盖进行优化。
　　电池使用寿命
　　为了省电，R12采用一种叫power saving mode (PSM，省电模式) 的方案。如果设备支持PSM，在附着或TAU(Tracking Area Update)过程中，PSM向网络申请一个激活定时器值。当设备从连接状态转移到空闲状态后，该定时器开始运行。当定时器终止，设备进入省电模式。当设备进入省电模式，设备不再接收寻呼消息，看起来设备和网络失联，但设备仍然注册在网络中。设备将一直保持这种省电模式，直到设备需要主动向网络发送信息(比如周期性TAU，发送上行数据等)。
　　据说，采用这种方案，两节5号电池可以用10年以上。

如上图，如果DRX不连续接收循环为10分钟，设备每周上传一次数据，这样，两节5号电池可以用132月(11年)之久。
　　增强覆盖
　　在增强覆盖方面，LTE-M采用的技术包括：放大数据和参考信号发射功率、重传、和降低性能需求，比如，允许更长时延和更高的误码率。采用这些技术，覆盖性能可以提升20dB。
　　总之，当我们在要求4G网络更快、更强时，物联网M2M设备却不停在喊，低点，再低点，还能再低么？也许后面还有比Cat.0更低的等级，不过应该叫Cat.几呢？
