NML（Non-Local Mean）非局部平均算法 完全解析与积分图加速 （附代码）

最近开始学习在Denoise方面的内容，在这方面比较重要的传统算法当然是BM3D这种到目前比较fancy的，效果也是目前最好的算法。但是BM3D的一个致命缺点就是速度很慢，所以BM3D我们以后再说吧，我们先讲一下BM3D算法中的基础，Non Local Mean算法。

总所周知，很多的简单的降噪算法，都是单Kernel的，例如，均值滤波、中值滤波等，都是使用一个固定的Kernel对图像进行一个滤波操作。这种算法被称之为 局部算法。因为操作都是仅局限于Kernel内的。

而Non Local Mean算法是非局部的。但是我觉得在具体实现上，NLM也应该是local的，但是Non local ≠ global嘛，所以可以理解。

NLM的算法思想是通过利用图片中的所有信息，来对图像像素进行某种确定方式的相似度加权平均。

NLM通过在图像块中进行搜索，通过计算滑动窗口与指定窗口的欧氏距离，从而它们之间的相似程度，从而确定加权平均的值，进行滤波操作。

NLM 算法的过程可以用以下公式表示：

w(i,j)表示加权平均的kernel值。该值由两个块之间的相似度确定，而两个块之间的相似度则通过计算它们之间的欧式距离确定。但是，我们都知道，在一张图片中，每一个像素点，总是距离它越近的像素点与它本身的相似度越大，而距离越远，那么相似度就越小。在NLM中，算法假设权重的分布符合高斯分布

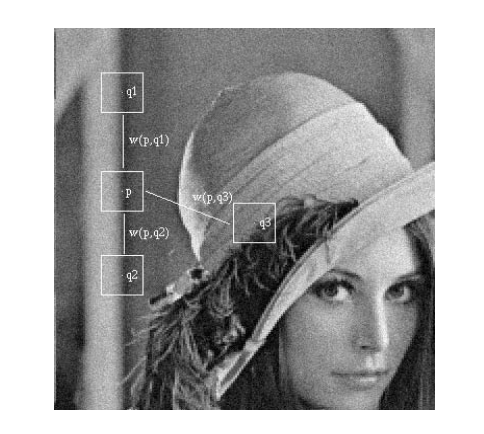

具体的算法表示可以看下图。

具体的算法过程如下：

1、图像的每一个像素CenterPoint都和周围的像素组成一个大小为BXB图像块Block

2、以CenterPoint为中心，确定一个大小为SXS的SearchWindow，该SearchWindows要比Block大

3、在SearchWindows中，以一个大小同为BXB的SearchBlock的搜索块进行滑动。

4、计算SearchBlock和Block之间的欧式距离Distance。

5、根据高斯分布和Distance确定相似度，确定平均加权的值



算法过程如下动图所示：



                                      （Non local mean算法计算过程图）

而后Distance = L1(Block-SearchBlock)

从而可以计算出加权平均值。

但是，NLM在实现上的一个弊端就是三层循环的嵌套，这样使得该算法的时间复杂度十分高。

在实现上，我们可以通过积分图来对算法过程进行一个加速。

积分图优化

接下来，我们来看一下使用积分图进行加速的trick应该如何实现。

首先，我们要明确的一个点在于，其实欧式距离的计算，为：

可以转化为：

在确定了这一点后，我们就可以将积分图应用在NLM上。

首先，我们来看积分图的原理：

假设我们要求的Area的像素和，我们可以使用一个两层嵌套循环遍历元素进行相加，但是我们也可以像动图这样，使用一个面积法的操作，来求出Area。

根据上述动图可以看到，Area = S1-S2-S3+S4，而Area正好可以视为我们所需要的sum(Block)。

而积分图上的每一个像素值都是自身坐标（X,Y）到（0,0）之间的所有像素值的和（如S1、S2，S3、S4），我们只需要提前计算出积分图，便可以将的复杂多次求和操作变成一次加减法，从而降低了计算的复杂度。

通过代码的实验，可以看到使用了积分图加速的NLM算法比原来的算法提升了数倍。

C++实现代码在这里！点我点我！
