国芯思辰|16位6通道AFE软硬件兼容ADS1120多参数监护仪应用方案

多参数监护仪在现代医疗体系中是关键的医疗设备之一，能够实时、精准监测患者的多项生理参数，而数据采集作为多参数监护仪的核心部件，直接影响着监测结果的准确性与可靠性。国产一款高性能的16位6通道AFE诸多特性能为多参数监护仪的数据采集提供了出色的解决方案。该AFE软硬件100%兼容ADS1120，器件具有许多集成功能，可以降低系统成本和组件数量，用于测量小传感器信号的应用程序。

该国产AFE具备16位分辨率，能够对输入的模拟信号进行精细量化。在多参数监护仪中，所采集的生理信号往往较为微弱且变化复杂。高分辨率可精确捕捉这些信号的细微变化，为后续的信号分析与处理提供高精度的数据基础。

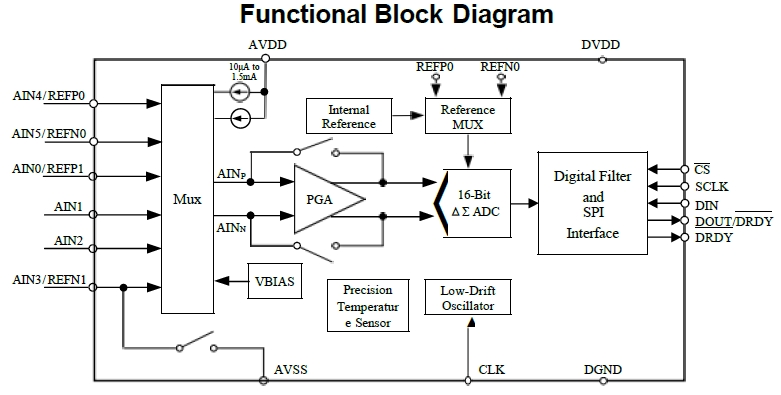

芯片具有三个差分或五个单端输入，通过一个灵活的输入多路复用器，一个低噪声，可编程增益放大器，每个通道的偏置电压，两个可编程激励电流源，一个电压参考，一个振荡器，一个低侧开关和精密温度传感器。它可以以最高3710kSPS的数据速率进行转换。在<20SPS时，数字滤波器可提供50Hz或60Hz的抑制噪声。内部PGA提供的收益高达128V/V。该PGA使芯片非常适合测量小型传感器信号的应用，如电阻温度探测器、热电偶、热敏电阻和电阻桥式传感器。

• 低电流：占空比模式下低至75μA（典型值）

• 通道数：5个单端/3对差分

• 输出速率：高达3.7kSPS

• 可编程增益：1V/V至128V/V

• 高集成度：

　› 集成内部基准：温漂10ppm/℃（Maximum）

　› 可编程差分放大器（集成高阻抗PGA）：0.02%初始精度

　› 集成2路高匹配度IDAC

   › 集成Bias电压和断线检测

　› 集成内部温度传感器

• 支持50/60Hz工频抑制

• 封装：5.0mm×4.4mm TSSOP

• 工作温度范围：–40°C至+125°C
