尺寸链介绍、计算及公差分析

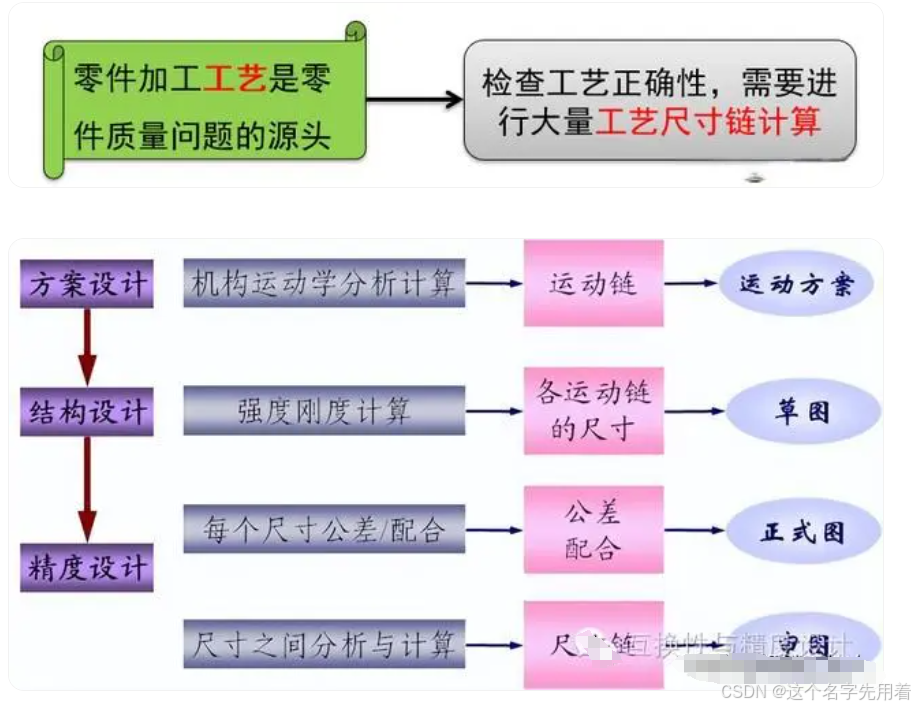

简单介绍：

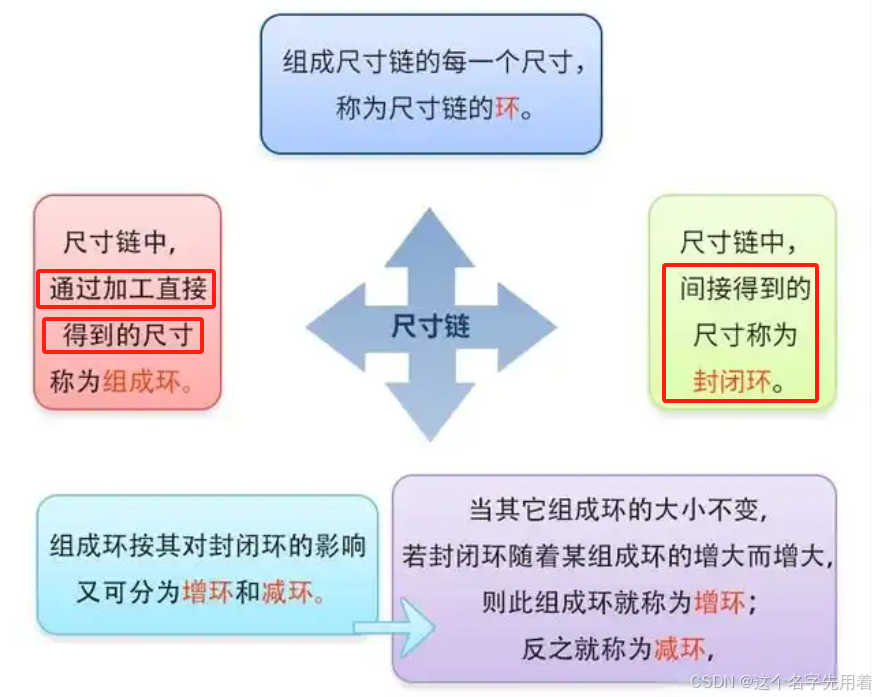

尺寸链（dimensional chain ），是分析和技术工序尺寸的有效工具，在制订机械加工工艺过程和保证装配精度中都起着很重要的作用。在零件加工或机器装配过程中，由互相联系的尺寸按一定顺序首尾相接排列而成的封闭尺寸组。组成尺寸链的各个尺寸称为尺寸链的环。其中，在装配或加工过程最终被间接保证精度的尺寸称为封闭环，其余尺寸称为组成环。组成环可根据其对封闭环的影响性质分为增环和减环。若其他尺寸不变，那些本身增大而封闭环也增大的尺寸称为增环，那些本身增大而封闭环减小的尺寸则称为减环。

特征：

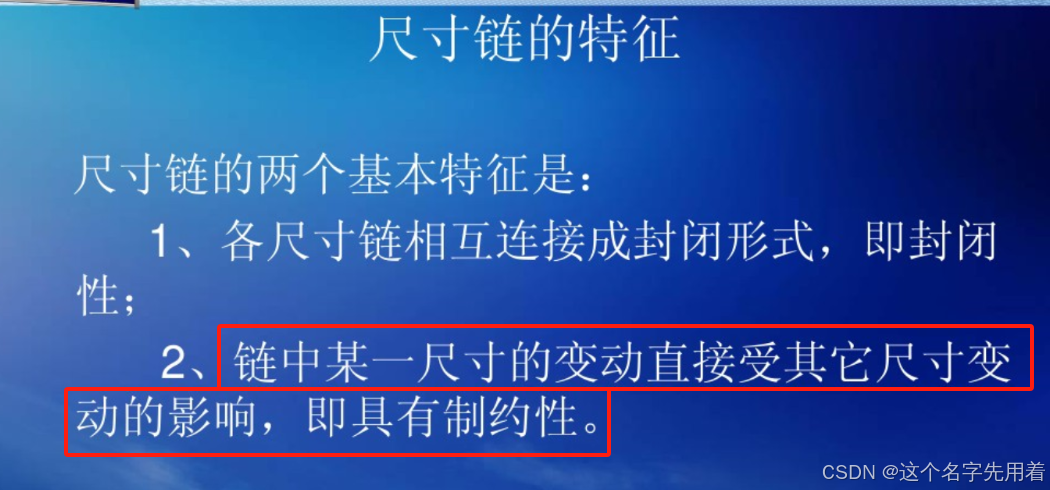

尺寸链的主要特征有两点，其一为封闭性，由有关尺寸首尾相接而形成；其二为关联性，有一个间接保证精度的尺寸，受其他直接保证精度尺寸的支配，彼此间有确定的函数关系。尺寸链按其构成空间位置可分为线性尺寸链、平面尺寸链、空间尺寸链，按其组合形式可分为串联尺寸链、并联尺寸链、混联尺寸链，按其用途可分为零件尺寸链、工艺尺寸链(又叫工序尺寸链)、装配尺寸链，按其几何特征可分为长度尺寸链和角度尺寸链等。利用尺寸链，可以分析确定机器零件的尺寸精度，保证加工精度和装配精度。

尺寸链的定义：

尺寸链是由一组相互连接的尺寸形成的封闭尺寸组。在工程设计和制造中经常用尺寸链来进行工艺尺寸换算，控制关键尺寸的公差，从而保证产品的制造精度。

尺寸链的分类：

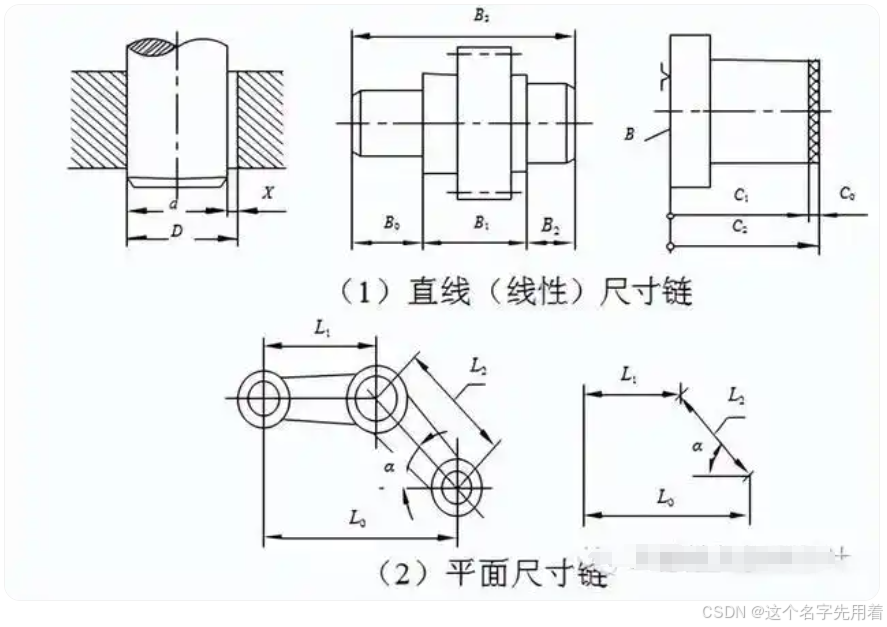

◆ 按其空间位置的构成可以分为：线性尺寸链（一维）、平面尺寸链（二维）和空间尺寸链（三维）。

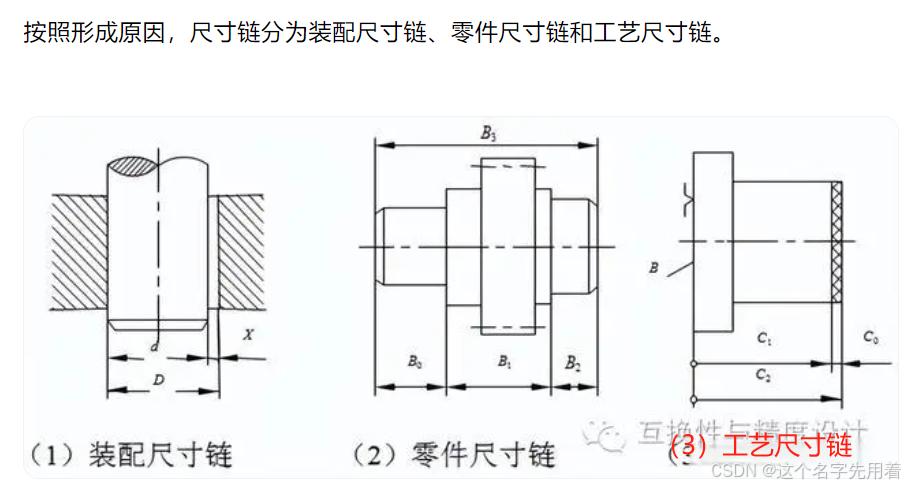

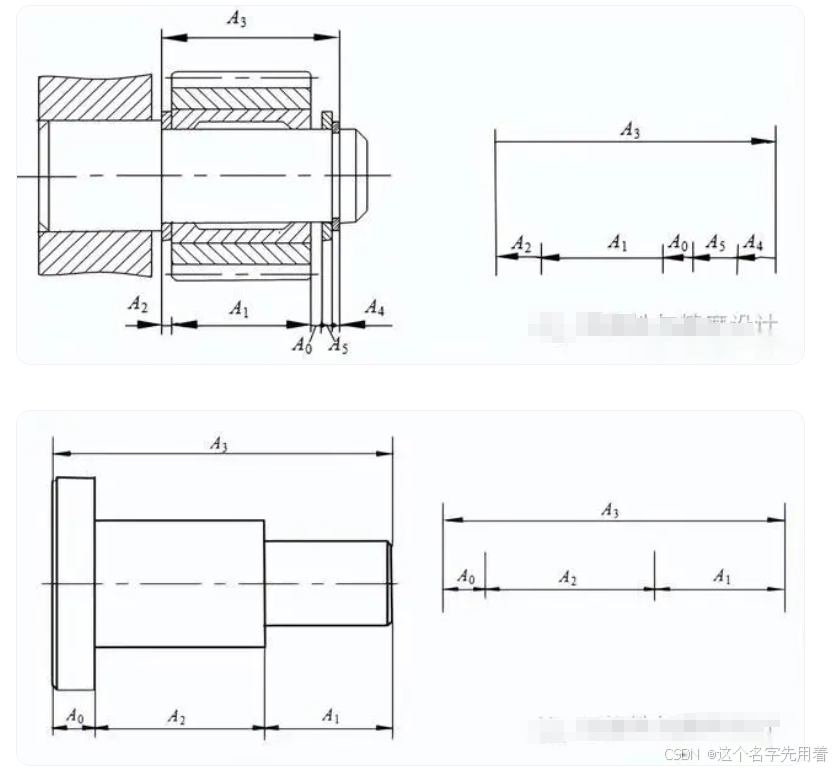

◆ 按其功能可以分为：装配尺寸链、零件尺寸链和工艺尺寸链。

工艺尺寸链的定义和换算：

1.工艺尺寸链的定义

在零件的加工过程中，决定各个工序要素间相互关系的尺寸通常可用彼此相联系的点、线、面按一定顺序排列，形成一个封闭的尺寸系统，这个尺寸系统就称为工艺尺寸链。

2.工艺尺寸链的分析与计算（换算形式）

由于产品的复杂性，产品制造需要很多工序才能完成。由于加工基准的转换，使工艺尺寸换算在工艺设计过程中占有非常重要的地位。尺寸换算主要有以下几种形式：

（1）原始基准与设计基准不重合：

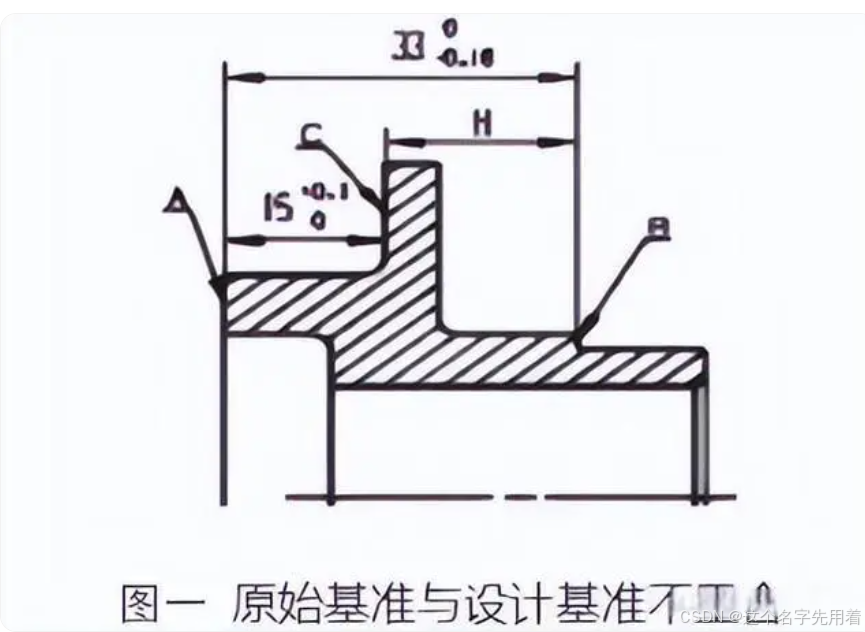

图1中A为设计基准，B为加工面，C为原始基准，尺寸H必须通过换算后求出。

（2）设计基准与测量基准不重合时的尺寸换算：

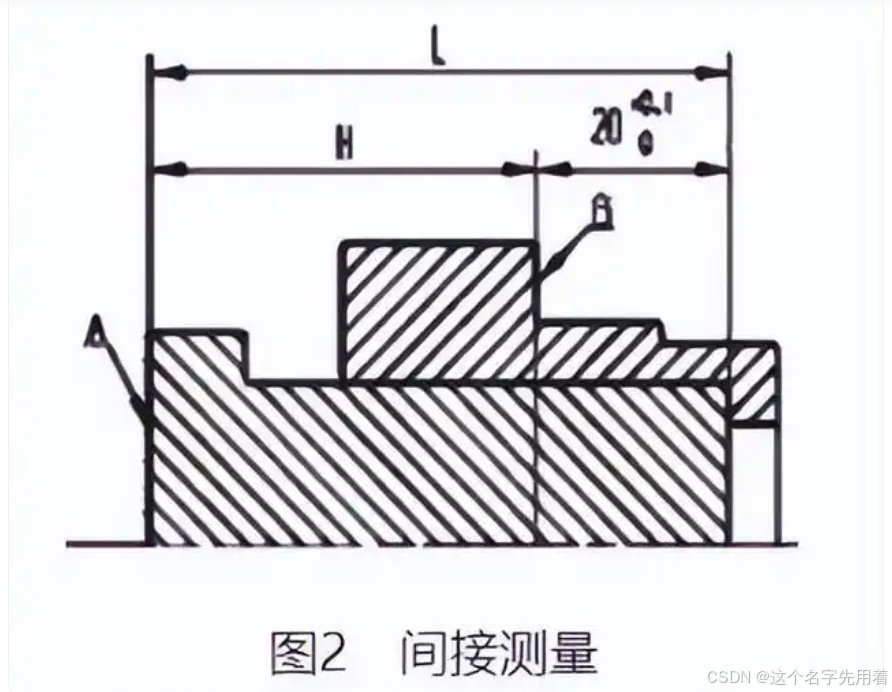

图2中工序原始尺寸为20，B为加工面。若要对该尺寸直接测量比较困难，因此将一个芯轴安装在零件上，与零件内部的定位面接触，借助基准A进行间接测量。尺寸L为固定长度，因此可以通过测量H来间接保证工序尺寸为20。

（3）多尺寸保证：

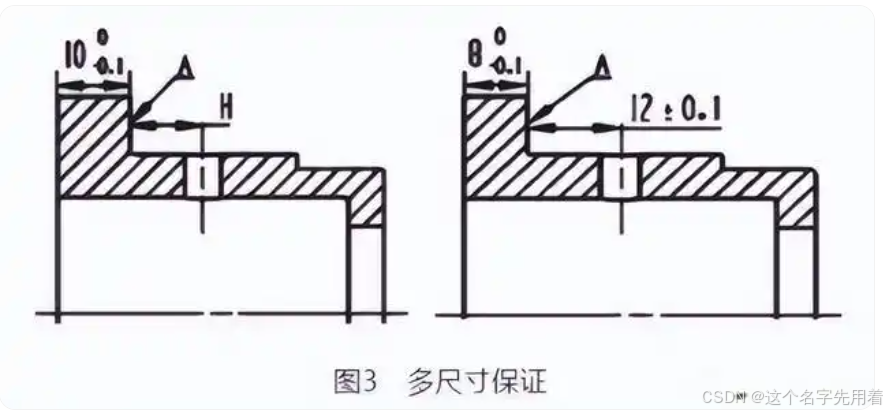

图3中小孔在粗加工阶段已经加工完成，主设计基准A在最后面加工保证，与主设计基准有关的尺寸有4个：10、H、8、12。两个工序中，小孔中心与左端面的距离不变，因此H值由10、8、12 三个尺寸共同来保证。

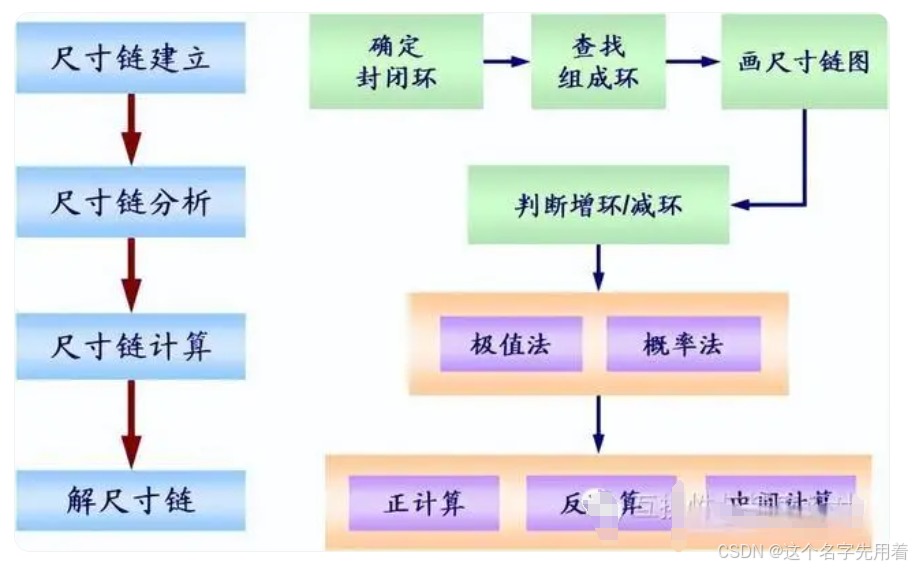

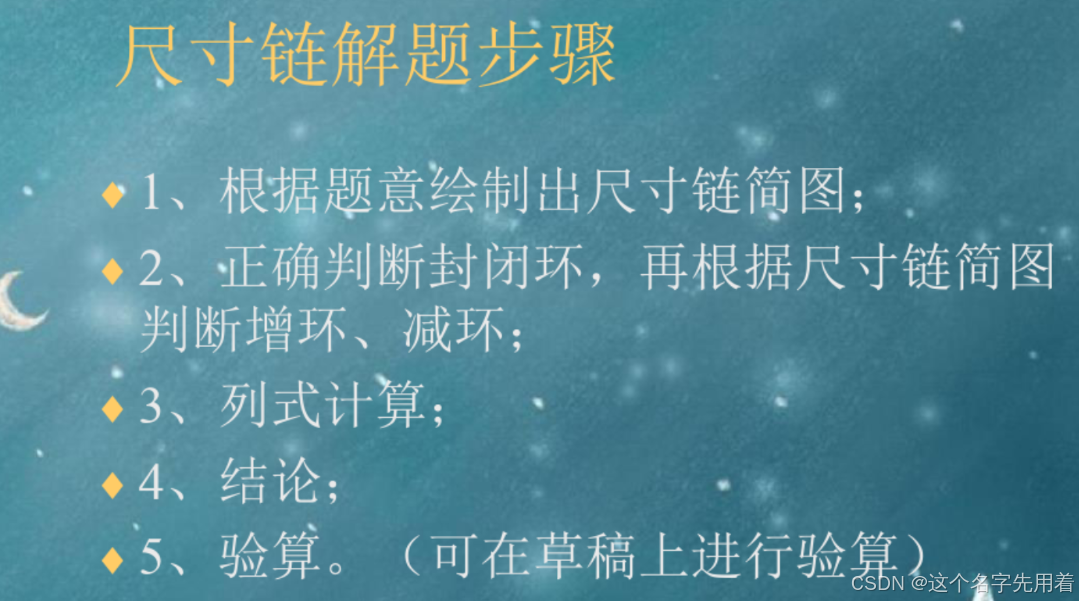

工艺尺寸链的解算步骤由上所述，要利用尺寸链原理来分析相互关联的工序尺寸及余量的变化规律。首先要由零件工序图画出尺寸链图，然后找出封闭环、增环、减环等进行解算。解算关键在于能否正确地画出尺寸链，判断封闭环。对于在生产实践中已出现和未出现的复杂尺寸链解算问题，都需要根据尺寸链的定义及工艺目的进行准确把握，再根据实际情况来进行解算。

一、尺寸链的定义与相关术语：

尺寸链的定义：由产品设计或工艺要求所确定的某一尺寸和对该尺寸有直接影响的全部尺寸，连接形成的封闭尺寸组。

尺寸链具有封闭性和相关性：尺寸链一定是封闭的，尺寸链中各尺寸一定具有相互联系。

环：尺寸链中每一个尺寸都叫做一环。

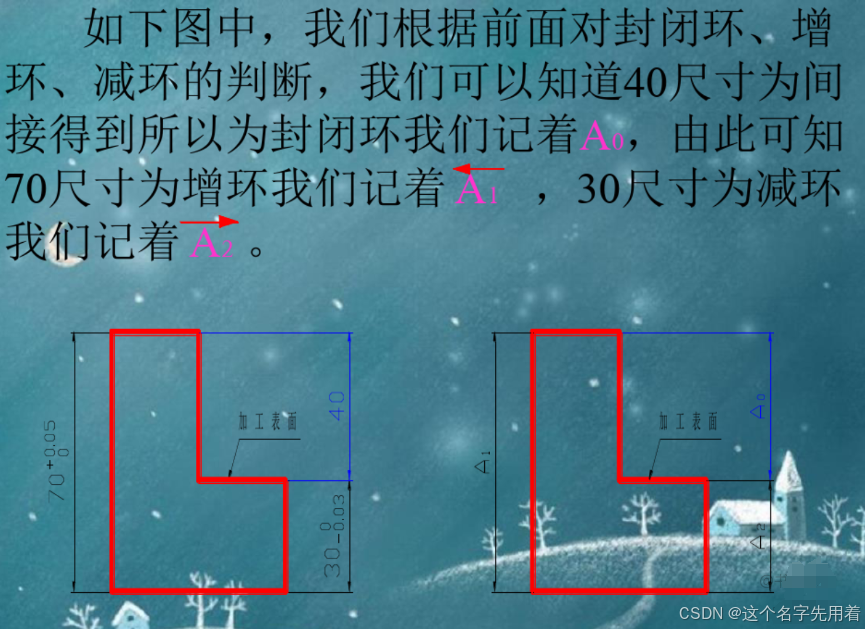

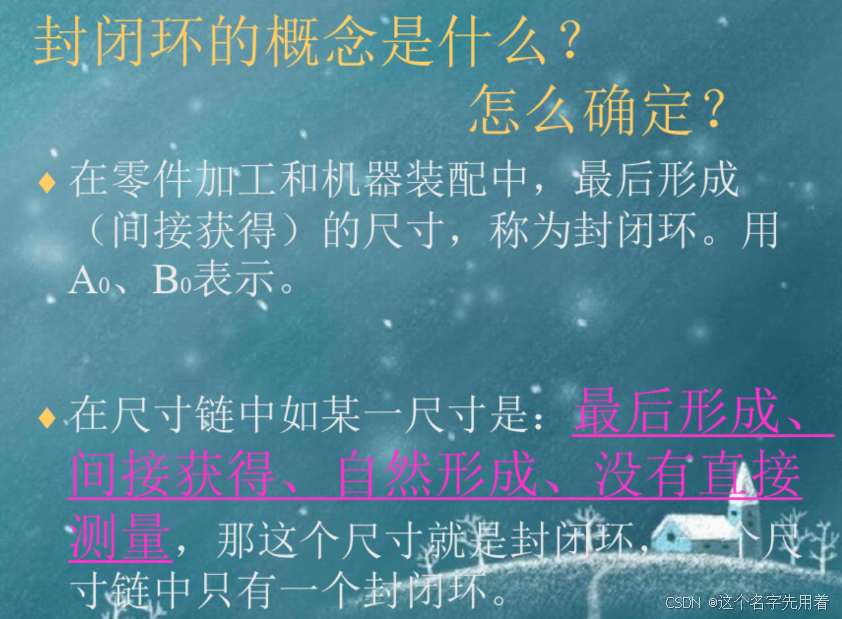

封闭环：加工或装配过程中最后自然形成的尺寸叫做封闭还。封闭环常用下标为“0”的字母表示 。一个尺寸链中只有一个封闭环。判断封闭坏是尺寸链分析的最重要一步。

组成环：除封闭环以外的其他环叫做组成环。组成环通常用下标为“1，2，3，…”的字母表示。根据对封闭环的影响不同，组成环分为增环和减环。

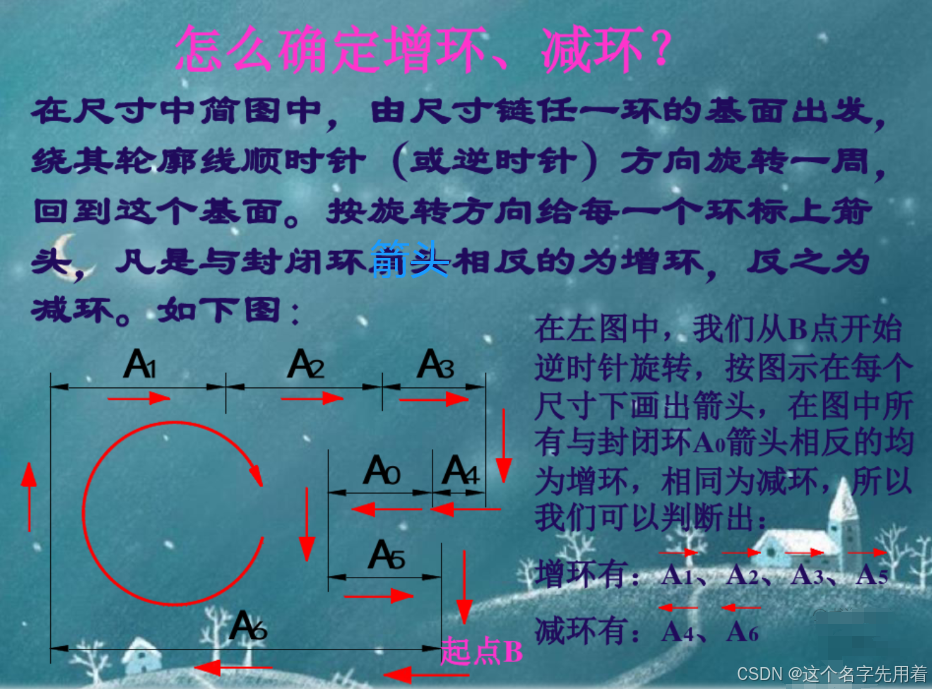

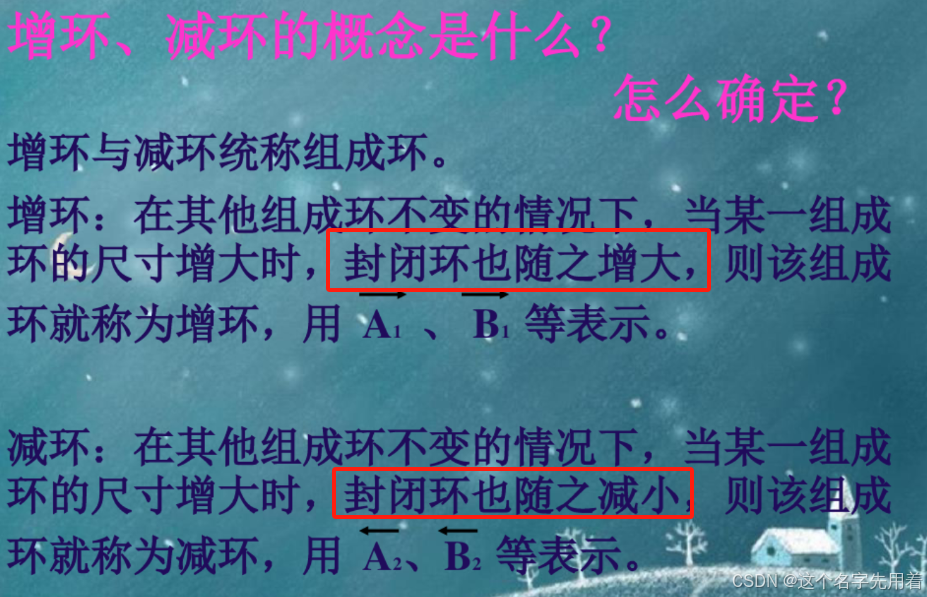

增环：与封闭环同向变动的组成环称为增环。即其他组成环不变,该组成环尺寸增大(或减小),封闭环尺寸随之增大(或减小)。

减环：与封闭环反向变动的组成环称为减环。即其他组成环不变,该组成环尺寸增大(或减小),封闭环尺寸随之减小(或增大) 。

二、尺寸链的分类:

2. 按照尺寸特征

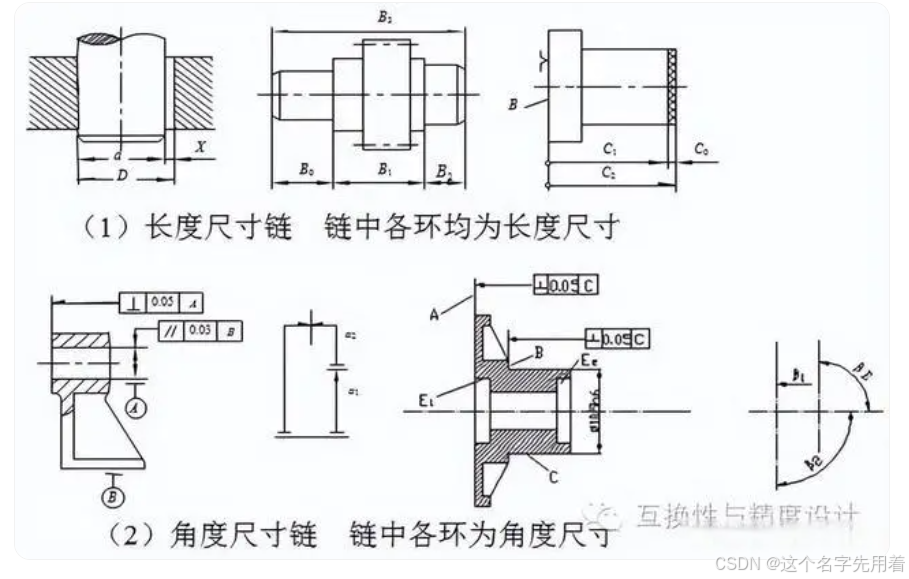

按照尺寸特征，尺寸链分为长度尺寸链和角度尺寸链。

3. 按照空间布置

按照空间布置，尺寸链分为直线尺寸链、平面尺寸链和空间尺寸链。

三、尺寸链的分析计算:

1. 极值法和概率法的不同:

(1) 试切法和调整法加工的不同

试切法是指操作工人在每个工步或走刀前进行对刀，然后切出一小段，测量其尺寸是否合适，如果不合适，将刀具的位置调整一下，再试切一小段，直至达到尺寸要求后才加工全部表面。通过试切—测量尺寸—调整刀具的吃刀量—走刀切削—再试切，如此反复直至达到所需尺寸。此法主要用于单件小批生产。

调整法是一种加工前按规定的尺寸调整好刀具与工件相对位置及进给行程，从而保证在加工时自动获得所需距离尺寸精度的加工方法。这种加工方法在加工时不再试切。生产率高，其加工精度决定于机床、夹具的精度和调整误差，用于大批量生产。

(2) 极值法和概率法和调整法的不同

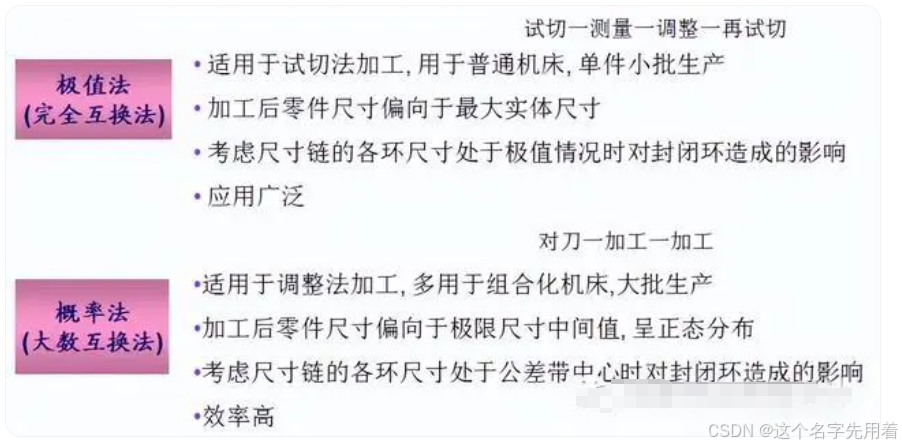

极值法适用于试切法加工，加工后的工件尺寸偏向于最大实体尺寸，极值法考虑工件处于极限偏差时对封闭环造成的影响。

概率法适用于调整法加工，加工后的工件尺寸以公差带为中心呈正态分布，概率发考虑工件处于公差带中心时对封闭环造成的影响。

2. 极值法解尺寸链的计算公式

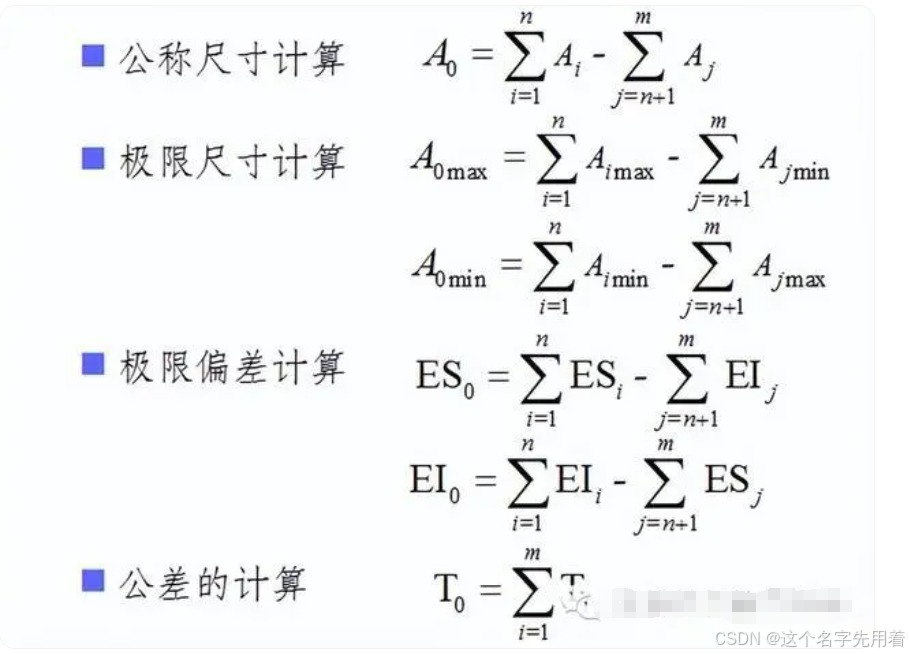

极值法解尺寸链的计算公式:

极值法：一般生产中应用。

概率法：应用于生产批量大的自动化及半自动化生产方面，或尺寸链的环数较多的场合。

极值法

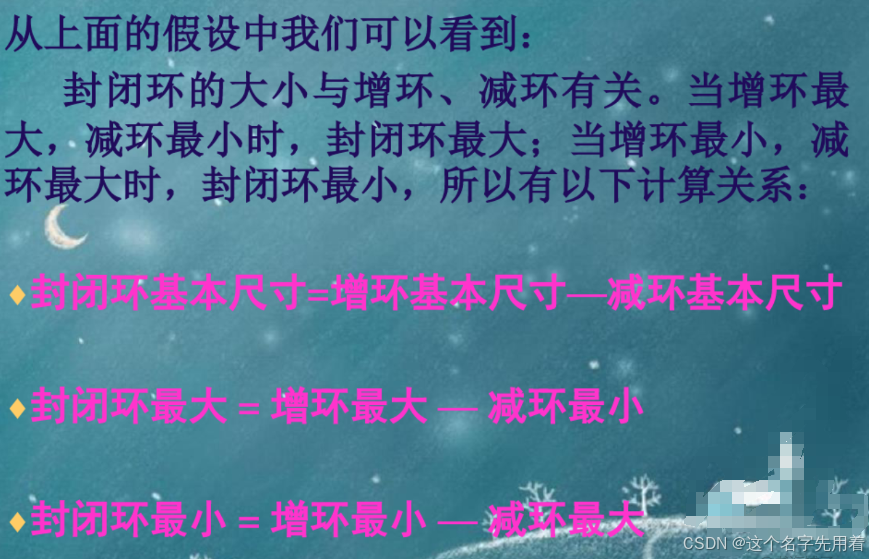

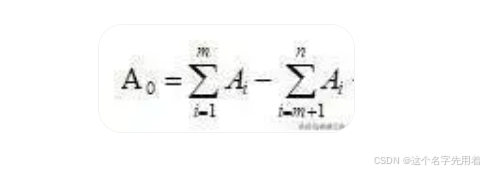

封闭环的基本尺寸

A0：封闭环的基本尺寸，m为增环数，n-m为减环数

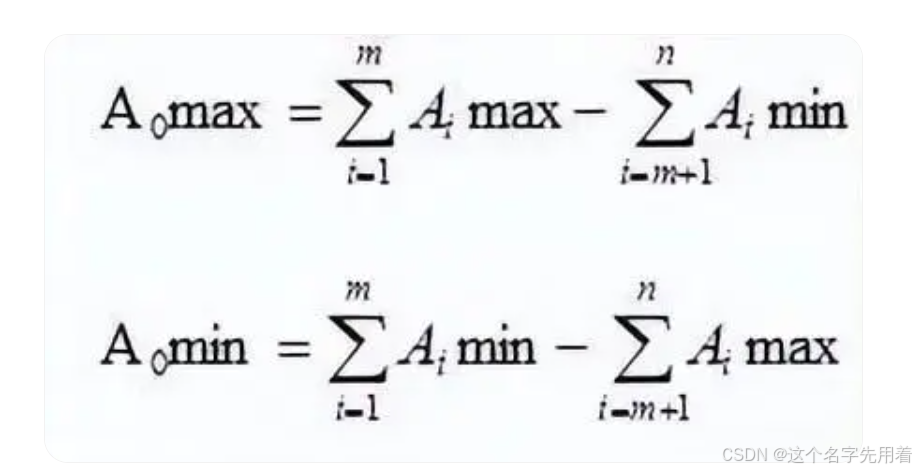

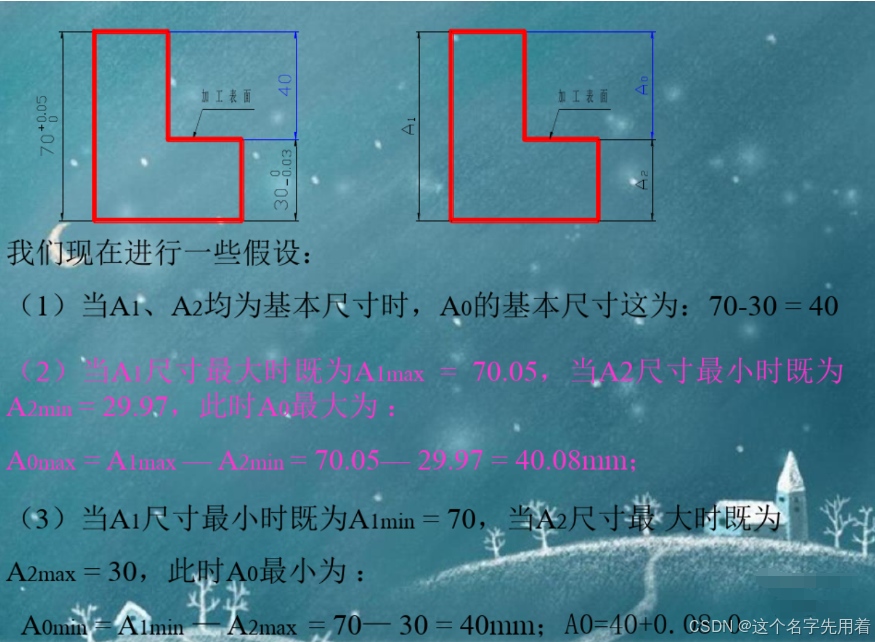

封闭环的极限尺寸：

封闭环的基本尺寸

封闭环的偏差：

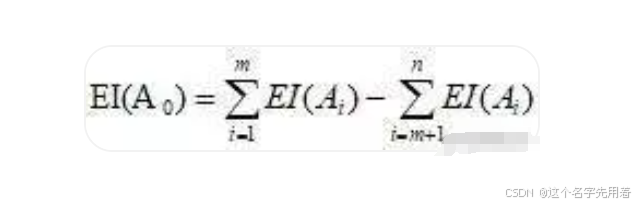

上偏差：

下偏差：

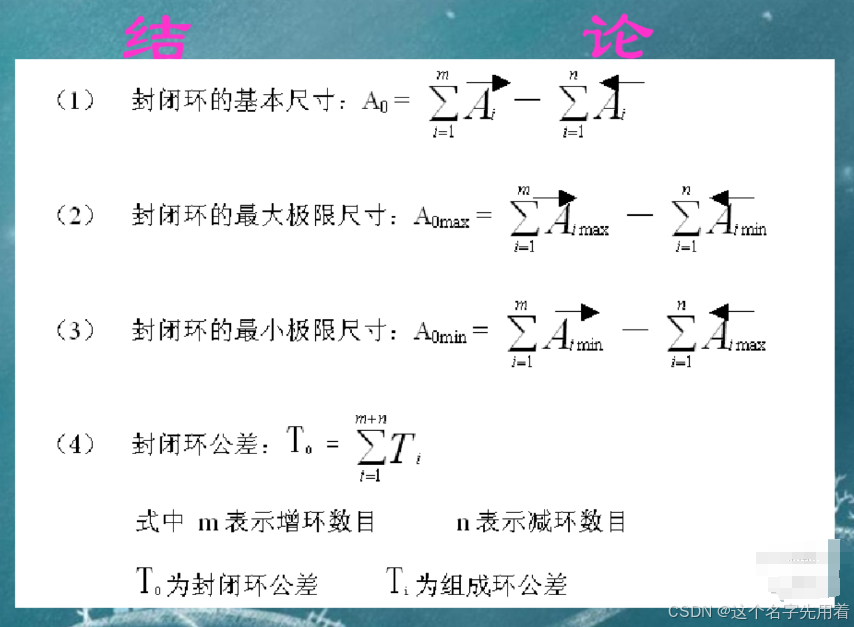

封闭环的公差：

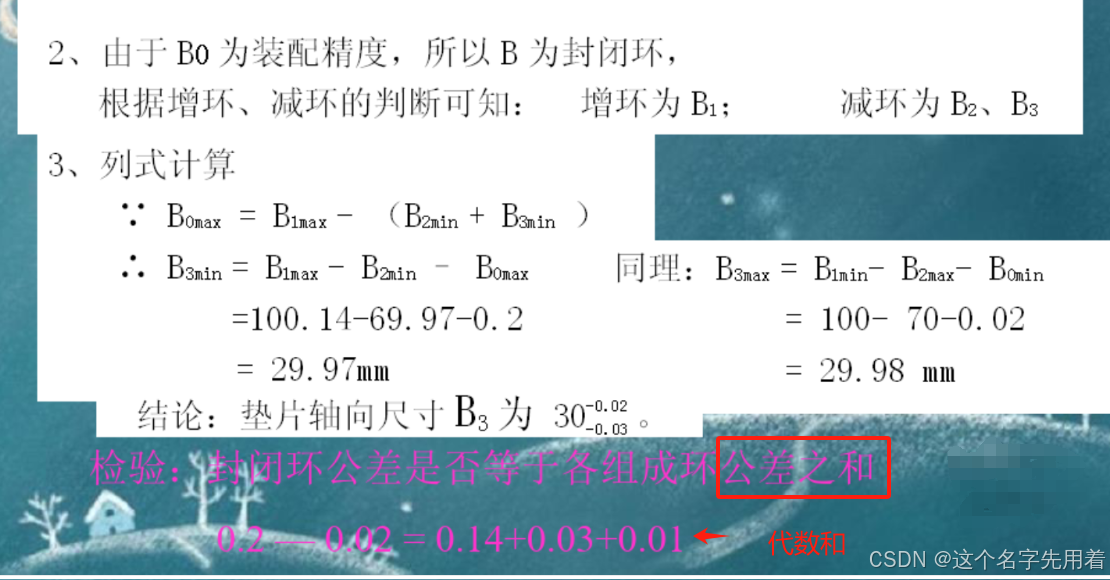

计算案例练习：

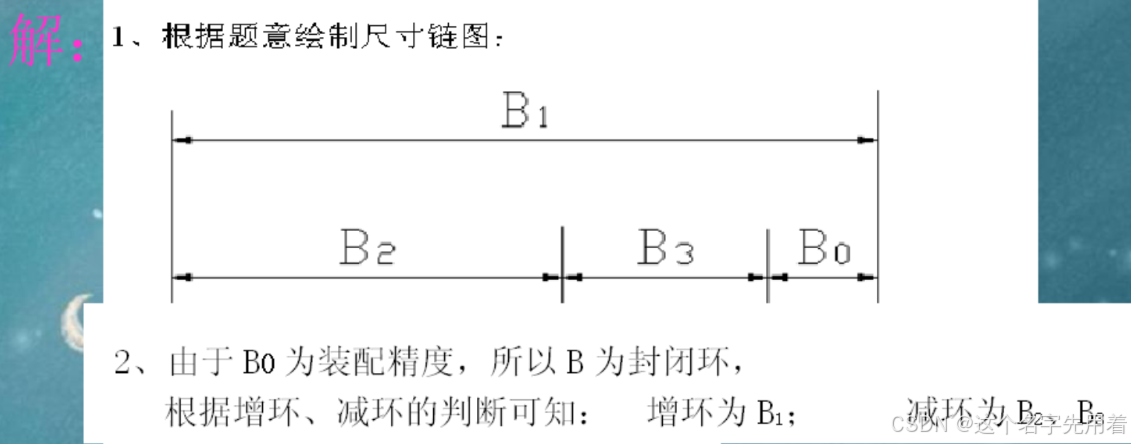

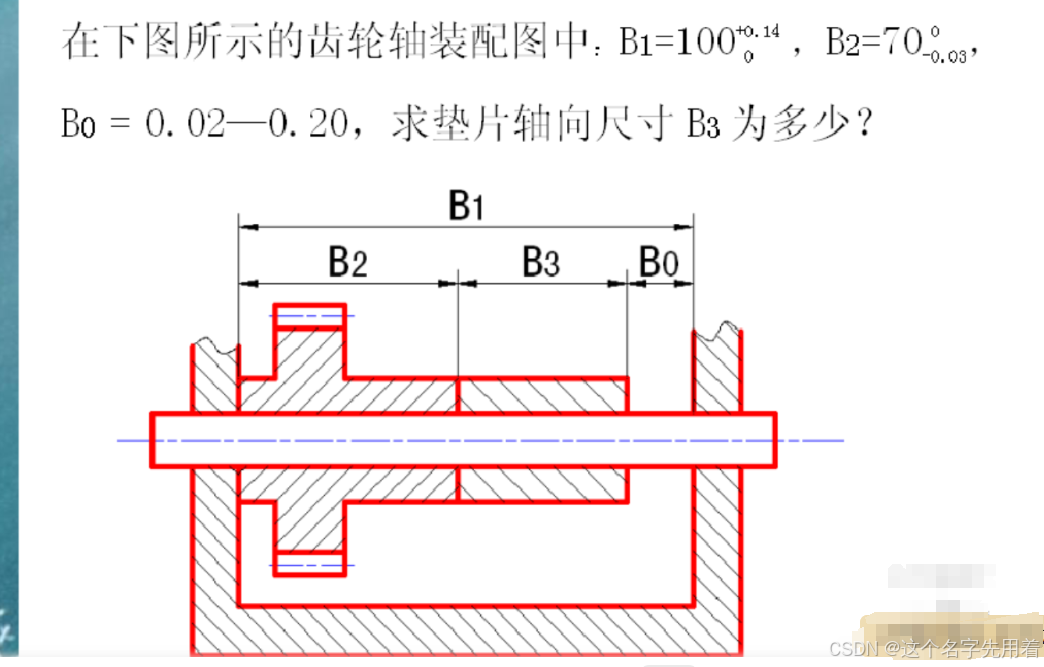

图中Bo为要求的间隙：0.02mm到0.2mm;
