众所周知,电线电缆的载流是所有电工、电气人员都必须具备的基本储备,但是如果要将那么多的“数字”都记得清清楚楚,还是有一点困难的!今天咱们就做了一个电力电缆载流量对照表,速度收藏!下次参考不迷路!
1、0.6/1KV聚氯乙烯绝缘电力电缆载流量
以上电缆载流量计算条件:
1. 线芯长期工作温度:70℃;
2. 环境温度:25℃ ;
3. 埋地深度:1000mm;
4. 土壤热阻系数:1.0m.℃/W;
5. 线芯轴间距离:S=2D

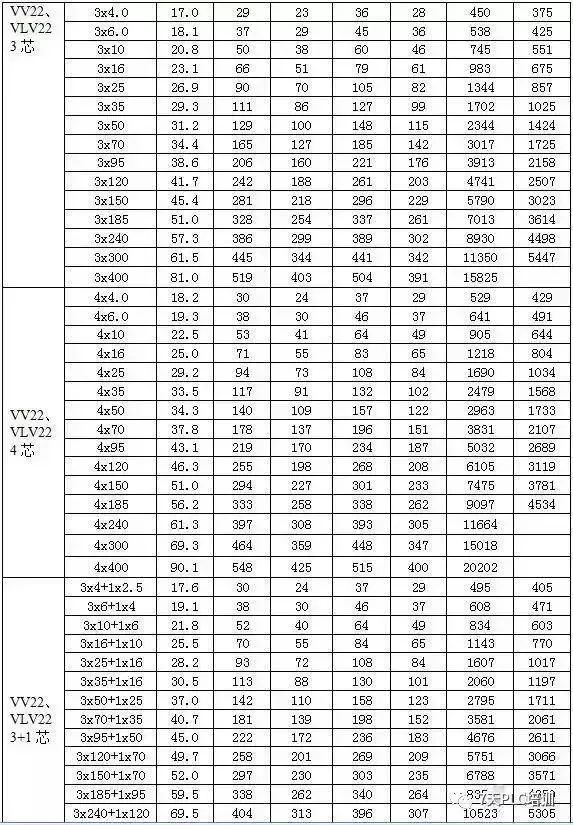

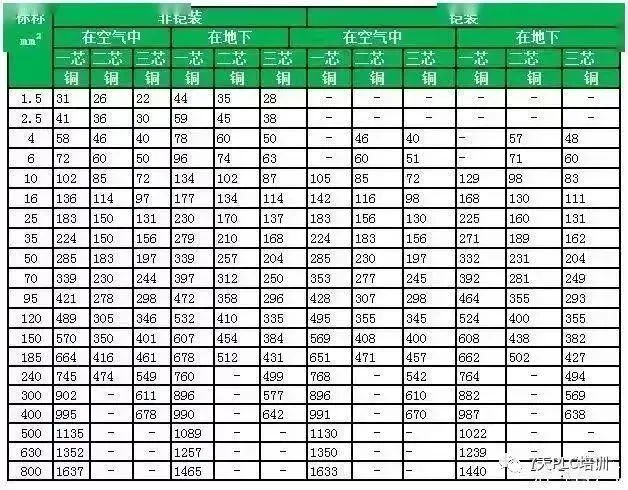

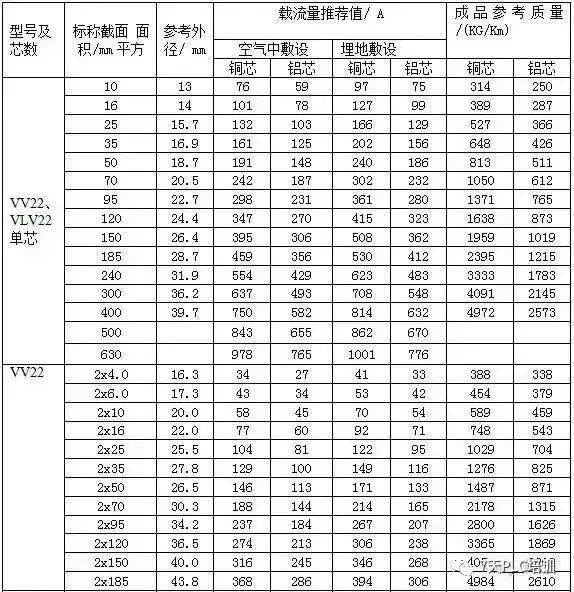

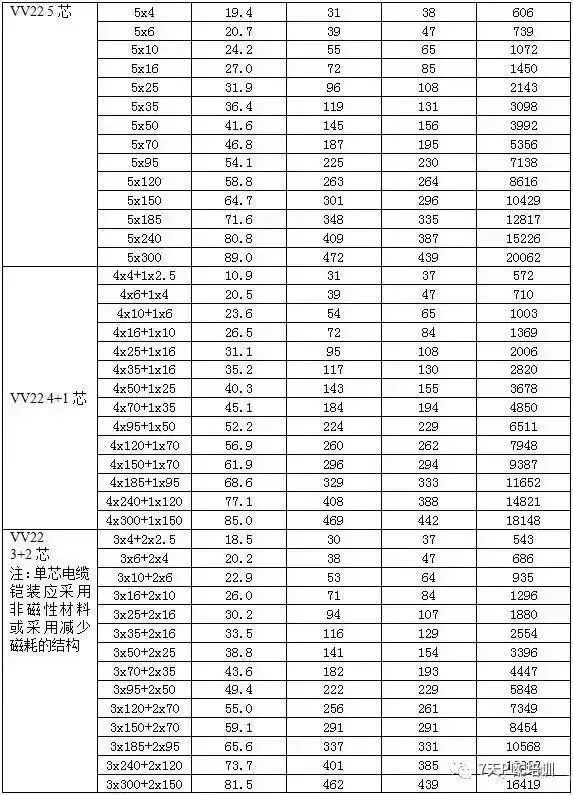

2、1~3芯额定电压0.6/1kv-1.8/3kv电缆载流量表
表中计算值为铜芯载流量。铝芯载流量为铜芯的1/1.29倍

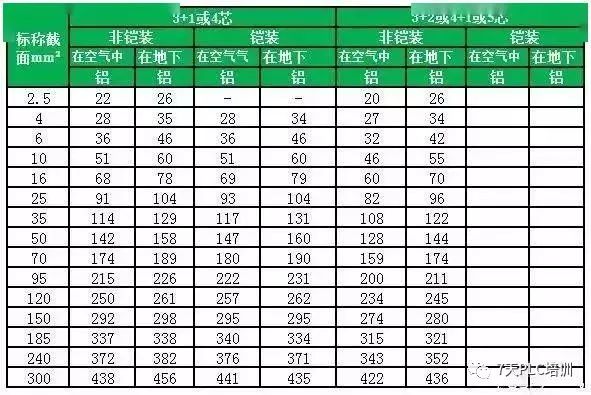

3、常见铝芯电缆0.6/1kv-1.8/3kv电缆载流量表

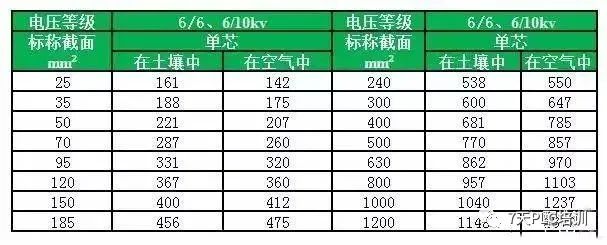

4、YJV、YJY、YJV22额定电压在6/6、6/10kv电缆载流量

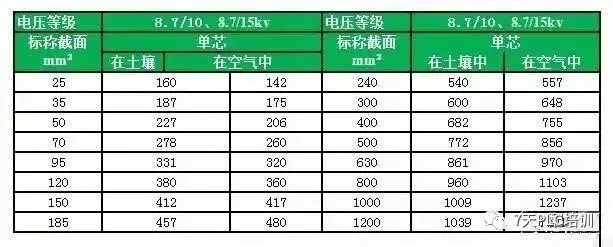

5、YJV、YJV22电压在8.7/10、8.7/15kv电缆载流量表

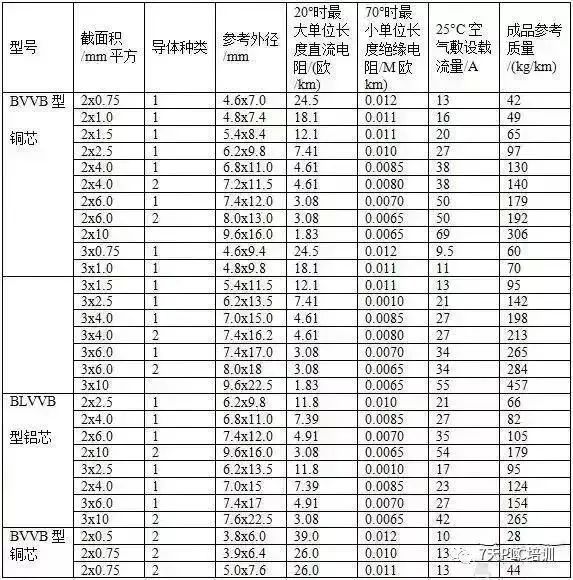

6、常见BVVB型、BLVVB型、RVVB型电线载流量

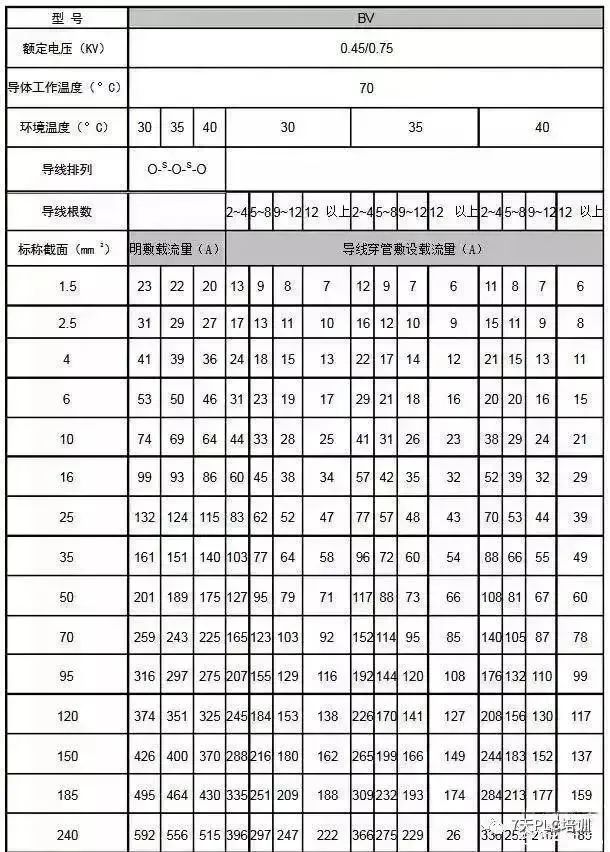

7、常见BV线载流量

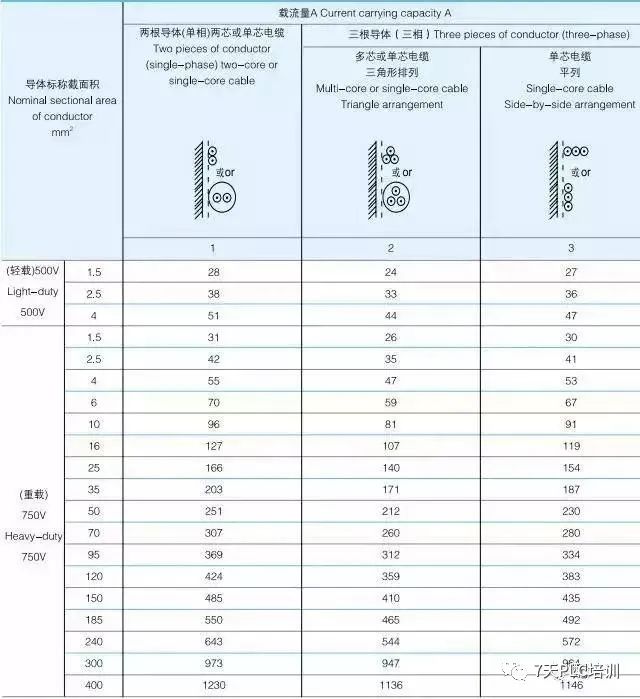

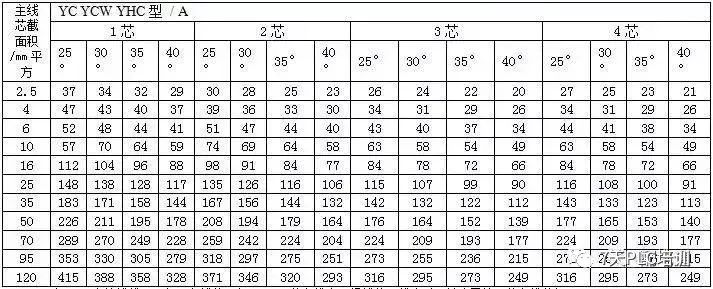

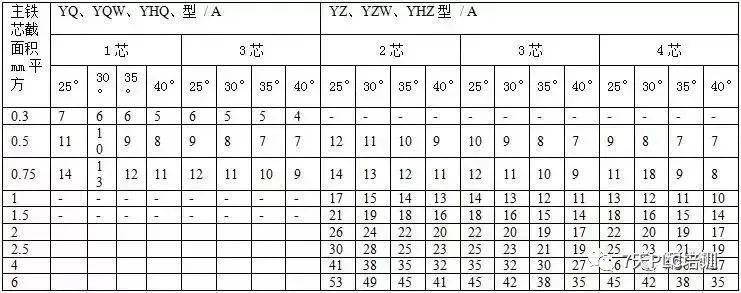

8、通用橡套软电缆的载流量(450V/750V及以下橡胶绝缘电力电缆YQ、YQW、YHQ、YC、YCW、YHC型号的载流量)
9、阻燃电线电缆载流量表

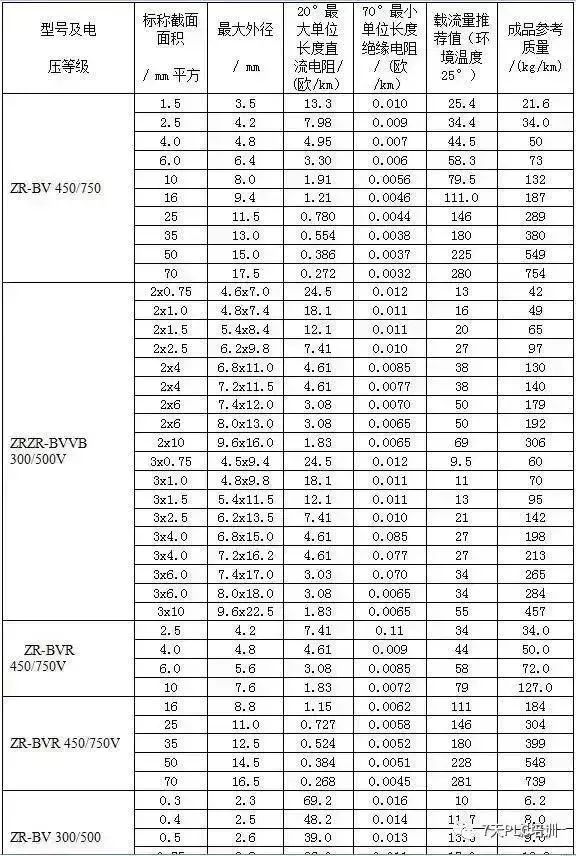

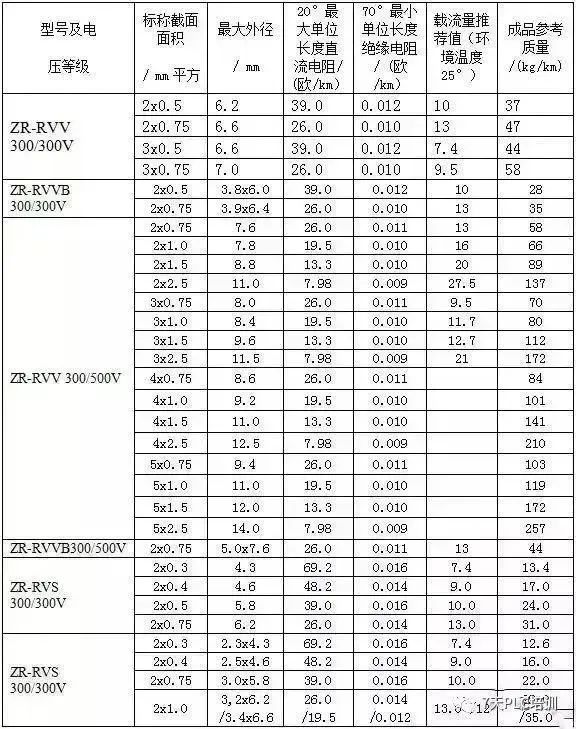

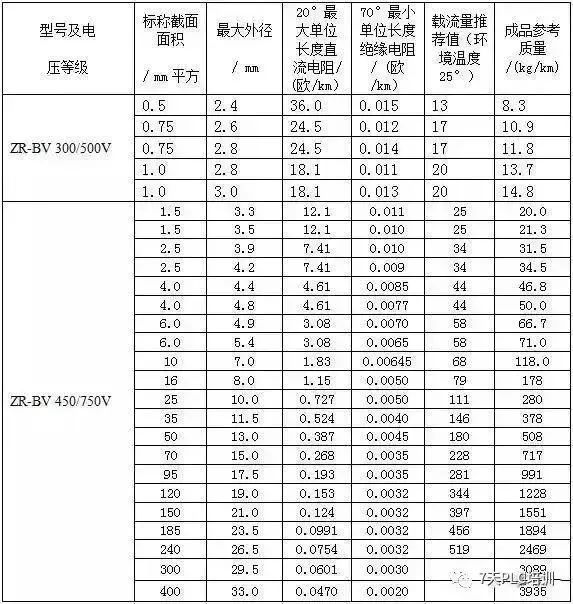

(1)常见BV、BVVB、BVR、RVV、RVS系列阻燃电线电缆的载流量:

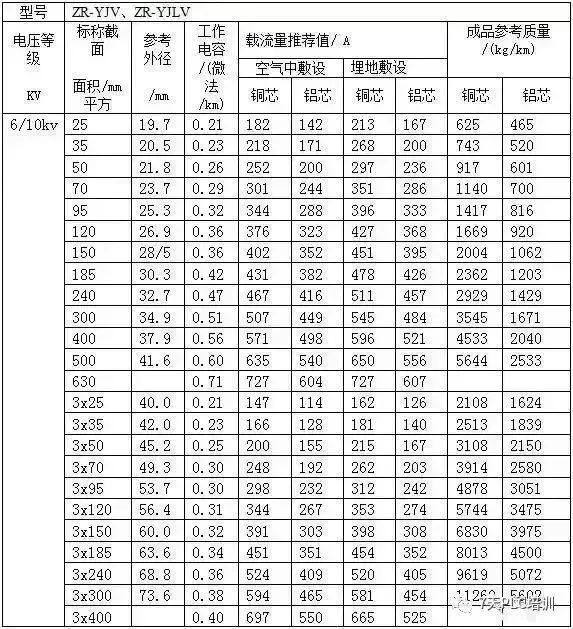

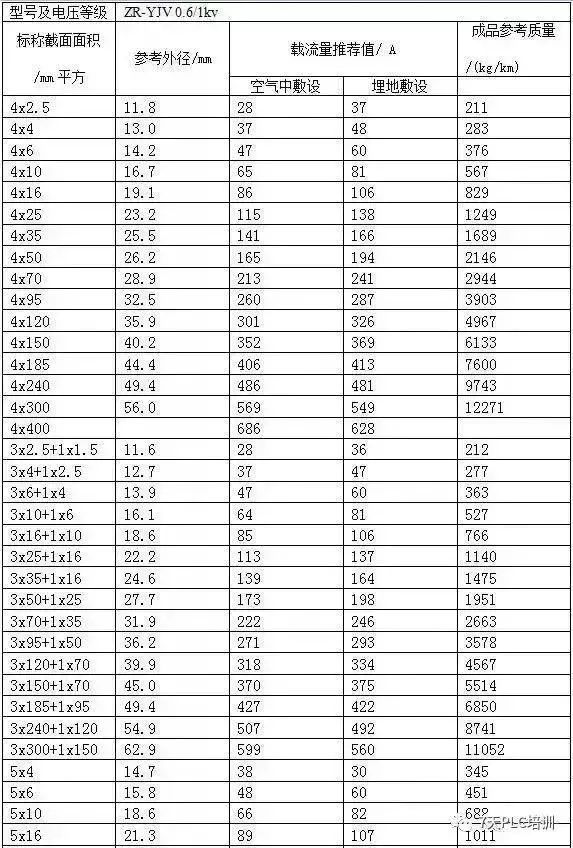

(2)常见ZR-YJV电力电缆载流量表
(3)高压交联聚氯乙烯绝缘阻燃电力电缆的载流量表
(4)矿物质绝缘电缆载流量表,BTTZ铜芯铜护套氧化镁矿物质绝缘电缆载流量表
(以上数据仅供参考,请结合实际情况选型)
