医学成像中的对比语言-图像预训练模型（CLIP）：一项综述|文献速递-深度学习医疗AI最新文献

Title

题目

CLIP in medical imaging: A survey

医学成像中的对比语言-图像预训练模型（CLIP）：一项综述

01

文献速递介绍

尽管在过去十年中视觉智能领域取得了重大进展（何恺明等人，2016；塔尔瓦宁和瓦尔波拉，2017；多索维茨基等人，2020；刘等人，2021，2022b），但视觉模型通常仅在视觉模态的注释和任务上进行训练（龙内贝格尔等人，2015；何恺明等人，2017；伊森塞等人，2021；何恺明等人，2021）。尽管其中一些方法已经达到了人类水平的性能，但由于缺乏与人类认知的对齐，它们在分布外的性能仍远不能令人满意（彼得森等人，2019；巴特勒迪等人，2020；盖尔霍斯等人，2020；彼得斯和克里格斯克特，2021）。相比之下，文本监督的形式在语义上自然丰富，并且相应的语言模型，尤其是如今的大型语言模型（图夫龙等人，2023；熊等人，2023；张等人，2023a），通常包含大量的人类水平知识。因此，将文本监督整合到视觉任务中是很直观的想法。 受对比预训练的启发，拉德福德等人（2021）提出了对比语言 - 图像预训练（CLIP），它从文本监督中学习可解释的视觉表示。与大多数仅针对视觉的对比预训练方法（陈等人，2020a；卡龙等人，2021；兹邦塔尔等人，2021）不同，CLIP 同时利用了视觉和语言信息。具体来说，它将文本字幕视为图像的一种语言视角，并期望它与图像在本质上是一致的。因此，它在潜在空间中尽可能拉近成对的图像和文本表示。通过这种方式，图像 - 文本对通过 CLIP 的视觉和文本编码器进行对齐，从而大量的知识被编码在视觉编码器中。受益于图像 - 文本对齐，CLIP 从文本监督中学习了广泛的知识，并已被证明在许多领域都很有用，包括图像生成（温克等人，2022；拉梅什等人，2022；于等人，2022；龙巴赫等人，2022）、分割（李等人，2022a；饶等人，2022；罗等人，2023）、检测（班加拉特等人，2022；林和龚，2023）和分类（周等人，2022b，c；王等人，2023b）。 最近，CLIP 在医学成像领域也受到了越来越多的关注（埃斯拉米等人，2021；王等人，2022e；金等人，2024）。图 1 的左图展示了医学成像领域中与 CLIP 相关论文的增长趋势，从 2021 年下半年到 2023 年下半年呈现出数倍的增长，尤其是在 2023 年呈现出蓬勃发展的趋势。这可以归因于它能够使神经网络与人类认知对齐，满足了医疗保健领域人工智能对可解释性的需求（劳里岑等人，2020；乔亚和关，2020；谢等人，2021）。尽管先前的研究试图通过额外的专家级注释来提高可解释性，例如边界框（罗等人，2022；欧阳等人，2020；谷田等人，2023；米勒等人，2023）和分割掩码（梅塔等人，2018；周等人，2019），但收集这些注释既费力又耗时（拉希米等人，2021；王等人，2022b；曲等人，2023），这使得它们难以大规模应用。相反，在临床实践中由医学专业人员常规生成和收集的文本报告（黄等人，2021；王等人，2022a；谢等人，2023）以很少的额外成本提供了有价值的专家级知识，这使得 CLIP 成为一个更有前景的解决方案。 动机：尽管许多研究致力于为医学图像分析定制 CLIP，但这种定制带来了一些仍未解决的新挑战。为了鼓励和促进医学成像领域中基于 CLIP 的研究，对现有文献进行综述将是有益的。因此，我们广泛回顾了该领域 200 多种现有方法，以提供有见地的综述。 搜索策略：我们在包括谷歌学术、DBLP、arXiv 和 IEEE Xplore 等学术平台上进行搜索。利用“CLIP”、“图像 - 文本对齐”和“医学成像”等关键词，我们的初步探索涵盖了各种来源，如高影响力的期刊论文、会议/研讨会论文以及仍在评审中的预印本。我们排除了仅将 CLIP 用作基线方法的研究以及不专注于医学成像的研究。鉴于在稳定扩散（龙巴赫等人，2022）取得成功后，CLIP 文本编码器已成为扩散模型（卡泽鲁尼等人，2023）中的关键组件，我们也排除了主要关注扩散模型而非 CLIP 的论文。此外，手术视频和超声等成像模态通常以视频片段的形式呈现。因此，一些专注于这些模态的研究被错误检索到，即使它们没有使用与 CLIP 相关的技术。这些误检索的研究经过人工审查后被排除，而确实采用了 CLIP 的相关研究则被保留。应用这些选择标准后，我们确定了总共 224 篇用于本次综述的论文。按各自使用的成像模态分类的所选论文分布如图 1 的右图所示，其中基于 X 射线的研究占大多数。 分类方法：为了简化我们对医学成像领域中与 CLIP 相关工作的讨论，在本次综述中，我们将它们分为两类，即（1）改进的 CLIP 预训练和（2）由 CLIP 驱动的应用，如图 2 所示。第一类研究侧重于将 CLIP 的预训练范式从网络爬取的图像字幕对调整为医学图像及其相应的报告。第二类研究倾向于直接采用预训练的 CLIP 模型，以提高深度学习模型在各种临床任务中的可解释性和鲁棒性，例如胸部疾病诊断和多器官分割（蒂乌等人，2022；佩莱格里尼等人，2023；刘等人，2023g）。 相关综述：有一些与我们的综述范围相似的同期综述。 例如，什雷斯塔等人（2023）的一篇综述论文侧重于医学视觉语言预训练。他们的综述与我们的综述之间的区别在于：（1）他们主要探索各种视觉语言预训练架构，包括掩码预测（卡雷等人，2021）、对比（黄等人，2021）、匹配预测（穆恩等人，2022）和混合架构（王等人，2021a），对 CLIP 风格的对比预训练的关注较少；（2）他们主要关注大规模预训练，缺乏对临床任务的讨论。由于缺乏大规模的公共医学图像 - 文本数据集，他们的综述的影响可能有限。相比之下，我们的综述深入探讨了由 CLIP 驱动的应用，由于对数据的要求较低且对现实世界临床任务具有更多价值，这些应用在现实环境中更可行。此外，阿扎德等人（2023）探索了医学成像中的基础模型，他们的综述论文中也包括了 CLIP。与我们的综述论文的主要区别在于，他们主要涵盖仅视觉、仅语言和视觉 - 语言基础模型，而我们专门关注 CLIP，这是一种视觉 - 语言基础模型。此外，他们的综述也缺乏对临床应用的讨论，而我们对此进行了广泛的涵盖。因此，我们的综述（与上述两篇综述论文相比）将在技术和临床应用方面提供更有见地和更深入的综述。 贡献：总之，我们的贡献如下： - 据我们所知，本文是对医学成像中 CLIP 的首次综述，旨在为这个快速发展领域的潜在研究提供及时的总结和见解。 - 我们全面涵盖了现有研究，并提供了一个多层次的分类方法，以满足读者的不同需求。 - 此外，我们讨论了该领域的问题和开放性问题。我们还指出了新的趋势，并提出了进一步探索的未来方向。 论文结构：本文的其余部分组织如下。第 2 节提供了 CLIP 及其变体的初步知识。在第 3 节中，我们从关键挑战和相应解决方案的角度，对如何使 CLIP 适应医学成像领域进行了系统分析。第 4 节涵盖了预训练 CLIP 的各种临床应用，并将由 CLIP 驱动的方法与早期方法/解决方案进行了比较。第 6 节进一步讨论了现有局限性以及潜在的研究方向。我们最后在第 7 节中对本文进行总结。

Abatract

摘要

Contrastive Language-Image Pre-training (CLIP), a simple yet effective pre-training paradigm, successfullyintroduces text supervision to vision models. It has shown promising results across various tasks due to itsgeneralizability and interpretability. The use of CLIP has recently gained increasing interest in the medicalimaging domain, serving as a pre-training paradigm for image–text alignment, or a critical component indiverse clinical tasks. With the aim of facilitating a deeper understanding of this promising direction, thissurvey offers an in-depth exploration of the CLIP within the domain of medical imaging, regarding both refinedCLIP pre-training and CLIP-driven applications. In this paper, we (1) first start with a brief introduction tothe fundamentals of CLIP methodology; (2) then investigate the adaptation of CLIP pre-training in the medicalimaging domain, focusing on how to optimize CLIP given characteristics of medical images and reports; (3)further explore practical utilization of CLIP pre-trained models in various tasks, including classification, denseprediction, and cross-modal tasks; and (4) finally discuss existing limitations of CLIP in the context of medicalimaging, and propose forward-looking directions to address the demands of medical imaging domain. Studiesfeaturing technical and practical value are both investigated. We expect this survey will provide researcherswith a holistic understanding of the CLIP paradigm and its potential implications. The project page of thissurvey can also be found on Github

对比语言-图像预训练（CLIP）是一种简单却有效的预训练范式，它成功地将文本监督引入到视觉模型中。由于其具有通用性和可解释性，在各种任务中都取得了令人瞩目的成果。最近，CLIP在医学成像领域的应用越来越受到关注，它既可以作为图像-文本对齐的预训练范式，也可以作为各种临床任务中的关键组成部分。为了帮助人们更深入地理解这一充满前景的方向，本次综述对医学成像领域中的CLIP进行了深入探究，内容涵盖了精细的CLIP预训练以及由CLIP驱动的各种应用。在本文中，我们：（1）首先简要介绍CLIP方法的基本原理；（2）接着研究CLIP预训练在医学成像领域的适应性，重点关注如何根据医学图像和报告的特点对CLIP进行优化；（3）进一步探讨CLIP预训练模型在各类任务中的实际应用，这些任务包括分类任务、密集预测任务以及跨模态任务；（4）最后讨论CLIP在医学成像背景下存在的局限性，并提出具有前瞻性的方向，以满足医学成像领域的需求。我们对具有技术价值和实践价值的研究都进行了考察。我们期望本次综述能为研究人员提供对CLIP范式及其潜在影响的全面理解。本次综述的项目页面也可以在GitHub上找到。

Background

背景

CLIP-related research has advanced rapidly in recent years. In thissection, we provide a brief overview of CLIP, as well as its generalizability and multiple variants. Additionally, we summarize datasets ofmedical image–text pairs that are publicly available and usable to CLIP.

2.1. Contrastive language-image pre-training

CLIP (Contrastive Language-Image Pre-training) is a pre-trainingmethod developed by OpenAI, designed to bridge the gap betweenimages and texts. It jointly optimizes a vision encoder and a textencoder, ensuring that image–text pairs are closely aligned in a sharedlatent space. Unlike other methods that rely on extensive manual supervision or complex structures, CLIP follows the principle of Occam’sRazor (Blumer et al., 1987), favoring simplicity for effective results.Architecture.In terms of its architecture, CLIP seamlessly integrates a vision model with a language model. The visual componentcan be based on either ResNet (He et al., 2016) or Vision Transformer(ViT) (Dosovitskiy et al., 2020), while the language encoder is rooted ina transformer-based model like BERT (Kenton and Toutanova, 2019).As illustrated in Fig. 3, it receives a batch of images and their corresponding text descriptions as input in each iteration. Following theencoding process, the embeddings are normalized and mapped to ajoint image–text latent space. That is, the input images and texts areencoded into 𝐼 ∈ R𝑁×𝐷 and 𝑇 ∈ R𝑁×𝐷, respectively, where 𝑁 denotesbatch size and 𝐷 represents embedding dimensionality.

近年来，与对比语言-图像预训练模型（CLIP）相关的研究发展迅速。在本节中，我们将简要概述CLIP，包括它的通用性以及多种变体。此外，我们还将总结可供CLIP使用的公开的医学图像-文本对数据集。 ### 2.1 对比语言-图像预训练 CLIP（对比语言-图像预训练）是由OpenAI开发的一种预训练方法，旨在弥合图像和文本之间的差距。它联合优化一个视觉编码器和一个文本编码器，确保图像-文本对在共享的潜在空间中紧密对齐。与其他依赖大量人工监督或复杂结构的方法不同，CLIP遵循奥卡姆剃刀原则（布鲁默等人，1987），倾向于通过简洁的方式获得有效的结果。 架构：就其架构而言，CLIP将视觉模型与语言模型无缝集成。视觉组件可以基于残差网络（ResNet）（何恺明等人，2016）或视觉Transformer（ViT）（多索维茨基等人，2020），而语言编码器则基于像BERT（肯顿和图托纳娃，2019）这样的基于Transformer的模型。如图3所示，在每次迭代中，它接收一批图像及其相应的文本描述作为输入。在编码过程之后，嵌入向量会被归一化并映射到一个联合的图像-文本潜在空间中。也就是说，输入的图像和文本分别被编码为(I \in \mathbb{R}^{N \times D})和(T \in \mathbb{R}^{N \times D})，其中(N)表示批量大小，(D)表示嵌入向量的维度。

Conclusion

结论

In conclusion, we have presented the first review of the CLIP inmedical imaging. Starting by introducing the foundational conceptsthat underpin CLIP’s success, we then delve into an extensive literature review from two aspects: refined CLIP pre-training methodsand diverse CLIP-driven applications. For refined CLIP pre-trainingmethods, our survey offers a structured taxonomy based on the uniquechallenges that CLIP pre-training owns in the medical imaging domain, aiming to chart a clear pathway for researchers to advancethis field progressively. In exploring diverse CLIP-driven applications,we compare CLIP-related approaches against those solely vision-drivenmethods, emphasizing the added value that pre-trained CLIP modelscould bring. Notably, through thoughtful design, they could serve asvaluable supplementary supervision signals, significantly enhancing theperformance across various tasks. Beyond simply reviewing existingstudies in these two sections, we also discuss common issues, layingthe groundwork for future directions. By illuminating the potential andchallenges of employing CLIP in medical imaging, we aim to pushthe field forward, encouraging innovation and paving the way forhuman-aligned medical AI.

总之，我们首次对对比语言-图像预训练模型（CLIP）在医学成像领域的应用进行了综述。我们从介绍支撑CLIP成功的基础概念入手，然后从两个方面深入进行广泛的文献综述：改进的CLIP预训练方法以及多样的由CLIP驱动的应用。 对于改进的CLIP预训练方法，我们的调研基于CLIP在医学成像领域预训练所面临的独特挑战，提供了一个结构化的分类体系，旨在为研究人员逐步推动这一领域的发展规划一条清晰的道路。在探索多样的由CLIP驱动的应用时，我们将与CLIP相关的方法与那些仅由视觉驱动的方法进行了比较，强调了预训练的CLIP模型所能带来的附加价值。值得注意的是，通过精心的设计，它们可以作为有价值的补充监督信号，显著提升各种任务的性能。 除了简单地回顾这两个部分的现有研究之外，我们还讨论了常见问题，为未来的研究方向奠定基础。通过阐明在医学成像中使用CLIP的潜力和挑战，我们旨在推动该领域的发展，鼓励创新，并为符合人类需求的医学人工智能铺平道路。

Figure

图

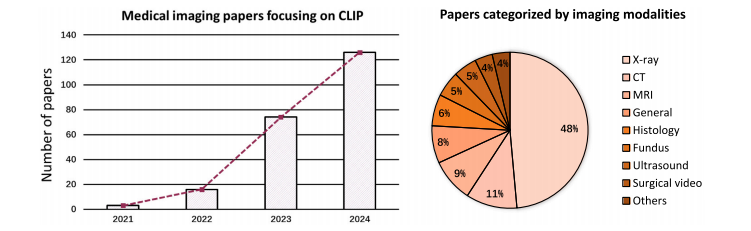

Fig. 1. Left: Rapid increase in medical imaging papers focusing on CLIP. **Right:** Distribution of papers included in this survey, classified by different imaging modalities. Studiesleveraging CLIP for developing generalist medical AI are classified as ‘‘General’’. Imaging modalities rarely used, including placenta, dermoscopy, and electrocardiograms, aregrouped under ‘‘Others’’.

图1. 左侧：专注于对比语言-图像预训练模型（CLIP）的医学成像领域论文数量迅速增长。右侧：本综述所纳入论文按不同成像模态分类的分布情况。利用CLIP开发通用医学人工智能的研究被归类为“通用”类别。较少使用的成像模态，包括胎盘成像、皮肤镜检查以及心电图检查等，被归在“其他”类别下。

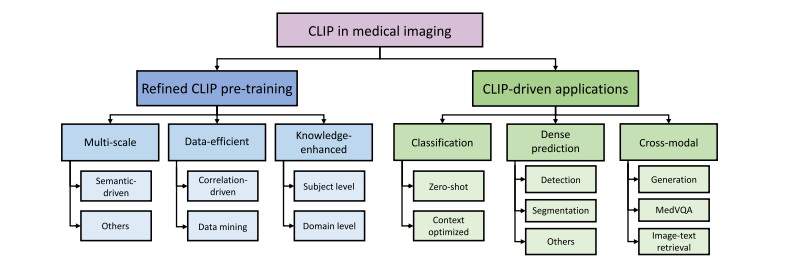

Fig. 2. Taxonomy of studies focusing on CLIP in the field of medical imaging.

图2. 医学成像领域中专注于对比语言-图像预训练模型（CLIP）的研究分类。

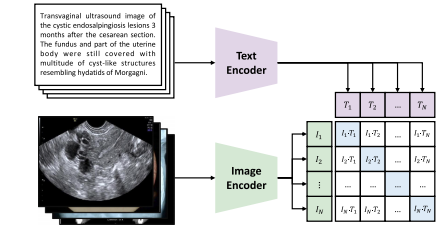

Fig. 3. Illustration of CLIP in medical imaging, with an example from the PMC-OA dataset

图3. 医学成像中对比语言-图像预训练模型（CLIP）的图示说明，以来自PubMed 中心开放获取（PMC-OA）数据集的一个例子进行展示 。

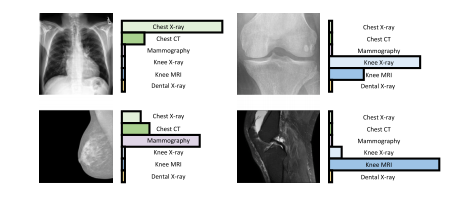

Fig. 4. Illustration of CLIP’s generalizability via domain identification.

图4：通过领域识别来展示对比语言-图像预训练模型（CLIP）通用性的图示。

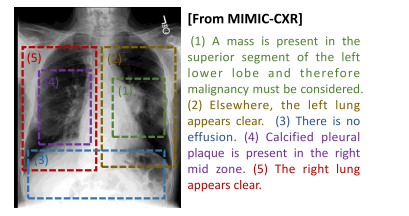

Fig. 5. Demonstration of multi-scale features of medical image–text pairs. The medicalreport is composed of several sentences, with each sentence focusing on region-levelfeatures instead of global-level features. Sentences are independent of each other, andhold different levels of significance.

图5：医学图像-文本对的多尺度特征示例。医学报告由若干句子组成，每一个句子关注的是区域层面的特征，而非全局层面的特征。这些句子相互独立，并且具有不同程度的重要性。

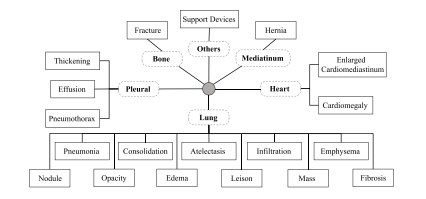

Fig. 6. An illustration of hierarchical dependencies among clinical findings in chest Xrays (sourced from Huang et al. (2023d)). Solid boxes indicate clinical findings whiledotted boxes represent organs or tissues

图6：胸部X光片中临床检查结果之间层级依存关系的图示（源自黄等人（2023d）的研究）。实线框表示临床检查结果，而虚线框代表器官或组织。

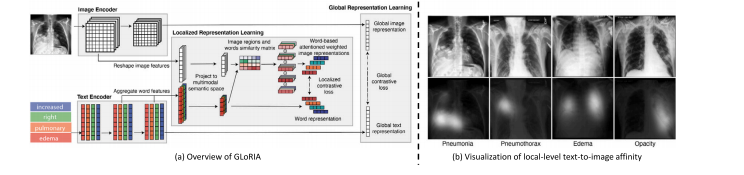

Fig. 7. Illustration of the semantic-driven contrast proposed by GLoRIA (Huang et al., 2021). (a) Overview of GLoRIA, which performs multi-scale image–text alignment based oncross-modal semantic affinity. (b) Visualization of the semantic affinity learned by GLoRIA.

图7：由GLoRIA（黄等人，2021）提出的语义驱动对比的图示。（a）GLoRIA的概述，它基于跨模态语义亲和性来执行多尺度图像-文本对齐。（b）由GLoRIA学习到的语义亲和性的可视化展示。

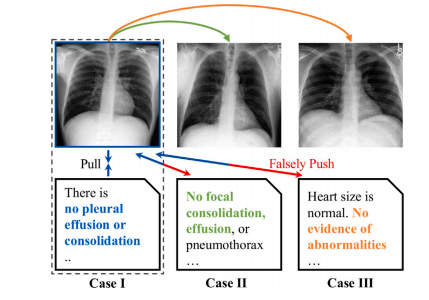

Fig. 8. Illustration of false-negative pairs (Liu et al., 2023a). In CLIP pre-training, apositive pair is defined as an image and its corresponding report, whereas all otherreports are considered negatives. This can result in false negatives, where semanticallysimilar reports from different subjects are mistakenly considered as negative pairs.

图8：假阴性对的图示（刘等人，2023a）。在对比语言-图像预训练模型（CLIP）的预训练过程中，正样本对被定义为一张图像及其对应的报告，而所有其他报告则被视为负样本。这可能会导致假阴性情况的出现，即来自不同主体但语义相似的报告被错误地认定为负样本对。

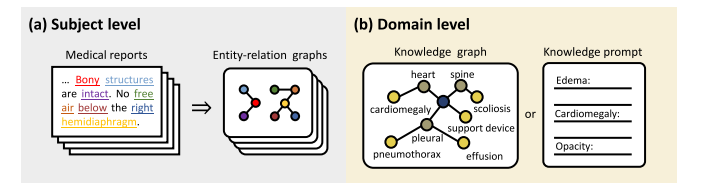

Fig. 9. Illustration of knowledge enhancement at different levels (with the chest X-ray as an example). (a) At the subject level, external knowledge aids in converting medicalreports into entity-relation graphs, which elucidate the causal relationships among medical entities in the report. (b) At the domain level, the domain knowledge is presented asa knowledge graph or descriptive knowledge prompt, directly providing human prior guidance for pre-training

图9：不同层面的知识增强示例（以胸部X光片为例）。（a）在主体层面，外部知识有助于将医学报告转化为实体-关系图，该图阐释了报告中医学实体之间的因果关系。（b）在领域层面，领域知识以知识图谱或描述性知识提示的形式呈现，直接为预训练提供人类先验指导。

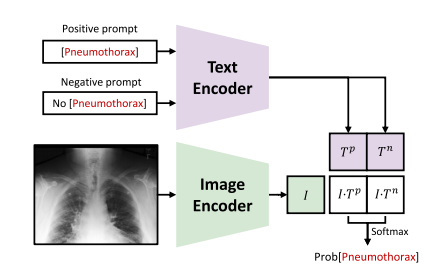

Fig. 10. Illustration of the positive/negative prompt engineering for zero-shot diseasediagnosis. The diagnosis of Pneumothorax is demonstrated here, while other potentialdiseases can also be diagnosed in this way

图10：用于零样本疾病诊断的正/负提示工程图示。此处展示了气胸的诊断过程，其他潜在疾病也可以通过这种方式进行诊断。

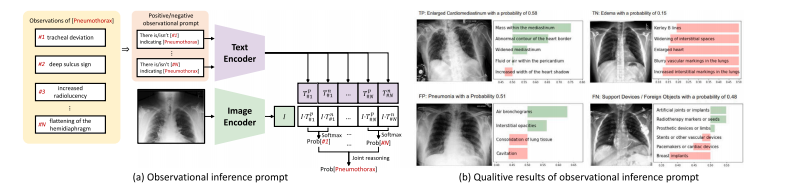

Fig. 11. Overview of Xplainer. (a) Illustration of the observational inference prompt proposed by Xplainer. The diagnosis of Pneumothorax is demonstrated here, while otherpotential diseases can also be implemented in this way. (b) The qualitative results of Xplainer.

图11：Xplainer概述。（a）Xplainer提出的观察性推理提示图示。此处展示了气胸的诊断过程，其他潜在疾病也可以通过这种方式来实现诊断。（b）Xplainer的定性结果。

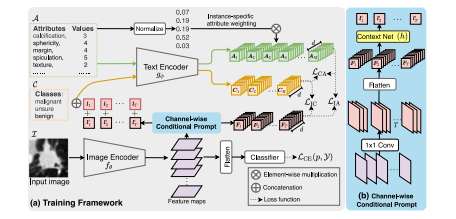

Fig. 12. Context optimization for lung nodule classification.Source: From Lei et al. (2023c)

图12：肺结节分类的上下文优化。来源： 出自雷等人（2023c）的研究

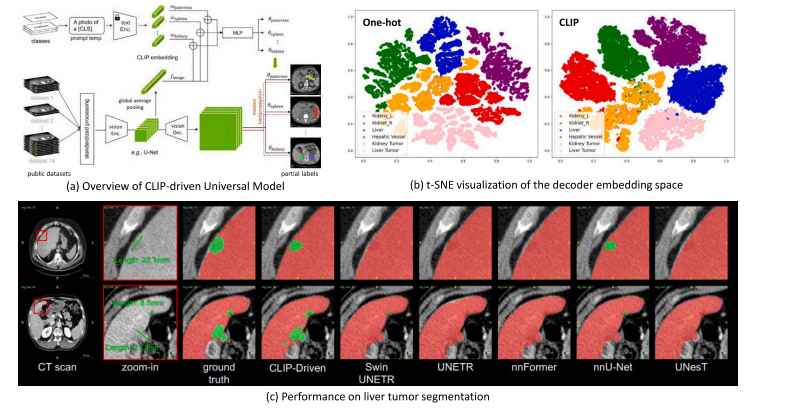

Fig. 13. (a) Overview of CLIP-driven segmentation model for universal segmentation (Liu et al., 2023g). (b) t-SNE visualization of the decoder embedding space between one-shottask encoding and CLIP label encoding. (c) Performance on liver tumor segmentation (green for tumor and red for organ).

图13：（a）用于通用分割的由对比语言-图像预训练模型（CLIP）驱动的分割模型概述（刘等人，2023g）。（b）单样本任务编码和解码器嵌入空间与CLIP标签编码之间的t分布随机邻域嵌入（t-SNE）可视化。（c）肝脏肿瘤分割的性能表现（肿瘤为绿色，器官为红色）。

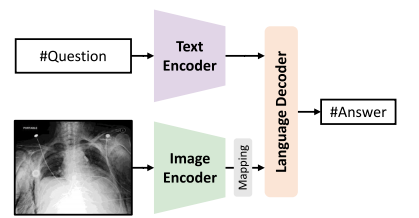

Fig. 14. Illustration of CLIP-driven methods for open-ended MedVQA

图14：由对比语言-图像预训练模型（CLIP）驱动的用于开放式医学视觉问答（MedVQA）方法的图示。

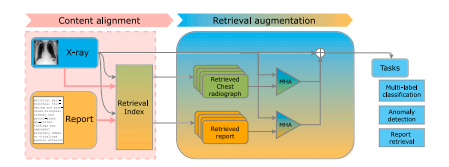

Fig. 15. Architecture overview of X-TRA.Source: From van Sonsbeek and Worring(2023)

图15：X-TRA的架构概述。来源： 出自范·松斯贝克和沃林（2023年）的研究

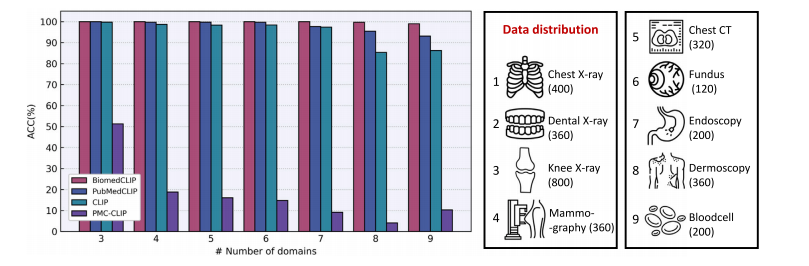

Fig. 16. Quantitative analysis of different CLIP models on the task of domain identification. Pre-trained CLIP models were asked to discriminate the domain of each input imagevia zero-shot inference, which can, to some extent, reflect their understanding of general biomedical knowledge

图16：不同对比语言-图像预训练模型（CLIP）在领域识别任务上的定量分析。要求经过预训练的CLIP模型通过零样本推理来判别每个输入图像的领域，这在一定程度上能够反映它们对一般生物医学知识的理解

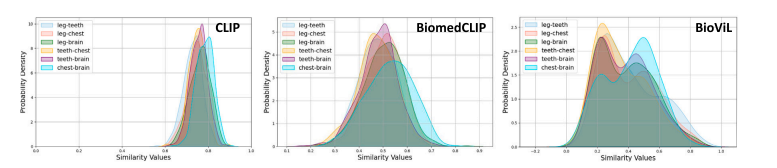

Fig. 17. Comparison between non-domain-specific and domain-specific pre-training. CLIP (OpenAI) tends to present high inter-disease similarity, which is significantly alleviatedin BiomedCLIP and BioViL, revealing the irrationality of adopting CLIP (OpenAI) in medical applications.

图17：非特定领域预训练和特定领域预训练之间的对比。CLIP（OpenAI公司的版本）往往表现出较高的疾病间相似度，而这种情况在BiomedCLIP和BioViL中得到了显著改善，这表明在医学应用中采用CLIP（OpenAI公司的版本）存在不合理性。

Fig. 18. Illustration of changes in both brain morphology and intensity contrastthroughout infancy

图18： 婴儿期大脑形态和强度对比度变化的图示。

Table

表

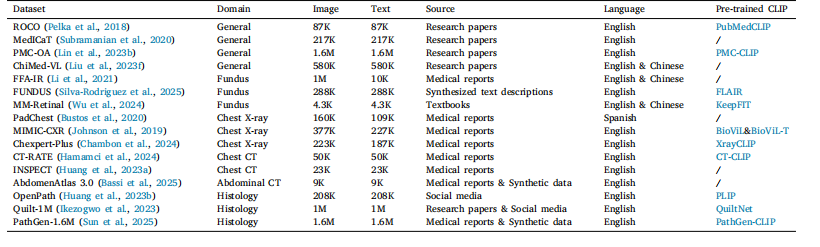

Table 1Summary of publicly available medical image–text datasets

表1 公开可用的医学图像-文本数据集概述

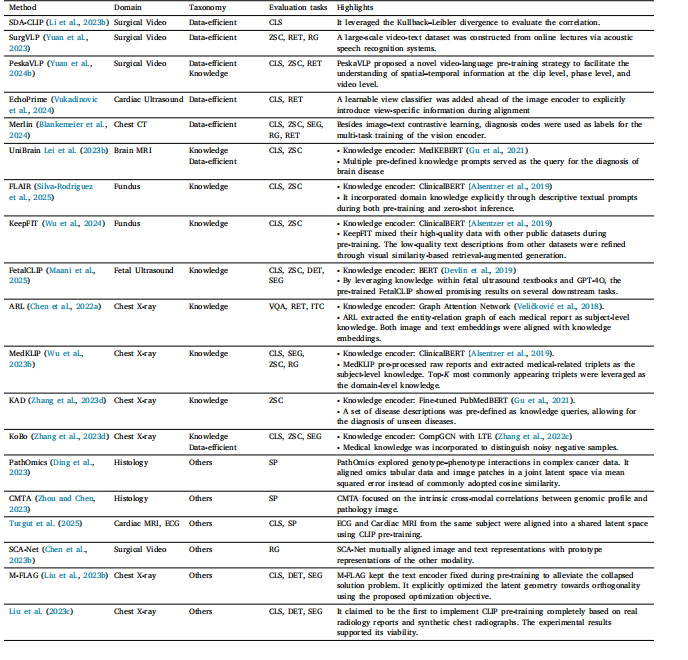

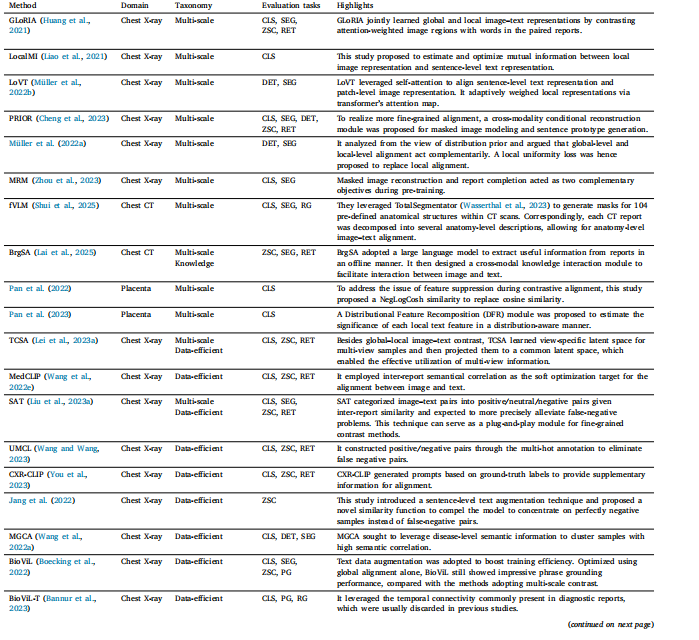

Table 2Overview of representative studies focusing on improving CLIP pre-training framework. CLS: classification; ZSC: zero-shot classification; SEG: segmentation; DET: detection; RET:retrieval; VQA: visual question answering; PG: phrase grounding; RG: report generation; ITC: image–text classification; SP: survival prediction.

表2 专注于改进对比语言-图像预训练模型（CLIP）预训练框架的代表性研究概述。CLS：分类；ZSC：零样本分类；SEG：分割；DET：检测；RET：检索；VQA：视觉问答；PG：短语定位；RG：报告生成；ITC：图像-文本分类；SP：生存预测。

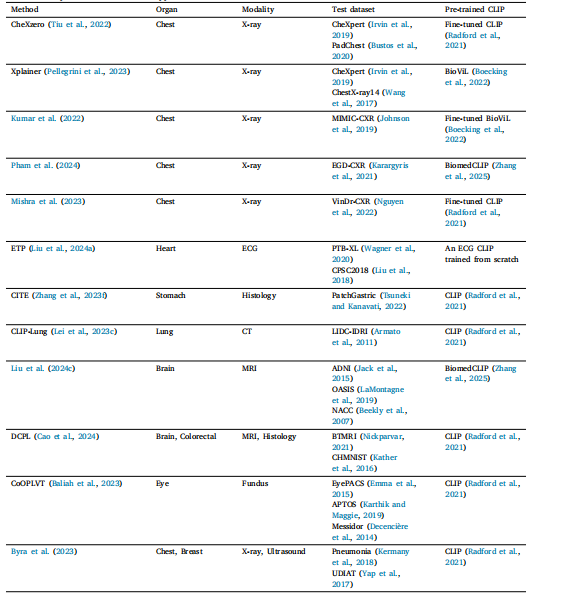

Table 3Overview of representative classification applications.

表3 代表性分类应用概述。

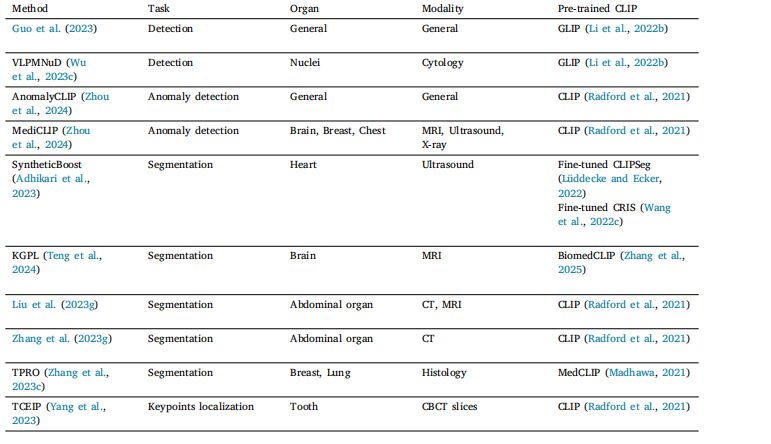

Table 4Overview of representative dense prediction applications.

表4 代表性密集预测应用概述。

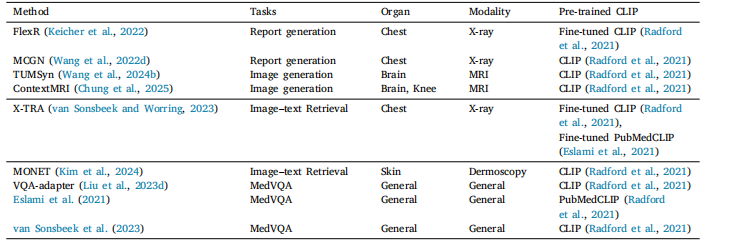

Table 5Overview of representative cross-modality applications

表5 代表性跨模态应用概述。

Table 6Comparison of Multi-modality Large Language Model (MLLM) and CLIP. Fiveaspects, including implementation efficiency, adaptability to different tasks, and userfriendliness were investigated.

表6 多模态大语言模型（MLLM）与对比语言-图像预训练模型（CLIP）的比较。从实施效率、对不同任务的适应性以及用户友好性等五个方面进行了研究。
