AD20使用之 手动创建封装

最新推荐文章于 2024-07-14 22:29:17 发布
最新推荐文章于 2024-07-14 22:29:17 发布
阅读量9.7k 收藏 61
点赞数 7
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_38749834/article/details/108612185
版权

手动创建封装

1、焊盘设置与放置

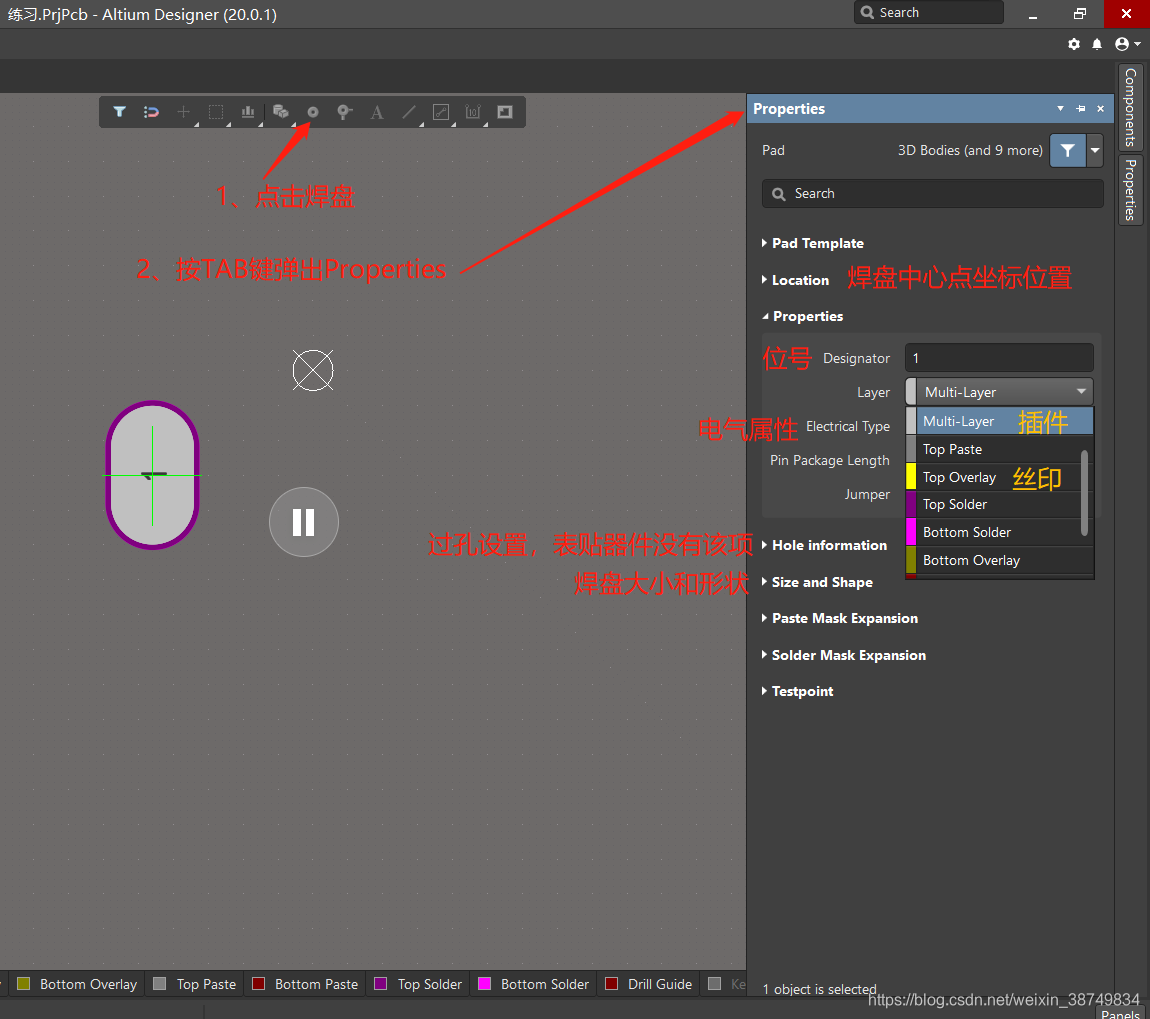

1、插件焊盘

在这里插入图片描述

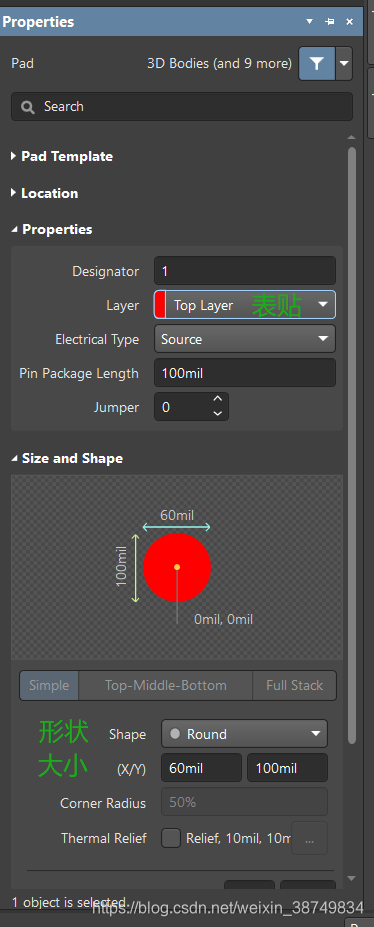

2、表贴焊盘

在这里插入图片描述

2、镜像粘贴

1、复制

在这里插入图片描述

2、粘贴

在这里插入图片描述

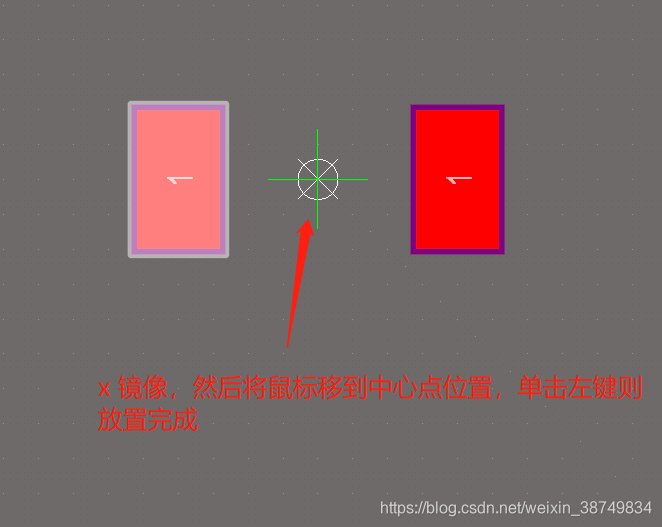

3、镜像，摆放

快捷键：
X：水平镜像；
Y：垂直镜像。

在这里插入图片描述

4、测距，验证距离（可选）

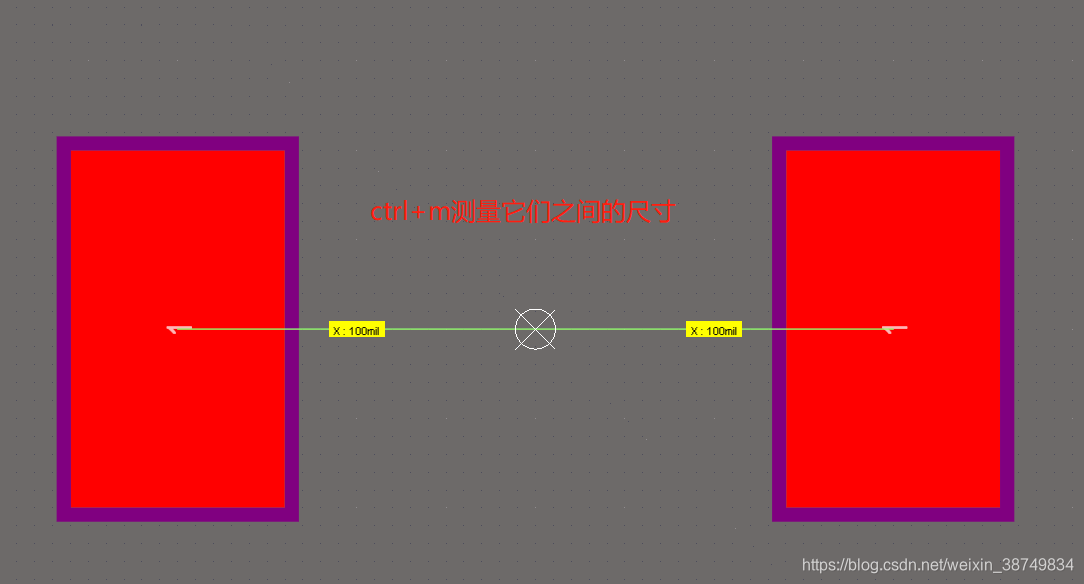

ctrl+m 测距，shift+c 取消在这里插入图片描述

3、阵列粘贴

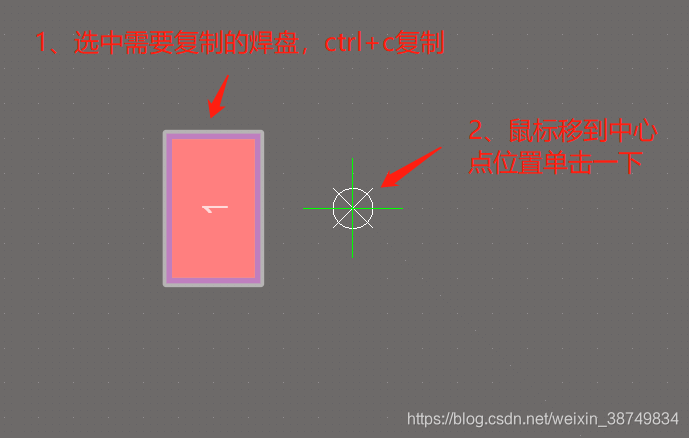

1、复制

在这里插入图片描述

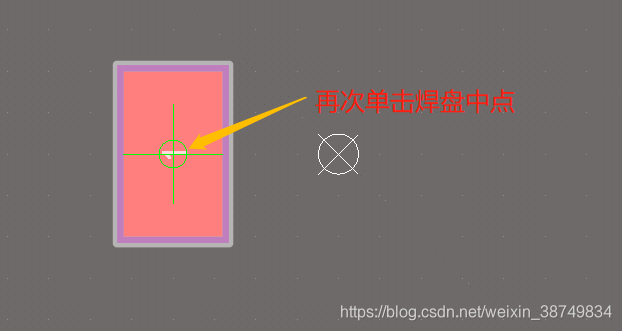

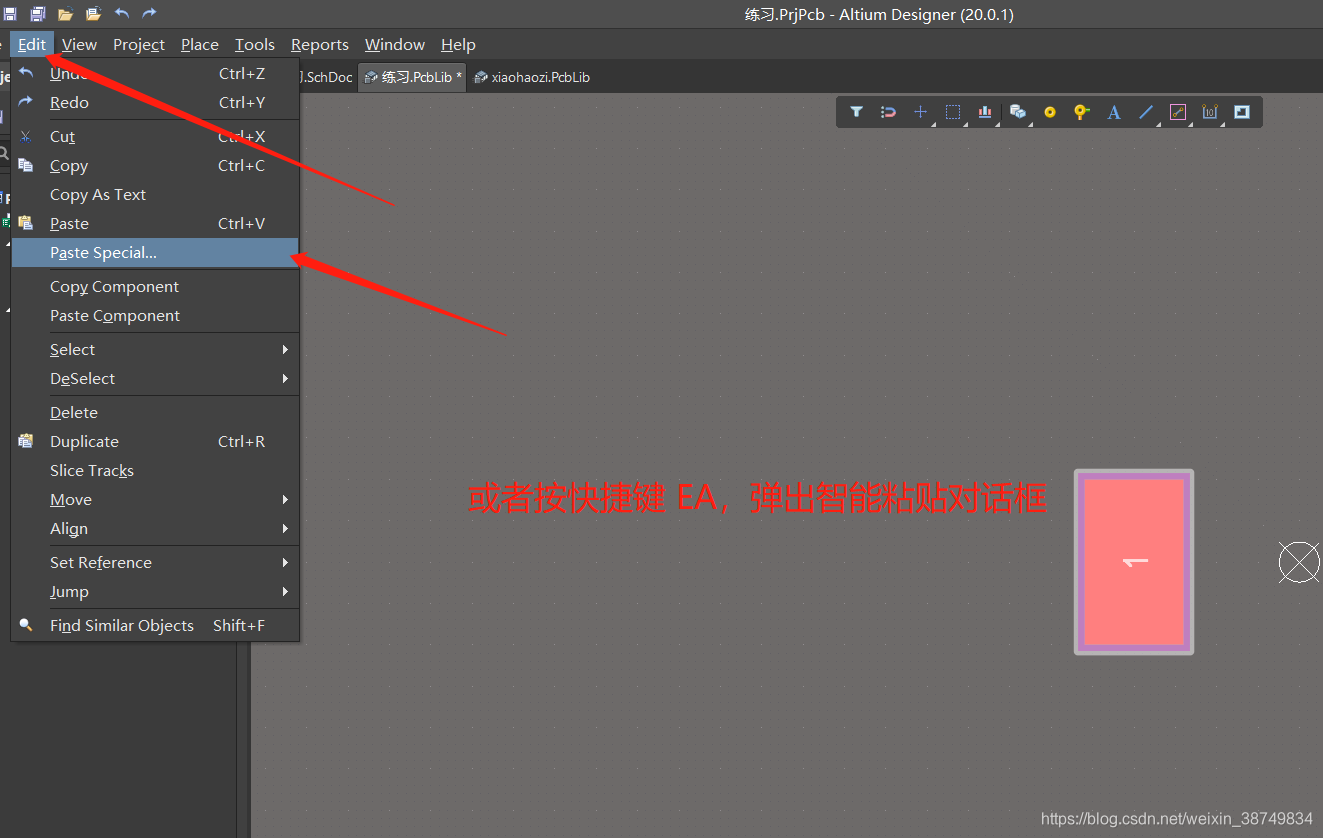

2、弹出智能粘贴对话框

在这里插入图片描述

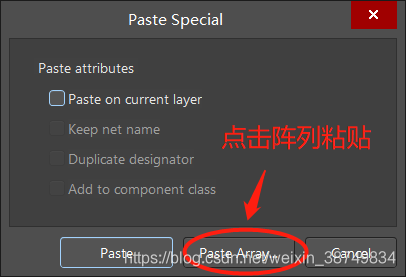

3、选择阵列粘贴

在这里插入图片描述

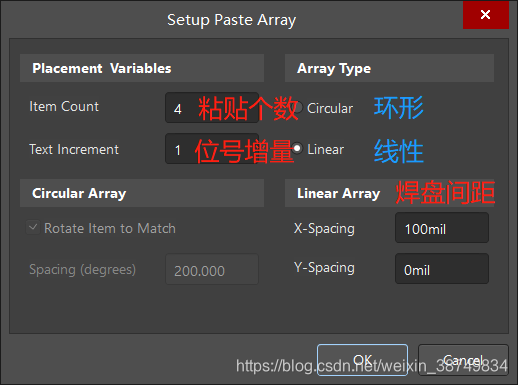

4、设置阵列粘贴参数

在这里插入图片描述

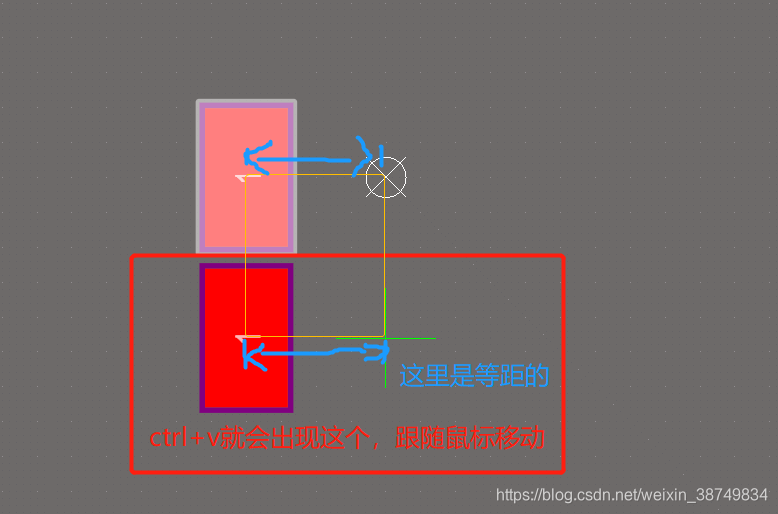

5、选择粘贴其实位置

在这里插入图片描述

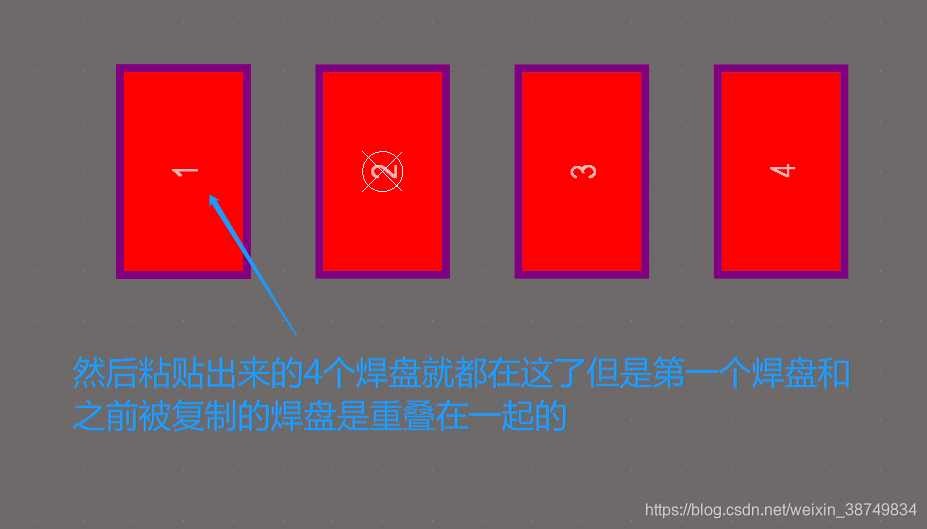

6、去重复

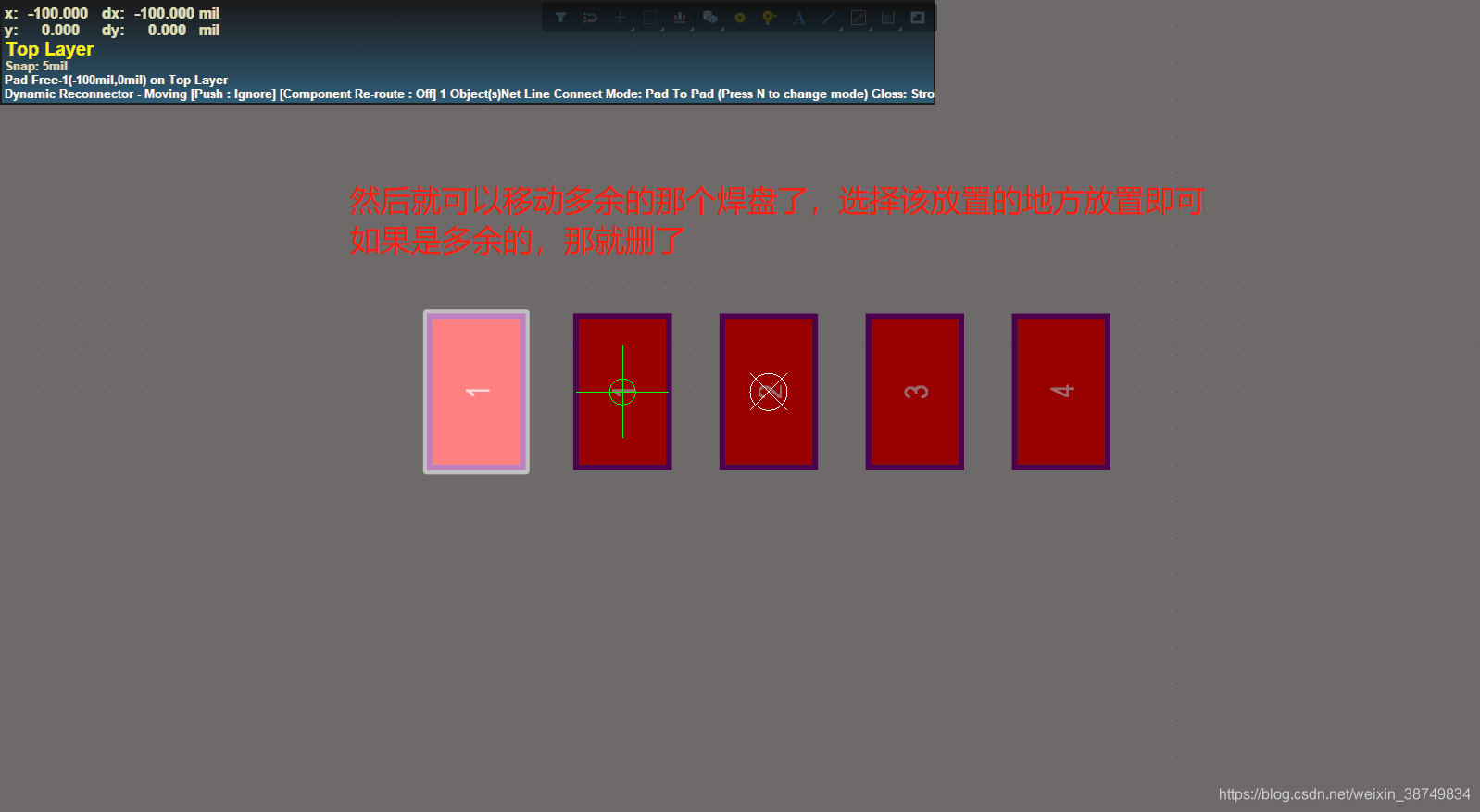

由于粘贴出来第一个是重复的，所以需要去掉
在这里插入图片描述
在这里插入图片描述

4、裁截导线

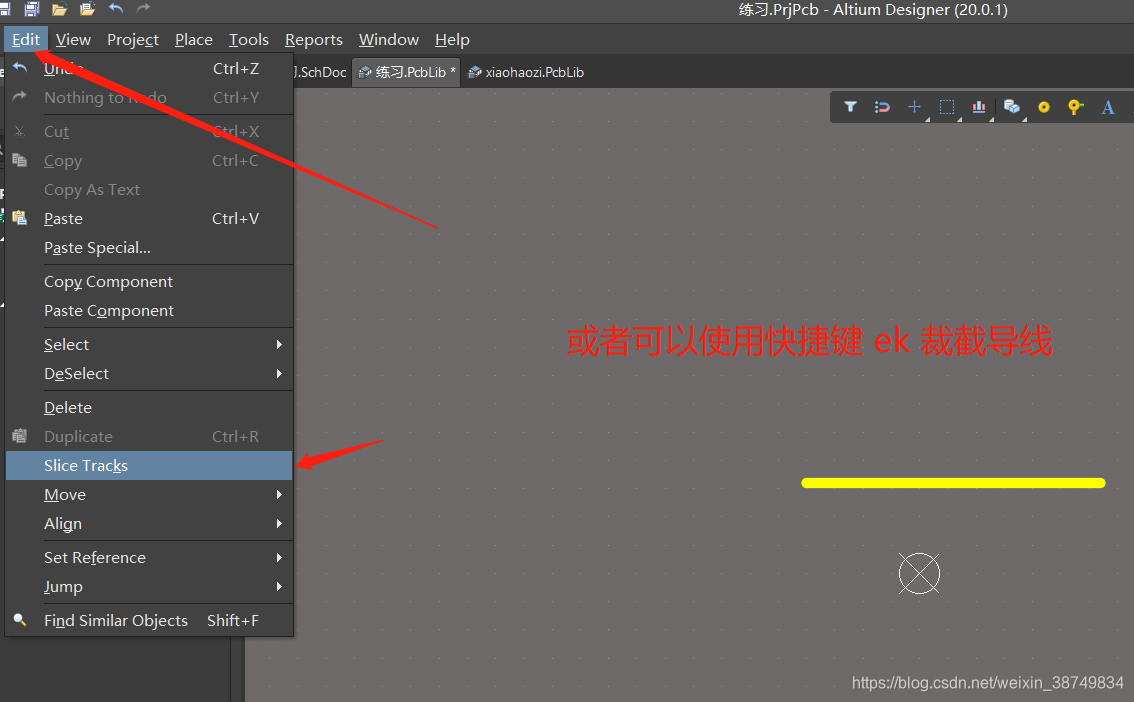

这个算补充说明吧，画丝印的时候可能用的到
在这里插入图片描述
