cubemx配置can通信教程(stm32)(带项目工程文件)

项目完整工程文件百度网盘自取

链接:https://pan.baidu.com/s/10pxsGElFsUCfuDcg2kwmcA
提取码:83ue

      本教程详细介绍了CAN通信配置过程,具体包括cubemx配置以及keil程序编写两部分。项目使用stm32f103c8单片机作为主控芯片,通过在cubemx软件上实现时钟、CAN、GPIO口等配置的初始化,并通过在keil5软件上调用hal库实现CAN通信的相关功能。具体功能如下:

1、CAN心跳发送,波特率250k,周期200ms,ID为0x010,数据位byte0-byte7中的byte7字节每次发送累加1,加满后归零重复累加,其余数据位保持0x00;

2、通过K1按键切换CAN发送内容,当K1按下后超过5s且一直保持按下状态,CAN切换周期为50ms,ID为0x020,数据位byte0-byte7中的byte6字节每次发送累加1,加满后归零重复累加,byte0-5保持0x00状态,byte7保持K1按下后之前的状态不变,并且K1抬起后恢复要求1的功能,byte6数据清零;

3、通过K2按键切换CAN数据波特率,当K2按下超过1s后抬起,则切换CAN波特率为500k,再次按下K2超过1s后抬起,则切换CAN波特率为250k。

0 预备知识

   stm 32 基础知识、can基础知识、C语言

基础知识可参考如下链接,感谢如下三篇文章大神的帮助!

(66条消息) 秀!靠这篇我竟然2天理解了CAN协议!实战STM32F4 CAN!_Wireless_Link的博客-CSDN博客_can控制器与can收发器

(66条消息) 第4课【STM32的时钟】时钟 时钟源 内外部时钟 高低速时钟_PORKWOTONLEE的博客-CSDN博客_stm32外部时钟和内部时钟

(66条消息) STM32CUBEMX系列——CAN通讯的配置_渔泽的博客-CSDN博客_stm32cubemx 配置can

  1. cubemx配置流程

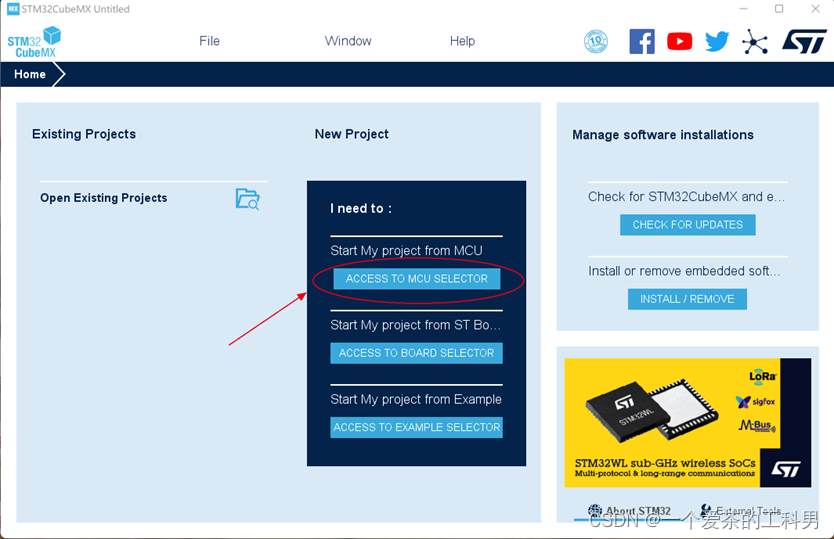

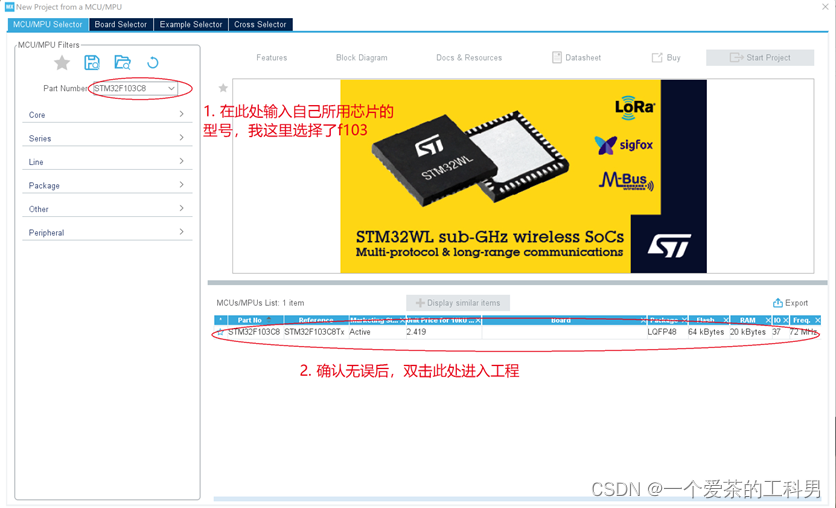

  • ①选择芯片型号

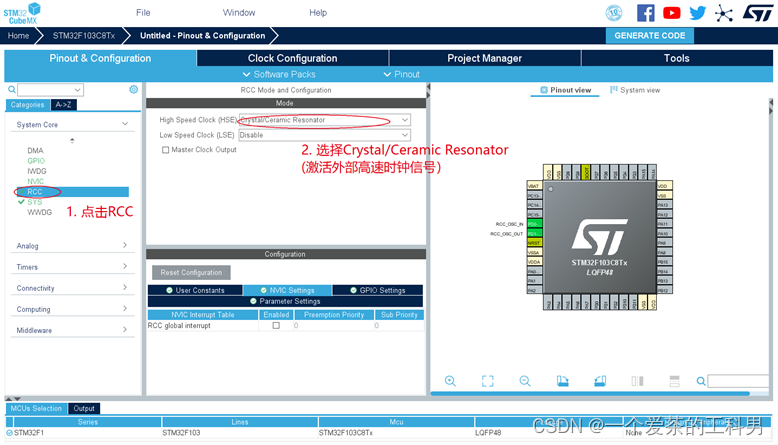

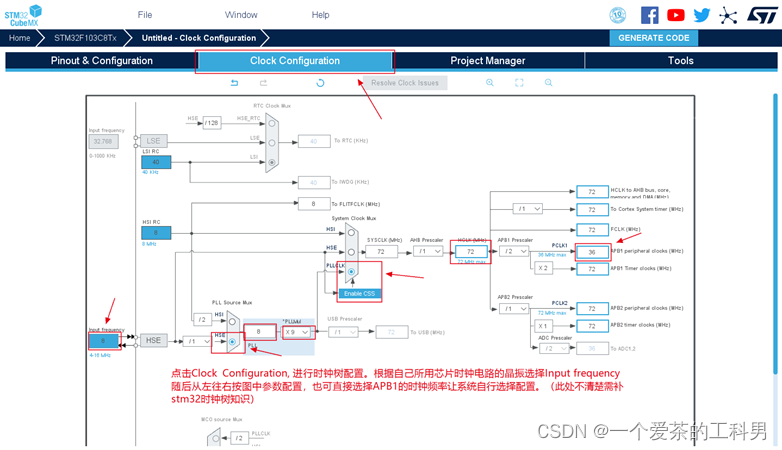

 ②配置系统时钟

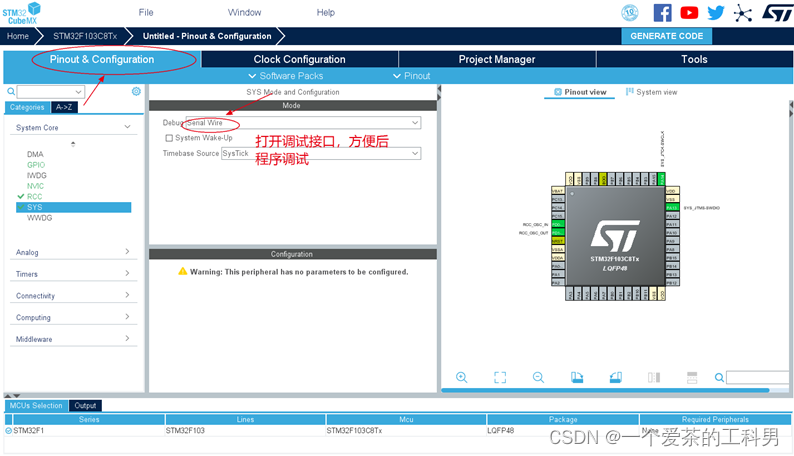

  • ③打开调试接口(非必要)

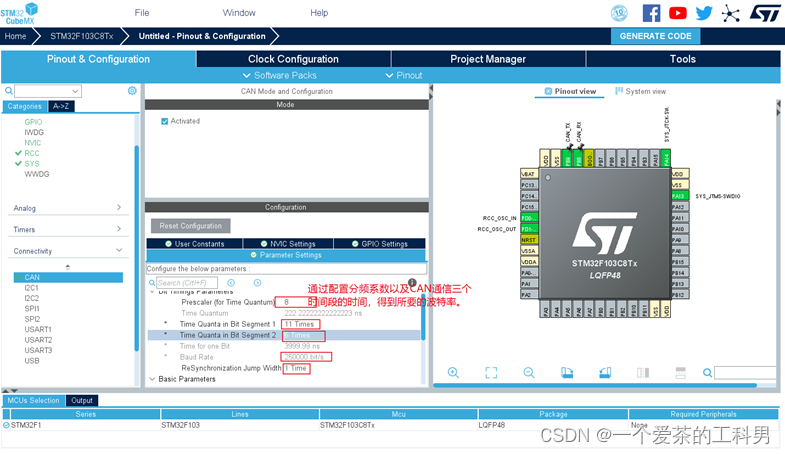

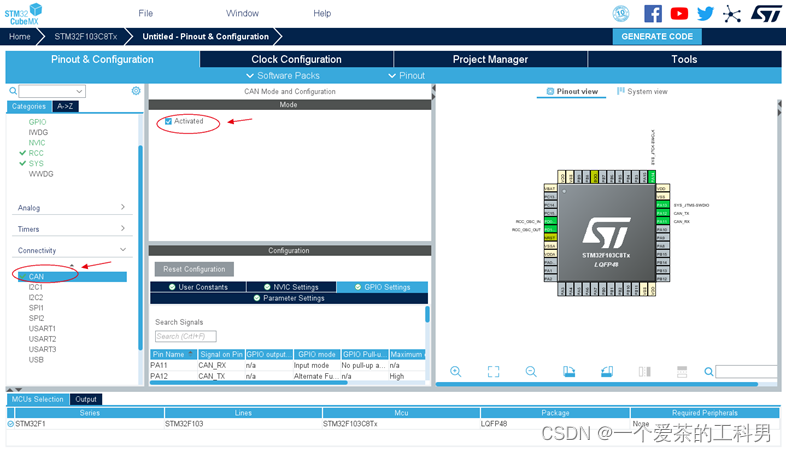

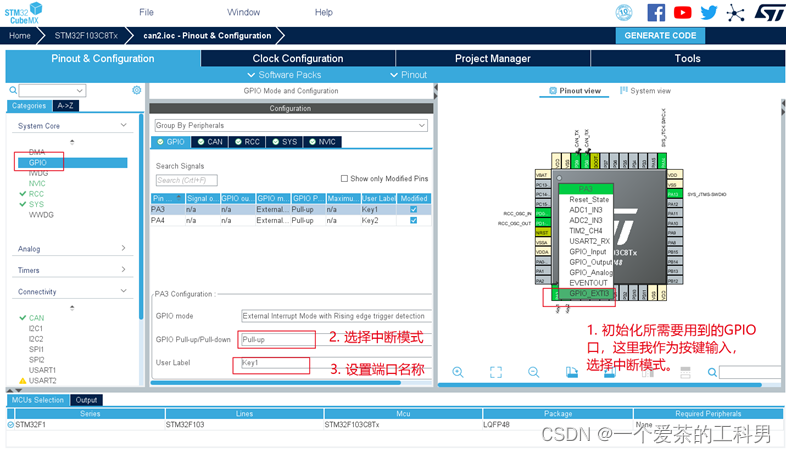

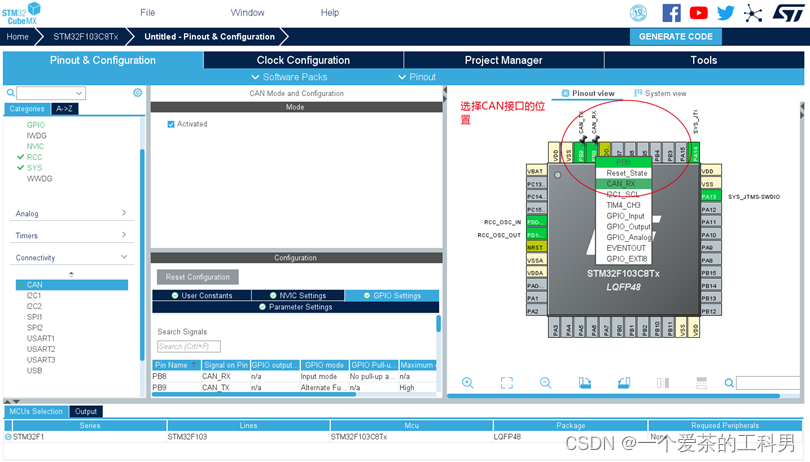

  • ④端口配置:这里包括CAN端口配置和GPIO口配置

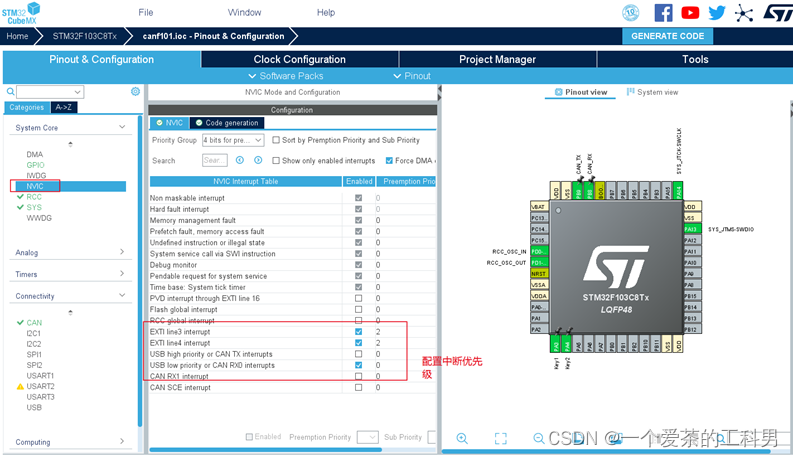

  • ⑤配置系统中断优先级

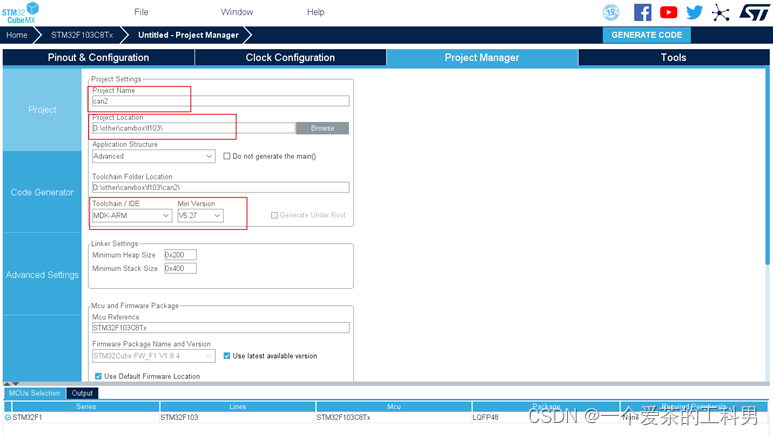

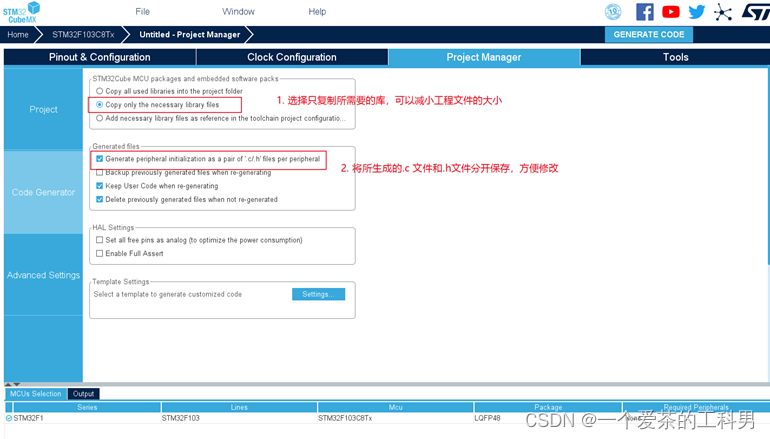

  • ⑥输出选项设置

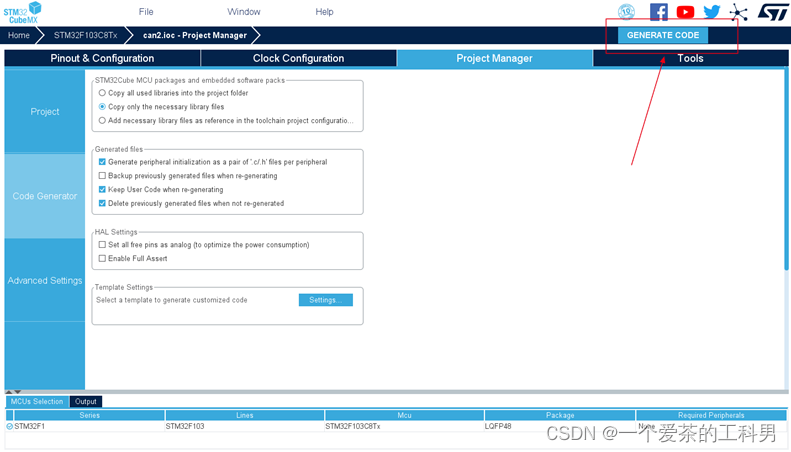

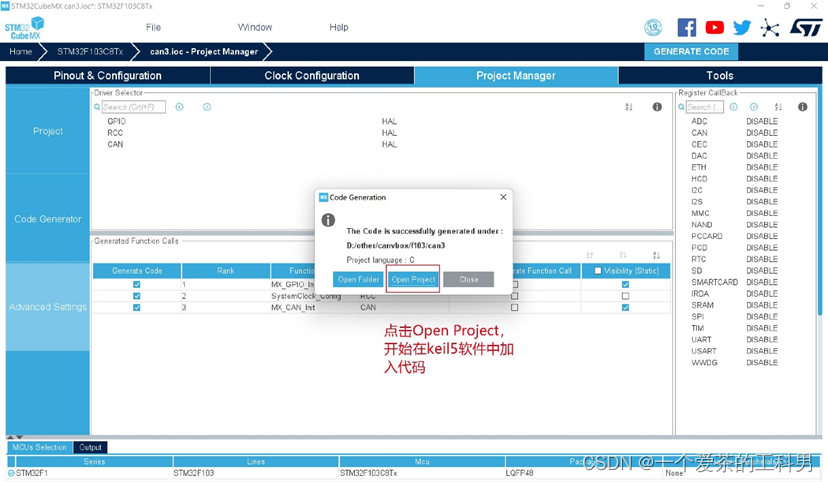

  • ⑦点击GENERATE CODE,生成工程文件

2.  keil5代码编写部分

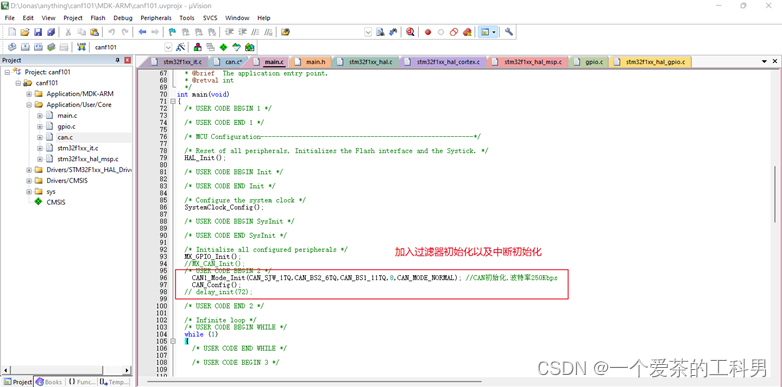

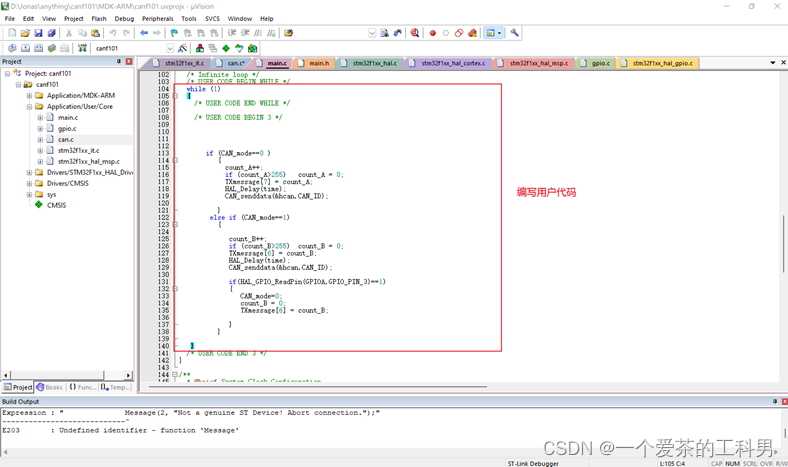

  • ①main函数

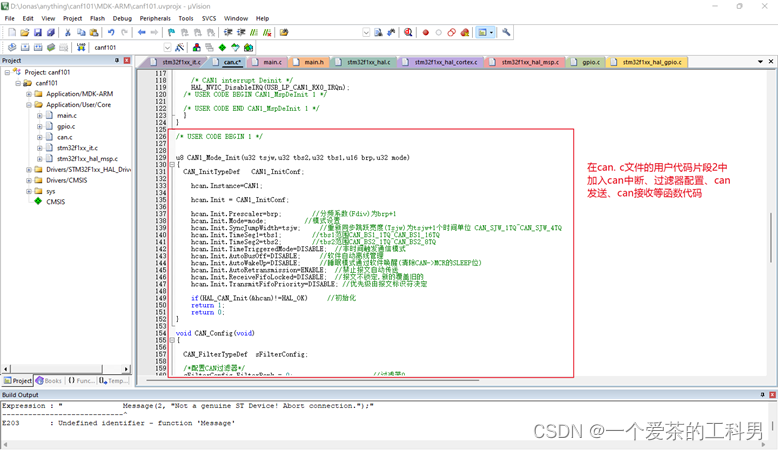

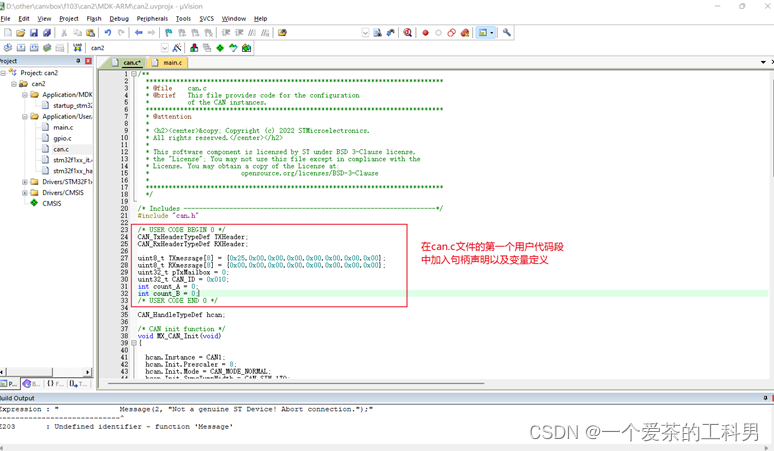

  • ②can函数

过滤器配置

void CAN_Config(void)
{

	CAN_FilterTypeDef  sFilterConfig;

  /*配置CAN过滤器*/
  sFilterConfig.FilterBank = 0;                     //过滤器0
  sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK;
  sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT;
  sFilterConfig.FilterIdHigh = 0x0000;              //32位ID
  sFilterConfig.FilterIdLow = 0x0000;
  sFilterConfig.FilterMaskIdHigh = 0x0000;          //32位MASK
  sFilterConfig.FilterMaskIdLow = 0x0000;
  sFilterConfig.FilterFIFOAssignment = CAN_RX_FIFO0;//过滤器0关联到FIFO0
  sFilterConfig.FilterActivation = ENABLE;          //激活滤波器0
  sFilterConfig.SlaveStartFilterBank = 14;


 if(HAL_CAN_ConfigFilter(&hcan,&sFilterConfig) != HAL_OK)//初始化过滤器
 {
  Error_Handler();
 }
 if(HAL_CAN_Start(&hcan) != HAL_OK)//打开can
 {
  Error_Handler();
 }
 if(HAL_CAN_ActivateNotification(&hcan,CAN_IT_RX_FIFO0_MSG_PENDING) != HAL_OK)//开启接受邮邮箱0挂起中断
 {
  Error_Handler();
 }

   /*配置传输过程*/
  TXHeader.StdId = 0x321;
  TXHeader.ExtId = 0x01;
  TXHeader.RTR = CAN_RTR_DATA;
  TXHeader.IDE = CAN_ID_STD;
  TXHeader.DLC = 2;
  TXHeader.TransmitGlobalTime = DISABLE;
}

CAN发送函数

void CAN_senddata(CAN_HandleTypeDef *hcan,uint32_t can_id)
{
   TXHeader.StdId=can_id ;
	 TXHeader.ExtId=0x12345000;//0x12345000
	 TXHeader.DLC=8;
	 TXHeader.IDE=CAN_ID_EXT;
	 TXHeader.RTR=CAN_RTR_DATA;
	 TXHeader.TransmitGlobalTime = DISABLE;
	 if(KEY == 0)
    	HAL_CAN_AddTxMessage(hcan,&TXHeader,TXmessage,&pTxMailbox);
   else if(KEY == 1)

	 {
		 HAL_CAN_AddTxMessage(hcan,&TXHeader,RXmessage,&pTxMailbox);
		 KEY = 0;
	 }
}

CAN接收函数

uint32_t CAN1_Receive_Msg(u8 *buf)
{
 	u32 i;
	u8	RxData[8];

	if(HAL_CAN_GetRxFifoFillLevel(&hcan, CAN_RX_FIFO0) != 1)//没有接收到数据,直接退出
	{
		return 0xF1;
	}

	if(HAL_CAN_GetRxMessage(&hcan, CAN_RX_FIFO0, &RXHeader, RxData) != HAL_OK)
	{
		return 0xF2;
	}

    for(i=0;i<RXHeader.DLC;i++)
    buf[i]=RxData[i];
	  return RXHeader.DLC;
}

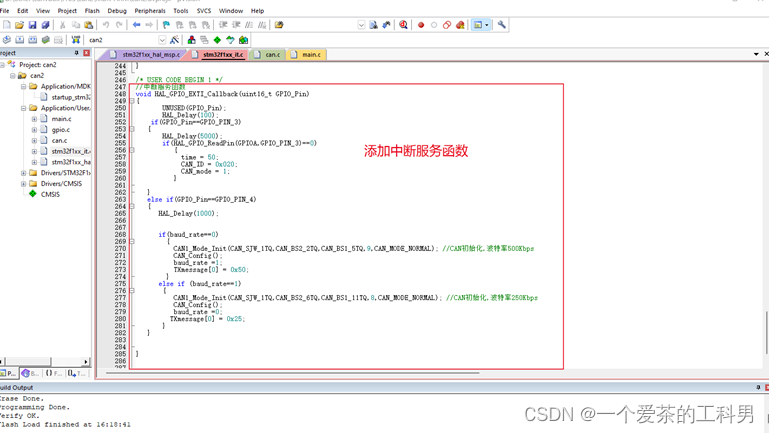

  • ③中断服务函数编写(编写在stm32f1xx_it.c中)

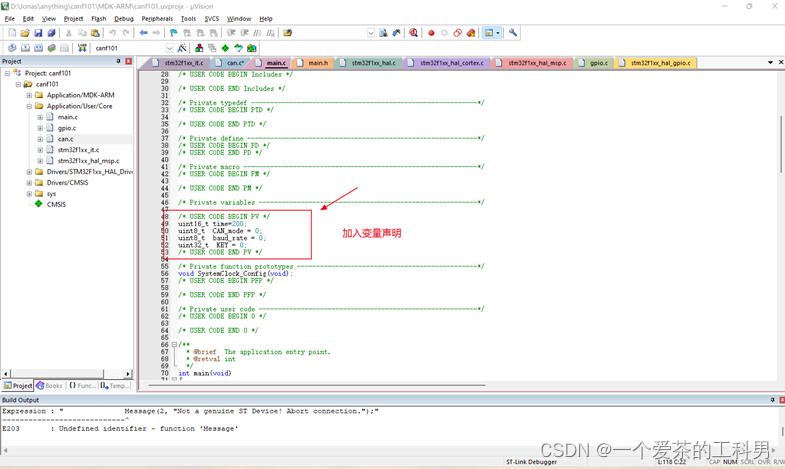

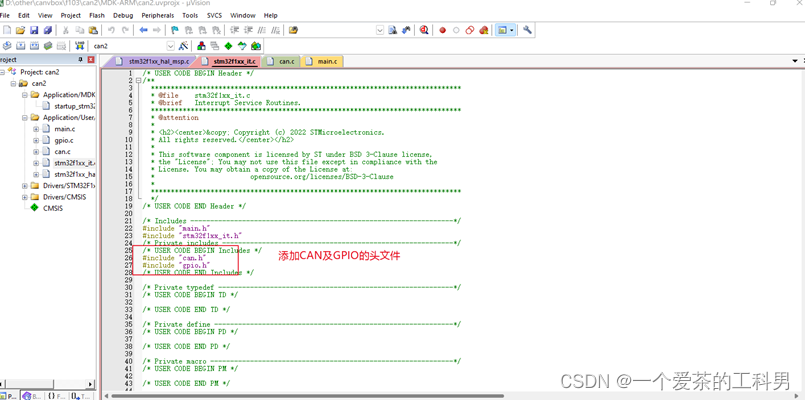

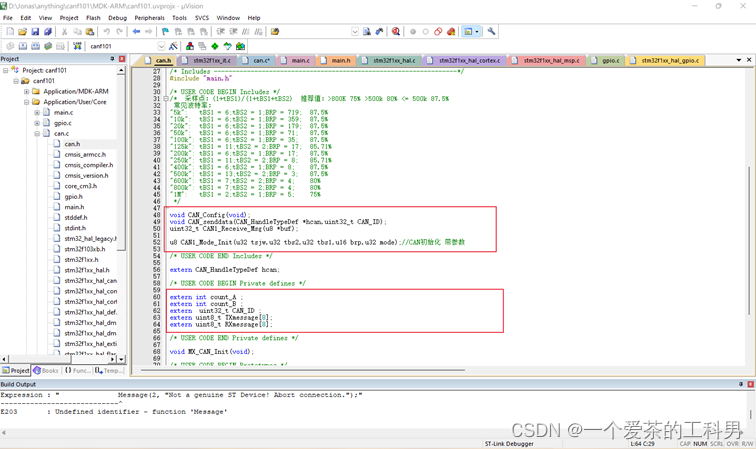

  • ④在相关头文件添加声明

注意事项:

  1. 在配置波特率时,一定要明确时钟树的的频率,确保硬件的晶振参数和芯片分频参数的正确。
  2. 调节can的波特率可以在CubeMx中进行。软件可以帮助计算,这样可以节省时间去确定brp,tbs1,tbs2,三个参数。
  3. 对于接收数据只能使用中断去接收数据,倘若直接放在while循环中,接收不到,并且会使得程序卡死。
  4. 在程序中改变波特率时,一定要重新初始化,并且将所有的参数初始化,包括滤波器,邮箱等。
  5. 发送数据的频率不能太大,否则接收会存在丢数据的情况。

     6. 中断优先级需要配置,否则会冲突,根据需求去配置。

作者声明:第一次使用cubemx配置can通信工程文件,走了一些弯路,但是最后终于配置成功。在此,特别感谢CSDN各位大神各种知识帖以及宿友佳神的指导!本文撰写目的为帮助入门级嵌入式开发者上手CAN通信,无商业用途。如有侵权,请联系作者删除,谢谢。
