串口通信详解

一、串口通讯简介

串口通信(Serial Communications)的概念非常简单，串口按位(bit)发送和接收字节。尽管比按字节(byte)的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。它很简单并且能够实现远距离通信。比如IEEE488定义并行通行状态时，规定设备线总长不得超过20米，并且任意两个设备间的长度不得超过2米;而对于串口而言，长度可达1200米。典型地，串口用于ASCII码字符的传输。通信使用3根线完成，分别是地线、发送、接收。由于串口通信是异步的，端口能够在一根线上发送数据同时在另一根线上接收数据。其他线用于握手，但不是必须的。串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。对于两个进行通信的端口，这些参数必须匹配。

二、 串口通讯的数据格式

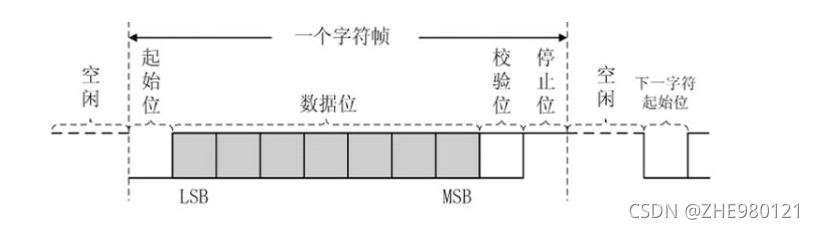

UART串口通信需要两根信号线来实现，一根用于串口发送，另外一根负责串口接收。UART在发送或接收过程中的一帧数据由4部分组成，起始位、数据位、奇偶校验位和停止位，如下图所示。其中，起始位标志着一帧数据的开始，停止位标志着一帧数据的结束，数据位是一帧数据中的有效数据。校验位分为奇校验和偶校验，用于检验数据在传输过程中是否出错。奇校验时，发送方应使数据位中1的个数与校验位中1的个数之和为奇数；接收方在接收数据时，对1的个数进行检查，若不为奇数，则说明数据在传输过程中出了差错。同样，偶校验则检查1的个数是否为偶数。

UART通信过程中的数据格式及传输速率是可设置的，为了正确的通信，收发双方应约定并遵循同样的设置。数据位可选择为5、6、7、8位，其中8位数据位是最常用的，在实际应用中一般都选择8位数据位；校验位可选择奇校验、偶校验或者无校验位；停止位可选择1位（默认）,1.5或2位。串口通信的速率用波特率表示，它表示每秒传输二进制数据的位数，单位是bps（位/秒），常用的波特率有9600、19200、38400、57600以及115200等。

三、通讯方式

单工模式（Simplex Communication）通信的数据传输是单向的。通信双方中，一方固定为发送端，一方则固定为接收端。信息只能沿一个方向传输，使用一根传输线。

半双工模式（Half Duplex）通信使用同一根传输线，既可以发送数据又可以接收数据，但不能同时进行发送和接收。数据传输允许数据在两个方向上传输，但是，在任何时刻只能由其中的一方发送数据，另一方接收数据。因此半双工模式既可以使用一条数据线，也可以使用两条数据线。半双工通信中每端需有一个收发切换电子开关，通过切换来决定数据向哪个方向传输。因为有切换，所以会产生时间延迟，信息传输效率低些。

全双工模式（Full Duplex）通信允许数据同时在两个方向上传输。因此，全双工通信是两个单工通信方式的结合，它要求发送设备和接收设备都有独立的接收和发送能力。在全双工模式中，每一端都有发送器和接收器，有两条传输线，信息传输效率高。

显然，在其它参数都一样的情况下，全双工比半双工传输速度要快，效率要高。

四、 偶校验与奇校验位

在标准ASCII码中，其最高位(b7)用作奇偶校验位。有四种校验方式:偶、奇、高和低。当然没有校验位也是可以的。对于偶和奇校验的情况，串口会设置校验位(数据位后面的一位)，用一个值确保传输的数据有偶个或者奇个逻辑高位。例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。如果是奇校验，校验位为1，这样就有3个逻辑高位。高位和低位不真正的检查数据，简单置位逻辑高或者逻辑低校验。这样使得接收设备能够知道一个位的状态，有机会判断是否有噪声干扰了通信或者是否传输和接收数据是否不同步。

五、 停止位

停止位是按长度来算的。串行异步通信从计时开始，以单位时间为间隔（一个单位时间就是波特率的倒数），依次接受所规定的数据位和奇偶校验位，并拼装成一个字符的并行字节；此后应接收到规定长度的停止位“1”。所以说，停止位都是“1”，1.5是它的长度，即停止位的高电平保持1.5个单位时间长度。一般来讲，停止位有1，1.5，2个单位时间三种长度。

六、波特率

波特率就是每秒钟传输的数据位数。

波特率的单位是每秒比特数(bps)，常用的单位还有：每秒千比特数Kbps，每秒兆比特数Mbps。串口典型的传输波特率600bps，1200bps，2400bps，4800bps，9600bps，19200bps，115200bps，38400bps。

PLC/PC与称重仪表通讯时，最常用的波特率是9600bps，19200bps。PLC/PC或仪表与大屏幕通讯时，最常用的波特率是9600bps。

七、 数据位

这是衡量通信中实际数据位的参数。当计算机发送一个信息包，实际的数据往往不会是8位的，标准的值是6、7和8位。如何设置取决于你想传送的信息。比如，标准的ASCII码是0-127(7位)。扩展的ASCII码是0~255(8位)。如果数据使用简单的文本(标准 ASCII码)，那么每个数据包使用7位数据。每个包是指一个字节，包括开始/停止位，数据位和奇偶校验位。由于实际数据位取决于通信协议的选取，术语"包"指任何通信的情况。

八、典型的串口通讯标准

EIA RS232(通常简称“RS232”）: 1962年由美国电子工业协会(EIA)制定。
EIA RS485(通常简称“RS485”）: 1983年由美国电子工业协会(EIA)制定。

九、RS232串口

RS232是计算机与通信工业应用中最广泛一种串行接口。它以全双工方式工作，需要地线、发送线和接收线三条线。RS232只能实现点对点的通信方式。

1、RS232串口缺点

●接口信号电平值较高，接口电路芯片容易损坏。
●传输速率低，最高波特率19200bps。
●抗干扰能力较差。
●传输距离有限，一般在15m以内。
●只能实现点对点的通讯方式。

2、RS232串口接口定义

RXD：接收数据，TXD：发送数据，GND/SG：信号地。

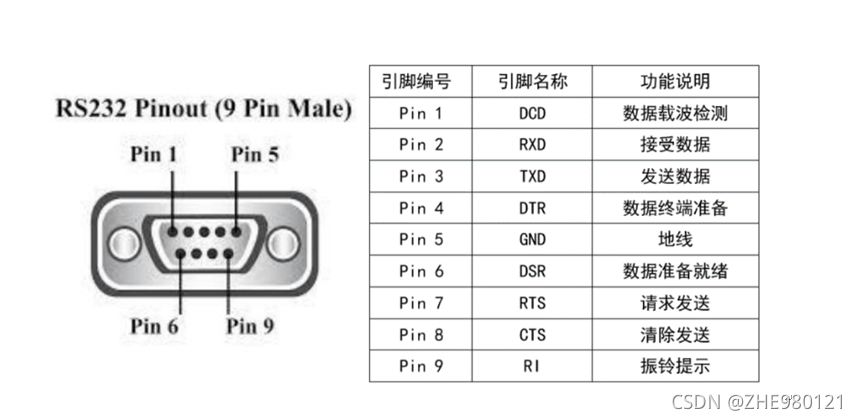

3、 电脑DB9针接口定义

电脑DB9针接口是常见的RS232串口，其引脚定义如下：2号脚：RXD(接收数据)，3号脚：TXD(发送数据)、5号脚：SG或GND(信号地)。

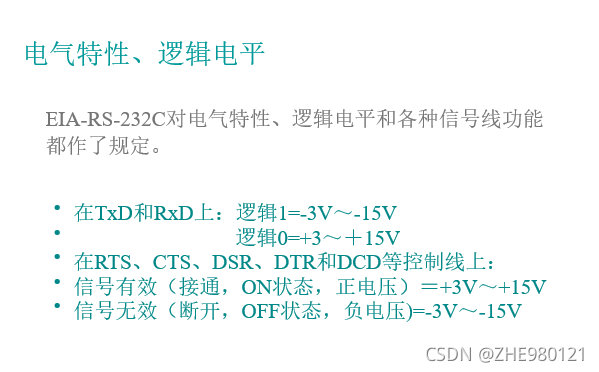

4、 电气特性及逻辑电平

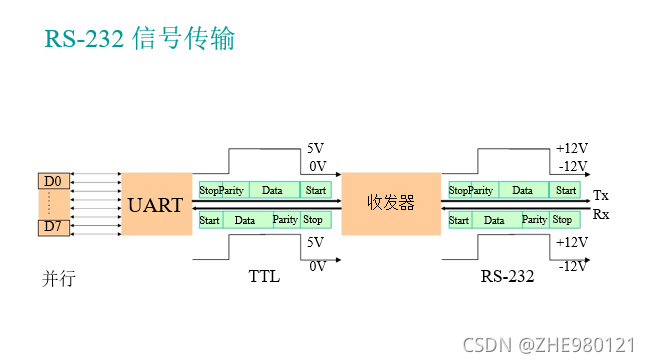

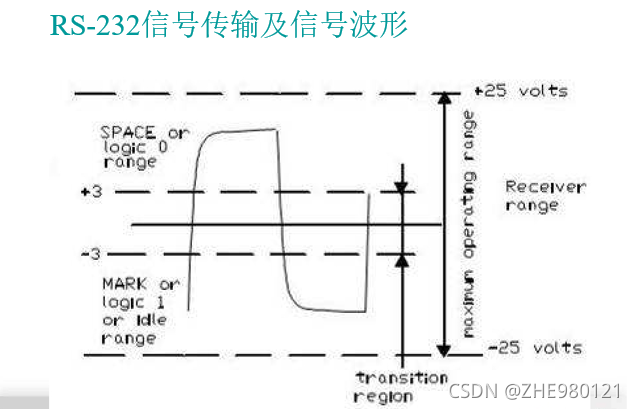

5、RS-232信号传输及信号波形

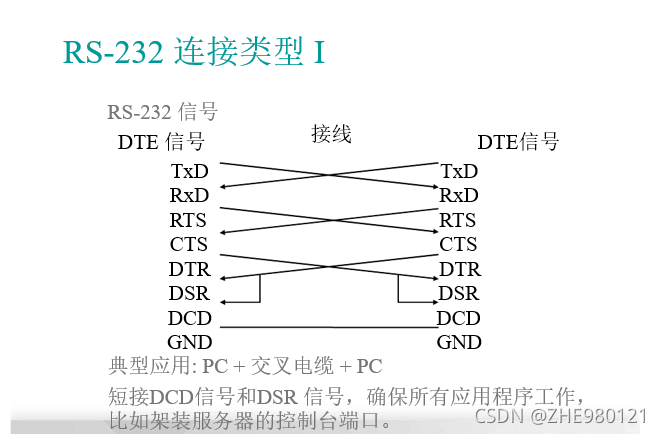

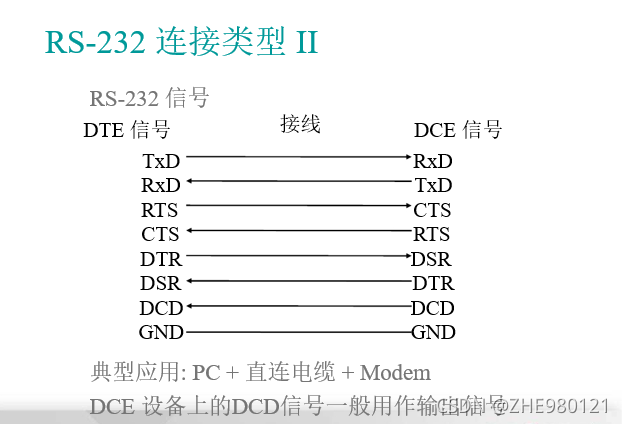

6、RS-232连接类型

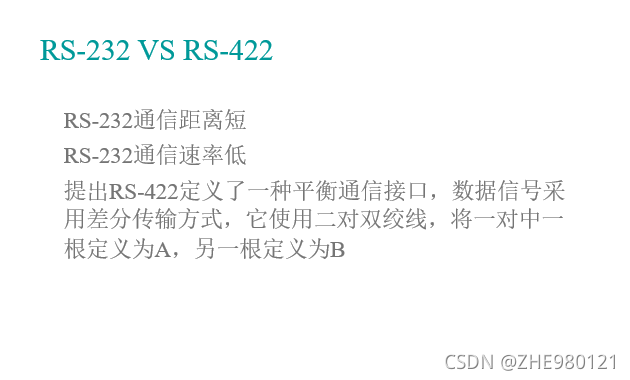

7、RS-232 VS RS-422

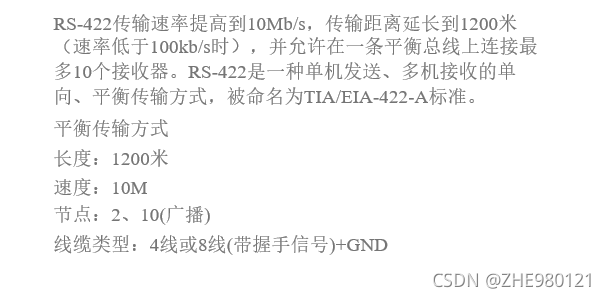

十、RS-422信号

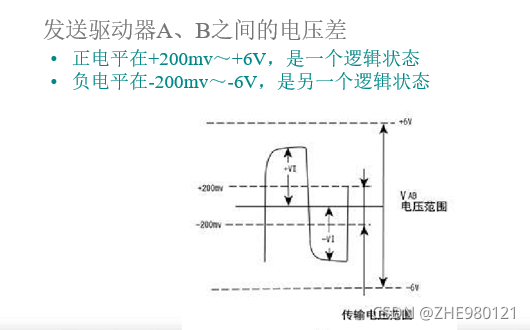

1、RS-422电气特性

2、RS-422信号

3、RS-422特性

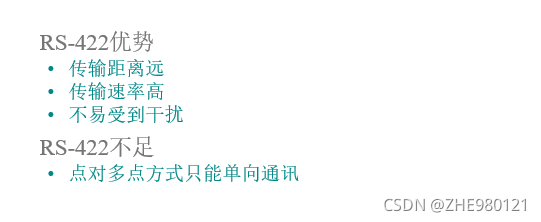

4、RS-422优势与不足

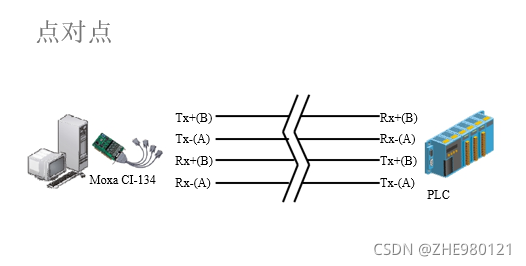

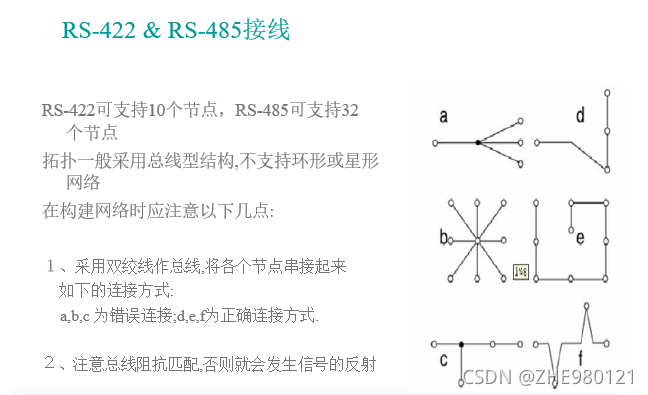

5、RS-422拓扑结构

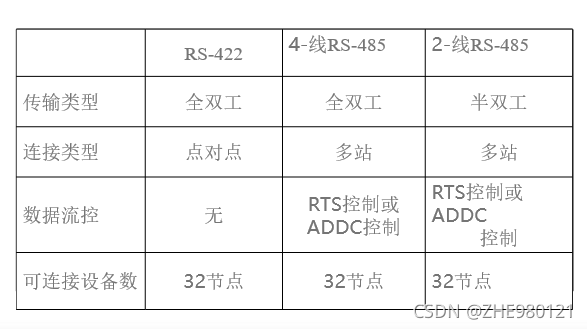

6、RS-422 VS RS-485

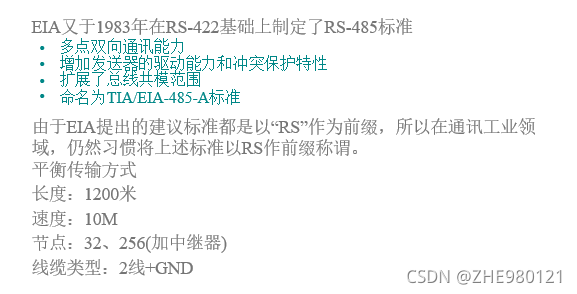

十一、 RS485串口

1、RS485串口特点

●RS485采用平衡发送和差分接收，具有良好的抗干扰能力,信号能传输上千米

●RS485有两线制和四线制两种接线。采用四线制时，只能实现点对多的通讯(即只能有一个主设备，其余为从设备)。四线制现在很少采用，现在多采用两线制接线方式。

●两线制RS485只能以半双式方式工作，收发不能同时进行。

●RS485在同一总线上最多可以接32个结点，可实现真正的多点通讯，但一般采用的是主从通信方式，即一个主机带多个从机。

●因RS485接口具有良好的抗干扰能力，长的传输距离和多站能力等优点使其成为首选的串行接口。

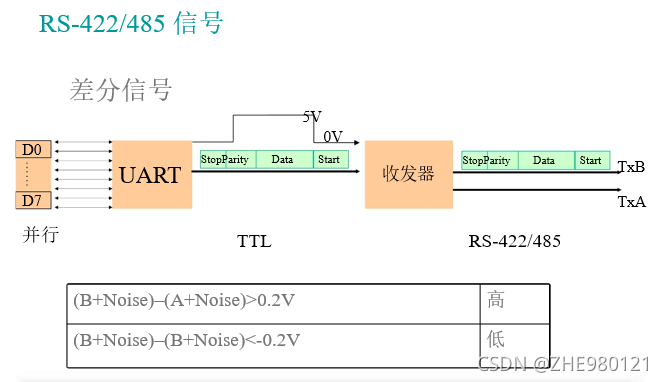

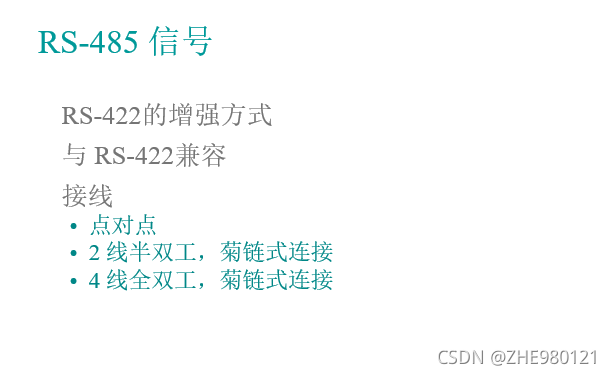

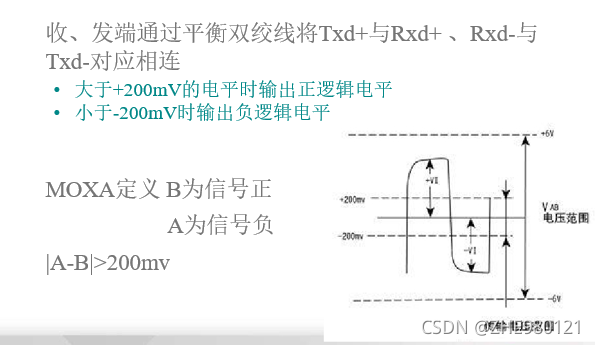

2、RS485信号及定义

3、RS485串口的终端电阻

●一般情况下不需要增加终端电阻，只有在RS485通信距离超过100米的情况下，要在RS485通讯的开始端和结束端增加终端电阻，RS485典型终端电阻是120欧。

●终端电阻是为了消除在通信电缆中的信号反射在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。

阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。

引起信号反射的另一原因是数据收发器与传输电缆之间的阻抗不匹配。这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。

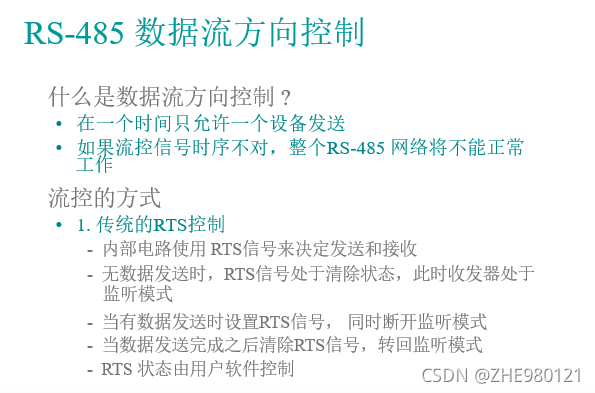

4、RS-485数据流方向控制

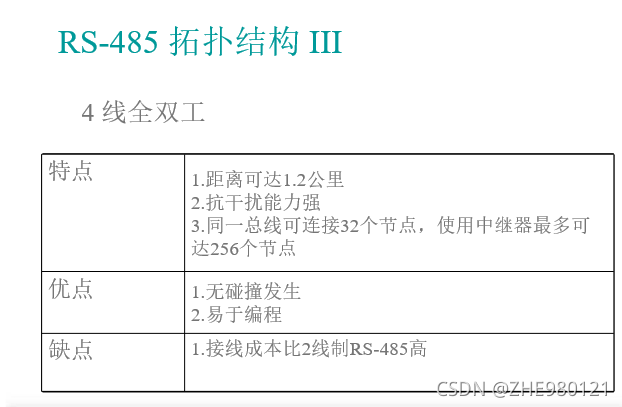

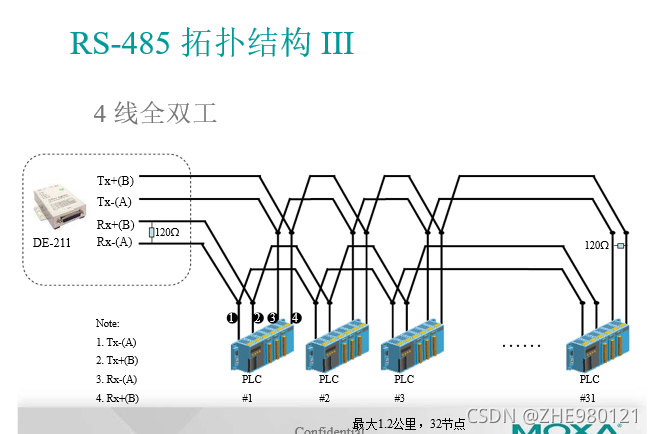

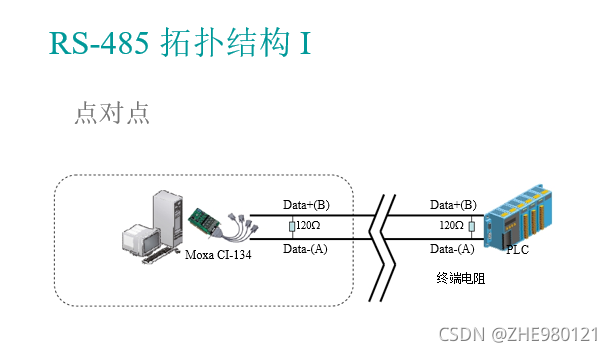

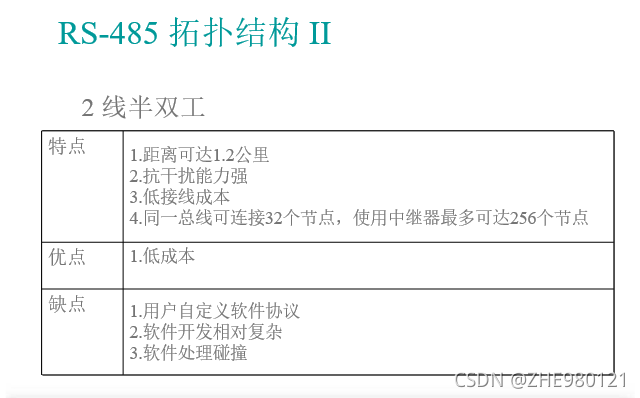

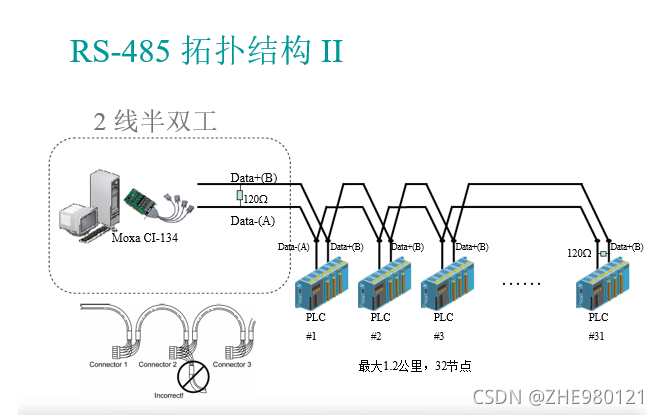

5、RS-485拓扑结构

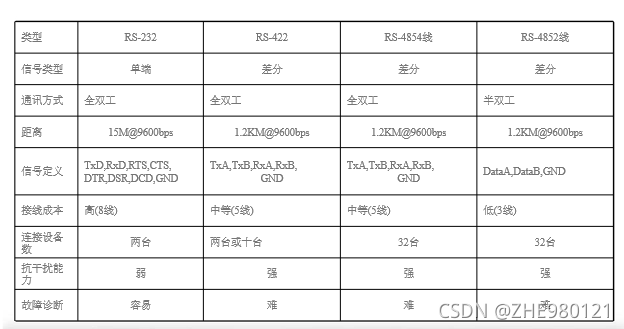

十二、 RS232、RS422和RS485性能比较

1、基本性能

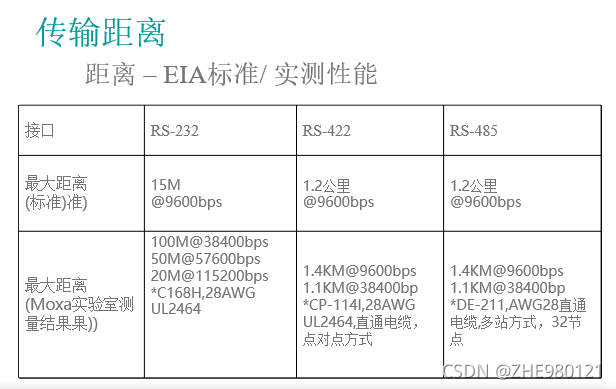

2、传输距离

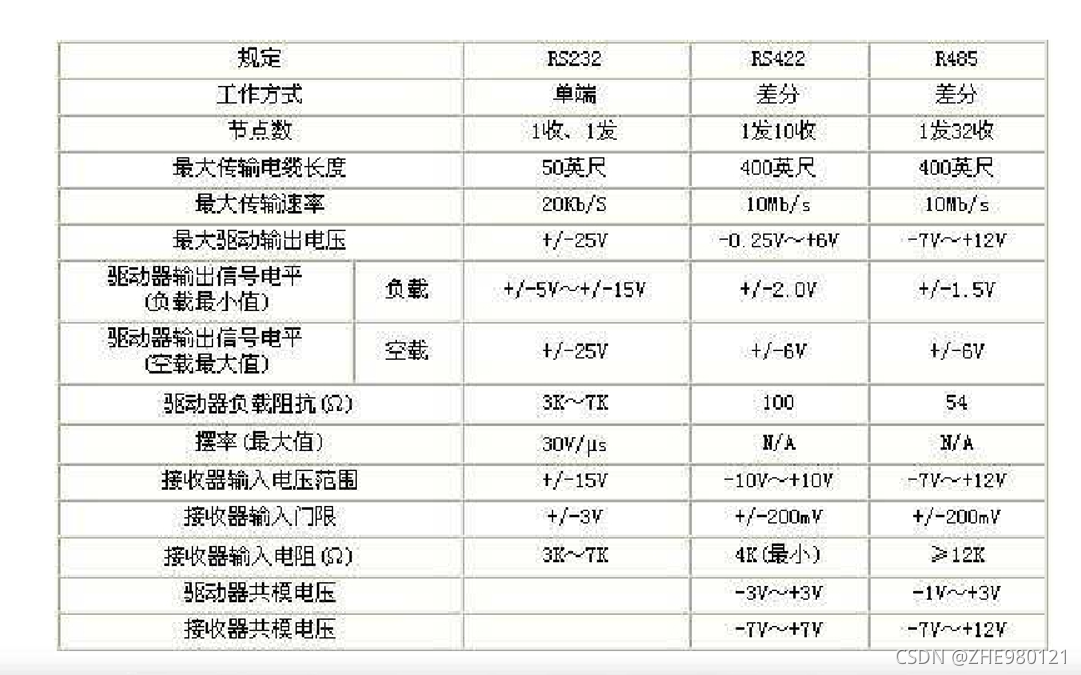

3、电气参数
