一文搞懂 串口、MODBUS、UART、USART、RS232、RS485、SPI、IIC、CAN 总线的区别

一、通信协议基础概念：从底层到应用层的 “金字塔” 结构

在嵌入式开发中，通信协议可分为 底层硬件协议（解决 “如何传数据”）和 应用层协议（解决 “传什么数据”）。本文将深入解析 6 大底层协议（RS232、RS485、SPI、IIC、CAN），并补充 UART/USART/ 串口 的深度对比，最后介绍工业常用的 MODBUS 协议。

1. 通信基础概念详解

（1）双工模式

• 单工通信：数据仅能单向传输（如遥控器与电视）。
• 半双工通信：数据可双向传输但不能同时进行（如对讲机）。
• 全双工通信：数据可同时双向传输（如电话）。

（2）并行与串行传输

特性	并行通信	串行通信
数据传输	多根线同时传输多个数据位	单根线逐位传输数据位
速度	快（如并口打印机）	慢（如 USB）
距离	短（米级）	长（千米级）
成本	高（多根线）	低（单根线）
典型应用	早期计算机总线（如 ISA）	现代接口（如 SPI、IIC、UART）

（3）同步与异步通信

• 同步通信：
  • 需时钟线（如 SPI 的 SCLK），数据传输与时钟同步。
  • 特点：高速（如 SPI 可达 50Mbps+），但硬件复杂。
• 异步通信：
  • 无时钟线，依赖起始位（0）和停止位（1）同步（如 UART）。
  • 特点：硬件简单，适合低速场景。

二、六大底层硬件协议深度对比

1. UART/USART/ 串口：最熟悉的 “异步通信三兄弟”

1.1 基础概念与核心定义

• 串口（Serial Port）

  • 定义：广义指所有串行通信接口，狭义通常特指基于 UART 硬件的异步串口（如常见的 TTL 电平串口）。
  • 核心作用：实现设备间逐位传输数据，仅需 1~2 根信号线（TX 发送、RX 接收），成本低、易部署，是嵌入式开发中最基础的通信方式。

• UART（Universal Asynchronous Receiver-Transmitter）

  • 定义：通用异步收发器，硬件电路，实现异步串行通信，不支持同步时钟信号。
  • 核心特性：异步通信，收发双方各自独立时钟，靠约定波特率同步；数据以 “帧” 为单位传输，每帧包含起始位、数据位、校验位、停止位。

• USART（Universal Synchronous Asynchronous Receiver-Transmitter）

  • 定义：通用同步异步收发器，UART 的 “增强版”，支持异步和同步两种模式。
  • 核心特性：异步模式兼容 UART；同步模式可外接时钟线（SCLK），用于高速同步通信（如配合 SPI 协议），功能更灵活。

1.2 硬件接口与物理层

特性	UART / 串口（TTL 电平）	USART（同步模式）
信号线	TX（发送）、RX（接收）、GND（共地）	TX、RX、SCLK（同步时钟）、GND
电平标准	3.3V/5V TTL（高电平 1，低电平 0）	可兼容 TTL/CMOS，同步模式需额外时钟线
典型接线	TX 接对方 RX，RX 接对方 TX，共地	异步时同 UART；同步时需 SCLK 同步时钟

1.3 工作原理：从 “帧格式” 到数据收发

1.3.1 异步通信（UART/USART 异步模式）

• 帧格式（以 8 位数据位为例）：

  起始位（1位，0） → 数据位（5~8位，低位先传） → 校验位（0/1位，奇/偶/无） → 停止位（1/1.5/2位，1）



  • 示例：发送字符‘A’（ASCII 码 0x41，二进制 01000001），无校验位，1 位停止位：
    帧结构为 0（起始） + 1000001（数据，低位先传即1000001→1000001，注意低位是第一位） + 1（停止）。

• 波特率：每秒传输的比特数（如 9600bps 表示每秒传 9600 位），收发双方必须一致（误差 < 5%），常见值：9600、19200、115200。

• 工作流程（以 STM32 单片机为例）：

  1. 初始化配置（代码示例，注释解释）：

     // 步骤1：开启GPIO和USART时钟（假设使用USART1，对应PA9/TX、PA10/RX）
     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_USART1, ENABLE);

     // 步骤2：配置TX引脚为复用推挽输出，RX为浮空输入
     GPIO_InitTypeDef GPIO_InitStruct;
     GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;       // TX引脚PA9
     GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP; // 复用推挽输出（发送数据）
     GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
     GPIO_Init(GPIOA, &GPIO_InitStruct);

     GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;      // RX引脚PA10
     GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING; // 浮空输入（接收数据）
     GPIO_Init(GPIOA, &GPIO_InitStruct);

     // 步骤3：配置USART参数（异步模式）
     USART_InitTypeDef USART_InitStruct;
     USART_InitStruct.USART_BaudRate = 115200;    // 波特率
     USART_InitStruct.USART_WordLength = USART_WordLength_8b; // 8位数据位
     USART_InitStruct.USART_StopBits = USART_StopBits_1;     // 1位停止位
     USART_InitStruct.USART_Parity = USART_Parity_No;        // 无校验位
     USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None; // 无硬件流控
     USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx; // 收发模式
     USART_Init(USART1, &USART_InitStruct);

     // 步骤4：使能USART
     USART_Cmd(USART1, ENABLE);




     参数解析：

     • USART_BaudRate：波特率，决定数据传输速度。
     • USART_WordLength：数据位长度（5~8 位），需与对方一致。
     • USART_StopBits：停止位长度，长停止位可容忍时钟误差（如多机通信）。
     • USART_Parity：校验位（奇 / 偶 / 无），简单错误检测，非必须。

  2. 数据发送：

     • 单字符发送：调用 USART_SendData(USART1, data)，等待发送完成标志 USART_FLAG_TC（避免覆盖发送）。

       while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET); // 等待上一帧发送完成
       USART_SendData(USART1, 'A'); // 发送字符'A'


     • 字符串发送：循环调用单字符发送函数，逐字节发送。

  3. 数据接收：

     • 轮询方式：检测接收缓冲区非空标志 USART_FLAG_RXNE，读取数据寄存器 USART_ReceiveData(USART1)。
     • 中断方式（推荐，适合实时性场景）：使能接收中断 USART_IT_RXNE，在中断服务函数中读取数据。

       // 使能接收中断
       USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
       // 中断服务函数
       void USART1_IRQHandler(void) {
           if (USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) {
               uint8_t data = USART_ReceiveData(USART1); // 读取接收到的数据
               // 处理数据（如存入缓冲区）
           }
       }


1.3.2 同步通信（USART 同步模式）

• 核心区别：外接同步时钟线（SCLK），收发双方共享同一时钟，数据在时钟边沿同步传输，适合高速、长距离（需时钟稳定）。
• 应用场景：极少单独使用，常作为 SPI 协议的底层驱动（SPI 本质是同步串行协议，USART 同步模式可配置为 SPI 兼容模式）。

1.4 典型应用场景

• UART / 串口（TTL 电平）：

  • 嵌入式设备与电脑通信（通过 CH340/PL2303 模块转换为 USB），如单片机调试（打印日志、接收指令）。
  • 低速外设连接，如蓝牙模块（HC-05）、WiFi 模块（ESP8266）、传感器（部分串口传感器）。
  • 示例：Arduino 通过 SoftwareSerial 库模拟 UART，与蓝牙模块通信。

• USART：

  • 需同步的高速场景（如配合 SPI），但更常见是作为增强型 UART 使用（异步模式为主）。
  • 多协议兼容：STM32 等单片机的 USART 外设可配置为 UART、LIN、IrDA 等多种模式。

1.5 优缺点对比

优点	缺点
硬件简单（仅需 TX/RX/GND）	异步模式依赖波特率严格一致（误差敏感）
成本低，适合短距离（TTL 电平≤10m）	无硬件流控时易丢包（需软件握手）
协议简单，上手快（帧格式固定）	同步模式需额外时钟线，应用较少
支持全双工（TX/RX 独立，可同时收发）	数据无应答机制，可靠性依赖上层协议

1.6 与其他协议的核心差异

• 对比 RS232/RS485：UART/USART 是逻辑层协议（定义数据格式），RS232/RS485 是物理层标准（定义电平、接口、传输距离）。
  • UART（TTL 电平）可通过 MAX232 芯片转换为 RS232 电平（±12V），延长传输距离至 15m。
  • 通过 MAX485 芯片转换为 RS485 差分信号，支持多节点、长距离（1200m）、抗干扰。
• 对比 SPI/IIC：UART 是异步、全双工；SPI 是同步、全双工（需时钟和片选线）；IIC 是同步、半双工（单总线双向）。
• 对比 CAN：UART 无纠错和仲裁机制，适合简单场景；CAN 是高可靠、多主总线，用于汽车电子等严苛环境。

1.7 避坑指南

1. 波特率不一致：必现乱码，调试时先用串口助手固定波特率（如 115200），逐步排查。
2. 电平不匹配：3.3V 设备与 5V 设备直连可能烧芯片，需用电平转换模块（如电阻分压）。
3. 停止位 / 校验位错误：收发双方帧格式必须完全一致（数据位、停止位、校验位），否则接收错位。
4. 中断处理不当：接收中断需及时读取数据，避免缓冲区溢出（可配合 DMA 或环形缓冲区）。

1.8 拓展：UART 的 “进阶玩法”

• 硬件流控（RTS/CTS）：通过请求发送（RTS）和清除发送（CTS）信号控制数据流，避免缓冲区溢出，适合高速通信。
• 多机通信：利用 UART 的空闲总线检测（IDLE 中断），实现主从模式（如 1 个主机带多个从机，通过地址帧寻址）。
• 与 MODBUS 结合：MODBUS-RTU 协议基于 UART，定义了数据帧格式和功能码（如 0x03 读取寄存器），是工业控制中最常用的串口应用层协议。

总结：一句话分清三兄弟

• 串口：泛指标称，底层通常是 UART 硬件。
• UART：纯异步，靠波特率同步，最简串行通信方案。
• USART：异步为主，支持同步，功能更全（如可配置为 SPI 兼容模式），单片机中最常用。

理解 UART/USART 是掌握其他串行协议的基础，后续将继续对比 RS232/RS485、SPI/IIC/CAN 等协议，帮你构建完整的嵌入式通信知识体系。

2. RS232：PC 串口的 “老大哥”（异步、单端）

2.1 物理层核心特性：电平、距离与信号特性

• 独特的负逻辑电平体系
  RS232 采用 负逻辑电平标准，与微控制器的 TTL/CMOS 电平完全不同：

  • 逻辑 1：电压范围 -3V ~ -15V（高电平代表逻辑 1，反常识设计）
  • 逻辑 0：电压范围 +3V ~ +15V（低电平代表逻辑 0）
  • 未定义区：-3V ~ +3V（信号处于此区间时，接收端可能无法正确解析）

  为什么这样设计？ 早期为兼容电话线路的差分传输，通过负逻辑减少噪声干扰，但与现代数字电路（0-3.3V/5V 电平）完全不兼容，必须依赖 MAX232/SP3232 等电平转换芯片。

• 短距离通信的局限性

  • 传输距离：最大有效距离 15 米，实际应用中通常控制在 5 米内以保证稳定性。
  • 信号缺陷：采用 单端信号传输（仅一根信号线，以公共地为参考），易受电磁干扰（EMI）和地电位差影响。距离越长，信号衰减越明显（如 10 米外信号幅值可能下降 30%）。

2.2 硬件连接：PC 与嵌入式设备的 “翻译官”

• 三要素：电平转换 + 共地 + 引脚对应

  PC（DB9 接口）       MAX232 芯片       单片机
  ┌───────────────┐   ┌───────────────┐   ┌───────────────┐
  │ TX（2 脚，-3~-15V）→ R1IN（13 脚）   │   → TXD（TTL 3.3V）│
  │ RX（3 脚，-3~-15V）← T1OUT（14 脚）  │   ← RXD（TTL 3.3V）│
  │ GND（5 脚，地）   ── GND（6 脚）─────┼── GND（地）       │
  └───────────────┘   └───────────────┘   └───────────────┘


• 关键步骤解析
  1. 电平转换芯片选型
     • 5V 系统选 MAX232（内部电荷泵将 5V 转为 ±12V 满足 RS232 电平）。
     • 3.3V 系统选 MAX3232（3.3V 供电，兼容 3.3V TTL 电平）。
  2. 引脚功能对应
     • PC 的 TX（发送）接 MAX232 的 R1IN（接收输入）：PC 发送 RS232 电平，经芯片转为 TTL 电平给单片机。
     • PC 的 RX（接收）接 MAX232 的 T1OUT（发送输出）：单片机发送 TTL 电平，经芯片转为 RS232 电平给 PC。
  3. 共地连接：必须将 PC、MAX232、单片机的 GND 短接，否则地电位差会导致信号解析错误（如地电位差 2V 会被误判为逻辑 0）。

2.3 典型应用场景：嵌入式调试黄金搭档

• 场景 1：单片机串口调试

  • 操作流程：
    1. 单片机 TXD 接 MAX232 的 DI，RXD 接 RO。
    2. MAX232 连接 PC 的 USB 转 RS232 接口（如 CH340 芯片）。
    3. 串口助手设置波特率 115200、8 数据位、1 停止位、无校验。
  • 代码示例（STM32 发送数据到 PC）：

    // 初始化 USART1 为 TTL 电平模式（默认已为 TTL，无需额外转换）
    USART_InitTypeDef USART_InitStruct;
    USART_InitStruct.USART_BaudRate = 115200;
    USART_InitStruct.USART_WordLength = USART_WordLength_8b;
    USART_Init(USART1, &USART_InitStruct);
    USART_Cmd(USART1, ENABLE);

    // 发送字符串
    void USART_SendString(char *str) {
        while (*str) {
            USART_SendData(USART1, *str++);
            while (!USART_GetFlagStatus(USART1, USART_FLAG_TXE)); // 等待发送缓冲区空
        }
    }
    // 调用：USART_SendString("Hello, RS232!\r\n");


• 场景 2：工业设备点对点通信

  • 应用案例：老式数控机床通过 RS232 连接上位机，传输加工程序（波特率 9600，需手动配置两端参数一致）。

2.4 避坑指南：三大常见问题解决

问题现象	可能原因	解决方法
串口助手无数据显示	电平转换芯片供电错误	测量 MAX232 的 VCC 引脚是否为 5V/3.3V（对应系统电压）
数据乱码	波特率 / 数据位 / 停止位不匹配	检查串口助手与设备的参数设置（如是否为 8-N-1 格式）
芯片发热烧毁	引脚接反（如 TX 接 RX）	对照电路图，确保 PC TX 接芯片 R1IN，PC RX 接芯片 T1OUT

3. RS485：工业级 “多节点” 串口（异步、差分）

3.1 物理层升级：差分信号如何实现抗干扰？

• 差分传输核心原理

  • 信号定义：通过两根信号线（A 线、B 线）的电压差表示逻辑值：
    • 逻辑 1：A - B ≥ +200mV（A 线电压高于 B 线）
    • 逻辑 0：A - B ≤ -200mV（B 线电压高于 A 线）
  • 抗干扰优势：共模干扰（如地噪声、电磁辐射）同时影响 A、B 线，差分接收器仅检测压差。

  • 长距离传输能力

    • 波特率与距离关系：

      波特率	1200bps	9600bps	115200bps	10Mbps
      最大距离	1200 米	1200 米	400 米	15 米

    • 工业场景首选：煤矿、工厂等恶劣环境，距离 500 米以上时优先选择 RS485。

  • 3.2 多节点组网：从硬件到协议的完整方案

  • 硬件组网三要素

    1. 半双工控制（DE/RE 引脚）
       • DE（Driver Enable）：高电平使能发送器（A/B 线输出差分信号），低电平进入高阻态。
       • RE（Receiver Enable）：低电平使能接收器（读取 A/B 线信号），高电平禁止接收（部分芯片与 DE 共用引脚）。
    2. 终端电阻（120Ω 关键作用）
       • 作用：匹配传输线特性阻抗，消除信号反射（长距离传输时，未匹配的信号会在末端反射，导致数据错误）。
       • 安装位置：总线两端各接一个 120Ω 电阻（并联在 A、B 线之间），短距离（<300 米）可省略。
    3. 线缆选择：使用 屏蔽双绞线（减少电磁干扰），A 线用红色，B 线用黑色（行业通用配色）。

  • 典型网络拓扑

    主机（PLC）────A/B────从机 1────A/B────从机 2────A/B────终端电阻（120Ω）
                       ↓
                   从机 3（T 型连接，支线 <10米）


  • 3.3 代码实现：STM32 控制 RS485 收发器（带收发切换）

    #include "stm32f10x.h"

    // 定义 RS485 控制引脚（DE 高电平发送，低电平接收）
    #define RS485_DE_GPIO_PORT GPIOA
    #define RS485_DE_PIN GPIO_Pin_11

    // 初始化 RS485 接口
    void RS485_Init(void) {
      // 使能 GPIO 和 USART 时钟
      RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_USART1, ENABLE);

      // 配置 TX 引脚（PA9）为复用推挽输出
      GPIO_InitTypeDef GPIO_InitStruct;
      GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
      GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;  // 复用推挽，由 USART 控制发送
      GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
      GPIO_Init(GPIOA, &GPIO_InitStruct);

      // 配置 RX 引脚（PA10）为浮空输入
      GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
      GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;  // 浮空输入，高阻态接收
      GPIO_Init(GPIOA, &GPIO_InitStruct);

      // 配置 DE 控制引脚（PA11）为推挽输出
      GPIO_InitStruct.GPIO_Pin = RS485_DE_PIN;
      GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;  // 推挽输出，控制收发模式
      GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
      GPIO_Init(GPIOA, &GPIO_InitStruct);
      GPIO_ResetBits(RS485_DE_GPIO_PORT, RS485_DE_PIN);  // 初始化为接收模式

      // 初始化 USART1（与从机参数一致）
      USART_InitTypeDef USART_InitStruct;
      USART_InitStruct.USART_BaudRate = 9600;          // 波特率
      USART_InitStruct.USART_WordLength = USART_WordLength_8b;  // 8 位数据位
      USART_InitStruct.USART_StopBits = USART_StopBits_1;       // 1 位停止位
      USART_InitStruct.USART_Parity = USART_Parity_No;          // 无校验位
      USART_Init(USART1, &USART_InitStruct);
      USART_Cmd(USART1, ENABLE);
    }

    // 发送数据函数（自动切换收发模式）
    void RS485_SendData(uint8_t *data, uint16_t len) {
      GPIO_SetBits(RS485_DE_GPIO_PORT, RS485_DE_PIN);  // 置高 DE，进入发送模式
      for (uint16_t i = 0; i < len; i++) {
        USART_SendData(USART1, data[i]);  // 发送数据
        while (!USART_GetFlagStatus(USART1, USART_FLAG_TXE));  // 等待发送缓冲区空
      }
      while (!USART_GetFlagStatus(USART1, USART_FLAG_TC));  // 等待发送完成（避免多帧重叠）
      GPIO_ResetBits(RS485_DE_GPIO_PORT, RS485_DE_PIN);  // 置低 DE，恢复接收模式
    }

    // 接收数据（中断方式，需配置 NVIC）
    void USART1_IRQHandler(void) {
      if (USART_GetITStatus(USART1, USART_IT_RXNE)) {  // 接收缓冲区非空中断
        uint8_t data = USART_ReceiveData(USART1);  // 读取数据
        // 存入接收缓冲区（如环形缓冲区）或处理数据
      }
    }


  • 代码核心逻辑
    • 收发切换：发送前置高 DE，使能发送器；发送完成后置低 DE，避免占用总线。
    • 状态标志检测：USART_FLAG_TXE 表示发送缓冲区空，USART_FLAG_TC 表示整帧发送完成，确保数据不丢失。

  • 3.4 应用层协议：Modbus-RTU 与 RS485 的黄金组合

  • Modbus-RTU 帧格式（基于 RS485）

    [设备地址(1B)] [功能码(1B)] [数据起始地址(2B)] [数据长度(2B)] [数据( nB)] [CRC 校验(2B)]



    • 设备地址：0x01~0x7F（唯一标识从机，0x00 为广播地址）。
    • 功能码：0x03 读寄存器，0x06 写单个寄存器（具体见 Modbus 协议文档）。

  • 通信流程（主机读取从机寄存器）

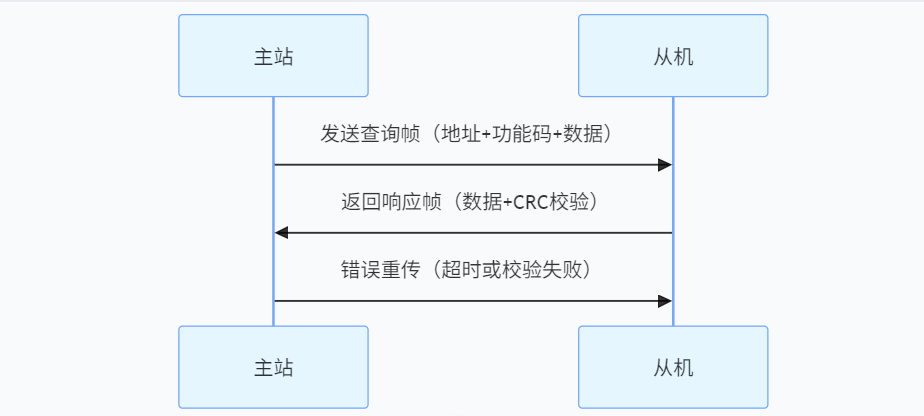

    1. 主机发送查询帧：01 03 00 00 00 01 CRC_H CRC_L（读取从机 01 的 0x0000 寄存器）。
    2. 从机响应：01 03 02 DATA1 DATA2 CRC_H CRC_L（返回 2 字节数据）。

  • 3.5 工程实践：三大核心问题解决方案

  • 节点冲突：同一时间多设备发送
    • 解决：采用 单主多从模式（主机发起，从机响应），从机发送前检测总线空闲（如通过监测 A/B 线压差）。
  • 信号反射：数据乱码或丢失
    • 解决：长距离（>300 米）必须安装终端电阻，使用示波器测量信号波形，调整电阻值（典型 120Ω，根据线缆特性阻抗调整）。
  • 地电位差：烧毁芯片或通信中断
    • 解决：添加 信号隔离模块（如光耦隔离 + DC-DC 隔离电源），切断地环路，避免共模电压超标（RS485 允许共模电压 -7V~+12V）。

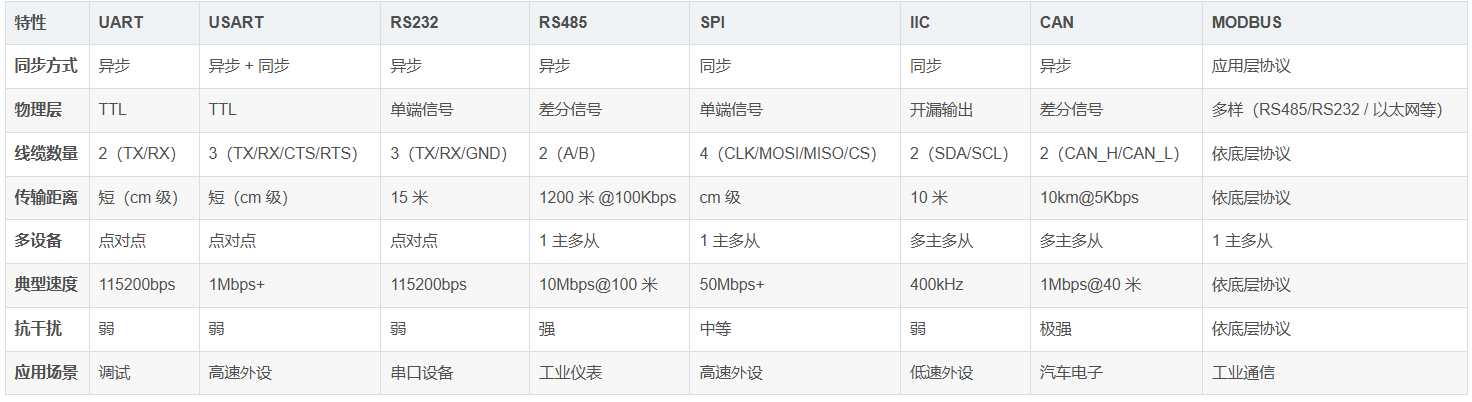

  • 总结：RS232 vs RS485，选型决策表

    场景	RS232	RS485
    传输距离	<15 米（短距离调试）	1200 米（长距离工业场景）
    节点数	2 个（点对点）	32+ 个（单主多从）
    抗干扰能力	弱（单端信号）	强（差分信号）
    典型应用	单片机与 PC 调试、老式设备连接	工业仪表组网、传感器集群
    必备硬件	MAX232 电平转换芯片	RS485 收发器（如 SP485）、终端电阻
    软件要点	无需收发切换，直接透传	DE/RE 引脚控制收发模式



    通过理解 RS232 和 RS485 的物理层差异、硬件连接和应用场景，新手可快速掌握工业通信的基础，后续结合 Modbus 等协议可实现更复杂的设备互联。记住：RS232 是入门调试的桥梁，RS485 是工业组网的核心，两者相辅相成，共同构成嵌入式通信的基石。

4. SPI：高速外设的 “专属通道”（同步、全双工）

4.1 物理层：四根线构建高速通道

• 核心信号线（必知必会）

  信号名	全称	方向	功能描述
  SCLK	同步时钟线	主→从	由主机生成时钟信号，控制数据传输节奏（频率可达 50Mbps+）。
  MOSI	主出从入	主→从	主机发送数据，从机接收（Master Out, Slave In）。
  MISO	主入从出	从→主	从机发送数据，主机接收（Master In, Slave Out）。
  CS（NSS）	片选线	主→从	低电平有效，主机通过拉低对应从机的 CS 线选中目标设备（每个从机独立 CS）。



  硬件连接示例（单主机双从机）：

  plaintext

  主机（STM32）       从机1（W25Q64）       从机2（SD卡）
  SCLK ────────────── SCLK                 SCLK
  MOSI ────────────── MOSI                 MOSI
  MISO ────────────── MISO                 MISO
  CS1  ────────────── CS                   —
  CS2  ────────────── —                    CS



  • 关键：每个从机必须有独立的 CS 线，主机通过切换 CS 电平选择通信对象。

• 传输特性

  • 全双工：主机和从机可同时发送 / 接收数据（MOSI 和 MISO 独立传输）。
  • 高速率：波特率可达系统时钟的 1/2（如 STM32 时钟 72MHz 时，SPI 速率可达 36MHz），适合传输大量数据（如图像、音频）。

4.2 通信模式：时钟极性与相位的组合魔法

4.3.2 数据收发：同步交换机制

4.4 典型应用场景

4.5 优缺点与适用场景

优点	缺点	最佳场景
高速率（50Mbps+）	无硬件应答机制（依赖软件确认）	高速数据传输（存储、图像）
全双工同步通信	多从机需独立 CS 线（引脚资源紧张）	点对点或少量从机组网
协议简单（无复杂握手）	无总线仲裁（多主机易冲突）	主从架构明确的系统（如单片机 + 外设）

4.6 新手避坑与拓展

4.7 与其他协议对比（核心差异）

特性	SPI	I2C	UART
同步 / 异步	同步（需时钟线）	同步（SCL 时钟）	异步（波特率同步）
双工模式	全双工	半双工	全双工（TX/RX 独立）
从机选择	独立 CS 线	7/10 位地址（SDA）	无（点对点）
典型速率	10Mbps~50Mbps	400kHz~3.4MHz	115200bps~1Mbps
总线仲裁	无（依赖主机控制 CS）	有（SDA 竞争检测）	无

总结：SPI 为何是高速外设首选？

掌握 SPI 的核心在于理解时钟时序（CPOL/CPHA）和片选逻辑，从简单的 Flash 读写开始，逐步拓展到多设备组网，是进入高速串行通信的关键一步。

编辑

分享

SPI总线的优缺点有哪些？

SPI与IIC总线的区别是什么？

详细介绍一下SPI总线的拓展知识

• 四大模式（由 CPOL 和 CPHA 定义）

  模式	CPOL（空闲电平）	CPHA（采样边沿）	数据采样时机	典型应用（示例）
  0	0（低电平）	0（第一个边沿）	时钟上升沿	W25Q64（默认模式）
  1	0（低电平）	1（第二个边沿）	时钟下降沿	部分传感器（需匹配从机时序）
  2	1（高电平）	0（第一个边沿）	时钟下降沿	少数高速外设
  3	1（高电平）	1（第二个边沿）	时钟上升沿	兼容模式 0 的从设备



  如何选择？ 查看从设备数据手册（如 W25Q64 要求 CPOL=0/1 且 CPHA=0/1，故模式 0 或 3 可用）。

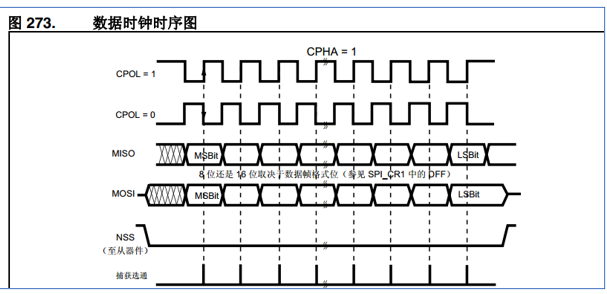

• 时序图解析（以模式 0 为例）

•

• 空闲时 SCLK=0，数据在第一个上升沿（时钟从 0→1）时被从机采样，主机在下降沿（1→0）时更新数据。

• 4.3 代码实现：STM32 驱动 SPI 外设（以 W25Q64 为例）

• 4.3.1 初始化步骤（分三步走）

• GPIO 配置（设置复用功能）

  void SPI_GPIO_Init(void) {
      RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); // 使能GPIOA时钟
      GPIO_InitTypeDef GPIO_InitStruct;
      // SCK（PA5）和MOSI（PA7）设为复用推挽输出
      GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
      GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;  // 复用推挽，由SPI控制
      GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
      GPIO_Init(GPIOA, &GPIO_InitStruct);
      // MISO（PA6）设为浮空输入
      GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
      GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;  // 高阻态接收从机数据
      GPIO_Init(GPIOA, &GPIO_InitStruct);
      // 片选线（如PC7）设为普通输出（软件控制）
      GPIO_InitStruct.GPIO_Pin = GPIO_Pin_7;
      GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT_PP;
      GPIO_Init(GPIOC, &GPIO_InitStruct);
      GPIO_SetBits(GPIOC, GPIO_Pin_7);  // 初始拉高，不选中从机
  }




  参数解释：

  • GPIO_Mode_AF_PP：复用推挽，允许 SPI 外设控制引脚输出时钟和数据。
  • GPIO_Mode_IN_FLOATING：浮空输入，避免固定电平干扰从机数据读取。

• SPI 外设配置（核心参数）

  void SPI_Init_Config(void) {
      SPI_InitTypeDef SPI_InitStruct;
      RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE); // 使能SPI1时钟
      SPI_InitStruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;  // 全双工模式
      SPI_InitStruct.SPI_Mode = SPI_Mode_Master;  // 主机模式
      SPI_InitStruct.SPI_DataSize = SPI_DataSize_8b;  // 8位数据帧
      SPI_InitStruct.SPI_CPOL = SPI_CPOL_Low;  // 时钟空闲低电平（模式0/1）
      SPI_InitStruct.SPI_CPHA = SPI_PHASE_1EDGE;  // 第一个边沿采样（模式0/2）
      SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;  // 软件片选（通过GPIO控制CS）
      SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_4;  // 波特率=系统时钟/4（如72MHz→18MHz）
      SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;  // 高位先行（如0x55先传最高位1）
      SPI_Init(SPI1, &SPI_InitStruct);
      SPI_Cmd(SPI1, ENABLE);  // 使能SPI外设
  }




  关键参数：

  • SPI_NSS_Soft：不使用硬件片选，通过软件控制 GPIO 作为 CS 线（灵活适配多从机）。
  • SPI_BaudRatePrescaler：分频系数越大，波特率越低（高速设备选小系数，如_2；低速设备选大系数，如_256）。

• 片选控制（软件管理从机）

  #define W25Q64_CS_GPIO GPIOC
  #define W25Q64_CS_PIN GPIO_Pin_7
  #define SELECT_SLAVE() GPIO_ResetBits(W25Q64_CS_GPIO, W25Q64_CS_PIN)  // 拉低CS选中从机
  #define DESELECT_SLAVE() GPIO_SetBits(W25Q64_CS_GPIO, W25Q64_CS_PIN)  // 拉高CS取消选中


• 单字节读写（核心函数）

  uint8_t SPI_TransmitReceive(uint8_t data) {
      while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);  // 等待发送缓冲区空
      SPI_I2S_SendData(SPI1, data);  // 发送数据到缓冲区
      while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET);  // 等待接收缓冲区非空
      return SPI_I2S_ReceiveData(SPI1);  // 返回从机发送的数据
  }




  原理：SPI 是 “数据交换协议”，主机发送数据时，从机同时返回数据（即使从机无需响应，也需发送 dummy 数据以维持时钟）。

• 页编程示例（向 W25Q64 写入 256 字节）

  void W25Q64_PageProgram(uint32_t addr, uint8_t *data, uint8_t len) {
      SELECT_SLAVE();  // 选中从机
      SPI_TransmitReceive(W25Q64_PAGE_PROGRAM);  // 发送页编程指令（0x02）
      SPI_TransmitReceive((addr >> 16) & 0xFF);  // 发送24位地址高8位
      SPI_TransmitReceive((addr >> 8) & 0xFF);   // 中8位
      SPI_TransmitReceive(addr & 0xFF);           // 低8位
      for (int i=0; i<len; i++) {
          SPI_TransmitReceive(data[i]);  // 发送数据字节
      }
      DESELECT_SLAVE();  // 取消选中
      W25Q64_WaitBusy();  // 等待写入完成（检测状态寄存器）
  }


• 高速存储设备：
  • FLASH 芯片（如 W25Q64）：通过 SPI 读取 / 写入固件，利用高速率减少等待时间。
  • SD 卡：使用 SPI 模式（非 SDIO 模式）初始化，适合低速单片机控制。
• 传感器通信：
  • 加速度计 / 陀螺仪（如 ADXL345）：实时传输姿态数据，全双工模式确保双向配置与数据读取。
• 显示驱动：
  • OLED/LCD 控制器（如 SSD1306）：通过 SPI 发送像素数据，高位先行格式适配屏幕缓存。

• 常见问题解决

  1. 数据错位：检查 CPOL/CPHA 是否与从机匹配（用逻辑分析仪抓取时钟与数据波形）。
  2. 片选未释放：确保每次通信后拉高 CS，避免多从机同时响应导致总线冲突。
  3. 波特率过高：高速通信时需匹配从机支持的最大速率（查看数据手册，如 W25Q64 最大 50MHz）。

• 拓展知识：SPI 变种

  • Dual SPI：使用 MOSI 和 MISO 同时传输 2 位数据，速率翻倍（如 QSPI Flash）。
  • Quad SPI：支持 4 位数据传输（IO0~IO3），进一步提升带宽（适用于大容量存储）。
  • 半双工模式：关闭 MISO 或 MOSI，用于单工通信（如只发送不接收的传感器）。
• 速度为王：同步时钟驱动，支持超高波特率，适合 Flash、SD 卡等海量数据传输。
• 简单直接：无需复杂协议，四根线实现全双工，主机完全掌控通信节奏。
• 灵活适配：通过 CS 线轻松扩展多从机，软件配置四种模式兼容不同外设。

5. IIC（I²C）：低速外设的 “双线极简方案”（同步、开漏）

5.1 物理层：两根线撑起极简通信

• 核心信号线（开漏结构是关键）

  信号名	全称	方向	特性描述
  SCL	同步时钟线	双向	主机生成时钟，从机同步数据；开漏输出，需外接上拉电阻（3.3V/5V，阻值 4.7kΩ~10kΩ）。
  SDA	数据线	双向	传输数据，开漏输出，支持 “线与” 特性（多主机冲突时，低电平优先）。



  硬件连接（以 SHT30 为例）：

  STM32 (软件模拟IIC)       SHT30
  PB6（SCL） ───────────── SCL（上拉至3.3V）
  PB7（SDA） ───────────── SDA（上拉至3.3V）
  GND   ──────────────── VSS（共地）



  • 上拉电阻作用：确保总线空闲时为高电平，开漏输出只能拉低，拉高需依赖上拉电阻。

• 传输特性

  • 速度模式：标准模式 100kHz（低速外设，如 RTC）、快速模式 400kHz（传感器）、高速模式 3.4MHz（少用）。
  • 总线负载：总电容≤400pF，超过会导致信号上升沿变缓，需缩短线缆或减少从机数量。

5.2 通信时序：从 “起始” 到 “停止” 的完整流程

• 四大核心信号（时序图是关键）

  1. 起始信号（Start）

     • 条件：SCL 为高电平时，SDA 由高→低跳变。
     • 作用：通知从机 “开始通信”，总线从空闲状态（SCL=SDA=1）转入忙状态。
     • 代码实现（软件模拟）：

       void IIC_Start() {
           SDA_OUT();  // 设置SDA为输出
           SCL_H; SDA_H;  // 先拉高双线
           delay_us(5);
           SDA_L;  // SCL高电平时拉低SDA，产生起始信号
           delay_us(5);
           SCL_L;  // 拉低SCL，准备发送数据
       }


  2. 停止信号（Stop）

     • 条件：SCL 为高电平时，SDA 由低→高跳变。
     • 作用：通知从机 “通信结束”，总线返回空闲状态。
     • 代码实现：

       void IIC_Stop() {
           SDA_OUT();
           SCL_L; SDA_L;  // 先拉低双线
           delay_us(5);
           SCL_H;  // 拉高SCL
           delay_us(5);
           SDA_H;  // SCL高电平时拉高SDA，产生停止信号
           delay_us(5);
       }


  3. 应答信号（ACK）

     • 定义：接收方在接收到 8 位数据后，第 9 个时钟周期拉低 SDA（ACK）或保持高电平（NACK）。
     • 主机接收时需释放 SDA（设置为输入），检测从机是否拉低 SDA：

       uint8_t IIC_WaitACK() {
           SDA_IN();  // SDA设为输入
           SCL_H; delay_us(1);
           uint8_t ack = !SDA_READ;  // 读取SDA电平，0=ACK，1=NACK
           SCL_L;
           return ack;
       }


  4. 数据传输

     • 每个字节先发最高位（MSB），SDA 在 SCL 低电平期间变化，高电平期间保持稳定。
     • 发送字节示例：

       void IIC_SendByte(uint8_t data) {
           SDA_OUT();
           for (int i=7; i>=0; i--) {
               SDA_WRITE = (data >> i) & 1;  // 从最高位开始发送
               SCL_H; delay_us(1);  // 高电平期间数据有效
               SCL_L; delay_us(1);  // 低电平期间允许数据变化
           }
       }


5.3 数据帧格式：从机地址 + 读写控制 + 数据 + 应答

• 完整传输流程（以 SHT30 读温度为例）

  1. 主机发送起始信号 → 2. 发送从机地址（7 位）+ 写位（0） → 3. 等待 ACK →
  2. 发送寄存器地址（如 0x2C） → 5. 等待 ACK → 6. 发送起始信号（重复起始） →
  3. 发送从机地址（7 位）+ 读位（1） → 8. 等待 ACK → 9. 接收 16 位温度数据 → 10. 发送 NACK → 11. 发送停止信号

  从机地址计算：

  • SHT30 的 ADDR 引脚接地时，7 位地址为 0x44，写操作地址为0x44<<1 | 0=0x88，读操作地址为0x44<<1 | 1=0x89。

• 多主机仲裁

  • 当多个主机同时发送数据时，SDA 线会根据 “线与” 原则仲裁：若主机 1 发 1，主机 2 发 0，最终 SDA 为 0，主机 1 检测到冲突后自动退出发送，确保唯一主机控制总线。

5.4 典型应用：软件模拟 IIC 驱动 SHT30（避坑指南）

• 步骤 1：GPIO 初始化（软件模拟，STM32 为例）

  void IIC_GPIO_Init() {
      RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);
      GPIO_InitTypeDef GPIO_InitStruct;
      GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
      GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;  // 开漏输出需软件模拟
      GPIO_InitStruct.GPIO_OType = GPIO_OType_OD;
      GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_UP;  // 内部上拉（也可外接上拉电阻）
      GPIO_Init(GPIOB, &GPIO_InitStruct);
      SCL_H; SDA_H;  // 初始化为高电平
  }


• 步骤 2：发送单字节并等待 ACK（核心函数）

  uint8_t IIC_WriteByte(uint8_t data) {
      IIC_SendByte(data);  // 发送8位数据
      return IIC_WaitACK();  // 返回应答状态（0=成功，1=失败）
  }


• 步骤 3：读取温湿度数据（SHT30 为例）

  void SHT30_ReadData(float *temp, float *humidity) {
      uint8_t data[6];
      IIC_Start();
      if (!IIC_WriteByte(0x88)) {  // 写地址0x88（0x44<<1+0）
          IIC_WriteByte(0x2C);  // 发送高重复性测量命令0x2C
          IIC_WriteByte(0x06);
          IIC_Stop();
          delay_ms(15);  // 等待转换完成
          IIC_Start();
          if (!IIC_WriteByte(0x89)) {  // 读地址0x89（0x44<<1+1）
              data[0] = IIC_ReadByte(1);  // 读温度MSB，发送NACK
              data[1] = IIC_ReadByte(1);  // 读温度LSB
              data[2] = IIC_ReadByte(1);  // 读CRC（可忽略）
              data[3] = IIC_ReadByte(0);  // 读湿度MSB，发送ACK
              data[4] = IIC_ReadByte(0);  // 读湿度LSB
              data[5] = IIC_ReadByte(1);  // 读CRC，发送NACK
              IIC_Stop();
              // 数据转换公式（参考SHT30手册）
              *temp = ((((uint16_t)data[0] << 8) | data[1]) / 65535.0) * 175 - 45;
              *humidity = ((((uint16_t)data[3] << 8) | data[4]) / 65535.0) * 100;
          }
      }
  }


5.5 优缺点与适用场景

优点	缺点	最佳场景
极简硬件（仅两根线）	速度较慢（最高 3.4MHz，常用 400kHz）	低速传感器（SHT30、MPU6050）、RTC、EEPROM
支持多主机仲裁	总线负载敏感（电容≤400pF）	少量外设组网（≤8 个从机）
地址自动分配（7 位地址）	软件模拟时序复杂（需精准延时）	对引脚资源敏感的场景（如单片机）

5.6 新手避坑与进阶技巧

• 常见问题解决

  1. 应答失败（ACK=1）：
     • 检查从机地址是否正确（是否左移一位 + 读写位）。
     • 确认从机供电正常，SDA/SCL 上拉电阻是否接入（硬件模拟时必须外接）。
  2. 数据错位：
     • 确保软件模拟时延时精准（参考从机时序要求，如 SHT30 要求 SCL 高 / 低电平时间≥1μs）。
     • 使用逻辑分析仪抓取时序，对比从机数据手册。

• 进阶技巧

  • 硬件 IIC vs 软件模拟：
    • 硬件 IIC（如 STM32 的 I2C1）适合高速场景，但需注意兼容性问题（部分单片机硬件 IIC 有 BUG）。
    • 软件模拟灵活可靠，适合低速设备（如传感器），但需用__nop()或精准延时函数保证时序。
  • 多从机地址冲突：
    • 确保每个从机地址唯一（通过 ADDR 引脚设置，如 SHT30 的 ADDR 接 VDD/VSS 选择 0x44/0x45）。

5.7 与其他协议对比（核心差异）

特性	IIC	SPI	UART
信号线	2 根（SCL+SDA）	4 根（SCK+MOSI+MISO+CS）	2 根（TX+RX）
同步方式	同步（SCL 时钟）	同步（SCK 时钟）	异步（波特率同步）
双工模式	半双工（SDA 双向）	全双工	全双工
地址机制	7/10 位地址（自动仲裁）	独立 CS 线（主机控制）	无（点对点）
典型应用	低速传感器、RTC	高速存储、SD 卡	调试串口、模块通信

总结：IIC 为何是低速外设首选？

• 极简设计：两根线实现多设备通信，节省引脚资源，适合传感器、存储等低速场景。
• 总线仲裁：自动解决多主机冲突，无需额外硬件逻辑。
• 灵活适配：软件模拟兼容所有单片机，硬件 IIC 提升速度，满足不同需求。

掌握 IIC 的关键在于理解开漏结构、时序细节和应答机制，从简单的传感器读取开始，逐步尝试多从机通信，是进入嵌入式设备互联的重要一步。

6. CAN：汽车级 “高可靠” 总线（异步、差分）

6.1 物理层：差分传输构建抗干扰基石

6.1.1 差分信号与总线结构

CAN 总线采用两根差分信号线 CAN_H 和 CAN_L，通过电压差传输信号，抗干扰能力极强，适合恶劣工业环境和汽车电子场景。

• 显性电平（逻辑 0）：CAN_H ≈ 3.5V，CAN_L ≈ 1.5V，压差 2V（总线被主动驱动）。
• 隐性电平（逻辑 1）：CAN_H ≈ CAN_L ≈ 2.5V，压差 0V（总线由上拉电阻保持高阻态）。

两种网络结构：

1. 闭环结构（ISO 11898，高速短距离）
   • 两端接 120Ω 终端电阻，消除信号反射，支持最高 1Mbps，最远 40 米（如汽车动力系统）。
   • 典型硬件：STM32 + TJA1040 收发器，适用于高速实时控制。
2. 开环结构（ISO 11519-2，低速长距离）
   • 两端接 2.2kΩ 电阻，支持最高 125kbps，最远 10km（如工业传感器网络）。

6.1.2 硬件连接三要素

主机（STM32）       CAN收发器（TJA1040）       从机（传感器）
PA11（RX） ────── Rx引脚                CAN_L
PA12（TX） ────── Tx引脚                CAN_H
GND   ──────────── GND                   GND

• CAN 控制器：MCU 片上外设（如 STM32 CAN1），处理协议逻辑。
• CAN 收发器：转换 TTL 电平与 CAN 差分电平，如 TJA1040（闭环）、SN65HVD230（开环）。
• 终端电阻：长距离必须接入，短距离（<10 米）可临时省略但需测试稳定性。

6.2 核心特性：多主仲裁与可靠传输

6.2.1 多主仲裁：ID 越小优先级越高

• 非破坏性仲裁：多个节点同时发送时，逐位比较 ID，显性电平（0）优先，隐性电平（1）退出发送。
  • 示例：节点 A（ID=0x123）和节点 B（ID=0x456）同时发送，前 11 位中某一位 A 发 0、B 发 1，B 检测到总线状态与自身发送不一致，立即停止，A 继续发送。
• 数据帧 vs 遥控帧：同 ID 时，数据帧的 RTR 位为显性（0），优先级高于遥控帧（RTR=1）。
• 标准帧 vs 扩展帧：标准帧（11 位 ID）的 IDE 位为显性（0），比扩展帧（29 位 ID，IDE=1）优先级高。

6.2.2 错误检测与自动重发

• 5 种错误类型：位错误、填充错误、CRC 错误、格式错误、ACK 错误。
• 错误处理：
  1. 检测到错误的节点发送 错误帧（主动错误标志 = 6 个显性位，被动错误标志 = 6 个隐性位）。
  2. 所有节点接收错误帧后，发送节点自动重发数据，确保可靠传输（如汽车刹车信号必须正确到达）。

6.3 帧结构：数据帧详解（最常用场景）

6.3.1 数据帧 7 大段（标准格式为例）

[帧起始(1位显性)] → [仲裁段(11位ID+RTR位)] → [控制段(6位)] → [数据段(0-8字节)] → [CRC段(16位)] → [ACK段(2位)] → [帧结束(7位隐性)]

• 仲裁段：11 位 ID 决定优先级，ID 越小优先级越高（如刹车信号 ID=0x001 优先于温度信号 ID=0x100）。
• 控制段：DLC 字段表示数据长度（0-8 字节，CAN 单次最多传 8 字节，确保实时性）。
• ACK 段：接收方在 ACK 槽发送显性位（0）表示成功接收，发送方检测到 ACK 后继续传输。

6.3.2 扩展帧 vs 标准帧

特性	标准帧	扩展帧
ID 长度	11 位	29 位
适用场景	中小规模网络（≤30 节点）	复杂系统（如汽车多 ECU）
优先级	高于同 ID 扩展帧	低于同 ID 标准帧

6.4 代码实现：STM32 驱动 CAN 总线（从初始化到数据发送）

6.4.1 硬件准备（STM32F103 为例）

• 所需工具：STM32CubeMX（辅助配置）、CANalyzer（总线抓包调试）。
• 关键引脚：
  • PA12（CAN_TX）：复用推挽输出，连接收发器 Tx 引脚。
  • PA11（CAN_RX）：浮空输入，连接收发器 Rx 引脚。

6.4.2 初始化步骤（逐行解析）

#include "stm32f10x.h"
#define CAN_TX_PIN GPIO_Pin_12
#define CAN_RX_PIN GPIO_Pin_11
#define CAN_PERIPH CAN1

void CAN_InitSetup(void) {
    GPIO_InitTypeDef GPIO_InitStruct;
    CAN_InitTypeDef CAN_InitStruct;
    CAN_FilterInitTypeDef CAN_FilterStruct;

    // 1. 使能时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);       // 使能GPIOA时钟
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_CAN1, ENABLE);       // 使能CAN1时钟

    // 2. 配置GPIO为CAN复用功能
    // TX引脚：复用推挽输出
    GPIO_InitStruct.GPIO_Pin = CAN_TX_PIN;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;                // 复用推挽，由CAN控制器驱动
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
    // RX引脚：浮空输入
    GPIO_InitStruct.GPIO_Pin = CAN_RX_PIN;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;         // 高阻态接收差分信号
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 3. 配置CAN核心参数（波特率1Mbps）
    CAN_InitStruct.CAN_Mode = CAN_Mode_Normal;                 // 正常模式（非测试模式）
    CAN_InitStruct.CAN_SJW = CAN_SJW_1tq;                     // 同步跳转宽度：1个时间量子
    CAN_InitStruct.CAN_BS1 = CAN_BS1_6tq;                    // 时间段1：6个时间量子
    CAN_InitStruct.CAN_BS2 = CAN_BS2_3tq;                    // 时间段2：3个时间量子
    CAN_InitStruct.CAN_Prescaler = 6;                          // 预分频器：72MHz/(6*(6+3+1))=1Mbps
    CAN_Init(CAN_PERIPH, &CAN_InitStruct);

    // 4. 配置滤波器（接收所有ID，简化示例）
    CAN_FilterStruct.CAN_FilterNumber = 0;                     // 滤波器0
    CAN_FilterStruct.CAN_FilterMode = CAN_FilterMode_IdMask;    // 掩码模式，接收所有ID
    CAN_FilterStruct.CAN_FilterScale = CAN_FilterScale_32bit;   // 32位过滤（ID+掩码各16位，全0表示不过滤）
    CAN_FilterInit(&CAN_FilterStruct);
    CAN_FilterCmd(0, ENABLE);                                 // 使能滤波器0

    // 5. 使能CAN控制器
    CAN_Cmd(CAN_PERIPH, ENABLE);
}

6.4.3 发送数据帧（标准帧，ID=0x123，数据 = 0x55 0xAA）

void CAN_SendDataFrame(uint16_t std_id, uint8_t* data, uint8_t len) {
    CanTxMsg TxMsg;
    uint8_t mailbox;

    // 配置消息参数
    TxMsg.StdId = std_id;                // 标准ID：0x123（11位有效，实际取低11位）
    TxMsg.IDE = CAN_ID_STD;              // 标准帧
    TxMsg.RTR = CAN_RTR_DATA;            // 数据帧（非遥控帧）
    TxMsg.DLC = len;                     // 数据长度：2字节
    for (int i=0; i<len; i++) {
        TxMsg.Data[i] = data[i];          // 填充数据
    }

    // 发送并等待成功
    mailbox = CAN_Transmit(CAN_PERIPH, &TxMsg);
    while (CAN_TransmitStatus(CAN_PERIPH, mailbox) != CAN_TxStatus_Ok);  // 阻塞直到发送完成
}

// 主函数调用示例
int main() {
    CAN_InitSetup();
    uint8_t send_data[] = {0x55, 0xAA};
    CAN_SendDataFrame(0x123, send_data, 2);
    while(1);
}

6.5 典型应用场景

6.5.1 汽车电子（核心场景）

• 场景：发动机 ECU、刹车系统、仪表盘通过 CAN 总线互联。
• 示例：刹车踏板被踩下时，刹车 ECU 发送 ID=0x001 的紧急信号（低 ID 高优先级），所有节点立即响应，确保刹车指令优先传输。

6.5.2 工业自动化（长距离抗干扰）

• 场景：工厂传感器（温度、压力）组网，距离 1000 米，波特率 50kbps。
• 优势：差分信号抗电磁干扰，自动重发确保数据不丢失，适合钢铁厂、煤矿等恶劣环境。

6.5.3 医疗设备（高精度同步）

• 场景：多参数监护仪，各模块（心率、血氧）通过 CAN 总线同步数据。
• 特点：8 字节数据段刚好容纳实时生理参数，CRC 校验确保数据准确，适合医疗设备对可靠性的严苛要求。

6.6 新手避坑与优化技巧

6.6.1 常见问题排查

问题现象	可能原因	解决方法
数据乱码 / 丢帧	终端电阻缺失或阻值错误	总线两端添加 120Ω 电阻（闭环）或 2.2kΩ 电阻（开环）
节点无法通信	波特率不匹配	检查所有节点的CAN_Prescaler、BS1、BS2参数，确保一致
多个节点同时发送失败	ID 冲突（同 ID 不同帧类型）	分配唯一 ID，数据帧 ID 避免与遥控帧重复

6.6.2 波特率计算（关键公式）

波特率 = 系统时钟 / (预分频器 × (BS1 + BS2 + 1))
示例（STM32 72MHz）：
预分频器=6，BS1=6tq，BS2=3tq
波特率 = 72MHz / (6 × (6+3+1)) = 1Mbps

6.6.3 硬件优化

• 线缆选择：高速场景用屏蔽双绞线（减少 EMI），低速长距离用非屏蔽双绞线。
• 收发器选型：闭环选 TJA1040（高速），开环选 SN65HVD230（低速），确保与网络结构匹配。

6.7 与其他协议对比（核心差异）

特性	CAN	RS485	SPI	I2C
信号类型	差分（抗干扰最强）	差分（半双工）	单端（同步时钟）	单端（开漏上拉）
多主支持	支持（仲裁机制）	单主多从	单主多从（CS 线）	多主（仲裁通过 SDA）
数据长度	0-8 字节（固定）	任意（需自定义）	任意（同步传输）	任意（单字节应答）
典型场景	汽车、工业控制	仪表组网	高速存储（Flash）	低速传感器（SHT30）
错误处理	自动重发 + CRC 校验	无（依赖上层协议）	无	无

总结：为什么 CAN 是工业级首选？

• 可靠性：差分传输 + 仲裁机制 + 错误重发，适合高容错场景（如汽车刹车系统）。
• 灵活性：支持多主架构，适配不同规模网络（从小型传感器到汽车多 ECU 集群）。
• 实时性：ID 优先级确保关键数据优先传输，满足工业控制对延迟的严格要求。

掌握 CAN 总线的关键在于理解差分信号原理、仲裁机制和帧结构，从简单的单节点通信开始，逐步尝试多节点组网，结合逻辑分析仪调试，可快速掌握工业级通信设计的核心能力。

三、应用层协议：MODBUS—— 工业设备的 “通用语言”

MODBUS 是运行在底层协议上的应用层协议，定义了数据格式和功能码，常见于工业场景。它通过统一的数据交互规则，实现不同厂商设备的互联互通。

3.1 MODBUS 与 RS 系列协议的本质区别

3.1.1 物理层与协议层的定位差异

维度	RS232/RS485	MODBUS
协议层级	物理层（定义电气特性、传输介质）	应用层（定义数据格式、通信规则）
核心功能	实现信号传输（如电平转换、抗干扰）	实现数据交互（如寄存器读写、设备控制）
典型场景	硬件连接（如 PC 串口、工业总线）	设备通信（如 PLC 与传感器、仪表）
兼容性	仅支持特定物理接口（如 RS485 差分信号）	可运行于 RS485/RS232/Ethernet 等多种物理层

示例：

• RS485 负责将数据以差分信号形式传输（如 A/B 线压差 ±2V）。
• MODBUS 则定义数据帧格式（如从机地址、功能码、校验），确保主从设备理解数据含义。

3.1.2 数据传输方式对比

特性	RS232	RS485	MODBUS RTU
信号类型	单端信号（依赖 GND 参考）	差分信号（A/B 线压差）	基于 RS485/RS232 的二进制数据帧
传输距离	15 米内（抗干扰弱）	1200 米 @100Kbps（抗干扰强）	受限于物理层（如 RS485 距离）
节点数量	1 对 1（点对点）	32 个从机（需终端电阻）	主从模式（1 主 + N 从）
典型应用	设备调试（如单片机串口）	工业组网（如 PLC 与仪表）	工业自动化（如数据采集、控制）

示例：

• RS485 网络中，MODBUS 主站通过地址 0x01 向从站发送读寄存器命令（功能码 0x03），从站返回数据并附加 CRC 校验。

3.2 MODBUS 核心知识点详解

3.2.1 两种通信模式

1. MODBUS-RTU（基于 RS485/TTL-UART）

   • 传输效率：二进制数据，1 帧可携带 256 字节，适合高速场景。
   • 帧结构：[从机地址(1B)][功能码(1B)][数据长度(2B)][数据内容(nB)][CRC校验(2B)]
   • 应用：工业设备本地通信（如 PLC 与变频器）。

2. MODBUS-TCP（基于以太网）

   • 传输效率：数据封装在 TCP 包中，支持远程监控。
   • 帧结构：[MBAP头(7B)][功能码(1B)][数据内容(nB)]
   • 应用：跨网络通信（如工厂上位机与远程设备）。

示例：

• MODBUS-RTU 读寄存器命令：01 03 00 00 00 03 05 CB（从机地址 1，读 3 个寄存器，CRC 校验 0x05CB）。
• MODBUS-TCP 读寄存器命令：00 01 00 00 00 06 01 03 00 00 00 03（MBAP 头 + 功能码 + 地址）。

3.2.2 功能码体系（核心操作指令）

功能码	名称	描述	示例
0x01	读线圈状态	读取开关量输出（如继电器状态）	读取从机地址 2 的 00001-00008 线圈状态
0x03	读保持寄存器	读取可写寄存器（如传感器测量值）	读取从机地址 3 的 40001-40003 寄存器（共 3 个）
0x06	写单个寄存器	写入单个寄存器（如设置参数）	向从机地址 1 的 40002 寄存器写入 0x1234
0x10	写多个寄存器	写入连续寄存器块（如批量设置参数）	向从机地址 5 的 40001-40005 寄存器写入 5 个数据

代码示例：

# 使用 minimalmodbus 库读取保持寄存器
import minimalmodbus

instrument = minimalmodbus.Instrument('/dev/ttyUSB0', 1)  # 端口、从机地址
instrument.serial.baudrate = 9600  # 波特率
instrument.serial.bytesize = 8    # 数据位
instrument.serial.parity = 'N'    # 校验位
instrument.serial.stopbits = 1    # 停止位

data = instrument.read_registers(0, 3)  # 读取 40001-40003 寄存器
print("读取结果：", data)

3.3 MODBUS 与 RS485 协同工作机制

3.3.1 硬件连接规范

1. 线缆选择：

   • 推荐使用双绞屏蔽线（如 Belden 3107A），屏蔽层单端接地。
   • 长距离（>500 米）需加 120Ω 终端电阻（跨接 A/B 线）。

2. 组网拓扑：

   • 总线型拓扑（菊花链连接），避免星型结构。
   • 节点间距 ≤10 米，分支长度 ≤0.5 米。

示例：

• 工业现场中，PLC 通过 RS485 总线连接 10 台仪表，每台仪表地址唯一（1-10），终端电阻接在总线两端。

3.3.2 通信流程与时序

1. 主从通信流程：



2. 时序要求：

   • 波特率匹配：主从设备波特率偏差需 <0.5%。
   • 帧间隔：需满足 3.5 字符周期的空闲时间（如 9600bps 时约 3.6ms）。

示例：

• 主站发送命令后，若 100ms 内未收到响应，则判定超时并重新发送。

3.4 常见误区与排错指南

3.4.1 常见误区

1. MODBUS 只能用 RS485 传输：

   • 实际支持 RS232/RS485/Ethernet 等 7 种物理层。
   • 示例：MODBUS-TCP 可通过以太网实现跨网段通信。

2. RS485 只能跑 MODBUS 协议：

   • RS485 仅是物理层，可自定义协议（如自定义数据帧格式）。
   • 示例：某些工业设备使用私有协议通过 RS485 传输。

3.4.2 故障排查步骤

1. 硬件层：

   • 检查线缆通断（万用表测 A/B 线电阻，正常应为 120Ω）。
   • 测量静态电压（A/B 线压差约 2-3V）。

2. 协议层：

   • 确认功能码是否正确（如写线圈用 0x05，而非 0x06）。
   • 校验 CRC 或 LRC 校验值（工具：ModbusPal、ModbusPoll）。

示例：

• 主站发送命令后从站无响应，排查发现从站地址设置错误（主站发 0x01，从站实际地址 0x02）。

3.5 实际应用场景对比

场景	推荐方案	优势
短距离调试（如单片机与 PC）	RS232 + MODBUS-RTU	接线简单（3 根线），成本低
工业多设备组网	RS485 + MODBUS-RTU	抗干扰强，支持 32 个从机
远程监控（跨网段）	MODBUS-TCP	支持 IP 网络，传输距离无限制
高可靠性汽车电子	CAN 总线 + 自定义协议	多主仲裁，抗干扰能力极强

示例：

• 智能建筑中，空调控制器通过 RS485 + MODBUS-RTU 连接到 PLC，实现集中监控。

3.6 总结：MODBUS 与 RS 系列的协同关系

层级	RS232/RS485	MODBUS
物理层	提供电气标准（如差分信号）	无（依赖底层物理层）
协议层	无（仅传输原始数据）	定义数据格式、功能码、校验规则
应用层	无（仅硬件连接）	实现设备通信（如寄存器读写）

关键结论：

• RS232/RS485 是 “高速公路”，MODBUS 是 “交通规则”。
• 选择 RS485 + MODBUS-RTU 可兼顾长距离、抗干扰和协议通用性。
• MODBUS-TCP 适合需要远程访问的复杂系统。

通过以上对比，可快速掌握 MODBUS 与 RS 系列协议的核心差异及实际应用技巧。

四、七大协议核心对比表（含 UART/USART）

特性	UART	USART	RS232	RS485	SPI	IIC	CAN	MODBUS
同步方式	异步	异步 + 同步	异步	异步	同步	同步	异步	应用层协议
物理层	TTL	TTL	单端信号	差分信号	单端信号	开漏输出	差分信号	多样（RS485/RS232 / 以太网等）
线缆数量	2（TX/RX）	3（TX/RX/CTS/RTS）	3（TX/RX/GND）	2（A/B）	4（CLK/MOSI/MISO/CS）	2（SDA/SCL）	2（CAN_H/CAN_L）	依底层协议
传输距离	短（cm 级）	短（cm 级）	15 米	1200 米 @100Kbps	cm 级	10 米	10km@5Kbps	依底层协议
多设备	点对点	点对点	点对点	1 主多从	1 主多从	多主多从	多主多从	1 主多从
典型速度	115200bps	1Mbps+	115200bps	10Mbps@100 米	50Mbps+	400kHz	1Mbps@40 米	依底层协议
抗干扰	弱	弱	弱	强	中等	弱	极强	依底层协议
应用场景	调试	高速外设	串口设备	工业仪表	高速外设	低速外设	汽车电子	工业通信

对比表核心参数解析

1. 同步方式

• UART/USART/RS232/RS485/CAN：异步通信，无需时钟线，依赖波特率同步。
• SPI/IIC：同步通信，需时钟线（CLK/SCL）。
• MODBUS：应用层协议，依赖底层物理层同步方式。

2. 物理层

• TTL：3.3V/5V 电平（如单片机串口）。
• 差分信号：RS485/CAN 通过 A/B 线压差传输，抗干扰强。
• 开漏输出：IIC 需上拉电阻，支持多主设备。

3. 传输距离

• RS485：1200 米 @100Kbps（工业场景首选）。
• CAN：10km@5Kbps（汽车电子长距离通信）。
• SPI：cm 级（高速但抗干扰弱）。

4. 多设备支持

• RS485：1 主 32 从（需终端电阻）。
• IIC：多主多从（通过地址仲裁）。
• CAN：多主多从（非破坏性仲裁）。

5. 典型速度

• SPI：50Mbps+（如高速 Flash 通信）。
• USART：1Mbps+（同步模式下）。
• IIC：400kHz（低速外设控制）。

五、如何选择？

1. 按 “距离 + 设备数量” 选底层协议

• 短距离（cm 级）、高速外设：SPI（如连接 Flash）。
• 短距离（米级）、低速多设备：IIC（如传感器组网）。
• 中距离（100 米级）、多设备：RS485+MODBUS（如工业仪表）。
• 长距离（km 级）、高可靠：CAN 总线（如汽车 ECU）。
• PC 调试、点对点：UART+RS232/TTL（如单片机连电脑）。

2. 按 “同步需求” 选 UART/USART

• 纯异步场景：选 UART（或 USART 配置为 UART 模式）。
• 需同步高速传输：选 USART 的同步模式（加 CLK 线）。

3. 按 “行业场景” 选协议

• 工业自动化：RS485+MODBUS（性价比高）或 CAN（高可靠）。
• 智能家居：IIC（传感器）+UART（控制面板）。
• 汽车电子：CAN 总线（ECU 控制）。
• 5G 工业通信：DTU 模块（如腾讯云 TD210）实现串口数据与 IP 协议转换。

六、关键技术深度解析

1. 双工模式的工程实现

• 半双工：
  • RS485：通过 DE/RE 引脚切换收发状态（如 MAX485 芯片）。
  • 代码示例：

    // 发送数据时
    DE = 1; // 使能发送
    USART_SendData(USART1, data);
    while (USART_GetFlagStatus(USART1, USART_FLAG_TC) == RESET);
    DE = 0; // 禁止发送，切换为接收


• 全双工：
  • SPI：主机和从机同时收发数据（如 STM32 的 SPI 外设）。
  • 特性：发送一个字节必接收一个字节，硬件自动完成同步。

2. 差分信号与开漏输出的原理

• 差分信号：
  • RS485/CAN：通过 A/B 线压差传输数据，抗共模干扰。
  • 优势：长距离传输（如 RS485 达 1200 米），抗干扰能力强。
• 开漏输出：
  • IIC：SDA/SCL 需外接上拉电阻，实现 “线与” 仲裁。
  • 原理：高阻态表示 1，低电平表示 0，多主机竞争时自动降权。

3. 仲裁机制的工程实现

• CAN 总线：
  • 非破坏性仲裁：ID 越小优先级越高，总线冲突时低 ID 帧优先发送。
  • 示例：节点 A（ID=0x123）与节点 B（ID=0x456）同时发送，ID 逐位比较，0x123 优先级更高。
• IIC 总线：
  • 线与仲裁：多主机竞争时，先拉低 SDA 的主机获得总线控制权。
  • 示例：主机 A 发送 “101”，主机 B 发送 “100”，仲裁时主机 B 获胜。

七、总结：从 “接线” 到 “协议” 的核心逻辑

1. UART/USART 是逻辑协议，定义数据格式（异步 / 同步），需搭配物理层（如 RS232/TTL）。
2. RS232/RS485 是物理层标准，解决 “如何传”（电平、线缆），常与 UART 结合。
3. SPI/IIC 是单片机外设常用的同步总线，适合短距离高速 / 低速设备。
4. CAN 是工业级高可靠总线，适合多主多从、长距离场景。
5. MODBUS 是应用层协议，让不同设备 “说同一种语言”，常跑在 RS485/CAN/TCP 上。

掌握这些协议的核心差异，就能在嵌入式开发中根据需求灵活选择，从硬件接线到软件协议实现一气呵成！建议从单片机外设（如 SPI Flash、IIC 传感器）开始实践，逐步深入工业级总线（RS485/CAN）和 MODBUS 协议，实现从入门到进阶的跨越。
