AMBA总线协议AHB、APB、AXI对比分析

一、AMBA简介

AMBA (Advanced Microcontroller Bus Architecture) 高级处理器总线架构

AHB (Advanced High-performance Bus)— 高级高性能总线
ASB (Advanced System Bus) —高级系统总线
APB (Advanced Peripheral Bus) —高级外围总线
AXI (Advanced eXtensible Interface)— 高级可拓展接口

总的来说,这些内容加起来就定义出一套为了高性能 SOC 而设计的片上通信的标准。对于 SOC 设计
者来说,认识 AMBA 总线协议是十分必要的。

AHB/ASB主要是针对高效率、高频宽及快速系统模块所设计的总线,它可以连接如微处理器、芯片上或芯片外的内存模块和DMA等高效率模块。

APB主要用在低速且低功率的外围,可针对外围设备作功率消耗及复杂接口的最佳化。APB在AHB和低带宽的外围设备之间提供了通信的桥梁,所以APB是AHB或ASB的二级拓展总线。

AXI:高速度、高带宽,管道化互联,单向通道,只需要首地址,读写并行,支持乱序,支持非对齐操作,有效支持初始延迟较高的外设,连线非常多。

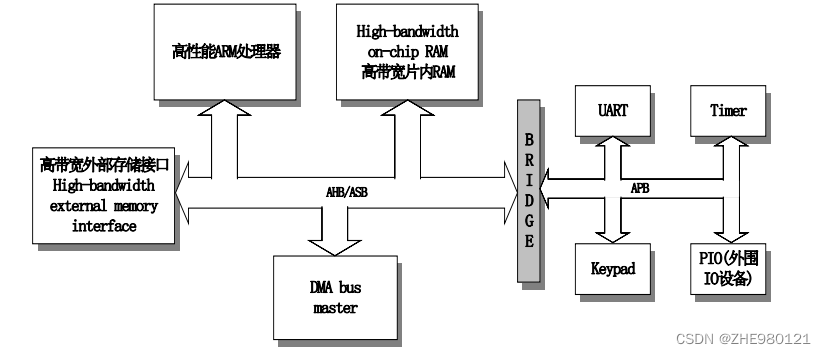

二、一个典型的基于 AMBA 总线的 SOC 系统架构

这种SOC架构以AHB或者ASB系统总线为主干, 挂上CPU, 片上内存, 和其它DMA设备。 AHB或者ASB
系统总线在需要做大量数据传送的模块之间提供了高带宽的接口。同时,外围总线APB在AHB或者ASB和
低带宽的外围设备之间提供了通信的桥梁。所以APB是AHB或者ASB的二级扩展总线。
在这里插入图片描述

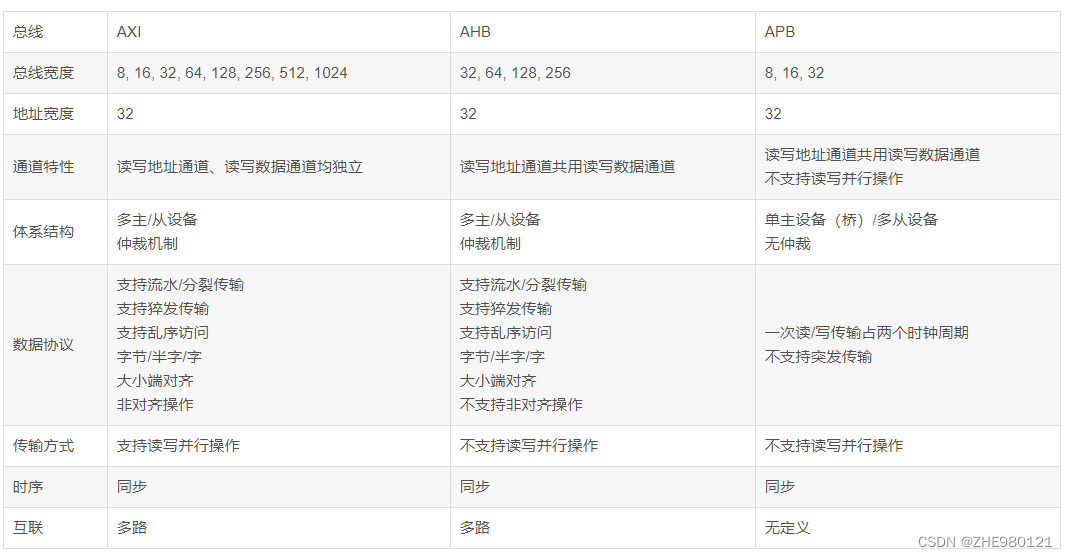

三、几种AMBA总线的性能对比分析

在这里插入图片描述
