eplan如何创建符号库（7）-2

最新推荐文章于 2024-10-19 11:56:49 发布
最新推荐文章于 2024-10-19 11:56:49 发布
阅读量6.7k 收藏 3
点赞数
分类专栏： eplan学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_39289876/article/details/105653205
版权

在这里插入图片描述

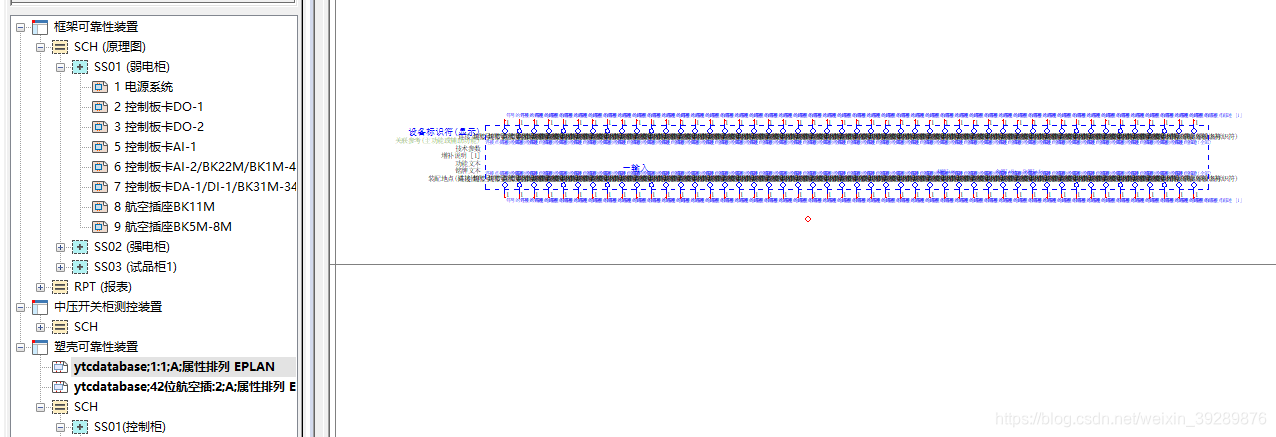

该项目有我们想copy的符号
在这里插入图片描述

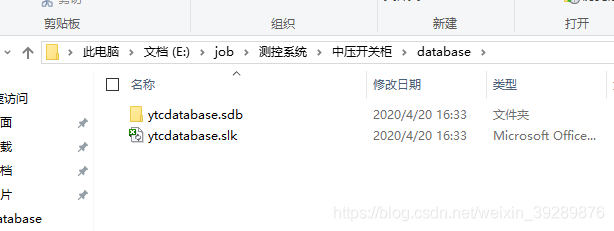

随便找个地方新建个数据库
在这里插入图片描述
如果有现成的就打开就好了

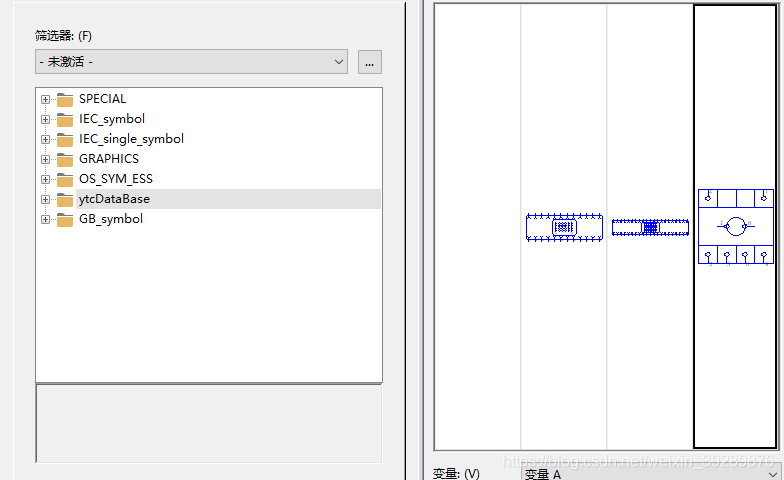

此时要向符号库添加符号，可以看出目前有3个符号
在这里插入图片描述

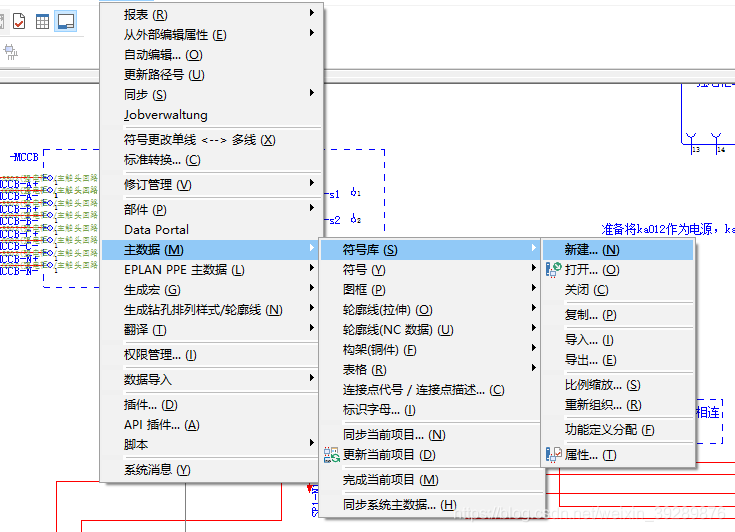

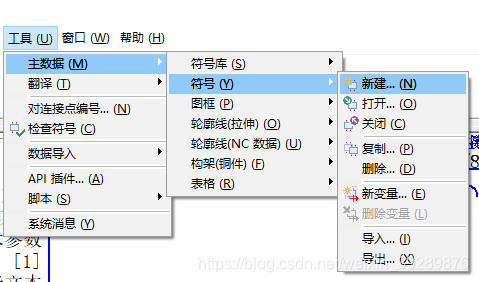

我们新建一个符号（如下操作）
在这里插入图片描述

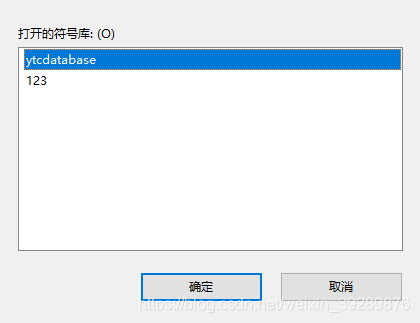

选取打开的符号库
在这里插入图片描述

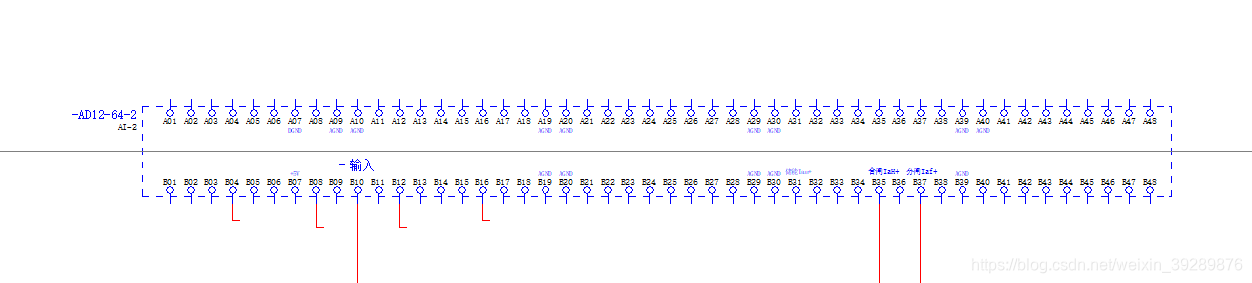

此时我们想把contec板卡中的一个ad板卡图加入数据库，直接ctrl+c复制，然后在打开的符号处黏贴
在这里插入图片描述
此时要可以把名称改掉之前不知道取名为1
在这里插入图片描述

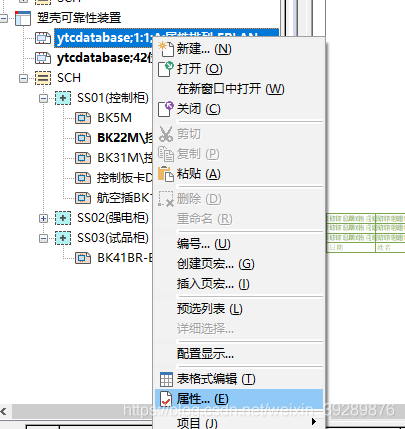

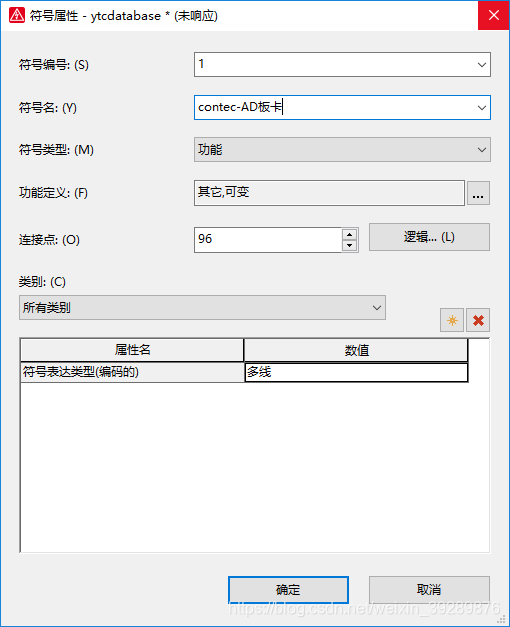

右击属性
在这里插入图片描述
在这里插入图片描述
然后关掉数据库

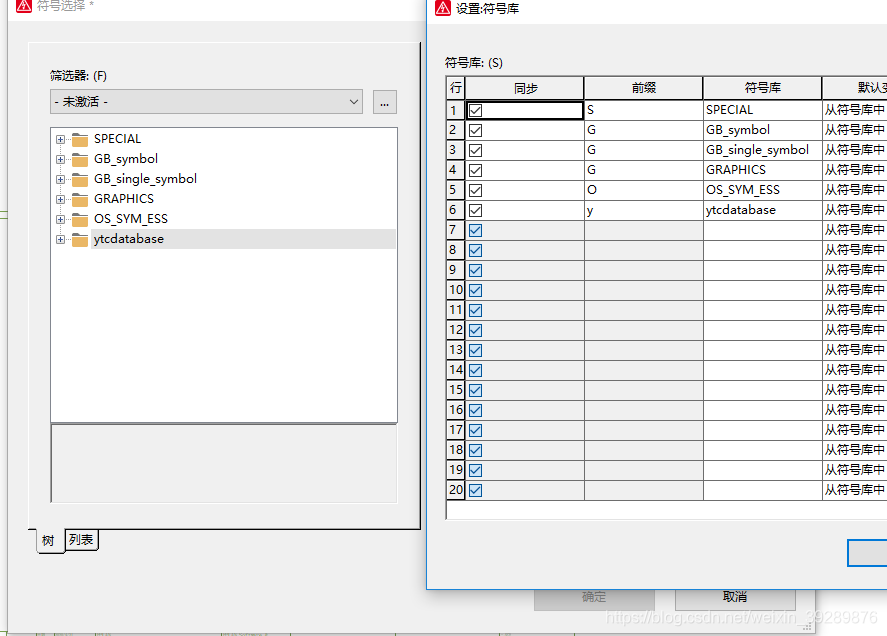

在文件中若是想更新数据库，需要插入符号，在符号选择中重新加载数据库
在这里插入图片描述
