本文详细介绍了微镜阵列显示器的信号构成，包括LS接口的LD_DATA_P/N、LD_CLK_P/N以及HSSI的高速差分数据和时钟接口。还涵盖了温度传感器、MicroMirror驱动电压控制和BIST测试信号等内容。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

DMD控制过程：

设置DMD Cell对应的CMOS为0/1，然后用MBRST来触发DMD Cell翻转，0对应-12C， 1对应12C。
怎么设置对应的CMOS（寻址方式）

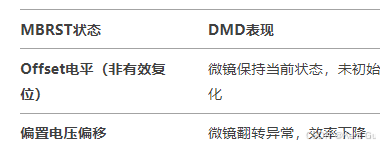

MBRST控制（Block/行）: Sel[1:0]选择Vbias, Voffset, Vreset电平。MBRST可以来自于DLPC，也可以来自于DLPA200 & DLPA300.
VBIAS (19 to 28 V), VRESET(–19 to –28 V), and VOFFSET (4.5 to 10 V)
Block旋转：Mode[1:0]旋转1,2，4 & All Block output

1， Block diagram
在这里插入图片描述
8. 信号介绍

2.1, LS interface： LD_Data_P/N(i), LD_CLK_P/N(i), LS_RDATA_A_BIST(O)
2.2, 视频信号: HSSI(High speed serial interface)
High speed Differential Data pair lan A0~7 P/N, High speed Differential Clock A
High speed Differential Data pair lan B0~7 P/N, High speed Differential Clock B
2.3, Temp (I): Temp_P/N
2.4, MicroMirror驱动电压 for A & B: Vreset X2, Vbias X2, VoffsetX2
2.5, Power: VDD, Digital core power supply, VDDA, HSSI supply power. VSS, VSSA
2.6, BIST_B(O), AMUX_OUT(O), DMD_DEN_ARSTZ(I)

Pin’s package
Application

micromirror reset signals (MBRST)， -17.5V~21.5， revert micro mirror. Some DMD direct drive with digital signal with Voffset ,Vreset, Vbias voltage power DMD; Some DMD need use special DLPA200, 300 drive DMD.
? Control light source power in real time?
each micromirror to display four distinct pixels on the screen?
