DMD（Digital Micromirror Device）是一种微镜阵列，用于高速数字式光反射开关。DMD通过微镜的翻转控制光线反射，实现像素级的开关，广泛应用于DLP技术中，如医疗成像、光谱分析等。DMD的关键参数包括分辨率、可反射光源波长和封装格式等。随着技术发展，DMD芯片尺寸减小，显示效果和价格随之变化。
什么是DMD?
[DMD（Digital Micromirror Device）]–数字微镜器件
数字微反射镜 DMD
DMD(数字微镜器件)是一种由多个高速数字式光反射开光组成的阵列。DMD是由许多小型铝制反射镜面构成的,镜片的多少有显示分辨率决定，一个小镜片对应一个像素。DMD的反射率高,对比度大。将物体成像于DMD器件上,通过DMD器件的像素级可控特性及其高速的翻转频率,再将每个像点依次扫描到探测器上,实现白天对可见光条件下物体的高速被动式点扫描成像。加入适当光源还可实现主动式扫描成像；
DMD原理
DMD结构展开

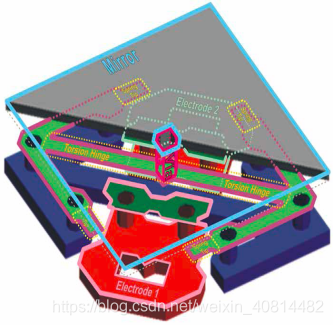

下图是DMD基本单元，从DMD微镜结构图可以发现，DMD的微镜并不是固定不动的，而是被固定在了隐藏的轭板上的，通过扭转铰链结构来连接轭和支柱，扭力铰链结构再接受信号来控制镜片进行翻转；

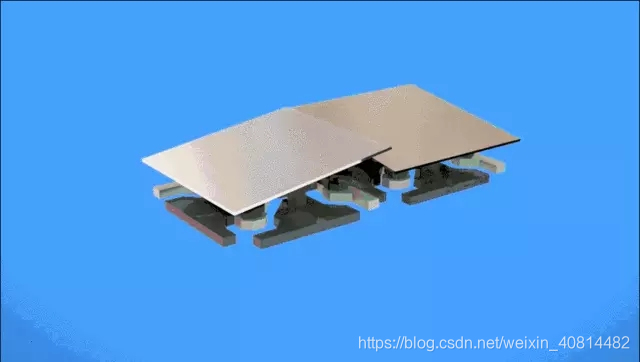

可以看出利用一个微镜的翻转将光线反射入镜头时，就可以点亮画面中的一个像素，将光线反射到另一面，吸收掉时，像素就是关闭的
